PC建筑的辅助材料是指与预制构件有关的材料和配件，包括内埋式螺母、吊钉、内埋式螺栓、螺栓、密封胶、反打在构件表面的石材、瓷砖、表面漆料等。

（1）内埋式金属螺母

内埋式金属螺母在PC构件中应用较多，如吊顶悬挂、设备管线悬挂、安装临时支撑、吊装和翻转吊点、后浇区模具固定等。内埋式螺母预埋便利，避免了后锚固螺栓可能与受力钢筋“打架”或对保护层的破坏，也不会像内埋式螺栓那样探出混凝土表面容易挂碰。

内埋式螺母的材质为高强度的碳素结构钢或合金结构钢，锚固类型有螺纹型、丁字型、燕尾型和穿孔插入钢筋型。常用的内埋式螺母力学性能参数见表4-25。

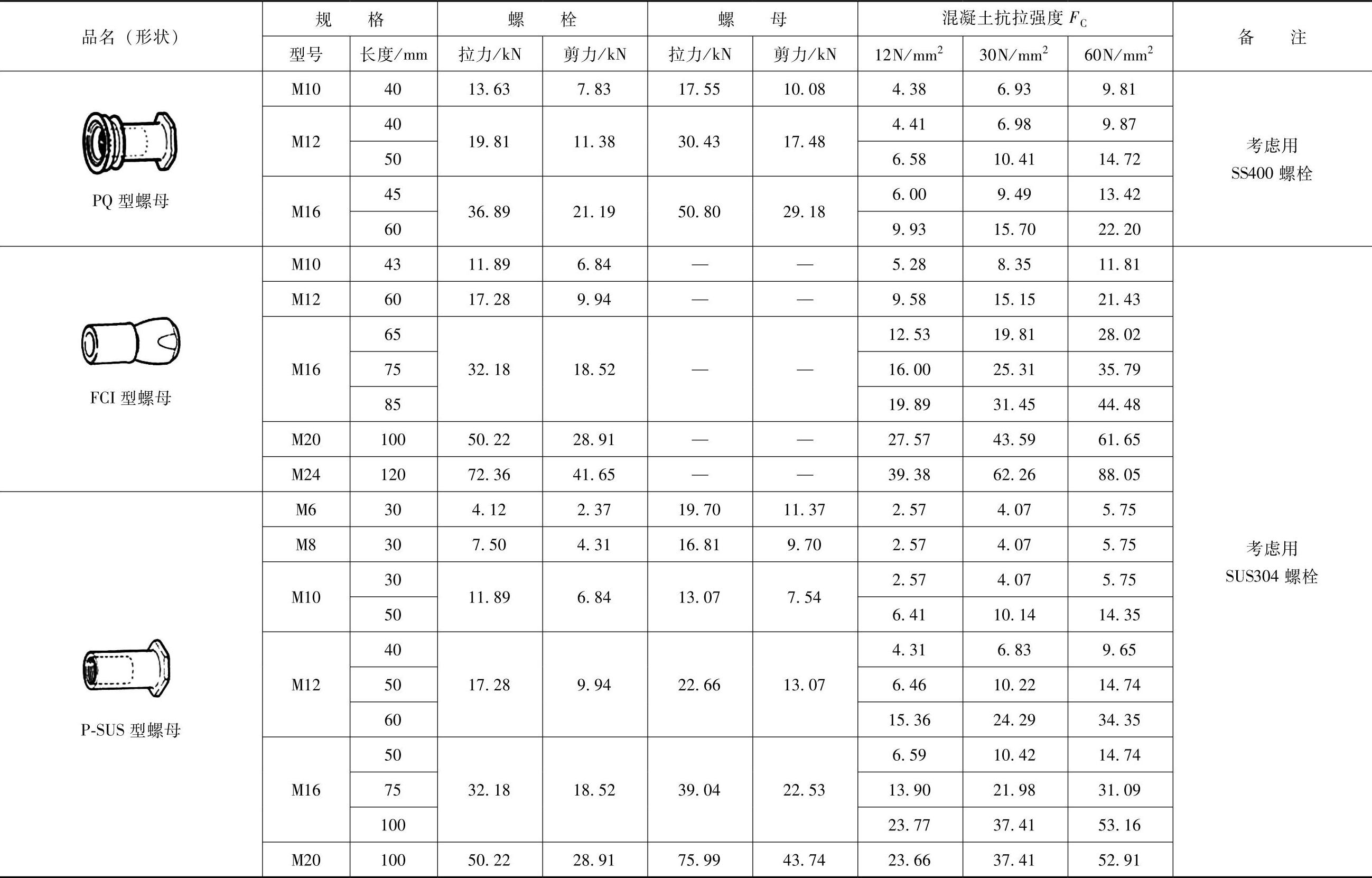

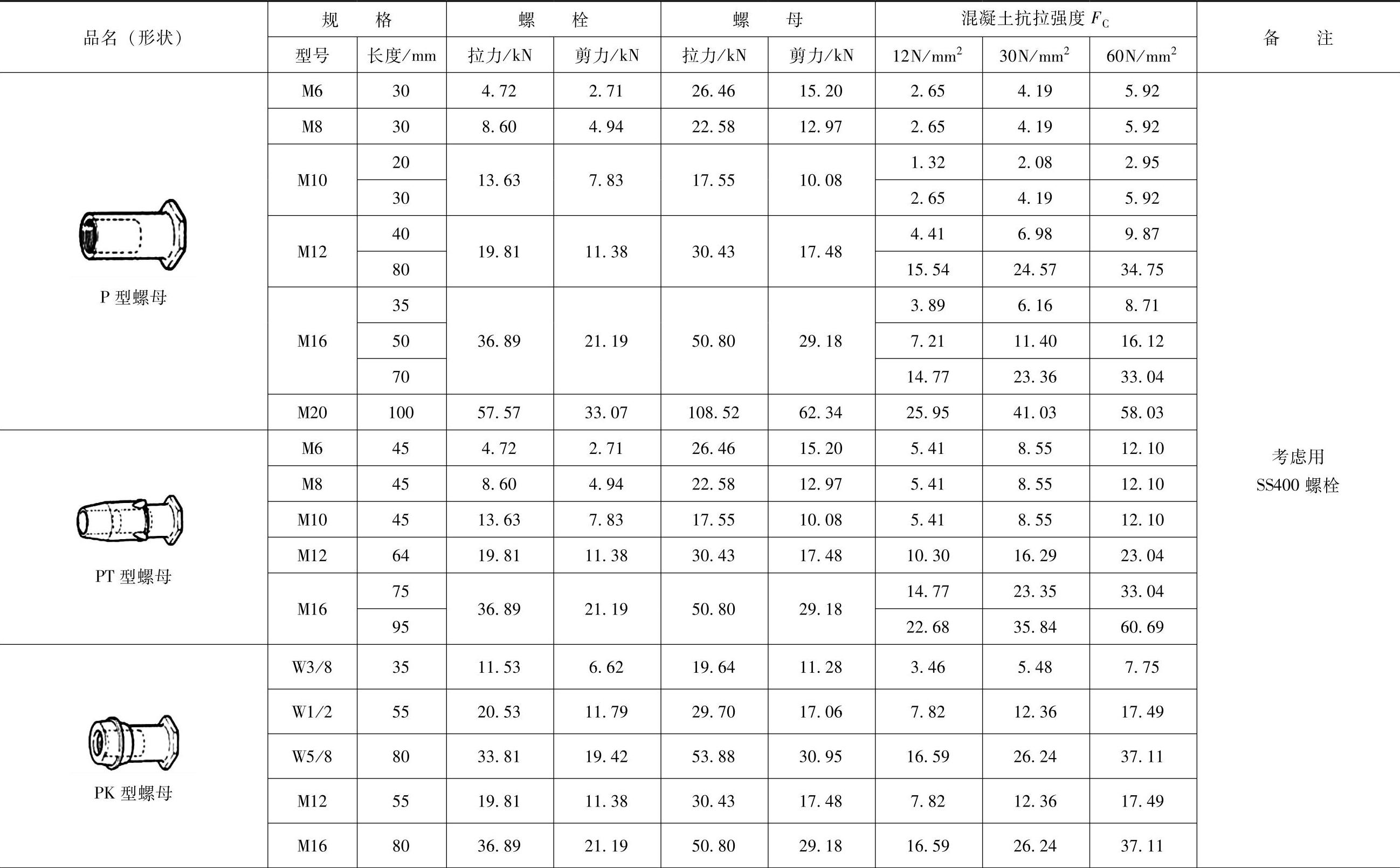

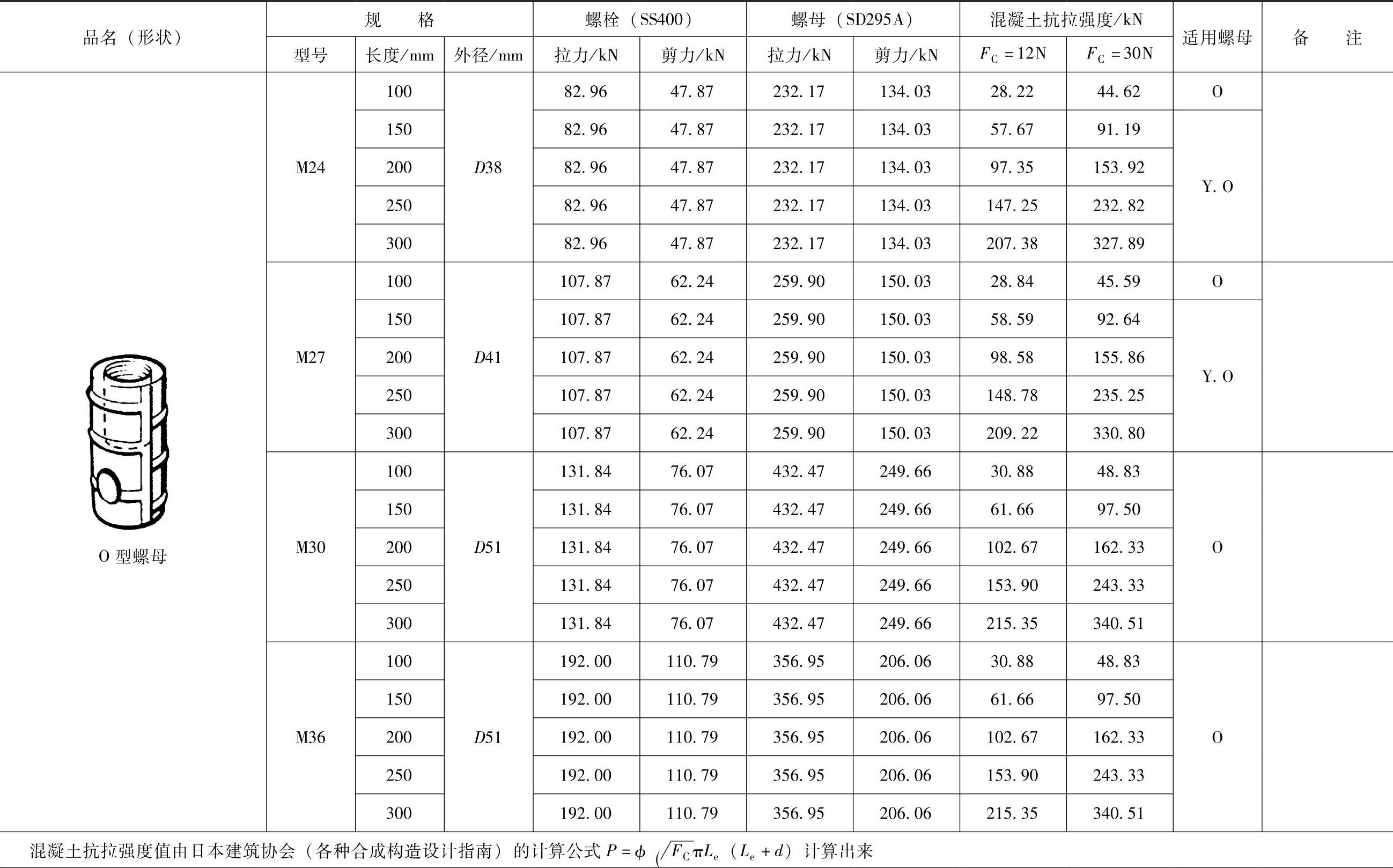

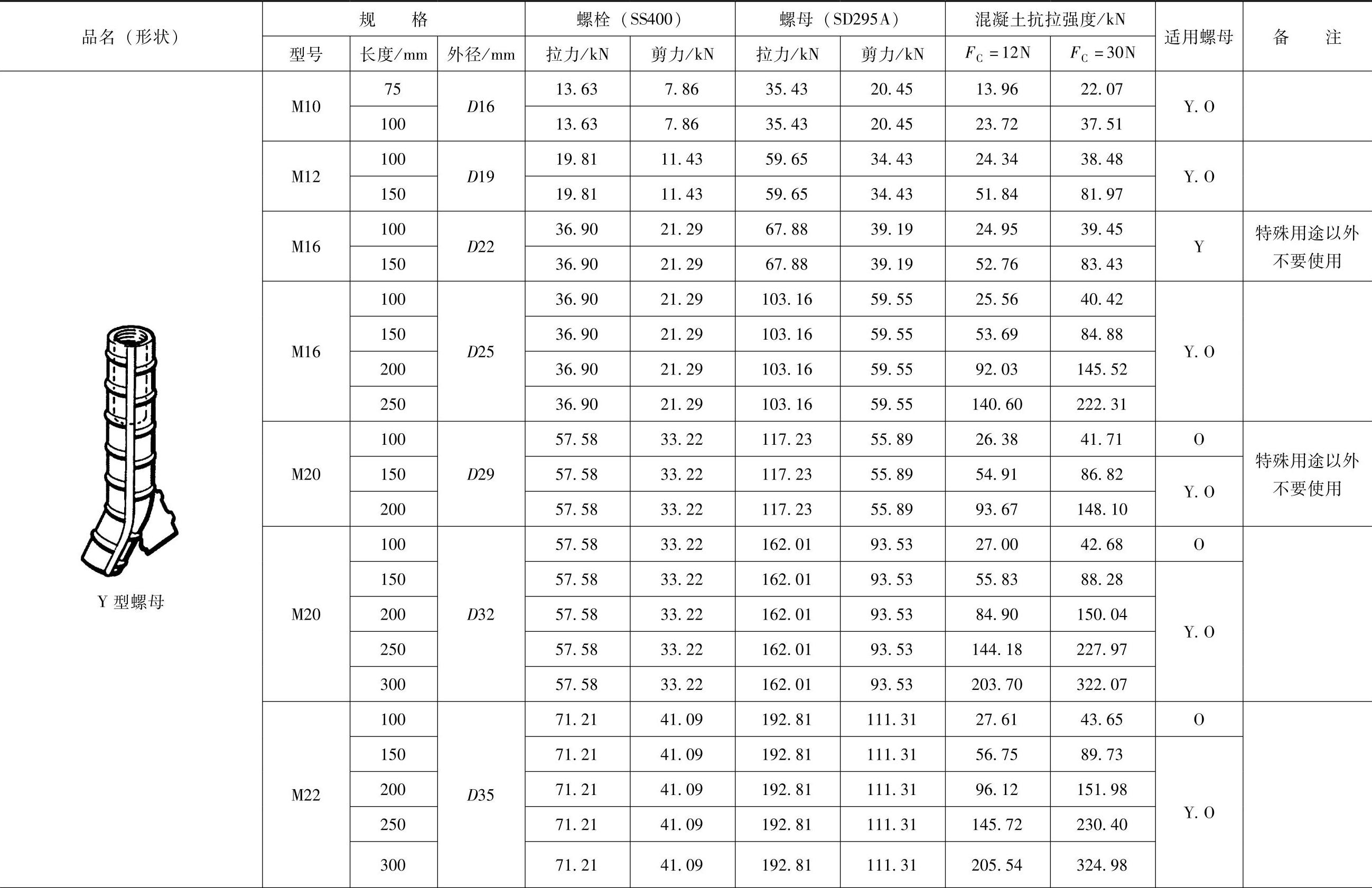

表4-25 常用内埋式螺母力学性能

（续）

（续）

（续）

（2）内埋式吊钉

内埋式吊钉是专用于吊装的预埋件，吊钩卡具连接非常方便，被称作快速起吊系统，如图4-15、图4-16所示。吊钉的主要参数见表4-26。

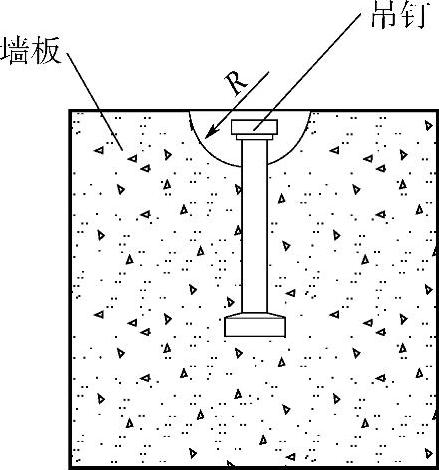

图4-15 内埋式吊钉

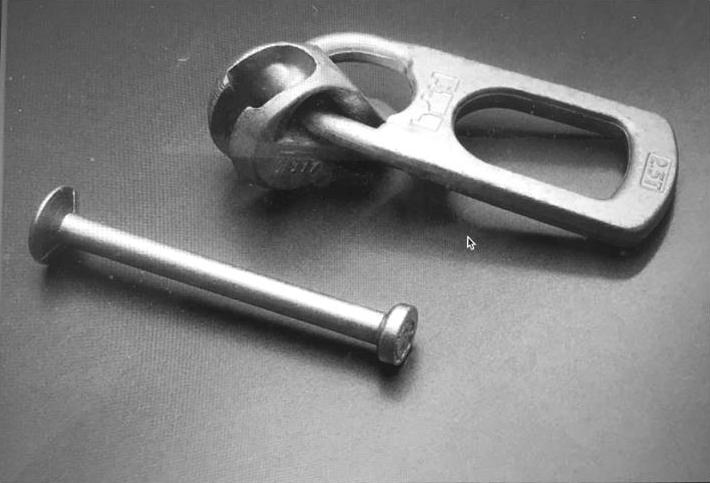

图4-16 内埋式吊钉与卡具

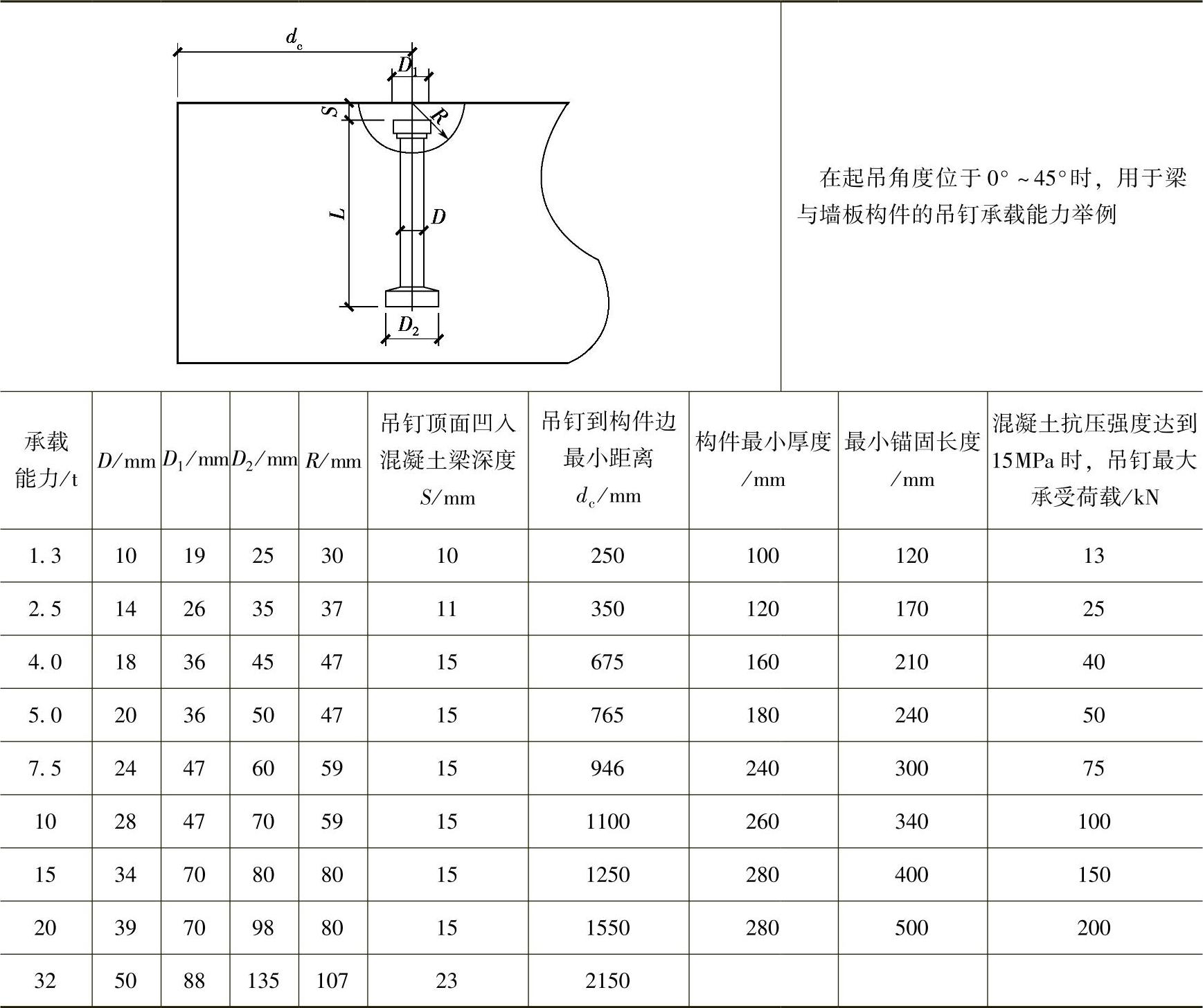

表4-26 吊钉主要参数

（3）内埋式塑料螺母

内埋式塑料螺母（图4-17、图4-18、图4-19）较多用于叠合楼板底面，用于悬挂电线等质量不重的管线。日本应用塑料螺母较多，中国目前尚未见应用。

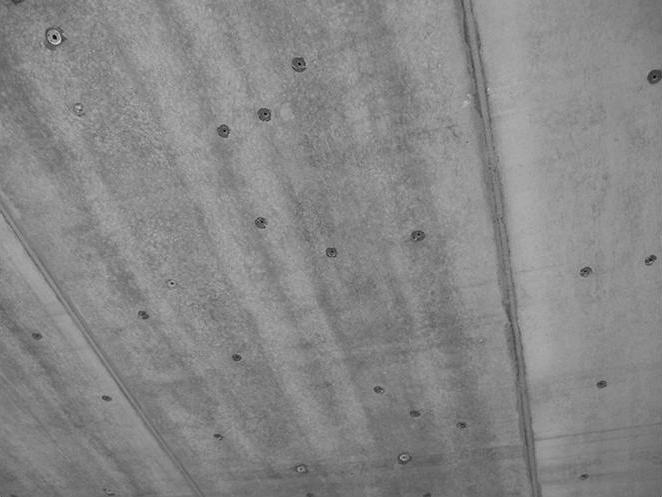

图4-17 预埋在叠合楼板底面的塑料螺栓

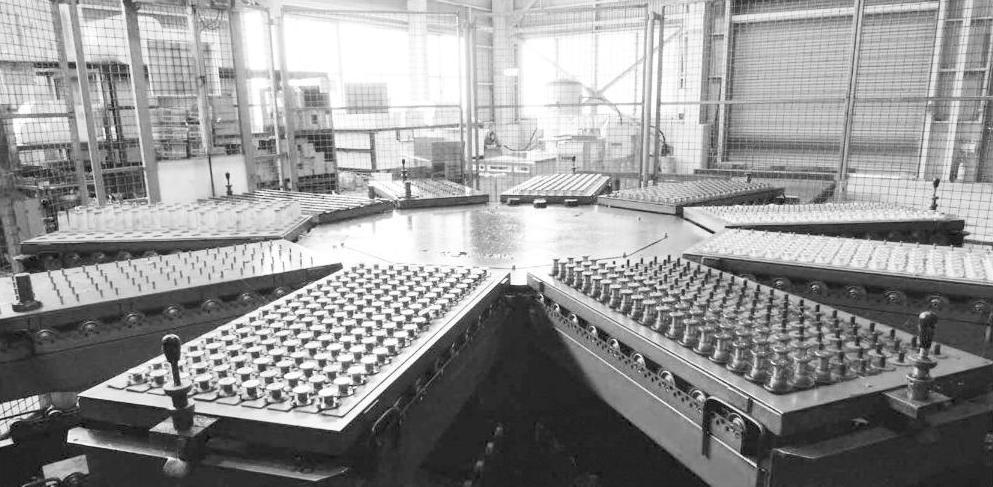

图4-18 布置在转盘上的内埋式塑料螺栓

（4）螺栓与内埋式螺栓

PC建筑用到的螺栓包括楼梯和外挂墙板安装用的螺栓，宜选用高强度螺栓或不锈钢螺栓。高强度螺栓应符合现行行业标准《钢结构高强度螺栓连接技术规程》（JGJ 82—2011）的要求。

内埋式螺栓是预埋在混凝土中的螺栓，螺栓端部焊接锚固钢筋。焊接焊条应选用与螺栓和钢筋适配的焊条。(www.daowen.com)

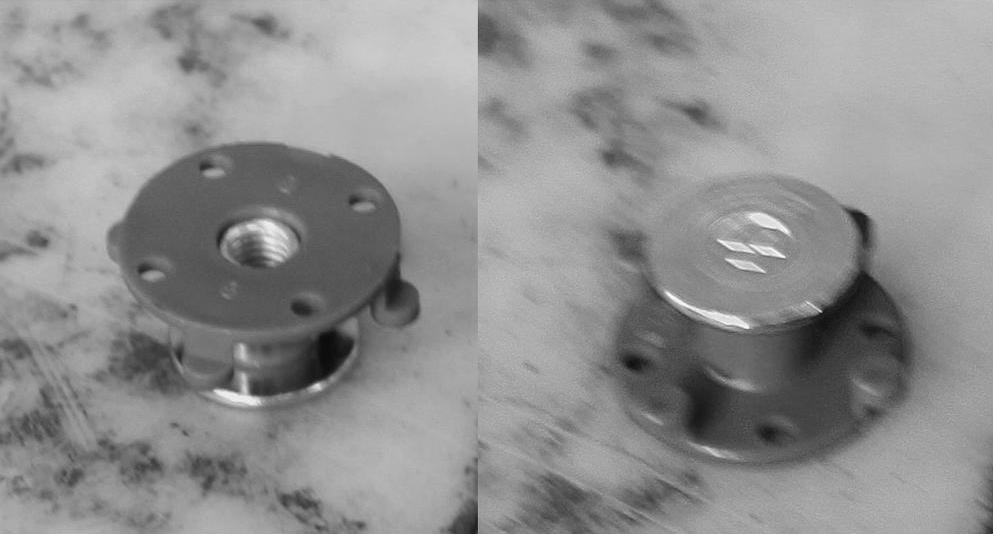

图4-19 塑料螺栓的正反面细节图

（5）吊环

预制构件的吊环应采用未经冷加工的HPB300级钢筋制作，预埋详图及吊环样式如图4-20所示。

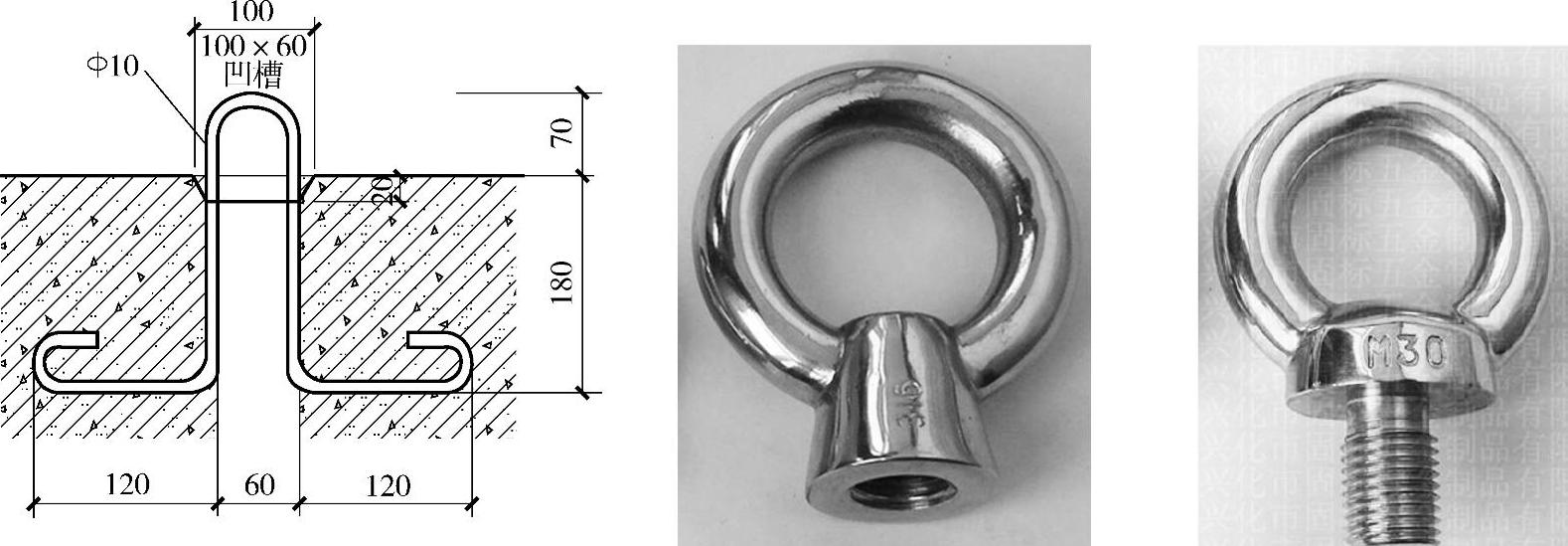

图4-20 吊环大样

（6）钢筋锚固板及锚筋

1）钢筋锚固板的材料应符合现行行业标准《钢筋锚固板应用技术规程》（JGJ 256—2011）的规定，可按使用功能、材料、连接方式、形状分为四大类，见表4-27。

2）受力预埋件的锚板及锚筋材料应符合现行国家标准《混规》的有关规定。专用预埋件及连接件材料应符合国家现行有关标准的规定：

①受力预埋件的锚板宜采用Q235、Q345级钢，锚板厚度应根据受力情况计算确定，且不宜小于锚筋直径的60%；受拉和受弯预埋件的锚板厚度尚宜大于b/8，b为锚筋的间距。

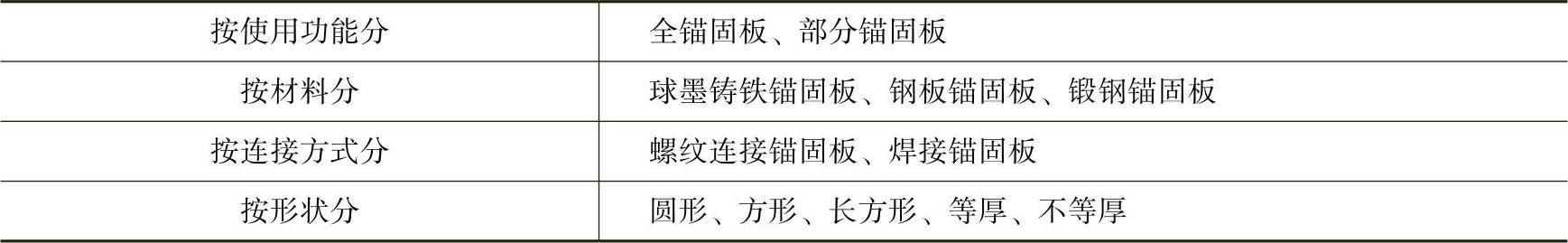

表4-27 锚固板的分类

②受力预埋件的锚筋应采用HRB400或HPB300钢筋，不应采用冷加工钢筋。

③直锚筋与锚板应采用T形焊接。当锚筋直径不大于20mm时宜采用压力埋弧焊；当锚筋直径大于20mm时宜采用穿孔塞焊。当采用手工焊时，焊缝高度不宜小于6mm，且对300MPa级钢筋不宜小于0.5d，对其他钢筋不宜小于0.6d，d为锚筋的直径。

（7）螺栓、锚栓和铆钉

螺栓、锚栓和铆钉等紧固件的材料应符合国家现行标准《钢结构设计规范》（GB 50017—2003）的规定：

1）螺栓（图4-21）应符合现行国家标准《六角头螺栓C级》（GB/T 5780—2016）和《六角头螺栓》（GB/T 5782—2016）的规定。

2）铆钉（图4-22、图4-23）应采用BL2或BL3号钢制成。

3）锚栓（图4-24）可采用现行国家标准《碳素结构钢》（GB/T 700—2006）中规定的Q235钢或《低合金高强度结构钢》（GB/T 1591—2008）中规定的Q345钢制成。

图4-21 螺栓

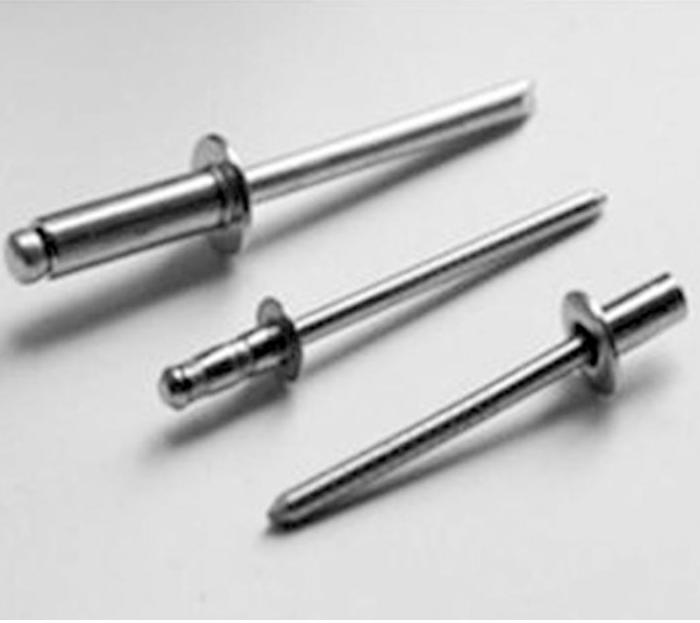

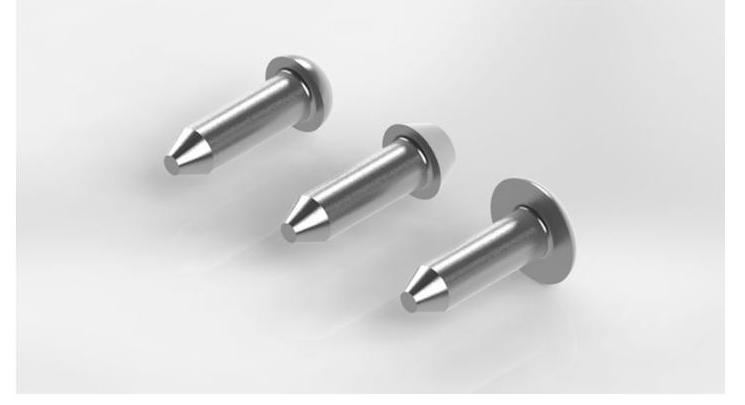

图4-22 铆钉类型一

图4-23 铆钉类型二

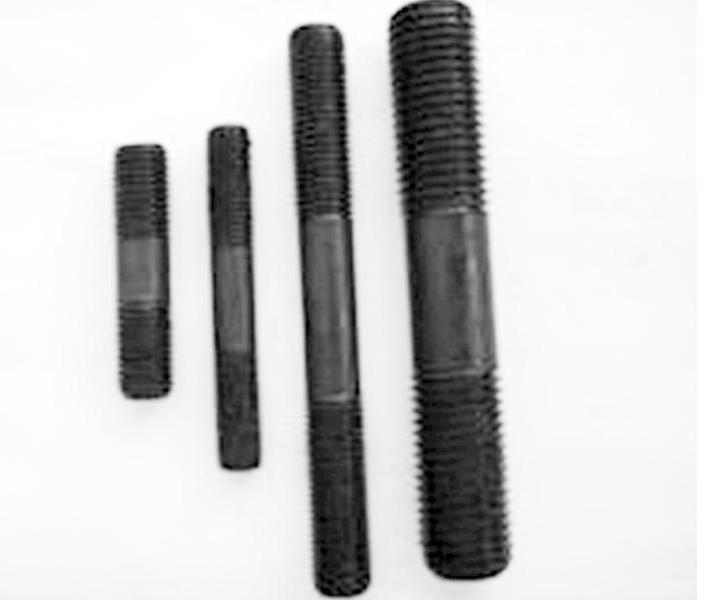

图4-24 锚栓
