1）拉结件是涉及建筑安全和正常使用的连接件，须具备以下性能：

①在内叶板和外叶板中锚固牢固，在荷载作用下不能被拉出。

②有足够的强度，在荷载作用下不能被拉断剪断。

③有足够的刚度，在荷载作用下不能变形过大，导致外叶板位移。

④导热系数尽可能小，减少热桥。

⑤具有耐久性。

⑥具有防锈蚀性。

⑦具有防火性能。

⑧埋设方便。

拉结件有非金属和金属两类。

2）非金属拉结件。非金属拉结件由高强玻璃纤维和树脂制成，导热系数低，应用方便。

①Thermomass拉结件。Thermomass拉结件在美国应用较多。美国Thermomass公司的产品较为著名，国内南京斯贝尔公司也有类似的产品。Thermomass拉结件分为MS和MC型两种。MS型有效嵌入混凝土中38mm；MC型有效嵌入混凝土51mm。Thermomass拉结件的物理力学性能见表4-19，在混凝土中的承载力见表4-20。

表4-19 Thermomass拉结件的物理力学性能

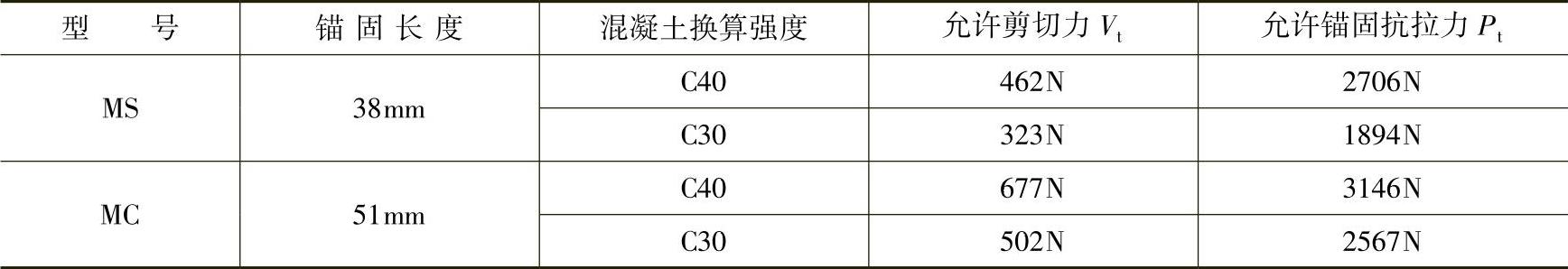

表4-20 Thermomass拉结件的混凝土中的承载力

注：1.单只拉结件允许剪切力和允许锚固抗拉力已经包括了安全系数4.0，内外叶墙的混凝土强度均不宜低于C30，否则允许承载力应按照混凝土强度折减。

2.设计时应进行验算，单只拉结件的剪切荷载V_s不允许超过V_t，拉力荷载P_s不允许超过P_t，当同时承受拉力和剪力时，要求（V_s/V_t）+（P_s/P_t）≤1。

②Thermomass南京斯贝尔FRP墙体连接。南京斯贝尔FRP墙体拉结件（图4-14）简介：FRP拉结件由FRP连接板（杆）和ABS定位套环组成。其中，FRP连接板（杆）为拉结件的主要受力部分，采用高性能玻璃纤维（GFRP）无捻粗纱和特种树脂经拉挤工艺成型，并经后期切割形成设计所需的形状；ABS定位套环主要用于拉结件施工定位，其长度一般与保温层厚度相同，采用热塑工艺成型。

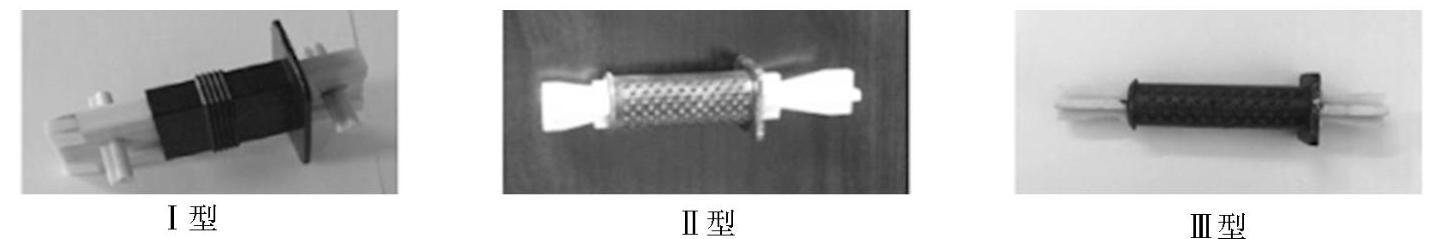

图4-14 南京斯贝尔公司的FRP拉结件

FRP材料最突出的优点在于它有很高的比强度（极限强度/相对密度），即通常所说的轻质高强，其材料力学性能及物理力学性能见表4-21和表4-22。FRP的比强度是钢材的20～50倍。另外，FRP还有良好的耐腐蚀性、良好的隔热性能和优良的抗疲劳性能。(www.daowen.com)

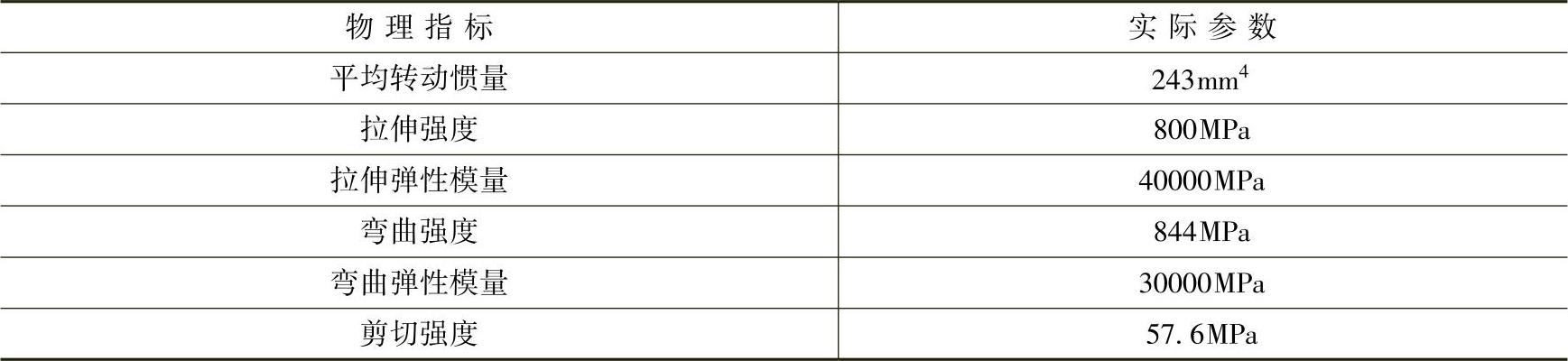

表4-21 南京斯贝尔公司的FRP拉结件材料力学性能指标

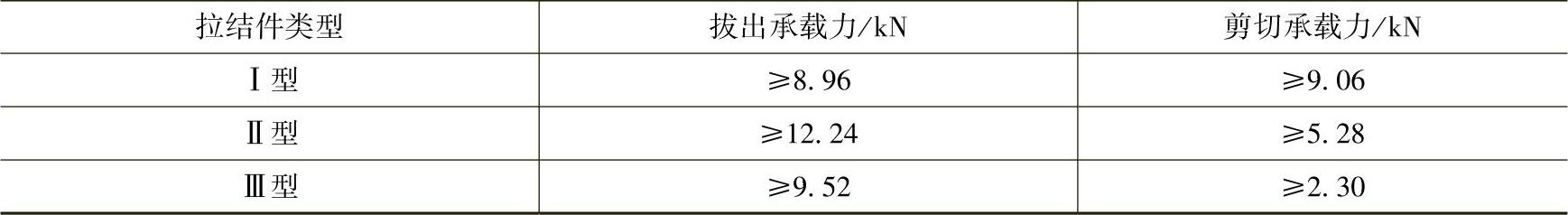

表4-22 南京斯贝尔公司的FRP拉结件物理力学性能指标

3）金属拉结件。欧洲夹心保温板较多使用金属拉结件，德国“哈芬”公司的产品，材质是不锈钢，包括不锈钢杆、不锈钢板和不锈钢圆筒。

哈芬的金属拉结件在力学性能、耐久性和确保安全性方面有优势，但导热系数比较高，埋置麻烦，价格也比较贵。

4）拉结件选用注意事项。

①技术成熟的拉结件厂家会向使用者提供拉结件抗拉强度、抗剪强度、弹性模量、导热系数、耐久性、防火性等力学物理性能指标，并提供布置原则、锚固方法、力学和热工计算资料等。

②拉结件成本较高，特别是进口拉结件。为了降低成本，一些PC工厂自制或采购价格便宜的拉结件，有的工厂用钢筋做拉结件；还有的工厂用煨成扭“Z”字形的塑料筋做拉结件。对此，提出以下注意事项：

A.鉴于拉结件在建筑安全和正常使用中的重要性，宜向专业厂家选购拉结件。

B.拉结件在混凝土中的锚固方式应当有充分可靠的试验结果支持；外叶板厚度较薄，一般只有60mm厚，最薄的板只有50mm，对锚固的不利影响要充分考虑。

C.拉结件位于保温层温度变化区，也是水蒸气结露区，用钢筋做拉结件时，表面涂刷防锈漆的防锈蚀方式耐久性不可靠；镀锌方式要保证50年，必须保证一定的镀层厚度。应根据当地的环境条件计算，且不应小于70μm。

D.塑料筋做的拉结件，应当进行耐碱性能试验和模拟气候条件的耐久性试验。塑料筋一般用普通玻纤制作，而不是耐碱玻纤。普通玻纤在混凝土中的耐久性得不到保证，所以，塑料筋目前只在临时项目使用。对此，拉结件使用者应当注意。

E.夹心保温外墙内叶板与外叶板之间的拉结件宜采用纤维增强塑料（FRP）拉结件或不锈钢拉结件。

a.当采用增强纤维拉结件（FRP）时，其材料力学性能指标应符合表4-23的要求，其耐久性应符合国家现行标准《纤维增强复合材料建设工程应用技术规范》（GB 50608—2010）的有关规定。

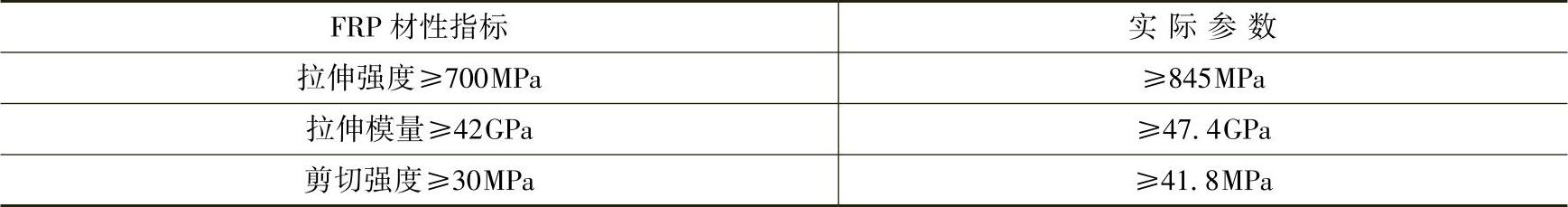

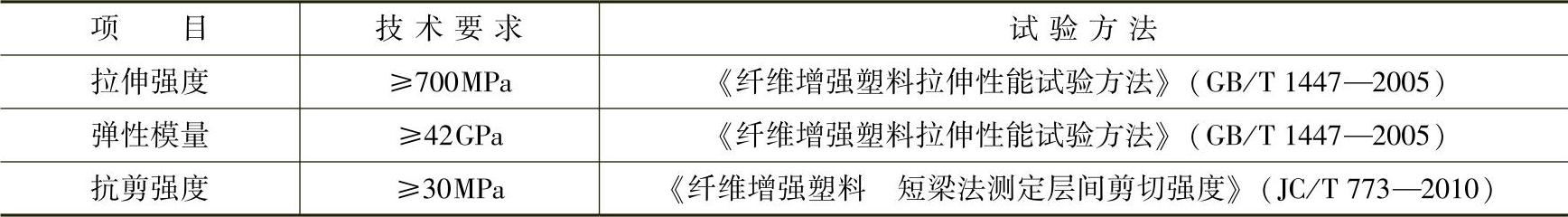

表4-23 纤维增强复合材料力学性能指标

b.当采用不锈钢拉结件时，其材料力学性能应符合表4-24的要求。

表4-24 不锈钢拉结件材料力学性能

5）拉结件检验。拉结件需具有专门资质的第三方厂家进行相关材料力学性能的检验。
