机械连接套筒与钢筋连接方式包括螺纹连接和挤压连接。在PC结构里，螺纹连接一般用于预制构件与现浇混凝土结构之间的纵向钢筋连接，与现浇混凝土结构中直螺纹钢筋接头的要求相同，应符合《钢筋机械连接技术规程》（JGJ 107—2016）的规定；预制构件之间的连接主要是挤压连接，下面主要介绍机械挤压套筒连接。

PC构件之间连接节点后浇筑混凝土区域的纵向钢筋连接会用到挤压套筒，如图4-10所示。挤压套筒连接是通过钢筋与套筒咬合作用将一根钢筋的力传递到另一根钢筋，适用于热轧带肋钢筋的连接。对于两个PC构件之间进行机械套筒挤压连接困难之处主要是生产和安装精度控制，钢筋对位要准确，预制构件之间后浇段应留有足够的施工操作空间，从挤压套筒厂家了解到，常用直径连接筋的挤压连接，压接钳连接操作空间一般需要100mm（含挤压套筒）左右。

图4-9 注浆孔内模在模台上固定

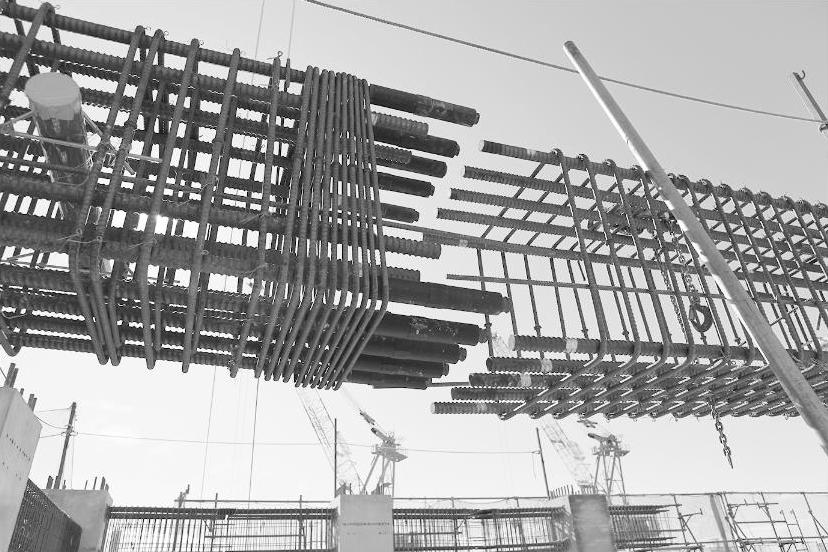

图4-10 后浇区受力钢筋连接

（1）规范规定

常用挤压套筒可分为标准型和异径型2种（图4-11），挤压套筒连接在装配式构件里，具有连接可靠、施工方便、便于质量检查的优点，纵筋采用挤压套筒连接时，应符合如下规定：

1）用于钢筋机械连接的挤压套筒，其原材料及实测力学性能应符合现行行业标准《钢筋机械连接用套筒》JG/T 163的有关规定（《装标》5.2.3）。

2）连接框架柱、框架梁、剪力墙边缘构件纵向钢筋的挤压套筒接头应满足I级接头的要求，连接剪力墙竖向分布筋、楼板分布筋的挤压套筒接头应满足I级接头抗拉强度的要求（《装标》5.4.5）。

3）被连接的预制构件之间应预留后浇段，后浇段的高度或长度根据挤压套筒结构安装工艺确定，应采取措施保证后浇段的混凝土浇筑密实（《装标》5.4.5）。

4）预制柱底、预制剪力墙底宜设置支腿，支腿应能承受不小于2倍被支承预制构件的自重（《装标》5.4.5）。

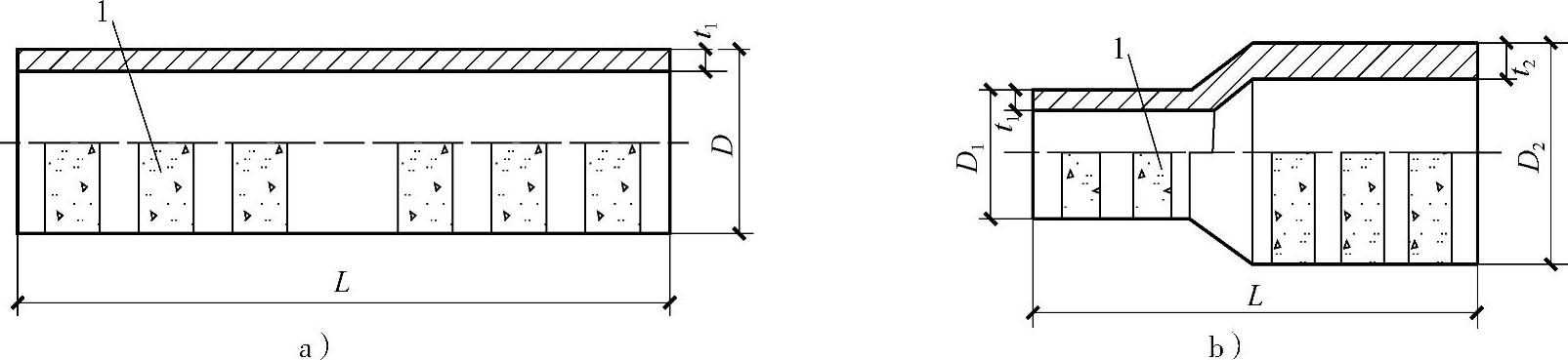

图4-11 挤压套筒示意图

a）挤压标准型套筒 b）挤压异径型套筒(www.daowen.com)

1—挤压标识

（2）连接接头形式（按连接筋最大直径分）

套筒挤压钢筋接头，按照连接钢筋的最大直径可分为两种形式：

1）连接钢筋的最大直径≥18mm时，适用于预制柱、预制墙板、预制梁等构件类型的纵向钢筋连接；应符合行业标准《钢筋机械连接技术规程》（JGJ 107—2016）的规定。

2）连接钢筋最大直径≤16mm时，可以采用套筒搭接挤压方式，适用于叠合楼板、预制墙板等构件类型的钢筋连接；该连接方式尚无国家或行业技术标准，中国工程建设标准化协会（CECS）标准正在编制中。

（3）连接接头形式（按挤压方向分）

1）径向挤压机械连接套筒：《钢筋机械连接技术规程》（JGJ 107—2016）主要规定的是径向挤压套筒的连接形式。连接套筒先套在一根钢筋上，与另一钢筋对接就位后，套筒移到两根钢筋中间，用压接钳沿径向挤压套筒，使得套筒和连接筋之间形成咬合力将两根钢筋进行连接（图4-12），机械连接径向挤压套筒在混凝土结构工程中应用较为普遍。

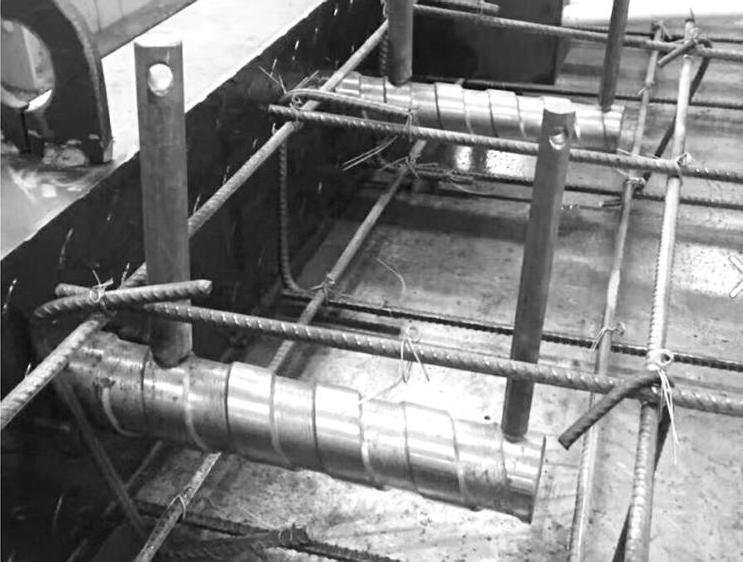

图4-12 机械连接套筒示意图

2）轴向挤压机械锥套锁紧连接：轴向挤压锥套锁紧钢筋连接也是一种挤压式连接，轴向挤压连接尚无相应的国家或行业的技术标准。轴向挤压锥套锁紧接头所连接钢筋，必须符合《钢筋混凝土用钢 第2部分：热轧带肋钢筋》（GB 1499.2—2007）的规定。根据“建研科技—森林金属”提供的资料，单根钢筋连接示意如图4-13所示，供参考。

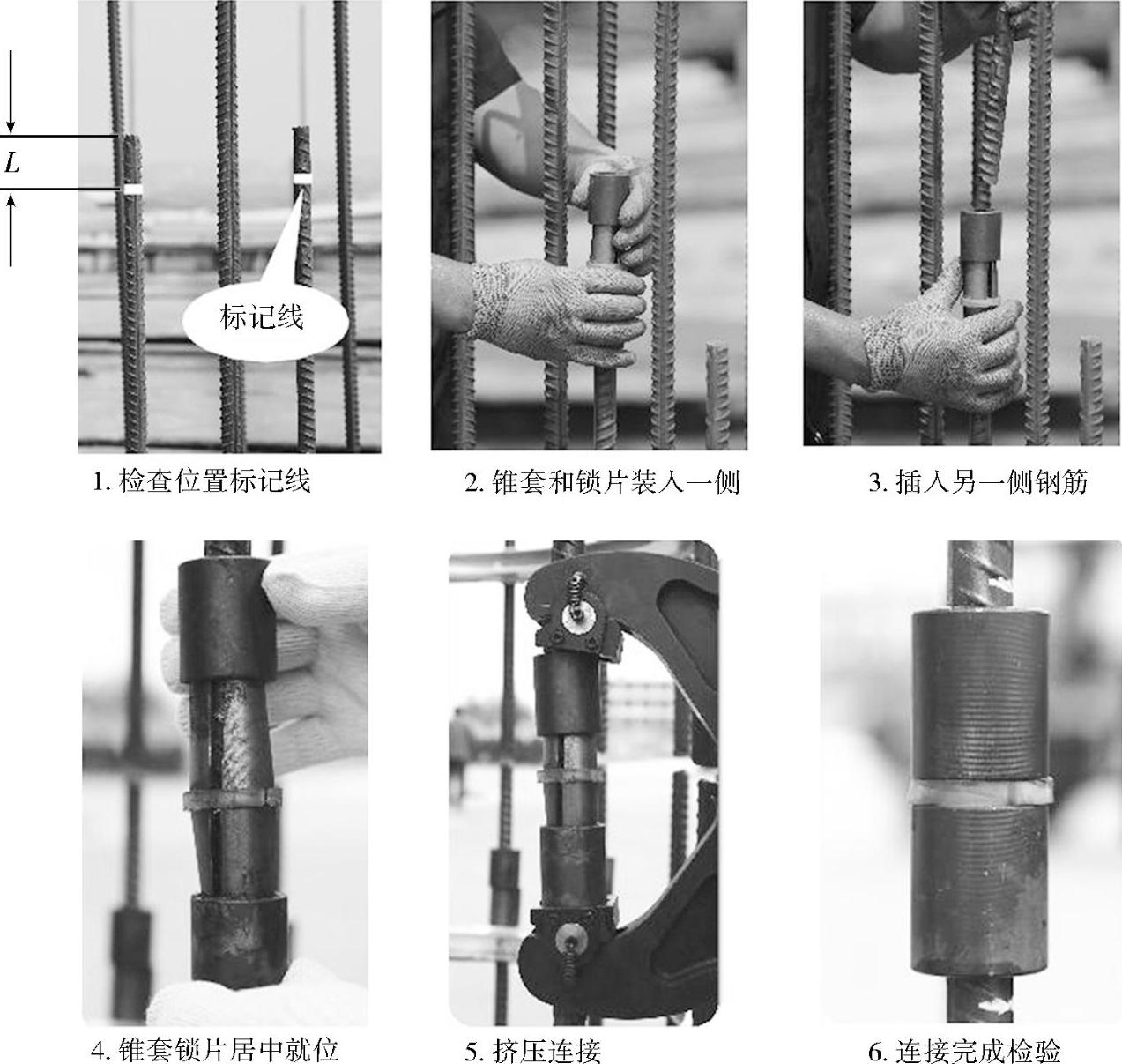

图4-13 锥套锁紧单根钢筋连接示意

锥套锁紧接头工艺检验的时间、项目、数量及检验要求应符合现行行业标准《钢筋机械连接技术规程》（JGJ 107—2016）的规定。
