金属波纹管可以用在受力结构构件的浆锚搭接连接上，也可以当作非受力填充墙PC构件限位连接筋的预成孔模具使用（不能脱出）。可以脱出重复使用的内置注浆内模目前在上海应用比较普遍，主要用在非受力填充墙PC构件限位筋的连接上。

（1）金属波纹管

浆锚孔波纹管是浆锚搭接连接方式用的材料，预埋于PC构件中，形成浆锚孔内壁，如图4-5所示。直径大于20mm的钢筋连接不宜采用金属波纹管浆锚搭接连接，直接承受动力荷载的构件纵向钢筋连接不应采用金属波纹管浆锚搭接连接。

图4-5 浆锚孔波纹管

1）《装标》第5.2.2条，对镀锌金属波纹管提出如下要求：

①用于钢筋浆锚搭接连接的镀锌金属波纹管应符合现行行业标准《预应力混凝土用金属波纹管》JG225的有关规定。

②镀锌金属波纹管的钢带厚度不宜小于0.3mm，波纹高度不应小于2.5mm。

2）上海市工程建设规范《装配整体式混凝土居住建筑设计规程》（DG/TJ 08—2071—2016）第4.2.9条，对金属波纹管提出如下要求：

钢筋金属波纹管浆锚搭接连接采用的金属波纹管应符合现行行业标准《预应力混凝土用金属波纹管》JG225的有关规定。金属波纹管宜采用软钢带制作，性能应符合现行国家标准《碳素结构钢冷轧钢带》GB716的规定；当采用镀锌钢带时，其双面镀锌层重量不宜小于60g/m²，性能应符合国家标准《连续热镀锌钢板及钢带》GB/T 2518的规定。

3）辽宁省地方标准《辽标》第4.2.4条，对浆锚孔波纹管提出如下要求：

“钢筋浆锚搭接连接中，当采用预埋金属波纹管时，金属波纹管性能除应符合现行行业标准《预应力混凝土用金属波纹管》JG225的规定外，尚应符合下列规定：

①宜采用软钢带制作，性能应符合现行国家标准《碳素结构钢冷轧钢带》GB716的规定；当采用镀锌钢带时，其双面镀锌层重量不宜小于60g/m²，性能应符合国家标准《连续热镀锌钢板及钢带》GB/T 2518的规定。(www.daowen.com)

②金属波纹管的波纹高度不应小于3mm，壁厚不宜小于0.4mm。

4）江苏省地方标准《预制装配整体式剪力墙结构体系技术规程》（DGJ32/TJ 125—2011）第3.4.1条，对金属波纹浆锚管提出如下要求：

①用于预制墙板主要竖向受力钢筋浆锚连接的金属波纹浆锚管应采用镀锌钢带卷制而成的单波或双波金属波纹管，其尺寸和性能应符合《预应力混凝土用金属波纹管》JG225的规定。金属波纹管应有产品合格证和出厂检验报告。

②金属波纹管的波纹高度不应小于3mm。

图4-6 内置式螺纹不通孔模具

（2）注浆孔内模

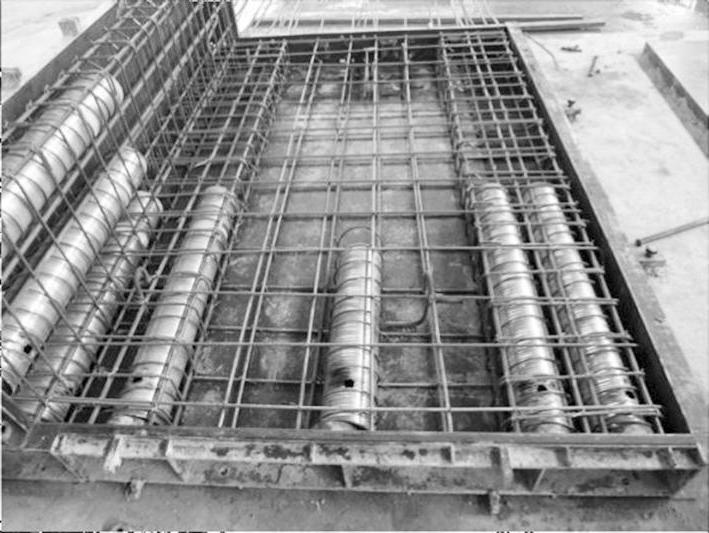

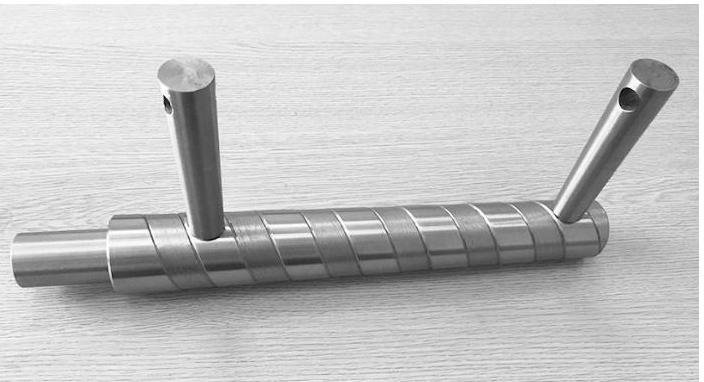

在非受力填充墙PC构件限位筋的连接上，需要在PC构件限位连接筋处预置注浆孔，为了增强混凝土与灌浆料之间的摩擦力，需要在注浆孔内壁形成粗糙面，注浆螺纹孔内壁粗糙面可以埋入金属波纹管形成（不脱出），也可以采用内置式模具（图4-6）来成孔，这种内置模具要能形成螺纹粗糙面，还要考虑脱模方便，成孔质量高。内置式模具相比于金属波纹管的优势有两点：第一是模具能够重复循环使用，经济成本占优；第二是形成的内孔壁界面直接是混凝土界面，不需要考虑材料的耐久性问题，另外要注意的是内置式模具应在混凝土初凝时脱模。无论是金属波纹管成孔，还是内置式模具成孔，都应对成孔工艺、孔道形状、孔道内壁的粗糙度或花纹深度以及间距等形成的连接接头进行力学性能以及适用性试验验证。由上海蕉城提供的注浆孔内模构造图如图4-7所示，脱模顺序如图4-8所示，在模台上固定如图4-9所示。

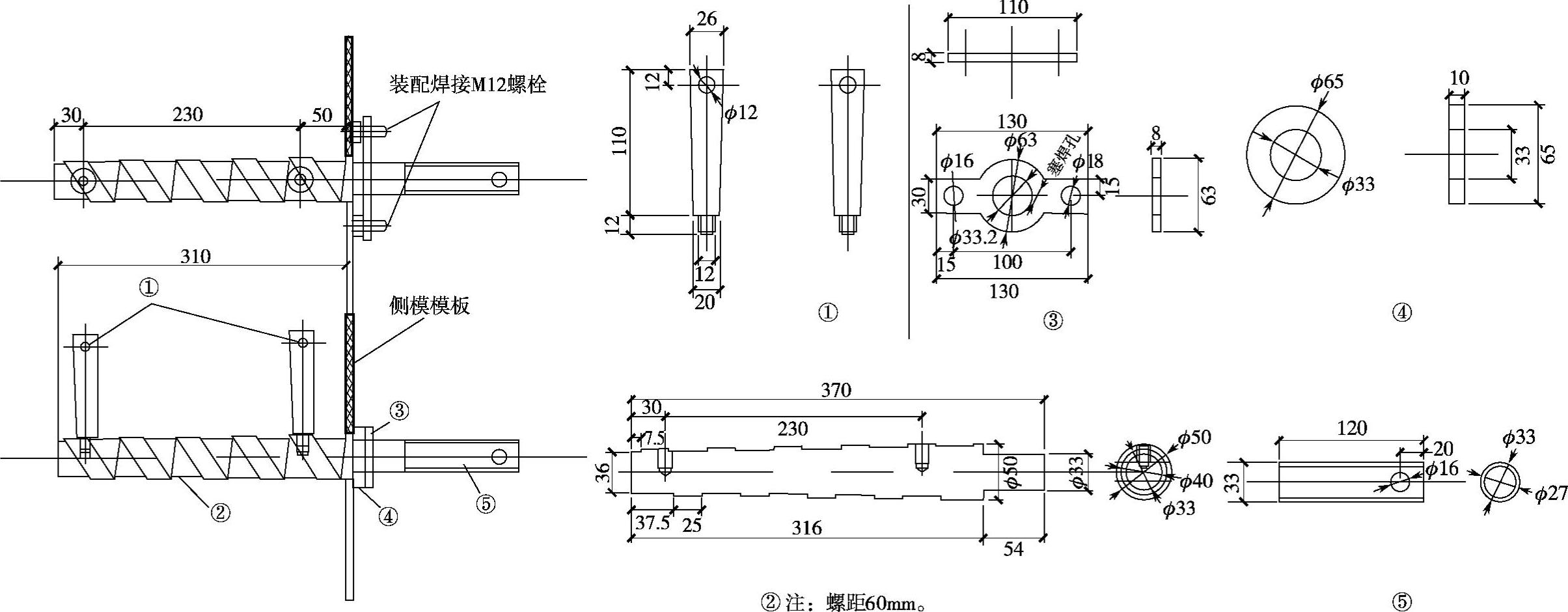

图4-7 内置式螺纹不通孔模具构造图

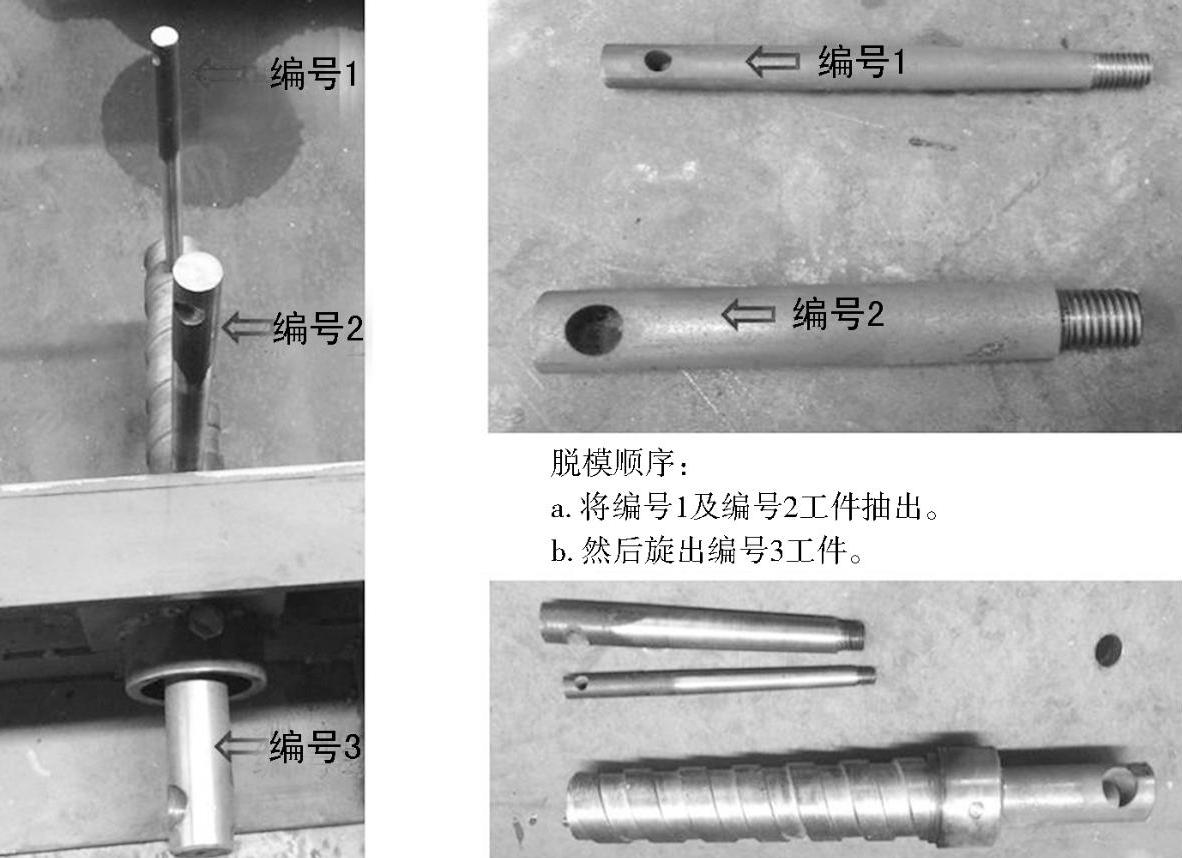

图4-8 螺旋式脱模顺序
