PC结构里面主要用到的灌浆料有钢筋套筒灌浆连接接头采用的灌浆料、浆锚搭接连接接头采用的灌浆料、坐浆料三种，均为水泥基灌浆材料，应符合现行国家标准《水泥基灌浆材料应用技术规范》（GB/T 50448—2015）的有关规定。

（1）钢筋套筒灌浆连接接头采用的灌浆料

1）钢筋套筒灌浆连接接头采用的灌浆料应符合现行行业标准《钢筋连接用套筒灌浆料》JG/T408的规定（《装规》4.2.2条）。

2）灌浆料性能及试验方法应符合现行行业标准《钢筋连接用套筒灌浆料》（JG/T 408—2013）的有关规定，并应符合下列规定：

①灌浆料抗压强度应符合表4-14的要求，且不应低于接头设计要求的灌浆料抗压强度；灌浆料抗压强度试件应按40mm×40mm×160mm尺寸制作，其加水量应按灌浆料产品说明书确定，试件应按标准方法制作、养护。

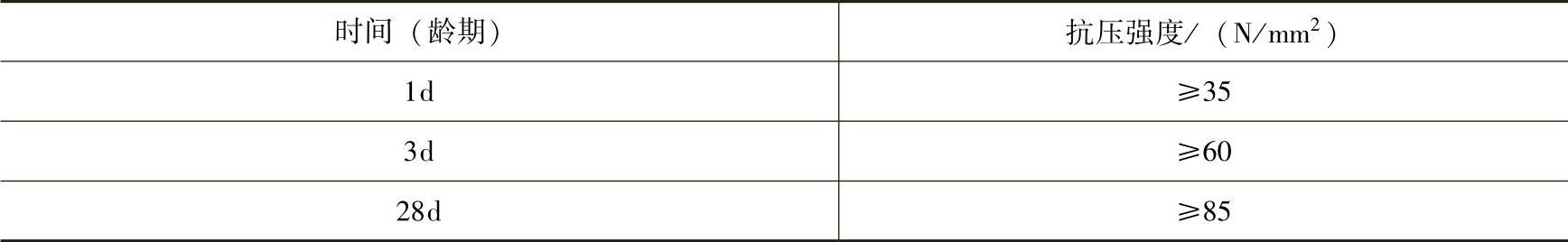

表4-14 灌浆料抗压强度要求

②灌浆料竖向膨胀率应符合表4-15的要求。

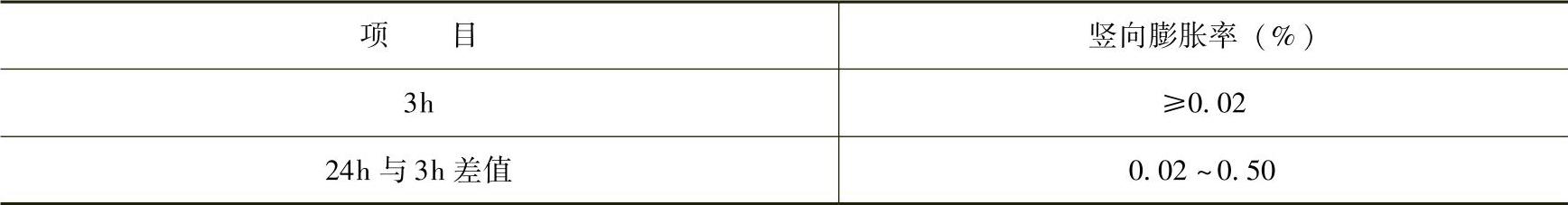

表4-15 灌浆料竖向膨胀率要求

③灌浆料拌合物的工作性能应符合表4-16的要求，泌水率试验方法应符合现行国家标准《普通混凝土拌合物性能试验方法标准》（GB/T 50080—2016）的规定。

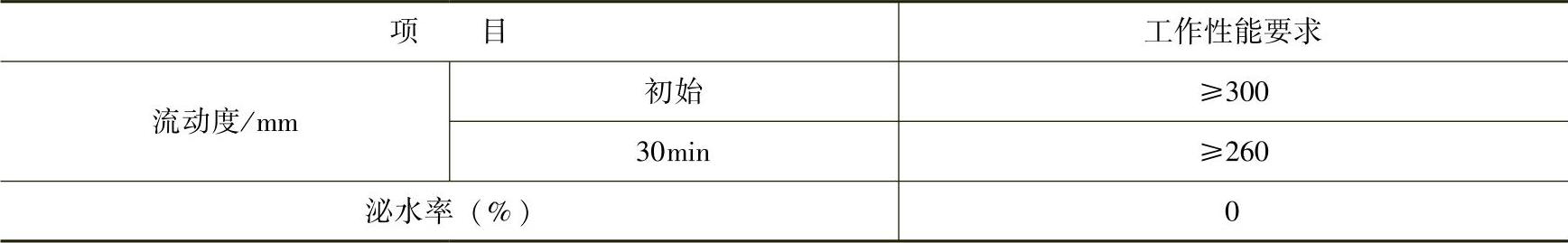

表4-16 灌浆料拌合物的工作性能要求

3）要点说明。

①钢筋连接用套筒灌浆料以水泥为基本材料，并配以细骨料、外加剂及其他材料混合成干混料，按照规定比例加水搅拌后，具有流动性好、早强、高强及硬化后微膨胀的特点。

②套筒及灌浆料的适配性应通过钢筋连接接头形式检验确定，其检验方法应符合现行行业标准《钢筋套筒灌浆连接应用技术规程》（JGJ 355—2015）的规定。

③套筒灌浆料应当与套筒配套选用；应按照产品设计说明所要求的用水量进行配置；按照产品说明进行搅拌；灌浆料使用温度不宜低于5℃，低于0℃时不得施工；当环境温度高于30℃时，应采取降低灌浆料拌合物温度的措施。

4）加强灌浆质量控制的措施。

①施工单位应当对灌浆施工的操作人员组织开展职业技能培训和考核，取得合格证后，方可进行灌浆作业。

②灌浆施工前，应按照规定对进场钢筋进行接头工艺检验；施工过程中，当更换钢筋生产企业，或同生产企业生产的钢筋外形尺寸与已完成检验的钢筋有较大差异时，应该再次进行工艺检验。(www.daowen.com)

③钢筋套筒灌浆前，应在现场模拟构件连接接头的灌浆方式，每种规格钢筋应制作不少于3个套筒灌浆连接接头，进行灌注质量以及接头抗拉强度的检验；经检验合格后，方可进行灌浆作业。

④预制构件钢筋连接用的灌浆料，其品种、规格、性能等应符合现行标准和设计要求，灌浆料应按规定进行备案，现场见证取样，送具有相应资质的质量检测单位进行检测。

⑤灌浆施工时，环境温度应符合灌浆料产品使用说明书要求；环境温度低于5℃时不宜施工，低于0℃时不得施工；当环境温度高于30℃时，应采取降低灌浆料拌合物温度的措施。

⑥灌浆操作全过程应有专职检验人员负责旁站监督并及时形成施工质量检查记录；实际灌入量应当符合规范和设计要求，并做好施工记录，灌浆全过程应按照规定留存影像资料。

⑦工程实体的钢筋灌浆套筒连接质量检测，应当符合有关的技术标准、规范等有关规定。

（2）浆锚搭接连接接头采用的灌浆料

浆锚搭接灌浆料为水泥基灌浆料，其性能应满足表4-17的要求。

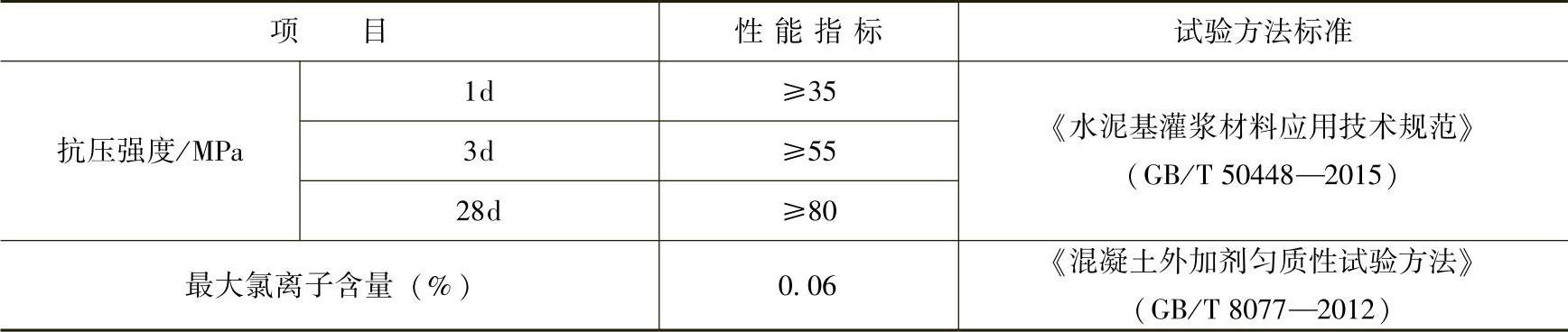

表4-17 钢筋浆锚搭接灌浆料的性能要求

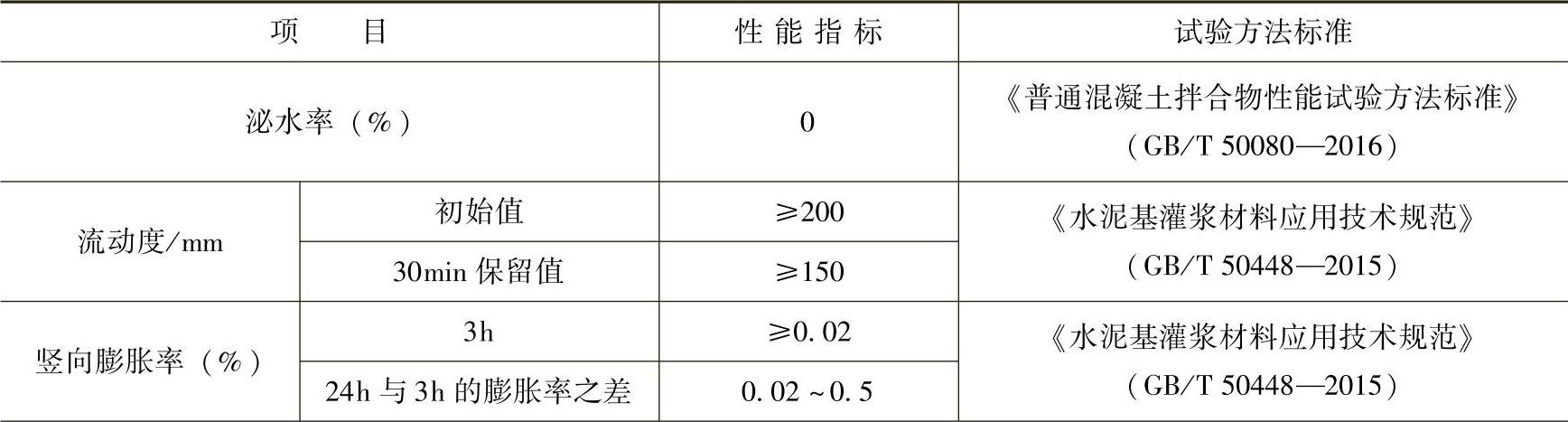

（续）

浆锚搭接所用的灌浆料的强度要求低于套筒灌浆连接的灌浆料。因为浆锚搭接由金属波纹管或螺旋筋形成的约束力低于金属套筒的约束力，灌浆料强度高了属于过剩功能。

浆锚搭接连接在我国尚无统一的技术标准，目前针对该项技术的研究尚存在需要进一步完善的方面。因此《装规》《装标》虽允许使用，但给出了较严格的规定，在工程设计使用上，我们也应该审慎对待。

（3）坐浆料

在预制墙板底部拼缝位置，常用坐浆料进行分仓；多层预制剪力墙底部采用坐浆料时，其厚度不宜大于20mm。坐浆料也应有良好的流动性、早强、无收缩、微膨胀等性能，应符合现行国家标准《水泥基灌浆材料应用技术规范》（GB/T 50448—2015）的有关规定。采用坐浆料分仓或作为灌浆层封堵料时，不应降低结合面的承载力设计要求，考虑到二次结合面带来的削弱因素，坐浆料的强度等级应高于预制构件的强度等级；预制构件坐浆料结合面应按构件类型粗糙面所规定的要求进行粗糙面的处理。

工程上常用的坐浆料的性能指标见表4-18，供参考。

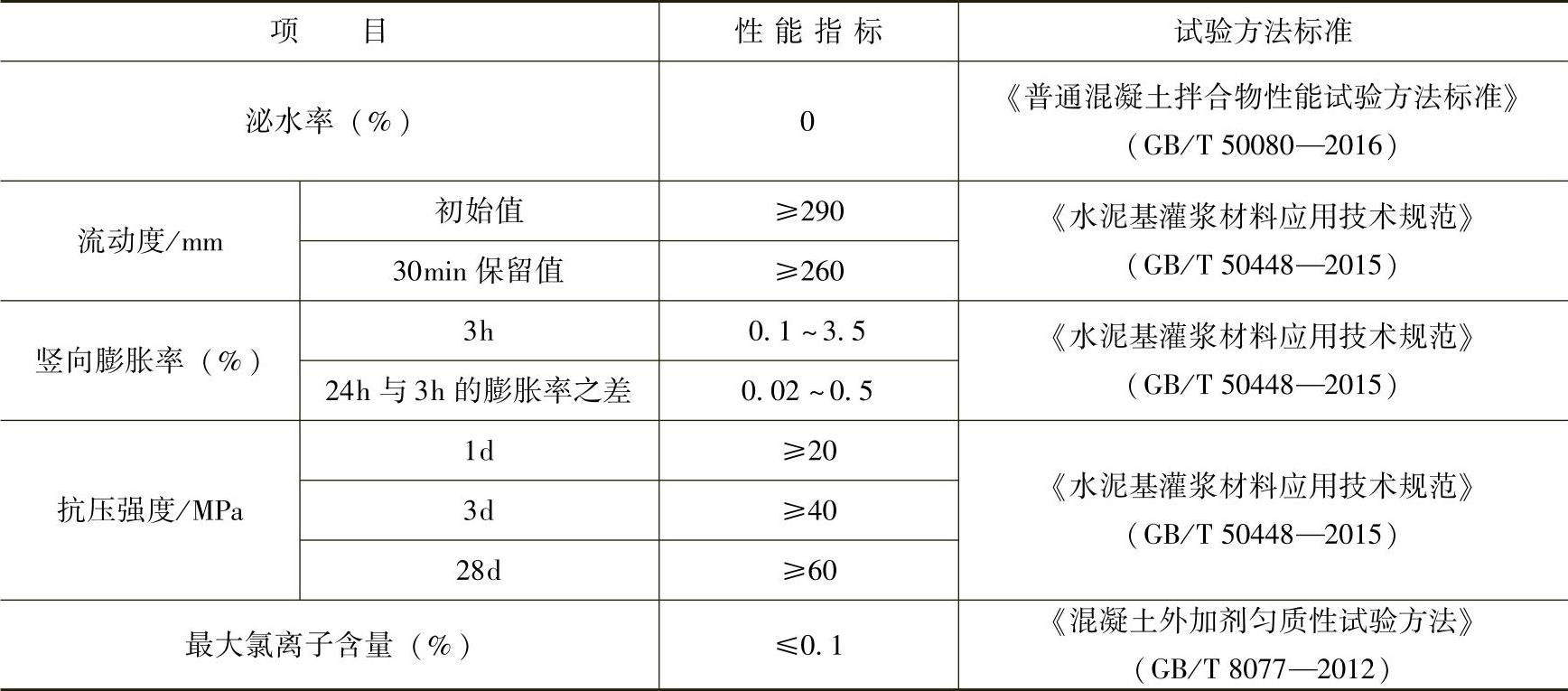

表4-18 坐浆料性能指标
