装配式混凝土建筑:预制构件连接和接长规定

时间:2023-10-06 理论教育 版权反馈
【摘要】:《装规》6.5.2规定:装配整体式结构中,节点及接缝处的纵向钢筋连接宜根据接头受力、施工工艺等要求选用机械连接、套筒灌浆连接、浆锚搭接连接、焊接连接、绑扎搭接连接等连接方式,并应符合国家现行有关标准的规定。《装规》6.5.8规定:预制楼梯与支承构件之间宜采用简支连接。《装标》5.4.3条,预制构件的拼接应符合下列规定:1)预制构件拼接部位的混凝土强度等级不应低于预制构件的混凝土强度等级。

装配式混凝土建筑:预制构件连接和接长规定

《装规》6.5.2规定:装配整体式结构中,节点及接缝处的纵向钢筋连接宜根据接头受力、施工工艺等要求选用机械连接、套筒灌浆连接、浆锚搭接连接、焊接连接、绑扎搭接连接等连接方式,并应符合国家现行有关标准的规定。

《装规》关于纵向钢筋采用套筒灌浆连接时的规定见本章36问第2)条③中的A、B。

《装规》关于钢筋采用浆锚搭接连接时的规定见本章37问第(1)条。

《装规》6.5.5规定:预制构件与后浇混凝土、灌浆料、坐浆材料的结合面应设置粗糙面、键槽,并应符合下列规定:

1)预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。

2)预制梁与后浇混凝土叠合层之间的结合面应设置粗糙面;预制梁端面应设置键槽(图3-2)且宜设置粗糙面。键槽的深度t不宜小于30mm,宽度w不宜小于深度的3倍且不宜大于深度的10倍;键槽可贯通截面,当不贯通时槽口距离截面边缘不宜小于50mm;键槽间距宜等于键槽宽度;键槽端部斜面倾角不宜大于30°。

3)预制剪力墙的顶部和底部与后浇混凝土的结合面应设置粗糙面;侧面与后浇混凝土的结合面应设置粗糙面,也可设置键槽;键槽深度t不宜小于20mm,宽度w不宜小于深度的3倍且不宜大于深度的10倍,键槽间距宜等于键槽宽度,键槽端部斜面倾角不宜大于30°。

4)预制柱的底部应设置键槽且宜设置粗糙面,键槽应均匀布置,键槽深度不宜小于30mm,键槽端部斜面倾角不宜大于30°。柱顶应设置粗糙面。

5)粗糙面的面积不宜小于结合面的80%,预制板的粗糙面凹凸深度不应小于4mm,预制梁端、预制柱端、预制墙端的粗糙面凹凸深度不应小于6mm。

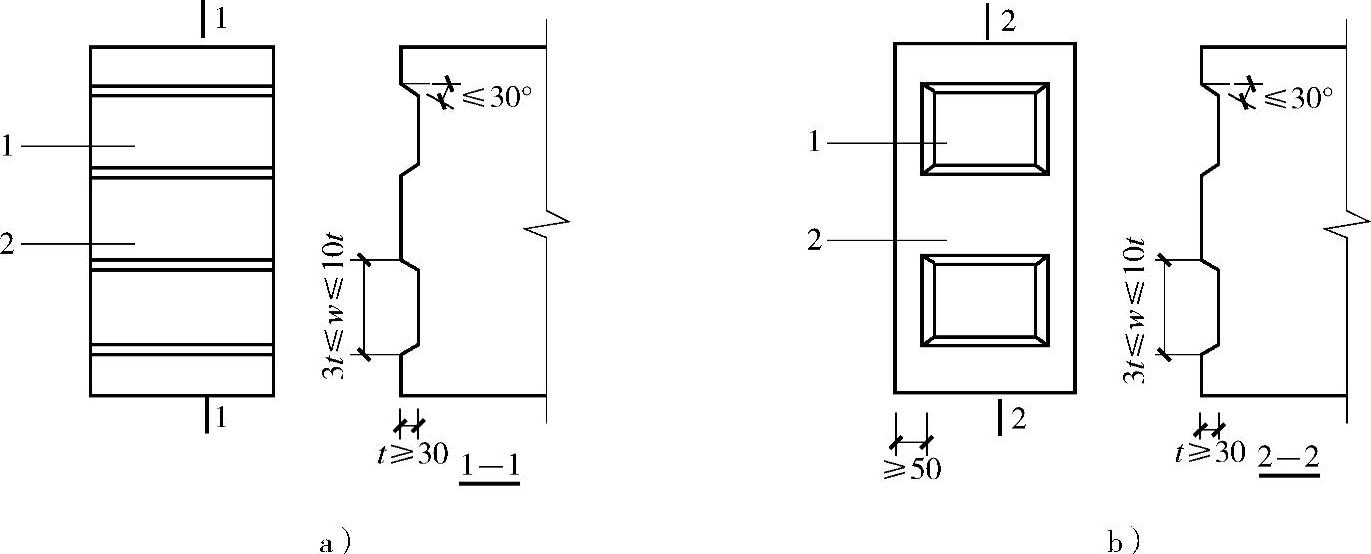

图3-2 梁端键槽构造示意

a)键槽贯通截面 b)键槽不贯通截面

1—键槽 2—梁端面

《装规》规定:预制构件与现浇混凝土之间也可采用钢筋直接连接,具体要求见本章40问。(www.daowen.com)

《装规》6.5.7规定:应对连接件、焊缝、螺栓铆钉等紧固件在不同设计状况下的承载力进行验算,并应符合现行国家标准《钢结构设计规范》GB50017和《钢结构焊接规范》GB50661等的规定。

《装规》6.5.8规定:预制楼梯与支承构件之间宜采用简支连接。采用简支连接时,应符合下列规定:

1)预制楼梯宜一端设置固定铰,另一端设置滑动铰,其转动及滑动变形能力应满足结构层间位移的要求,且预制楼梯端部在支承构件上的最小搁置长度应符合表3-12的规定。

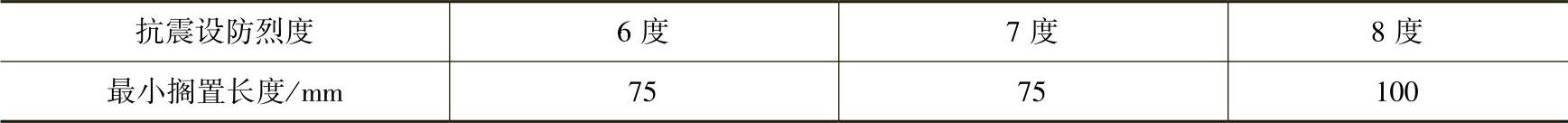

3-12 预制楼梯在支承构件上的最小搁置长度


2)预制楼梯设置滑动铰的端部应采取防止滑落的构造措施。

《装标》5.4.3条,预制构件的拼接应符合下列规定:

1)预制构件拼接部位的混凝土强度等级不应低于预制构件的混凝土强度等级。

2)预制构件的拼接位置宜设置在受力较小的部位。

3)预制构件的拼接应考虑温度作用和混凝土收缩徐变的不利影响,宜适当增加构造钢筋。

《装标》关于装配整体式混凝土结构中节点及接缝处的纵向钢筋连接要求见本章35问第1)条①。

《装标》关于纵向钢筋采用挤压套筒连接时的规定见本章35问第1)条②。
