装配式混凝土建筑:结构分析及拆分设计

(1)结构分析方法

《装规》第6.3.1条规定:装配整体式结构可采用与现浇混凝土结构相同的方法进行结构分析。

(2)楼层层间最大位移与层高之比

《装规》第6.3.3条给出了按弹性方法计算的风荷载或多遇地震标准值作用下的楼层层间最大位移与层高h之比的限值,见表3-9。

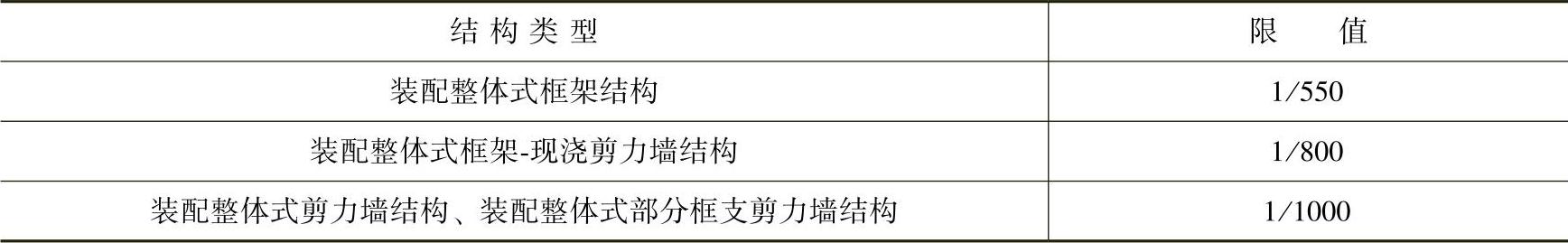

3-9 楼层层间最大位移与层高h之比的限值


《装标》第5.3.4条给出了在风荷载或多遇地震作用下,结构楼层内最大的弹性层间位移应符合下列规定:

Δue≤[θe]h (3-1)

式中 Δue——楼层内最大弹性层间位移;

[θe]——弹性层间位移角限值,应按表3-10采用;

h——层高。

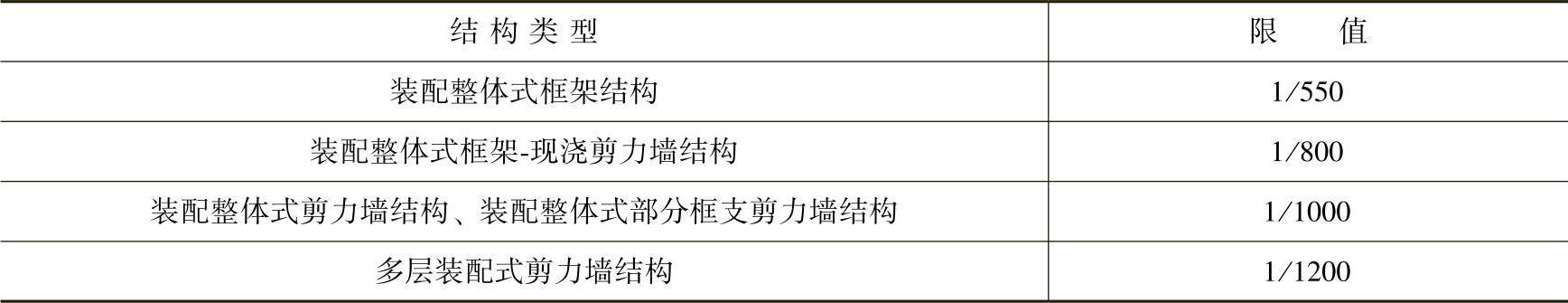

3-10 弹性层间位移角限值


罕遇地震作用下,结构薄弱层(部位)弹塑性层间位移应符合下式规定:

Δup≤[θp]h (3-2)

式中 Δup——弹塑性层间位移;(www.daowen.com)

[θp]——弹塑性层间位移角限值,应按表3-11采用;

h——层高。

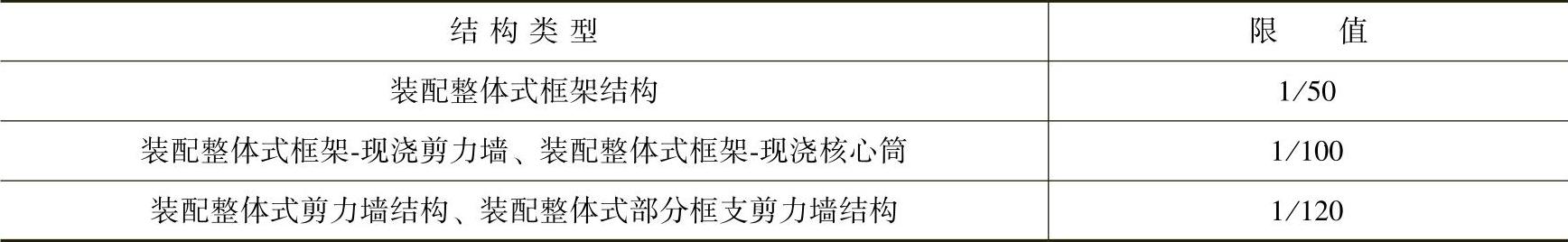

3-11 弹塑性层间位移角限值


(3)楼盖刚度

《装规》第6.3.4条规定:在结构内力与位移计算时,对现浇楼盖和叠合楼盖,均可假定楼盖在其自身平面内为无限刚性;楼面梁的刚度可计入翼缘作用予以增大;梁刚度增大系数可根据翼缘情况近似取为1.3。

(4)填充墙刚度影响

在整体计算时,考虑砌体填充墙对结构刚度的影响,结构的计算自振周期折减系数按下列取值:框架结构0.6~0.7、框剪结构0.7~0.8、框架-核心筒0.8~0.9、剪力墙结构0.8~1.0;其他结构体系或采用其他非承重墙体时,可根据工程情况确定周期折减系数。

《装标》第5.3.1条规定,装配式混凝土结构弹性分析模型中,节点和接缝的模拟应符合下列规定:

1)当预制构件之间采用后浇带连接且接缝构造及承载力满足本规范中的相应要求时,可按现浇混凝土结构进行模拟。

2)对于本规范中未包含的连接节点及接缝形式,应按照实际情况模拟。

《装标》第5.3.2条规定,进行抗震性能化设计时,结构在设防烈度地震及罕遇地震作用下的内力及变形分析,可根据结构受力状态采用弹性分析方法或弹塑性分析方法。弹塑性分析时,宜根据节点和接缝在受力全过程中的特性进行节点和接缝的模拟。材料的非线性行为可根据现行国家标准《混规》确定,节点和接缝的非线性行为可根据试验研究确定。

《装标》第5.3.3条规定,内力和变形计算时,应计入填充墙对结构刚度的影响。当采用轻质墙板填充墙时,可采用周期折减的方法考虑其对结构刚度的影响;对于框架结构,周期折减系数可取0.7~0.9;对于剪力墙结构,周期折减系数可取0.8~1.0。

装配式混凝土建筑地震作用下构件的弯矩与剪力放大系数见本章第26问。
