（1）什么是拆分设计

装配整体式结构拆分是设计的关键环节。拆分基于多方面因素：建筑功能性和艺术性、结构合理性、制作运输安装环节的可行性和便利性等。拆分不仅是技术工作，也包含对约束条件的调查和经济分析。拆分应当由建筑、结构、预算、工厂、运输和安装各个环节技术人员协作完成。

建筑外立面构件拆分以建筑艺术和建筑功能需求为主，同时满足结构、制作、运输、施工条件和成本因素。建筑外立面以外部位结构的拆分，主要从结构的合理性、实现的可能性和成本因素考虑。

（2）拆分设计的内容

分为总体拆分设计、连接节点设计和构件设计。

1）总体拆分设计。

①确定现浇与预制的范围、边界。

②确定结构构件在哪个部位拆分。

③确定后浇区与预制构件之间的关系，包括相关预制构件的关系。例如，确定楼盖为叠合板，由于叠合板钢筋需要伸到支座中锚固，支座梁相应地也必须有叠合层。

④确定构件之间的拆分位置，如柱、梁、墙、板构件的分缝处。

2）节点设计。节点设计是指预制构件与预制构件、预制构件与现浇混凝土之间的连接。最主要的内容是确定连接方式和连接构造设计。

3）构件设计。构件设计是将预制构件的钢筋进行精细化排布，设备埋件进行准确定位、吊点进行脱模承载力和吊装承载力验算，使每个构件均能够满足生产、运输、安装和使用的要求。

拆分设计时：

①进行构件尺寸的设计，因为构件尺寸不仅影响节点连接方式，还影响构件制作的难易程度及运输、吊装设备的型号。

②构件尺寸确定后，需要设计每个构件的模板图，在模板图中明确标出粗糙面、模板台面、脱模预埋件、吊装预埋件和支撑预埋件的位置。

③模板图完成后需要将各构件的钢筋按照规范及计算结果进行排布，准确定位。(www.daowen.com)

④检查各预埋件与钢筋之间的碰撞情况，并进行微调。

⑤统计各预制构件的材料用量并形成材料统计表。

（3）拆分设计的原则

拆分设计应遵循以下原则：

1）符合国家标准《装标》和行业标准《装规》的要求。

2）确保结构安全。

3）有利于建筑功能的实现。

4）符合环境条件和制作、施工条件，便于实现。

5）经济合理。

（4）拆分设计的步骤

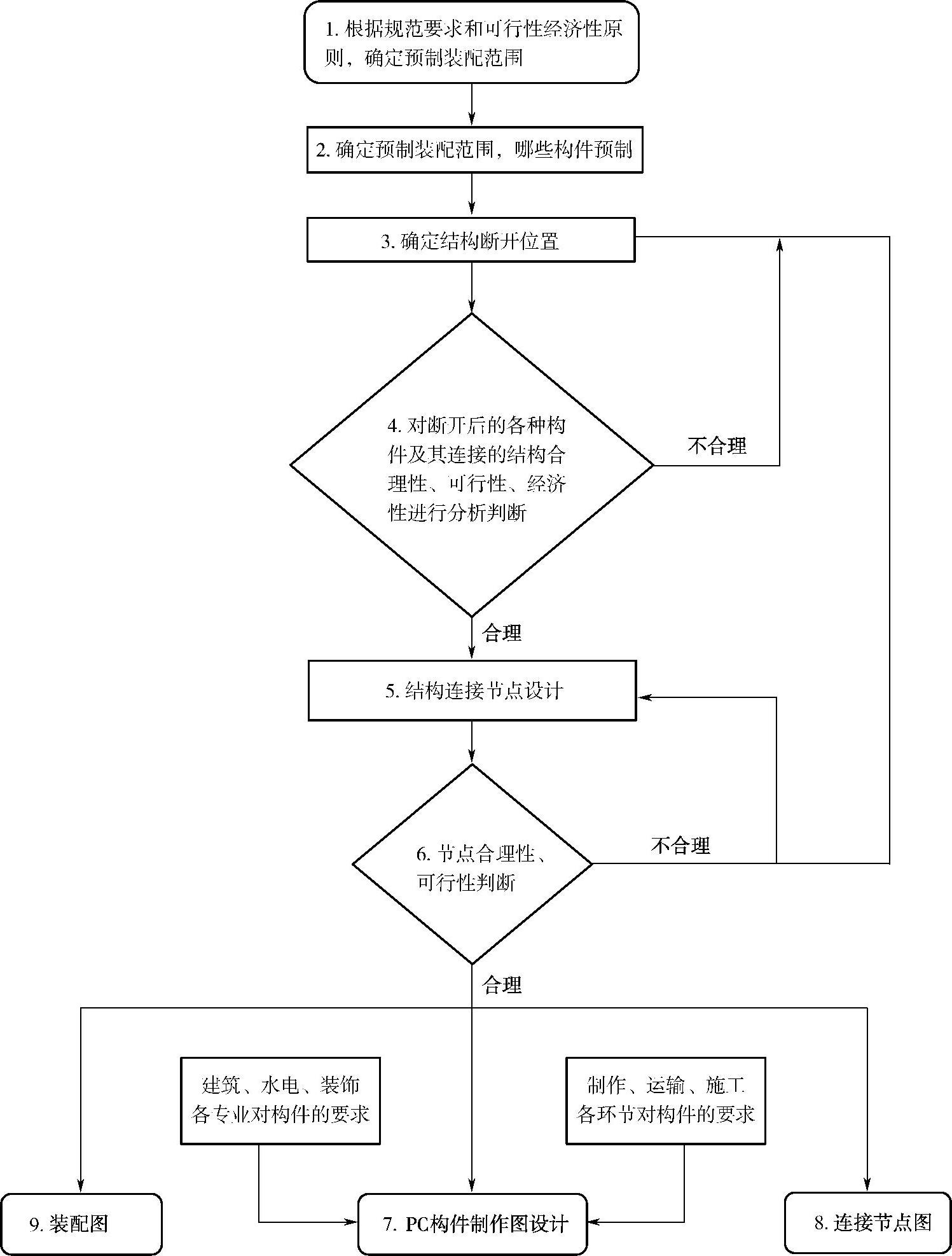

拆分设计步骤如图2-2所示。

图2-2 拆分设计流程图

（5）拆分设计软件

目前，拆分设计可利用的软件有：盈建科、PKPM、Takla、All Plan等软件。
