（1）水平锚环钢筋连接的概念

水平锚环钢筋连接是指在需要进行连接的墙板一端预留凹槽，凹槽内伸出锚环钢筋。在与之相连的另一块墙板一端留凹槽，在凹槽内部同样伸锚环钢筋。连接时，把两块墙板对接，两个凹槽相对，缝隙用密封条密封。锚环钢筋交错，形成公共空间，在公共空间内插入钢筋，灌浆形成连接，如图1-35所示。

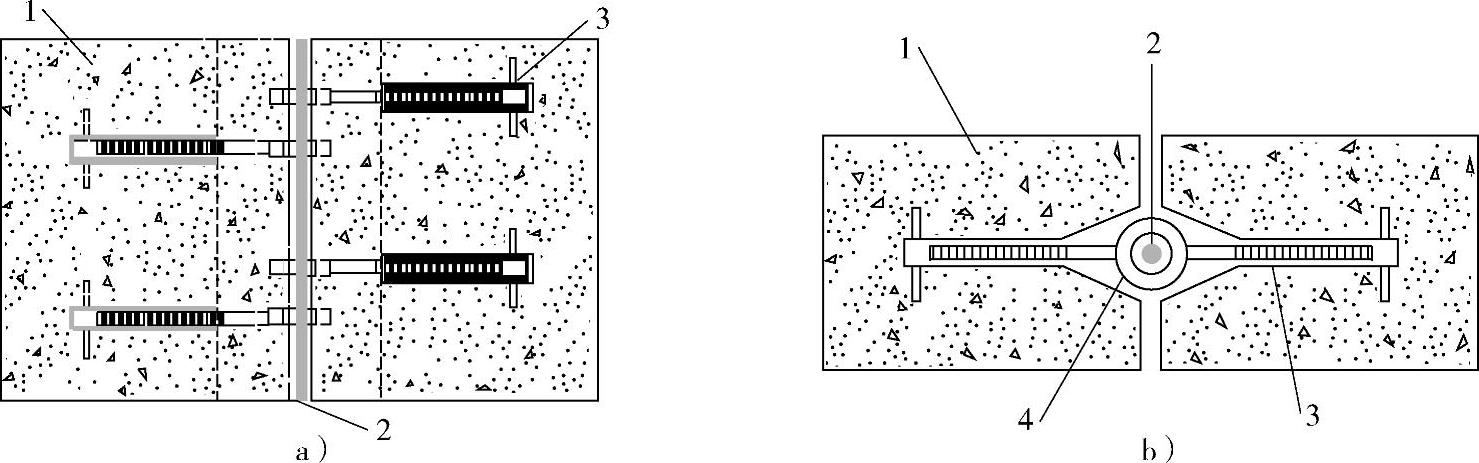

图1-35 墙板的锚环钢筋连接节点

a）锚环钢筋连接立面图 b）锚环钢筋连接断面图

1—预制墙板 2—钢筋 3—带螺纹的预埋件 4—连接环

（2）锚环钢筋连接的优点

1）构件一般不伸出钢筋，便于自动化生产线或组合式立模工艺生产。

2）构件侧面不伸出钢筋，便于构件运输。

3）安装无须连接暗柱等钢筋绑扎，施工速度快。

4）成本低。

（3）锚环钢筋连接的缺点

1）因为设置槽口，灌浆量大，灌浆的成本略高。

2）墙板端部预留锚环和槽口，制作难度大。

（4）适用范围

适用于多层新农村建设、特色小镇开发和景区活动房的设计和开发。(www.daowen.com)

（5）钢索连接

钢索连接起源于德国，国内引进并且进一步研究和开发。一侧墙体预埋钢索环（图1-36），与另一侧墙体的预埋钢索环相交叉，在交叉区域插入钢筋形成钢筋连接（图1-37）。并且两侧墙体在连接部位共同形成空腔，在空腔中注入浆料实现连接。

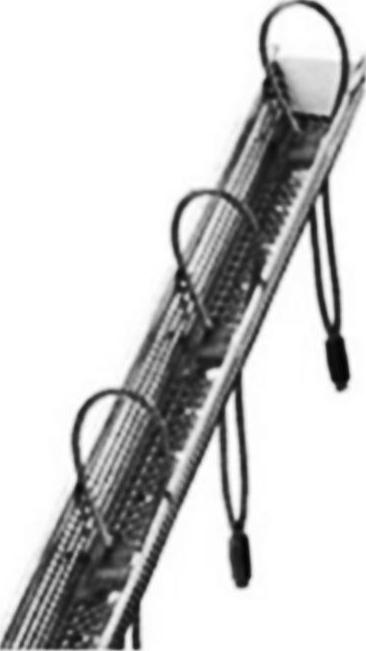

图1-36 钢索连接件

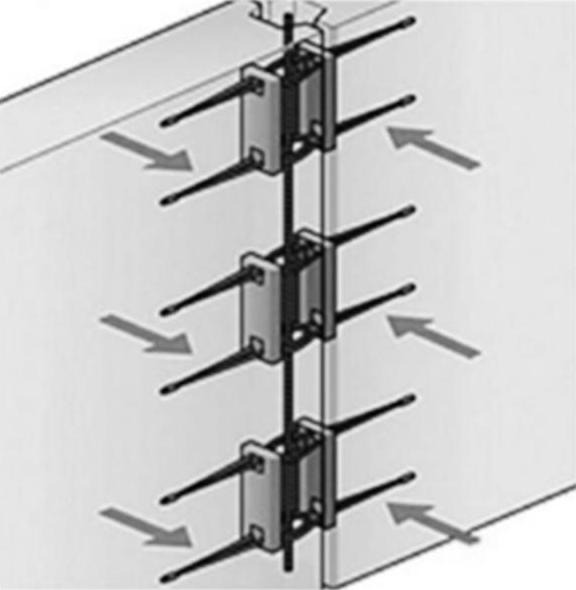

图1-37 墙板钢索连接节点示意

（6）钢丝绳套连接的优点

1）构件一般不伸出钢筋，便于自动化生产线或组合式立模工艺生产；灌浆无需模板，快速便捷。

2）构件侧面不伸出钢筋，便于构件运输。

3）预留钢索环属于柔性部件，不存在阻挡，现场拼装速度快。

4）成本低。

（7）钢丝绳套连接的缺点

1）结构整体性不如装配整体式建筑。

2）制作槽口容易破损。

3）适用范围。由于节点的承载能力低，此节点适用于多层建筑。目前工程实践中用于三层及以下建筑。
