（1）什么是浆锚搭接？

1）浆锚搭接定义。《装规》2.1.11给出浆锚搭接连接是指在预制混凝土构件中预留孔道，在孔道中插入需搭接的钢筋，并灌注水泥基灌浆料而实现的钢筋连接方式。

2）浆锚搭接工作原理。把要连接的带肋钢筋插入预制构件的预留孔道里，预留孔道内壁是螺旋形的。钢筋插入孔道后，在孔道内注入高强早强且有微膨胀特性的灌浆料，锚固住插入的钢筋。在孔道旁边，是预埋在构件中的受力钢筋，插入孔道的钢筋与之“搭接”。这种情况属于有距离搭接。传力路径是连接钢筋把力传递给受约束的高强灌浆料，然后受约束的高强灌浆料又把力传递给另一根与其搭接的钢筋。

3）浆锚搭接类型。

①螺旋钢筋浆锚搭接。螺旋钢筋浆锚搭接特点是内模成孔，如图1-25与图1-26所示。

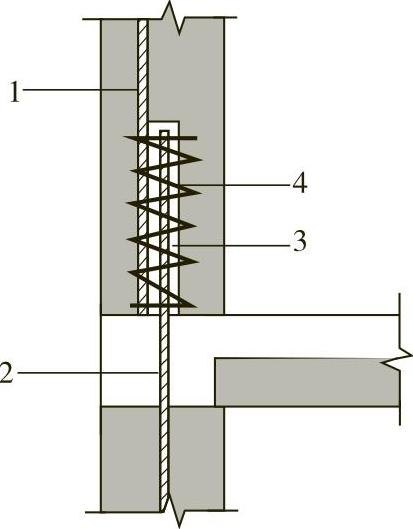

图1-25 钢筋螺旋箍筋浆锚搭接连接示意

1—上墙板钢筋 2—下部墙体钢筋 3—插筋孔 4—螺旋箍筋

图1-26 螺旋箍筋浆锚搭接制作实例

②金属波纹浆锚搭接连接。金属波纹浆锚搭接连接的特点是波纹预埋成孔，如图1-27与图1-28所示。

（2）浆锚搭接的优点

1）浆锚搭接成本低。

2）插筋孔直径大，制作精度要求比套筒灌浆连接低。

3）钢筋排布比套筒灌浆连接难度降低。

（3）浆锚搭接缺点

1）浆锚搭接连接应用范围比套筒灌浆连接应用范围窄，国外把浆锚搭接连接用于高层和超高层装配式建筑构件竖向连接的成熟经验少。(www.daowen.com)

图1-27 钢筋波纹管浆锚搭接连接示意

1—上墙板钢筋 2—下部墙体钢筋 3—波纹管 4—注浆孔

图1-28 钢筋波纹管浆锚搭接制作实例

2）浆锚搭接连接钢筋搭接长度是套筒灌浆连接钢筋连接长度的一倍左右，导致现场构件注浆量大、注浆作业时间长。

以上两点是波纹管浆锚搭接与螺旋箍筋浆锚搭接的共同缺点；螺旋箍筋浆锚搭接另一个缺点是螺旋箍筋浆锚搭接内模成孔质量难以保证，脱模时，孔壁容易遭到破坏。鉴于此，国家标准《装标》规定：采用波纹管以外的成孔方式时，需要进行试验验证。

（4）浆锚搭接连接的适用范围

1）《装规》第7.1.2条规定，在装配整体式框架结构中，预制柱的纵向钢筋连接应符合下列规定，当房屋高度不大于12m或层数不超过3层时，可采用套筒灌浆、浆锚搭接、焊接等连接方式；当房屋高度大于12m或层数超过3层时，宜采用套筒灌浆连接。

2）《装规》第8.3.5第3条规定“一级抗震等级剪力墙以及二、三级抗震等级底部加强部位，剪力墙的边缘构件竖向钢筋宜采用套筒灌浆连接。”

第一、在第8.3.5条的条文说明中，对浆锚搭接的使用有限制性意见：浆锚搭接“在对结构抗震性能比较重要且钢筋直径较大的剪力墙边缘构件中不宜采用。”

第二、对于一级抗震等级的全部剪力墙，行业标准推荐的是套筒灌浆；而不建议采用浆锚搭接。

第三、对于二级抗震剪力墙和三级抗震剪力墙的底部加强部位，行业标准也是推荐套筒灌浆，不建议采用浆锚搭接；但对底部以上部位非边缘构件部位，用浆锚搭接没有限制性的说法。

也就是说，6度地区三级抗震等级，小于等于70m高的建筑，底部加强部位剪力墙和底部以上部位边缘构件，不推荐浆锚搭接，其他部位可以。

7度地区三级抗震等级，25～70m高的建筑，底部加强部位剪力墙和底部以上部位边缘构件，不推荐浆锚搭接，其他部位可以。

7度地区二级抗震等级，小于等于70m高的建筑，底部加强部位剪力墙和底部以上部位边缘构件剪力墙不推荐浆锚搭接，其他部位可以用。
