（1）什么是套筒灌浆连接

套筒灌浆连接是装配整体式结构最主要最成熟的连接方式，美国人1970年发明套筒灌浆技术，至今已经有40多年的历史。套筒灌浆连接技术发明初期就在美国夏威夷一座38层建筑中应用，而后在欧美亚洲得到广泛应用，目前在日本应用最多，用于很多超高层建筑，最高建筑200多米高。日本的套筒灌浆连接的PC建筑经历过多次地震的考验。

套筒灌浆连接的工作原理是：将需要连接的带肋钢筋插入金属套筒内“对接”，在套筒内注入高强早强且有微膨胀特性的灌浆料，灌浆料在套筒筒壁与钢筋之间形成较大的正向应力，在钢筋带肋的粗糙表面产生较大的摩擦力，由此得以传递钢筋的轴向力，如图1-21～图1-24所示。

我们以现场柱子连接为例介绍套筒灌浆的工作原理。

下面柱子（现浇和预制都可以）伸出钢筋（图1-23），上面预制柱与下面柱伸出钢筋对应的位置埋置了套筒，预制柱子的钢筋插入到套筒上部一半位置，套筒下部一半空间预留给下面柱子的钢筋插入。预制柱子套筒对准下面柱子伸出钢筋安装，使下面柱子钢筋插入套筒，与预制柱子的钢筋形成对接（图1-21）。然后通过套筒灌浆口注入灌浆料，使套筒内注满灌浆料。

套筒连接是对现行混凝土结构规范的“越线”，全部钢筋都在同一截面连接，这违背了规范关于钢筋接头同一截面不大于50%的规定。但由于这种连接方式经过了试验和工程实践的验证，特别是超高层建筑经历过地震的考验，证明是可靠的连接方式。

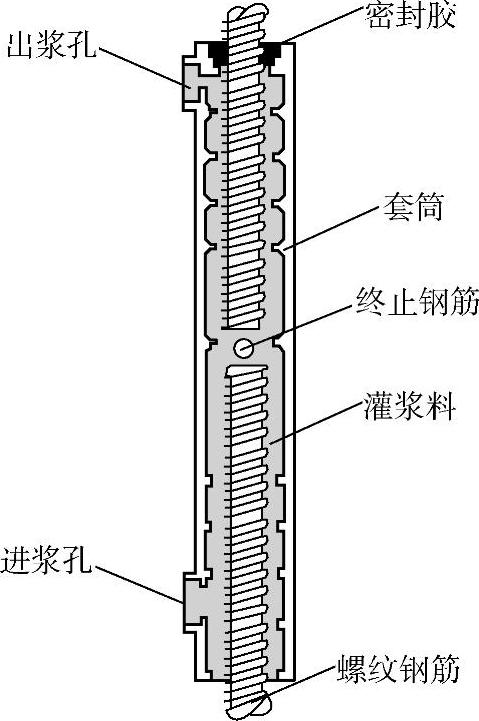

图1-21 套筒灌浆原理图

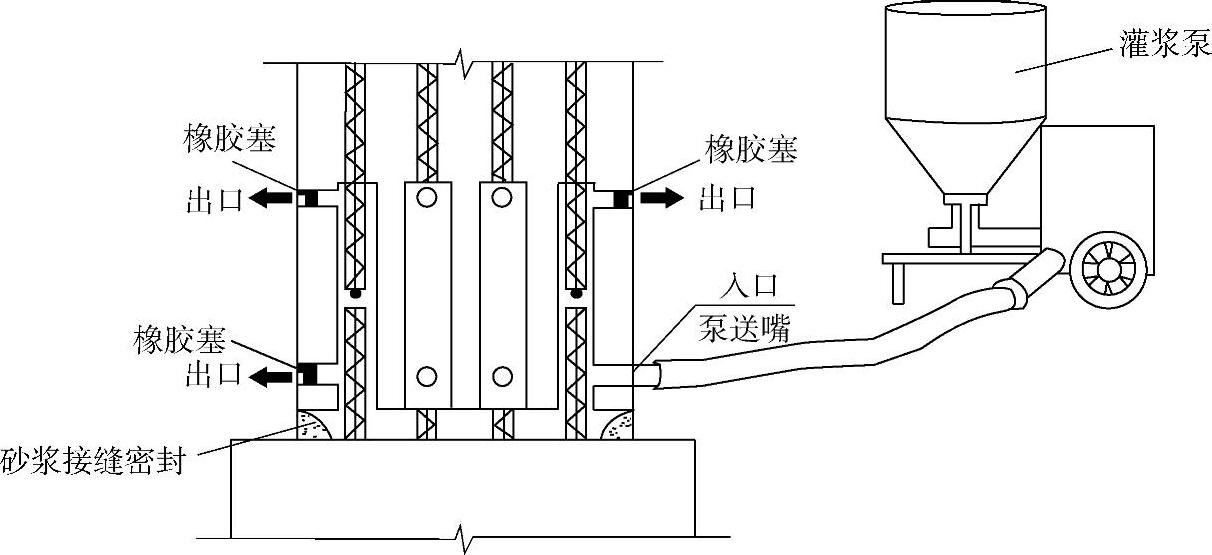

图1-22 套筒灌浆作业原理图

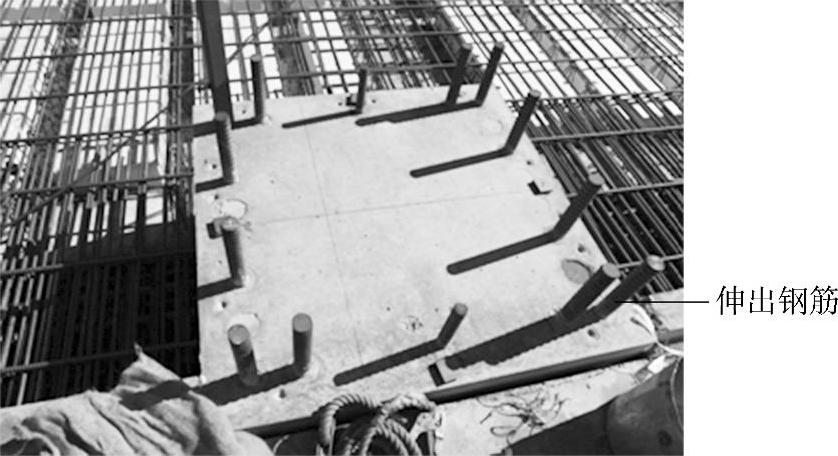

图1-23 下面柱子伸出钢筋

(www.daowen.com)

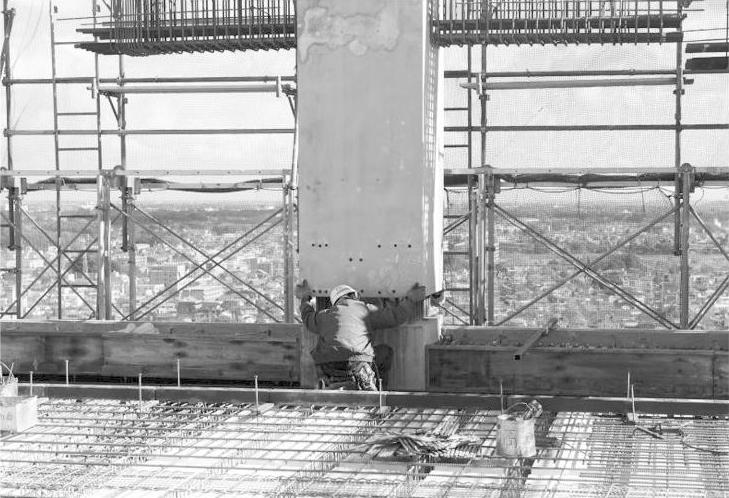

图1-24 上面柱子对应下面柱子钢筋位置是套筒

（2）套筒灌浆连接的优点

1）套筒灌浆连接安全可靠，已经应用了40多年，是装配整体式混凝土建筑构件竖向连接最主要的方式。

2）操作简单。

3）适用范围广。

（3）套筒灌浆连接的缺点

1）成本高。

2）适合大直径钢筋。

3）套筒直径大，钢筋密集时排布有难度。

4）精度要求略高。

（4）套筒灌浆连接的适用范围

适用于各种结构体系的多层、高层、超高层装配式建筑，特别适合高层、超高层建筑。具体连接构件包括：预制柱与现浇混凝土、预制柱与预制柱、剪力墙与现浇混凝土、上下剪力墙之间、预制柱与预制梁、预制梁与预制梁的连接等。
