（1）装配式混凝土结构连接方式概述

连接是各种类型的装配式建筑——钢筋混凝土结构、钢结构、木结构和混合结构装配式建筑最关键的环节，也是最核心的技术。

装配式混凝土结构的连接方式分为两类：湿连接和干连接。

湿连接是混凝土或水泥基浆料与钢筋结合形成的连接，如套筒灌浆、后浇混凝土等，适用于装配整体式混凝土结构的连接；干连接主要借助于金属连接，如螺栓连接、焊接等，适用于全装配式混凝土结构的连接和装配整体式混凝土结构中的外挂墙板等非主体结构构件的连接。

湿连接的核心是钢筋连接，包括套筒灌浆、浆锚搭接、机械套筒连接、注胶套筒连接、绑扎连接、焊接、锚环钢筋连接、钢索钢筋连接、后张法预应力连接等。湿连接还包括预制构件与现浇接触界面的构造处理，如键槽和粗糙面；以及其他方式的辅助连接，如型钢螺栓连接。

干连接用得最多的方式是螺栓连接、焊接和搭接。

为了使读者对装配式混凝土结构连接方式有一个清晰的全面了解，这里给出了装配式混凝土结构连接方式一览，如图1-9所示。

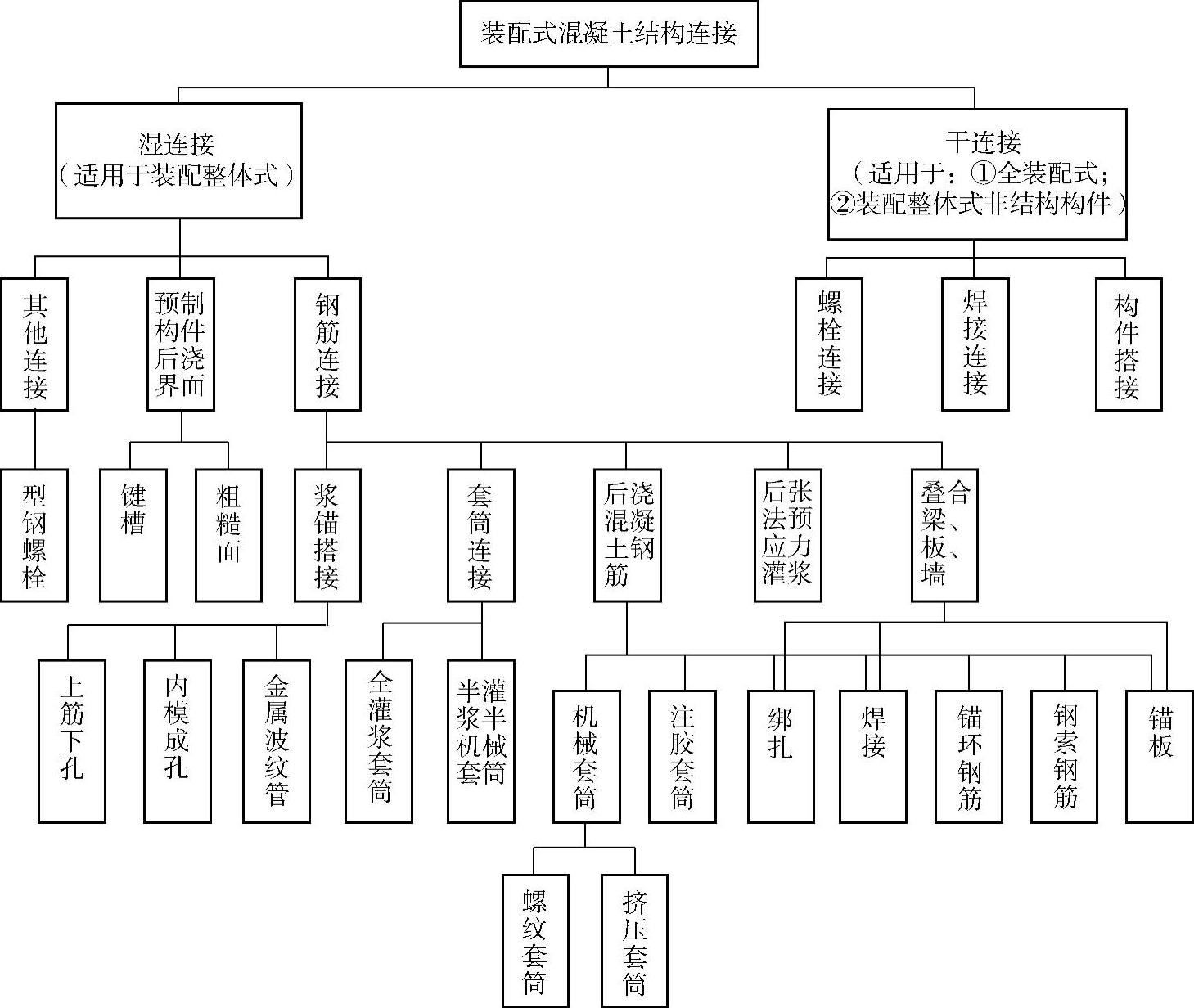

图1-9 装配式混凝土结构连接方式一览

（2）装配式混凝土结构连接方式适用范围

各种结构连接方式适用的构件与结构体系见表1-5。这里需要强调的是，套筒灌浆连接方式是竖向构件最主要的连接方式。

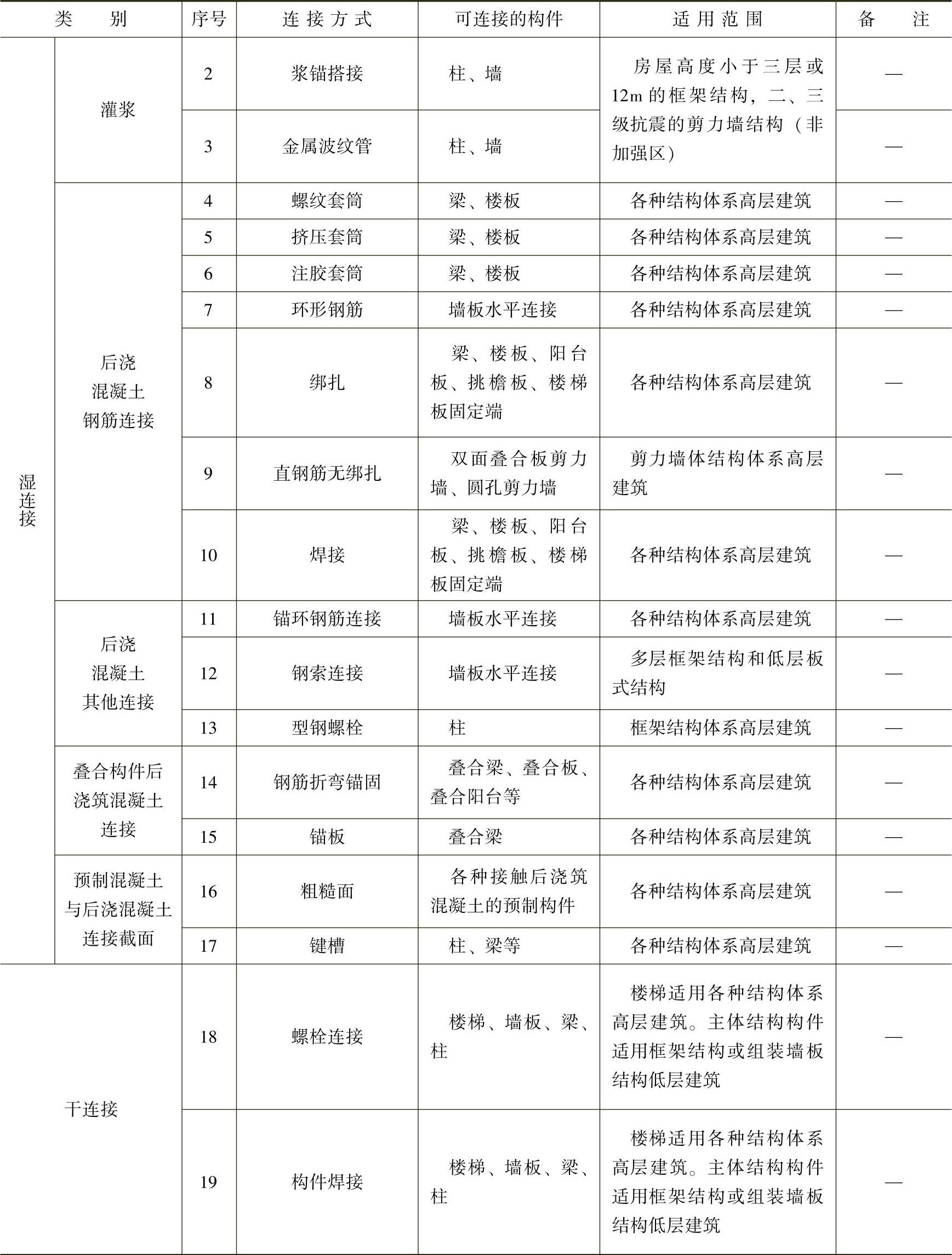

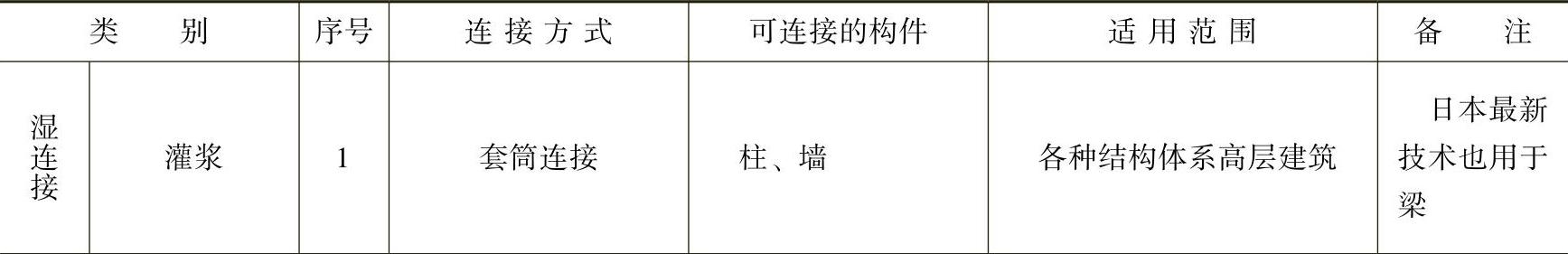

表1-5 装配式结构连接方式及适用范围

（续）

（3）主要连接方式图示

1）套筒灌浆连接方式，如图1-10所示。

2）金属波纹管浆锚搭接方式，如图1-11所示。

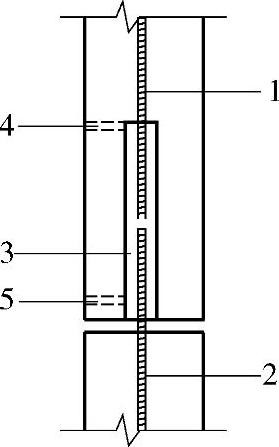

图1-10 钢筋灌浆套筒连接示意

1—连接钢筋 2—插筋 3—套筒 4—出浆孔 5—注浆孔

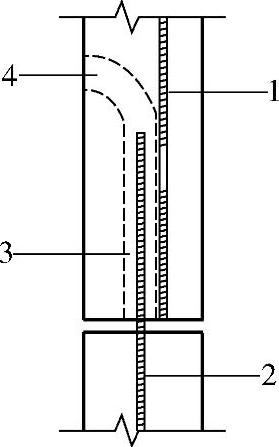

图1-11 波纹管浆锚搭接示意

1—连接钢筋 2—插筋 3—波纹管 4—管孔

3）环形箍筋浆锚搭接，如图1-12所示。

4）机械连接，如图1-13所示。

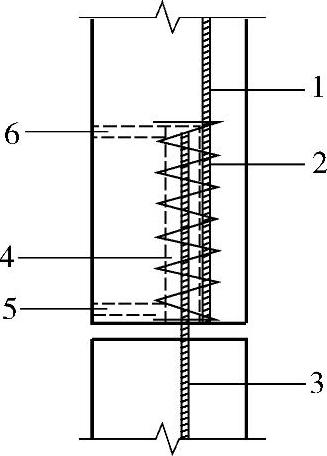

图1-12 环形箍筋浆锚搭接示意

1—连接钢筋 2—箍筋 3—插筋 4—空腔 5—注浆孔 6—出浆孔

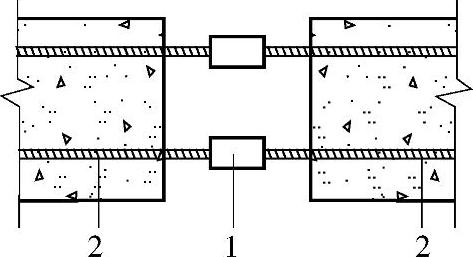

图1-13 钢筋机械连接示意(www.daowen.com)

1—机械连接接头 2—钢筋

5）钢筋搭接连接，如图1-14所示。

6）钢筋焊接连接，如图1-15所示。

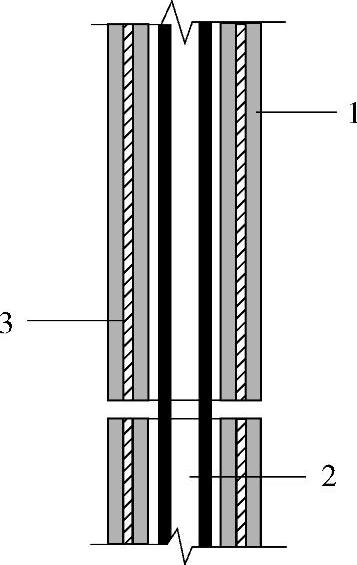

图1-14 钢筋搭接连接（双面叠合剪力墙或圆孔剪力墙板）

1—叠合板剪力墙或圆孔板剪力墙 2—搭接插筋 3—墙板钢筋

图1-15 钢筋焊接连接

1—上层剪力墙连接钢筋 2—下层剪力墙连接钢筋 3—坐浆层

7）钢筋预焊钢板连接，如图1-16所示。

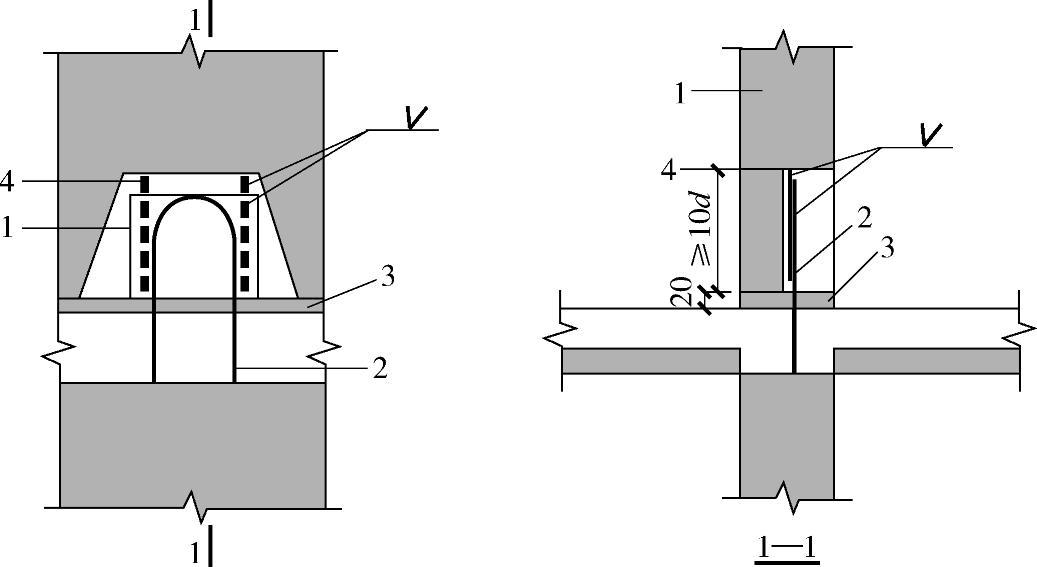

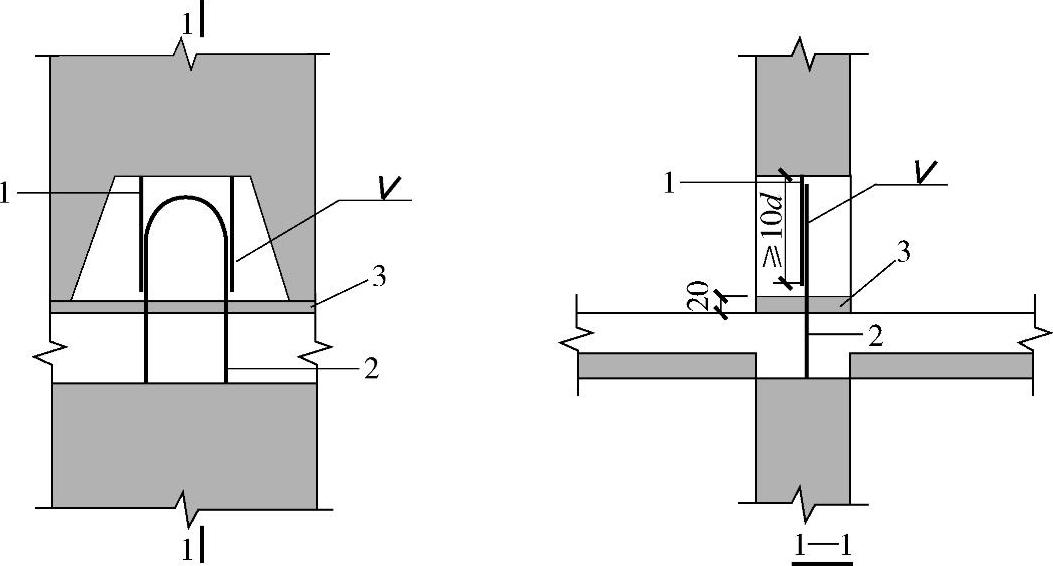

图1-16 钢筋预焊钢板连接构造示意

1—预焊钢板 2—下层剪力墙连接钢筋 3—坐浆层 4—上层剪力墙连接钢筋

8）钢筋套环绑扎搭接，如图1-17所示。

9）锚环钢筋连接，如图1-18所示。

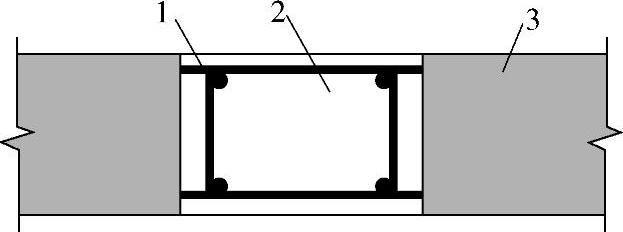

图1-17 钢筋套环绑扎连接

1—环筋 2—现浇区 3—墙体

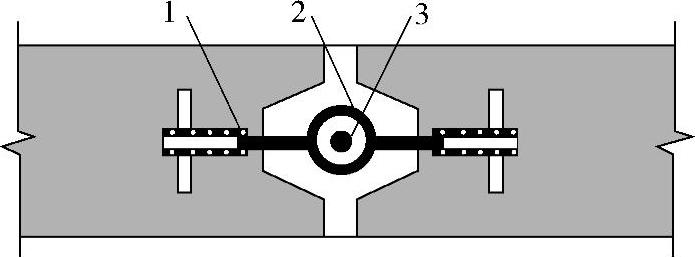

图1-18 锚环连接

1—预埋件 2—套环 3—插筋

10）钢索钢筋连接，如图1-19所示。

11）螺栓连接，如图1-20所示。

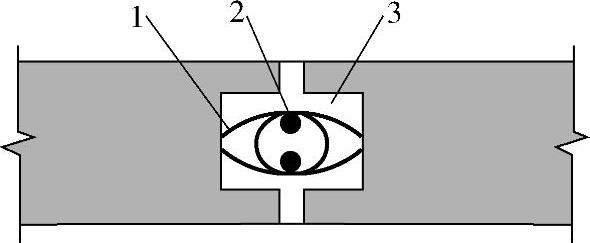

图1-19 钢索钢筋连接

1—环筋 2—插筋 3—灌浆区

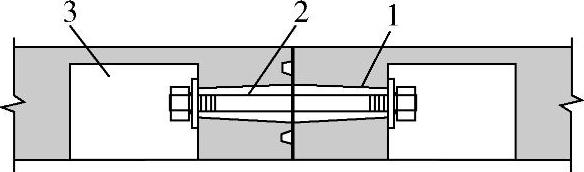

图1-20 螺栓连接示意

1—螺栓孔 2—螺栓 3—安装孔
