从机械搅拌澄清池排出的回收污泥水再经过浓缩机的进一步处理后，其出水直接进入回收水，其污泥进入脱水机经过脱水处理后的出水再进入回收水，最后将这些回收水与海水一起进入生水池，再次进入预处理系统。

1）浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成，如图6-10所示。浓缩池里悬浮在污泥中的固体颗粒在重力作用下沉降，上部则成为澄清水，澄清水由浓缩池上部溢流堰溢出，沉积到池底的矿泥由耙式刮泥机刮集到池底中心排矿口排出，此即为浓缩过程。一定浓度和流量的污泥均匀地流入浓缩池，刮泥机平稳地连续转动，刮出泥浆。浓缩机是长期连续工作的脱水设备。

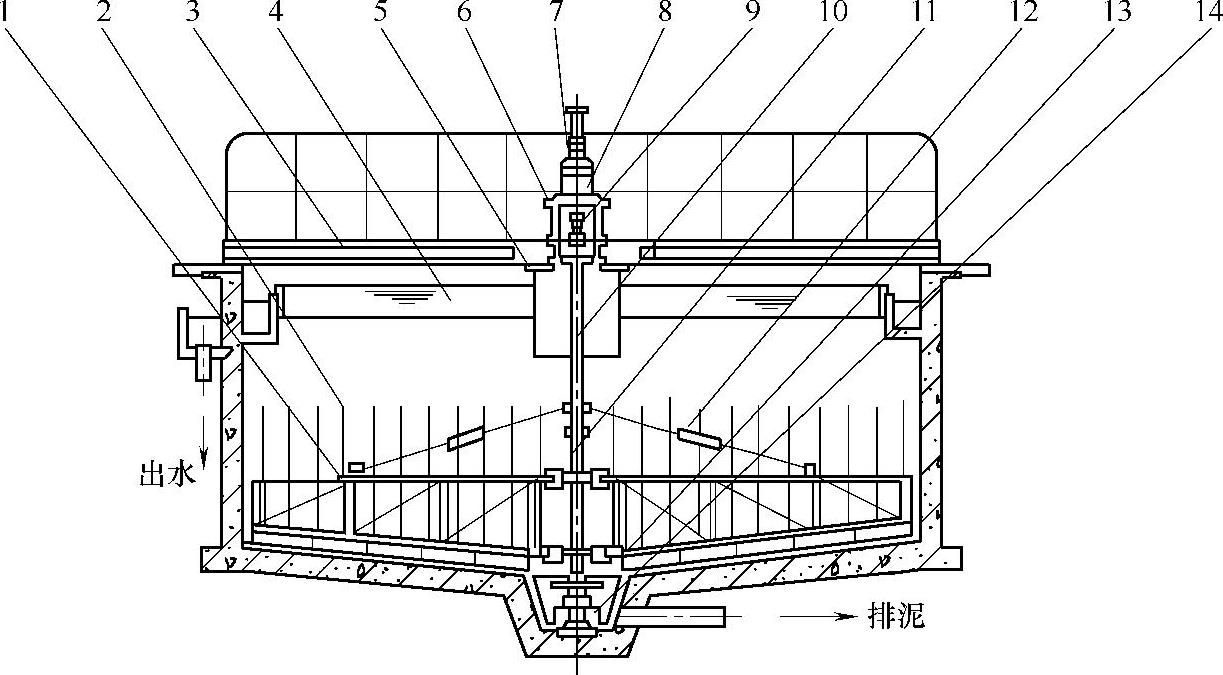

图6-10 污泥浓缩机示意图

1—刮集装置总成 2—栅条 3—钢梁总成 4—出水堰板 5—稳流筒 6—减速机座 7—行星摆线减速机 8—联轴器 9—连接轴系统 10—水下长轴 11—水下短轴 12—拉紧调整系统 13—小刮泥板 14—水下轴承座总成

2）污泥脱水机一般采用带式污泥脱水机和离心式污泥脱水机。由于离心式污泥脱水机比较带式的具有操作简单、安装方便、无需冲洗滤网及加药量少等优点，该工艺采用离心式污泥脱水机。(www.daowen.com)

离心式污泥脱水机主要由转鼓、螺旋、差速系统、液位挡板、驱动系统及控制系统等组成，如图6-11所示。

其工作原理是利用固液两相的密度差，在离心力的作用下，加快固相颗粒的沉降速度来实现固液分离的。具体分离过程为污泥和絮凝剂药液经入口管道被送入转鼓内混合腔，在此进行混合絮凝（若为污泥泵前加药或泵后管道加药，则已提前絮凝反应），由于转子（螺旋和转鼓）的高速旋转和摩擦阻力，污泥在转子内部被加速并形成一个圆柱液环层（液环区），在离心力的作用下，比重较大固体颗粒沉降到转鼓内壁形成泥层（固环层），再利用螺旋和转鼓的相对速度差把固相推向转鼓锥端，推出液面之后（岸区或称干燥区）泥渣得以脱水干燥，推向排渣口排出，上清液从转鼓大端排出，实现固液分离。

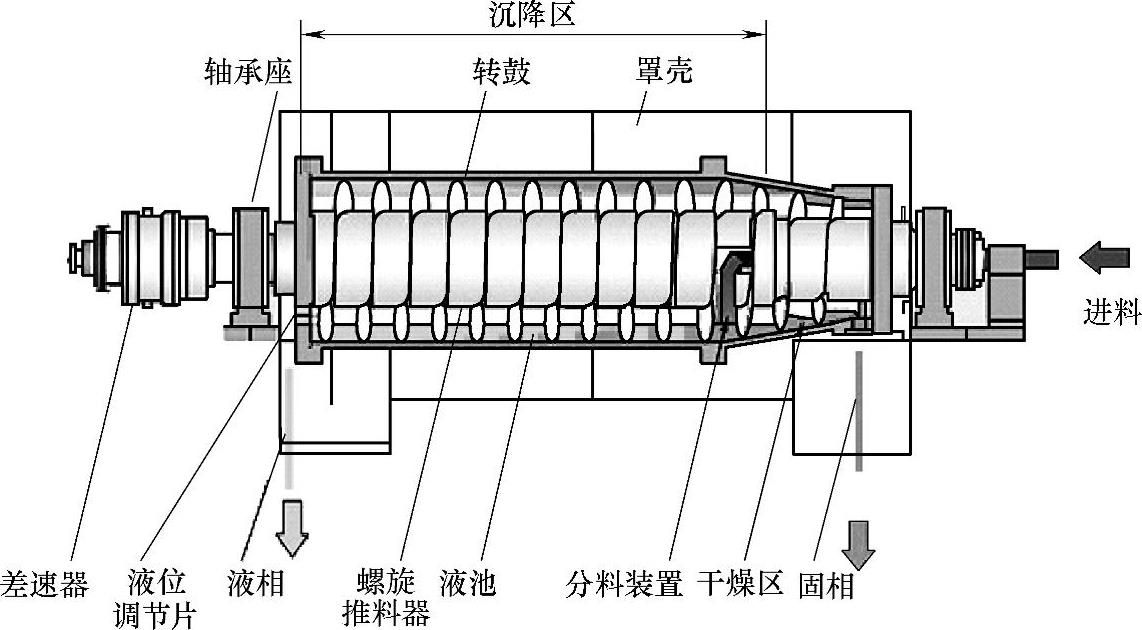

图6-11 离心式污泥脱水机结构示意图
