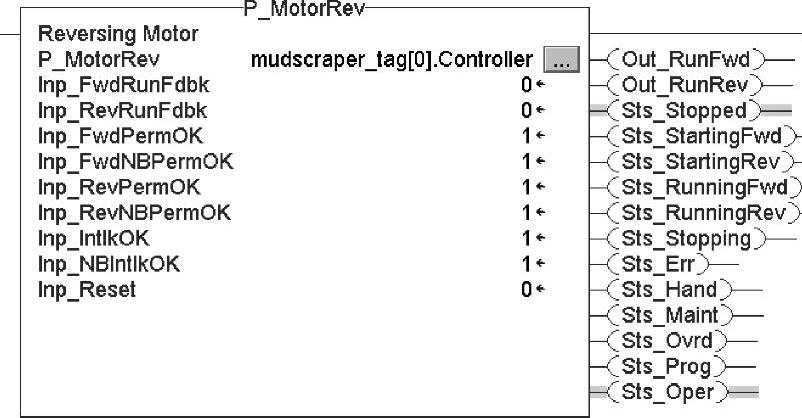

P_MotorRev指令以多种模式控制一个双速电动机(FVR,正向/反向/停止电动机)并监控其错误状态。例如,操作一个简单的双速电机。该指令支持电动机的三种状态:正向运行、反向运行和停止。电动机有无运行反馈均可。如果存在反馈,则可以用来确认电机在接到命令后是否运行,若不运行,则产生报警。在刮泥机控制例程中,用P_MotorRev指令来实现刮泥机的控制,如图3-34所示。
通用的Add-on指令包括P_Alarm指令、P_Mode指令、P_Intlk指令、P_Perm指令、P_Reset指令和P_Runtime指令等,应用这些通用指令与设备控制指令搭配使用,能够极大地简化程序的编写过程,同时配合FTView SE组态软件的Faceplate,可以达到方便而全面的控制目的。
图3-34 P_MotorRev指令
(1)P_Alarm报警指令
P_MotorRev指令中嵌入了P_Alarm指令及P_Mode指令,P_Alarm指令用于监视输入情况,并在某些特定的时刻进行报警。这一指令用于报警确认、报警复位、报警禁用/无效以及用于FactoryTalk Alarm和事件报警抑制。在P_MotorRev指令中嵌入4个用以提供启/停设备失败报警、联锁停机报警、设备故障报警、I/O点通信故障报警功能。P_Alarm报警指令如图3-35所示。
(2)P_Mode模式选择指令
P_Mode指令用来提供指令或者控制策略的模式选择。这里实现操作员、程序、超驰、维修及手动模式之间标准的仲裁。优先级由高到低如下:手动(最高)、维修、超驰、操作员和程序(最低)。P_Mode指令如图3-36所示。

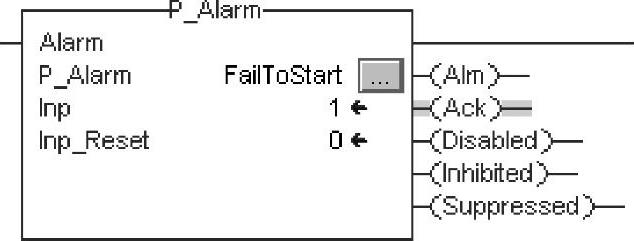

图3-35 P_Alarm报警指令

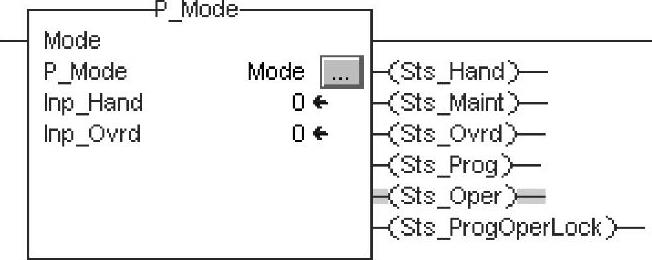

图3-36 P_Mode指令
(3)P_Intlk联锁保护指令

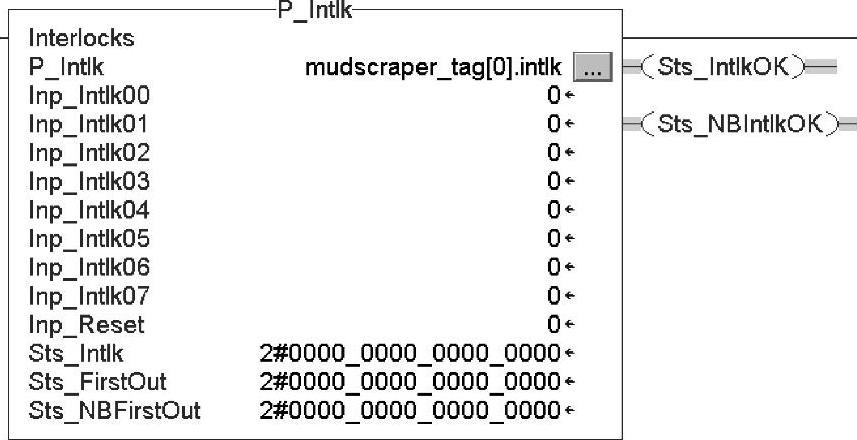

P_Intlk指令用于收集联锁条件,例如,停止一个正在运行的设备或阻止其起动。当有多个联锁条件或级联联锁条件时,用于停止设备或保持其不起动。P_Intlk指令如图3-37所示。
(4)P_Perm允许条件指令

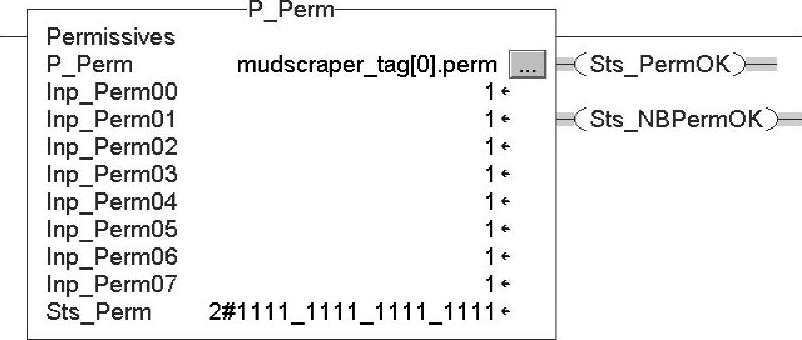

P_Perm指令是用于收集一台设备起动的允许条件。一旦设备处于运行,P_Perm被忽略。P_Perm指令如图3-38所示。
图3-37 P_Intlk指令
图3-38 P_Perm指令
(5)P_ResInh重起保护指令
禁止重起过程的Add-on指令用于防止大型电动机因为重起而造成损坏。这里用它实现刮泥机的周期运行功能。P_ResInh指令如图3-39所示。
(6)P_Runtime运行记录指令
该指令用于计算设备的运行时间和次数。维修人员可根据电动机的起动次数和时间长短,来判断是否需要对电动机进行维修。使用该指令,无需添加硬件设备的计数器,就可以实现一个运行时间计算或起动次数计数的功能。P_Runtime指令如图3-40所示。
在沉淀池系统中应用通用Add-on与P_MotorRev配合使用的方式,可以实现全面且安全的刮泥机控制功能:
1)多个允许条件设置功能;

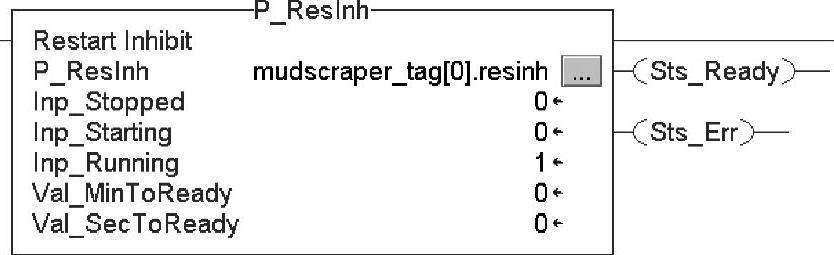

图3-39 P_ResInh指令

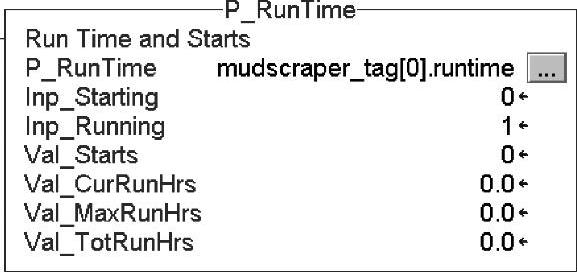

图3-40 P_Runtime
2)不同控制模式优先级配置功能;
3)多个联锁条件设置功能;(www.daowen.com)
4)设备故障报警;
5)起动次数及运行、停止时间运算显示功能;
6)限制重起时间设定及保护功能。
在应用上也省去了复杂的步骤及苦思逻辑的麻烦,这些逻辑均由Add-on指令内部逻辑来实现,只需以下几个连接步骤。
1.现场状态信号连接

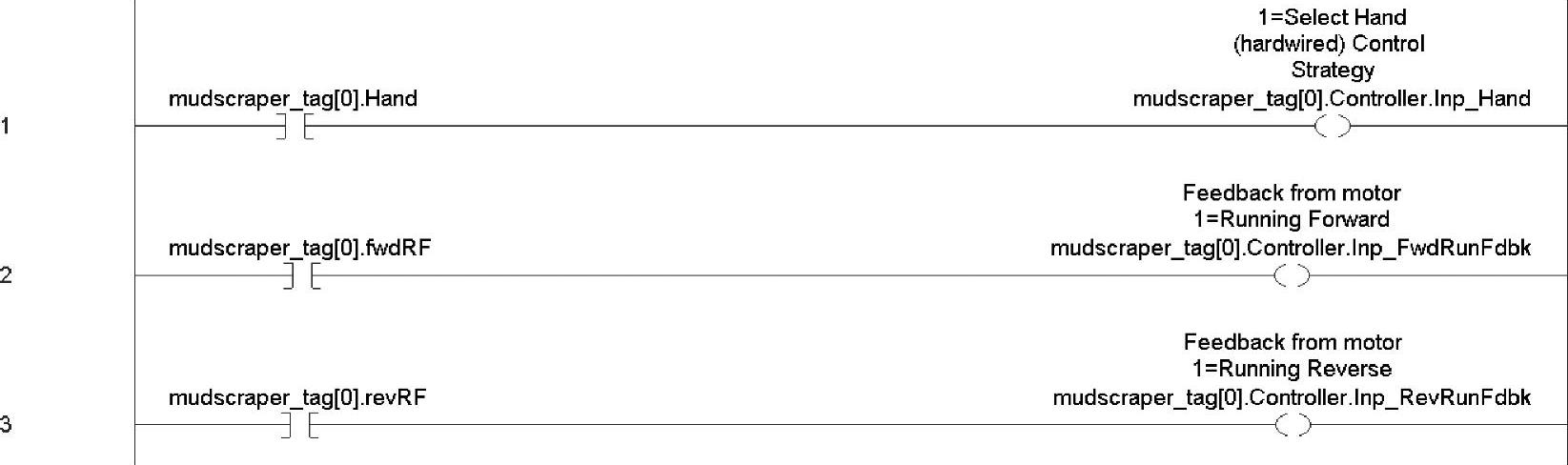

首先将刮泥机的手动/远程控制状态、正向和反向运行状态输入信号连接到该指令对应参数,如图3-41所示。
图3-41 刮泥机状态信号连接程序
2.程序控制输入命令连接
将程序控制刮泥机正向、反向运行和停止运行命令连接到该指令对应参数,如图3-42所示。

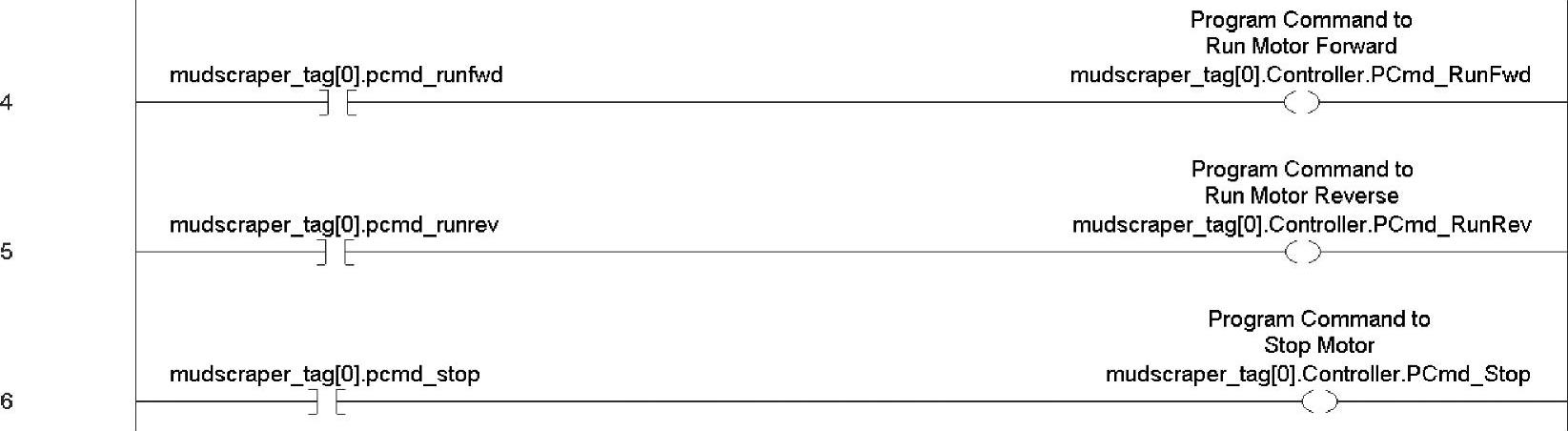

图3-42 刮泥机程序命令连接程序
3.刮泥机输出控制命令连接
将控制刮泥机正向、反向运行及停止命令连接到输出命令,如图3-43所示。

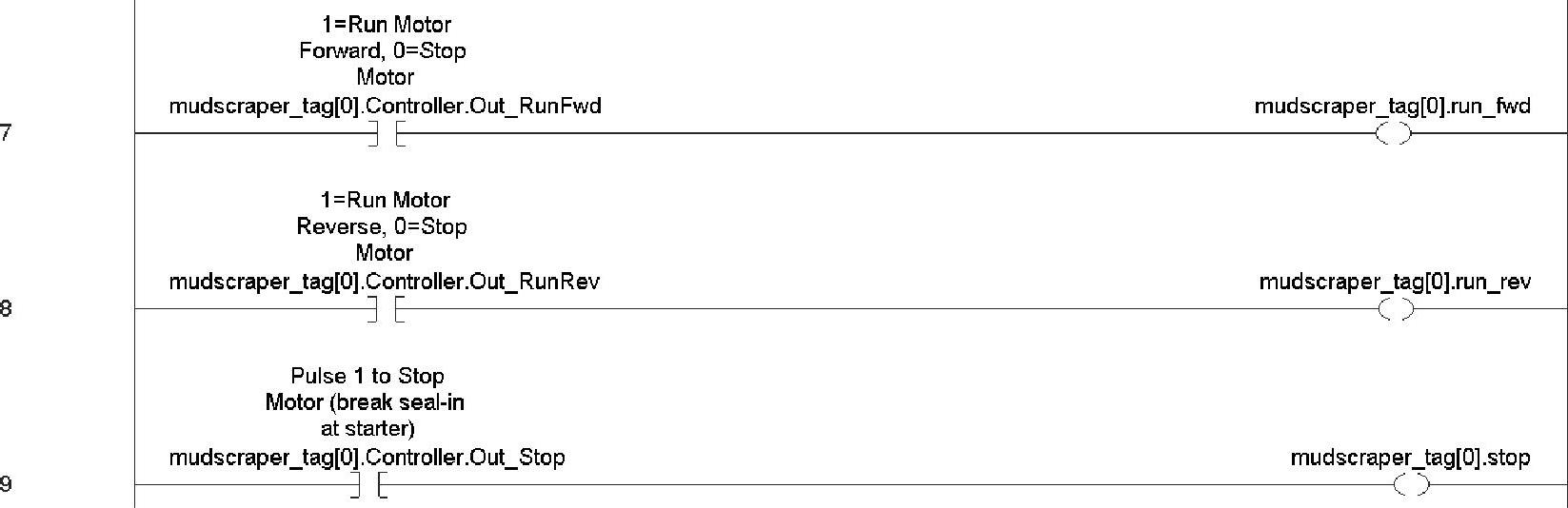

图3-43 刮泥机输出控制命令连接程序
4.P_Intlk指令参数连接
将P_Intlk的状态位与P_MotorRev指令的Inp_Intlk OK输入相连,来实现联锁条件发生时,保持设备不起动及设备运行时对设备进行停机操作;刮泥机运行的联锁条件是油泵故障、电气故障及运行超程,如图3-44所示。

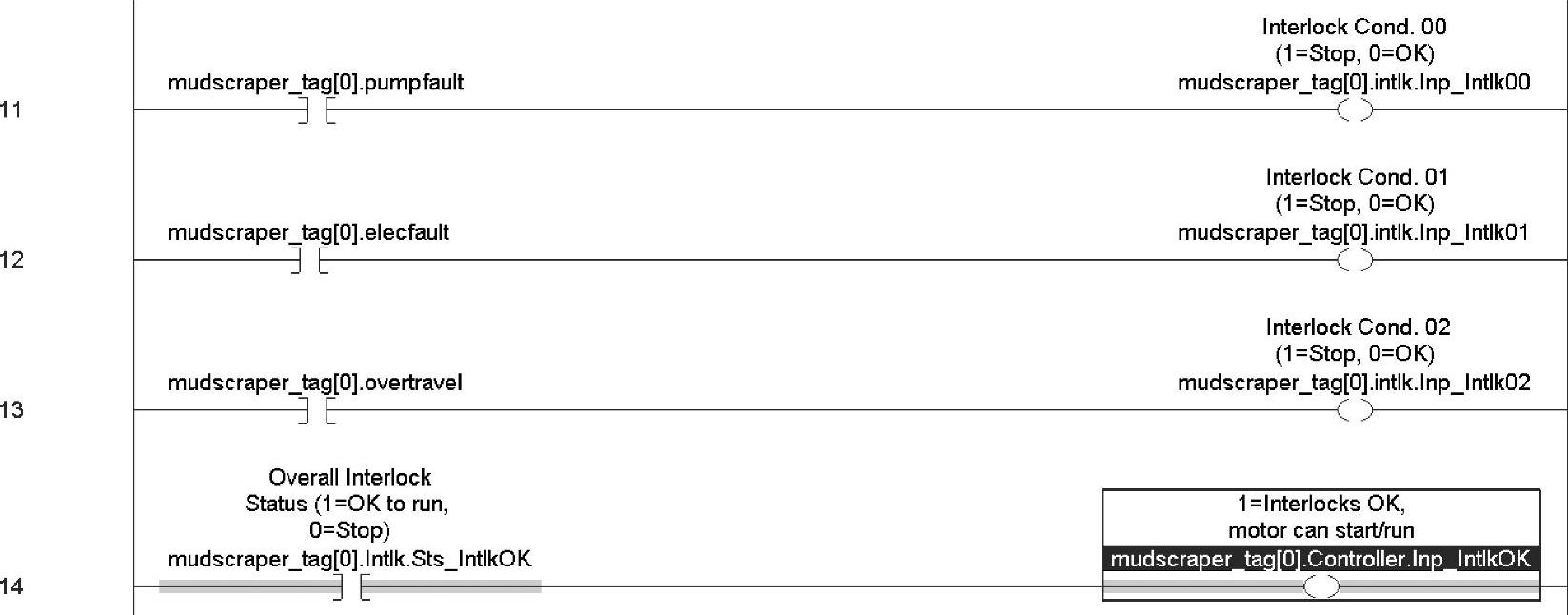

图3-44 刮泥机联锁保护参数连接程序
5.P_Perm指令参数连接
刮泥机正向/反向运行允许条件为油泵故障、电气故障、正向/反向未到位,如图3-45所示。
6.P_RunTime指令参数连接
将刮泥机P_Motor指令中的起动状态、运行状态连接到P_RunTime的对应参数,如图3-46所示。
7.P_ResInh指令参数连接
将刮泥机P_Motor指令中的停机状态、起动状态及运行状态连接到P_ResInh的对应参数,如图3-47所示。

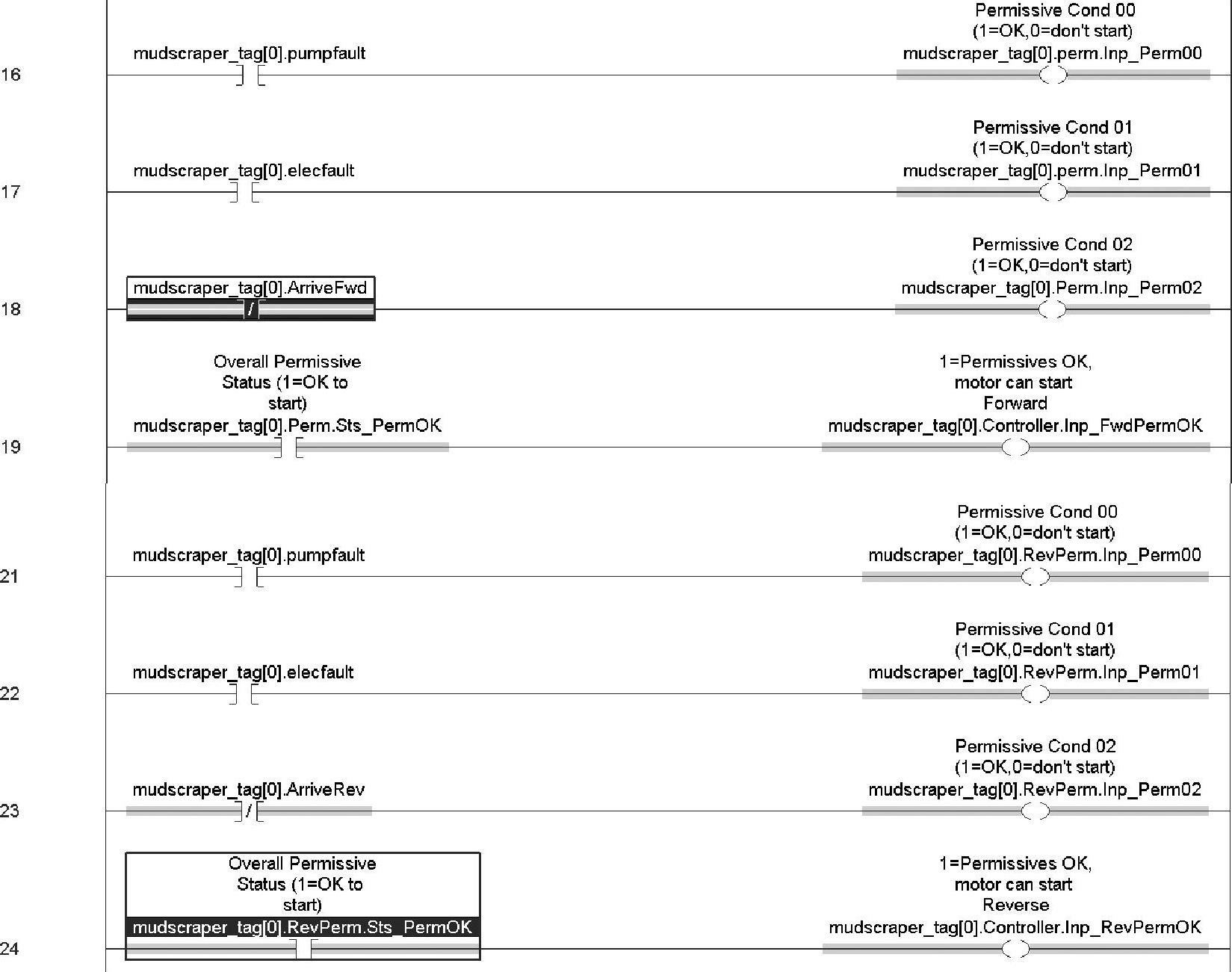

图3-45 刮泥机允许条件参数连接程序
图3-46 刮泥机运行记录参数连接程序
