配水井:天然水源经管网送入净水厂后,首先进入配水井中,配水井的作用是减少流量变化给处理系统带来冲击。在配水井中检测其原水流量、原水浊度、pH值、温度、液位值等信息,并且根据测得的信息及净水厂的具体净水能力来分析并控制进入净水处理厂中进行处理的水量及加药量,同时,也接收经过滤池处理后不达标的部分回流水将其再次进行净化。
原水经配水井的配水进入到净水过程后,需要在混合池、絮凝池中进行混凝处理,混凝包括混合、凝聚和絮凝三个过程。这部分的工艺流程图如图3-2所示。

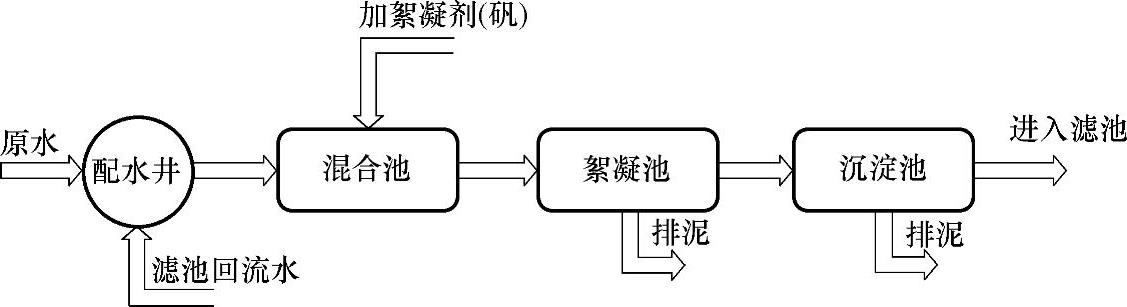

图3-2 配水及混凝沉淀工艺流程图
混合是指水处理工艺过程中投入的凝聚剂被迅速均匀地分布于整个水体的过程。在供水净水处理中,向原水投加凝聚剂,破坏胶体颗粒稳定并在水的紊动条件下使水中杂质颗粒碰撞、聚集、脱稳,形成易于从水中分离的絮粒,这一过程称做凝聚,它与混合过程同时发生。这是混凝过程中的第一阶段,其作用是促进药剂的溶解,将铝盐或铁盐等凝聚剂所产生的水解产物或高分子物质等快速、均匀地分散(扩散)到全部水体,从而使下一阶段的絮凝过程得以进行。因为铁盐、铝盐的絮凝速度极快,从形成单氢氧化合物到形成聚合物仅需很短的时间,聚合物形成吸附的时间也仅有几秒钟,因此混合过程应能适应反应时间的要求,加强水体搅动,缩短过程时间,在混合过程时间内使水体内的药剂分布均匀。
混合池是将供水处理的凝聚剂与原水进行混合的一种构筑物。供水混合处理的工艺有多种形式,其中有些形式需要在水池中进行。混合池的型式有:
1)机械搅拌混合池。可采用圆形或方形,以方形钢筋混凝土浇筑居多。一般池深与池宽之比为1∶1~1∶3,可采用单格,也可采用多格串联。为避免由于短流而造成反应不均匀,一般要求不小于两格串联。机械混合池是在池内安装搅拌器,使水和药剂混合。搅拌器可以是浆板式、推进式或透平式。(www.daowen.com)
2)分流隔板混合池。一种水力混合池,利用隔板使水流受到局部阻力,产生湍流而达到混合目的。池中最后一道隔板后的槽中水深应保持不小于0.4m,槽内流速采用0.6m/s左右,二道隔板的距离为槽宽的2倍,缝隙流速为1m/s。缝隙应淹没在水下至少0.1m。总水头损失在0.4m左右。
3)其他型式的混合池有水跃式混合池、跌水式混合池和反射锥体式混合池。
几种混合池的比较见表3-1。

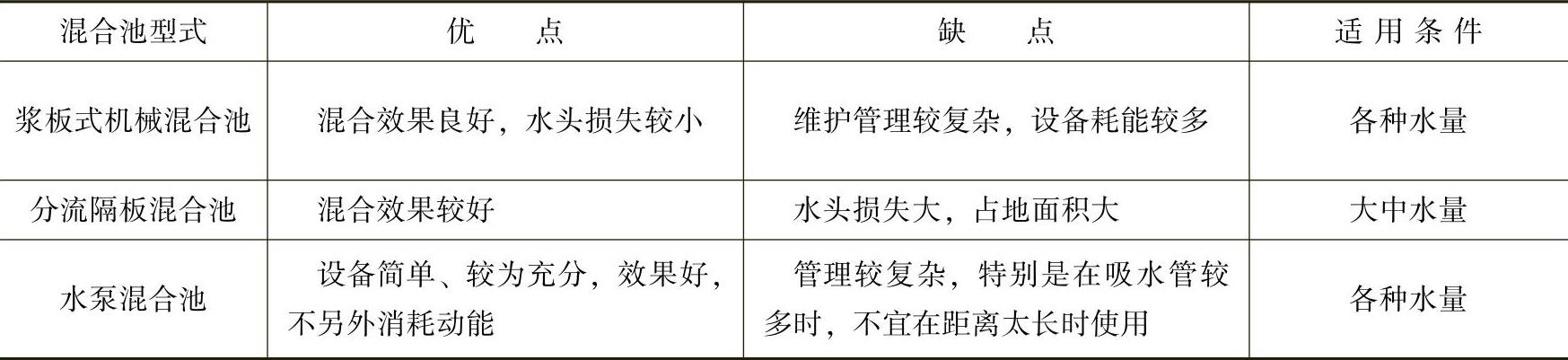

表3-1 几种混合设备的比较
