（1）通过ControlNet扩展远程I/O模块

通过ControlNet扩展远程I/O。这种方式在水处理行业应用十分广泛。下面以同样的方式进行介绍，硬件结构如图2-51所示。

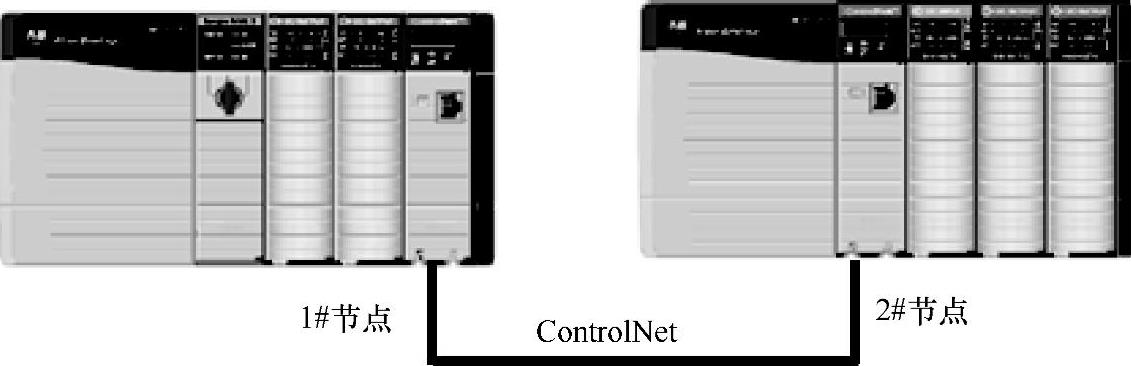

图2-51 实验硬件

通过ControlNet扩展远程I/O的步骤如下：

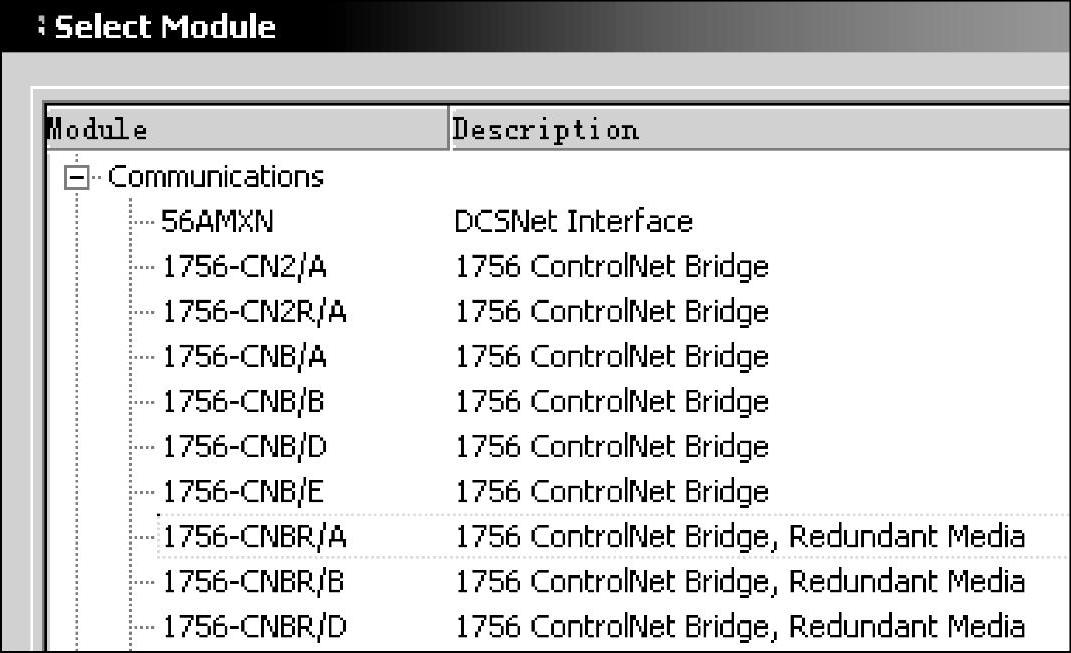

1）在模块选择列表处选择ControlNet通信模块（这根据实际情况而定），如图2-52所示。

图2-52 选择ControlNet模块

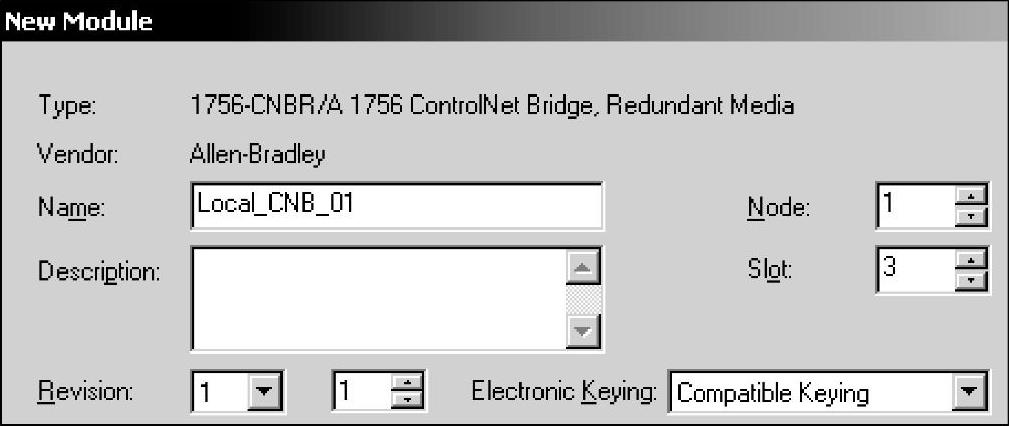

2）组态模块名称、模块在ControlNet上的节点号、模块所在的槽号以及电子锁信息，如图2-53所示。

图2-53 CNB（R）模块组态（一）

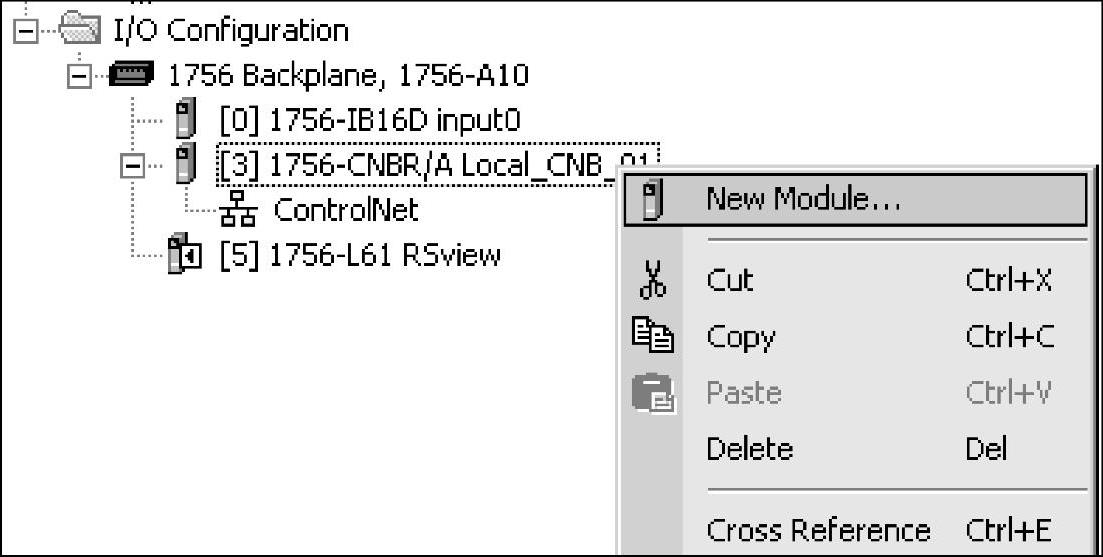

3）设置完毕后，单击“OK”，接受组态。然后在该模块上再次单击右键，选择“New Module”，开始添加远程“ControlNet”通信模块，如图2-54所示。

图2-54 CNB（R）模块组态（二）

4）弹出的模块处选择远程框架上的ControlNet通信模块（这根据实际的应用项目而定）。然后单击“OK”，如图2-55所示。

图2-55 选择远程框架上的通信模块

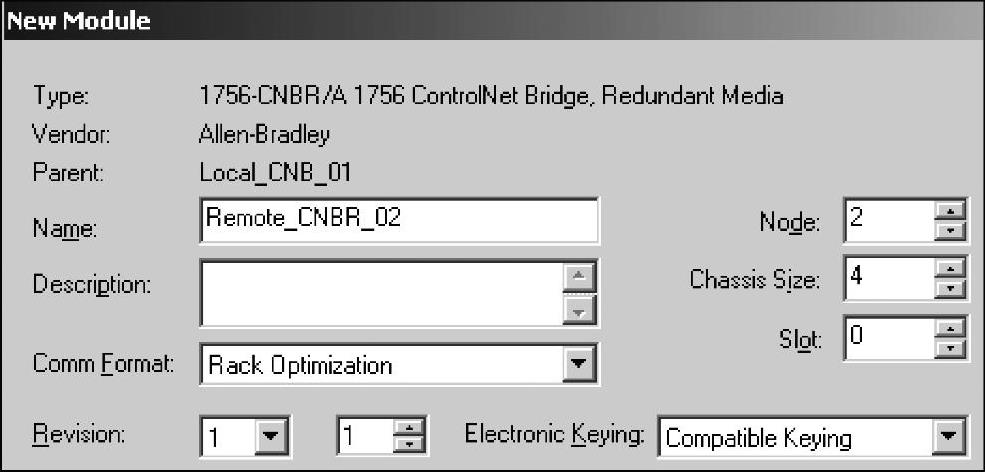

5）组态远程框架上的通信模块，除了模块名称、节点、槽号和电子锁的匹配这些信息之外，还有“Comm Format”（通信格式）和“Chassis Size”（框架大小）这两个选项，如图2-56所示。

图2-56 配置远程框架上的通信模块(www.daowen.com)

6）配置完毕后，单击“OK”即可完成。添加远程框架上的I/O模块，在远程通信模块上单击右键，选择“New Module”，如图2-57所示。

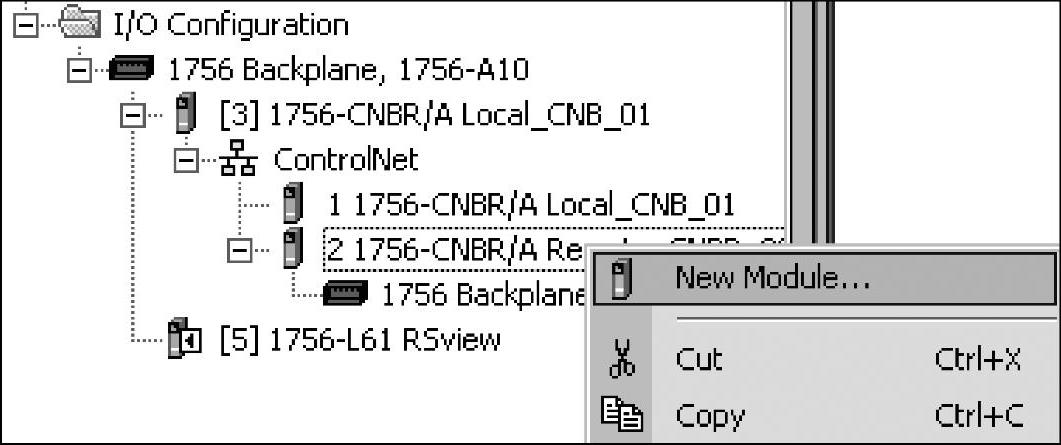

图2-57 添加远程框架上的I/O模块

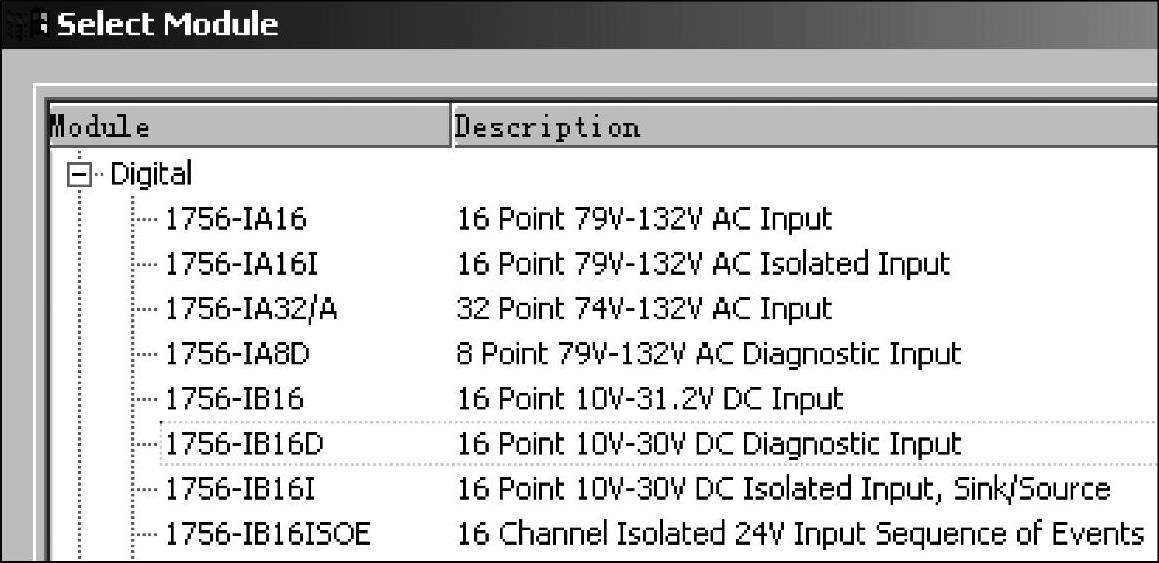

7）在弹出的模块列表中选择数字量输入模块，如图2-58所示。

图2-58 添加远程I/O框架上的输入模块

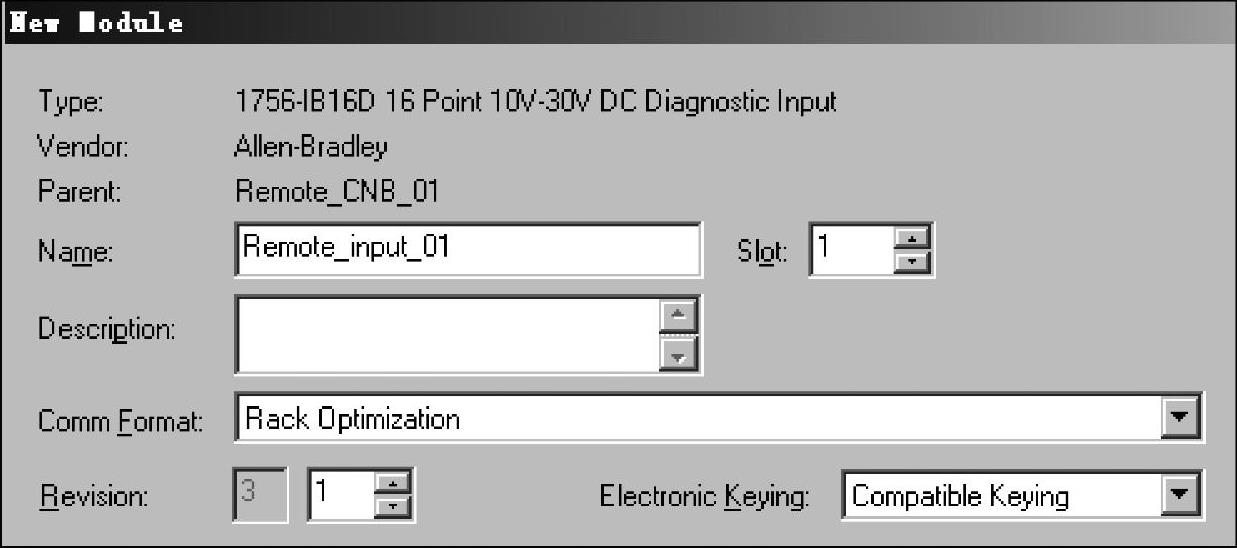

8）组态该模块，填写模块的名称、模块所在的槽号、通信格式和模块的电子锁等信息，如图2-59所示。

图2-59 配置远程I/O框架上的输入模块

9）组态输入模块完毕后会自动生成远程模块的结构体，如图2-60所示。

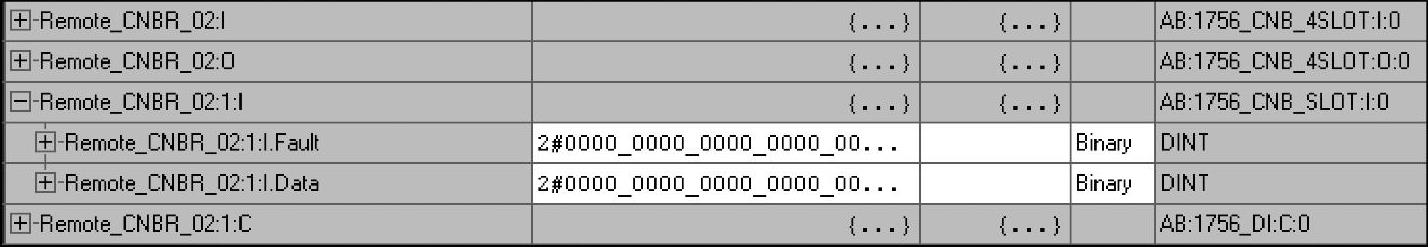

图2-60 远程I/O框架上的输入模块的标签结构体

（2）通过EtherNet/IP扩展远程I/O模块

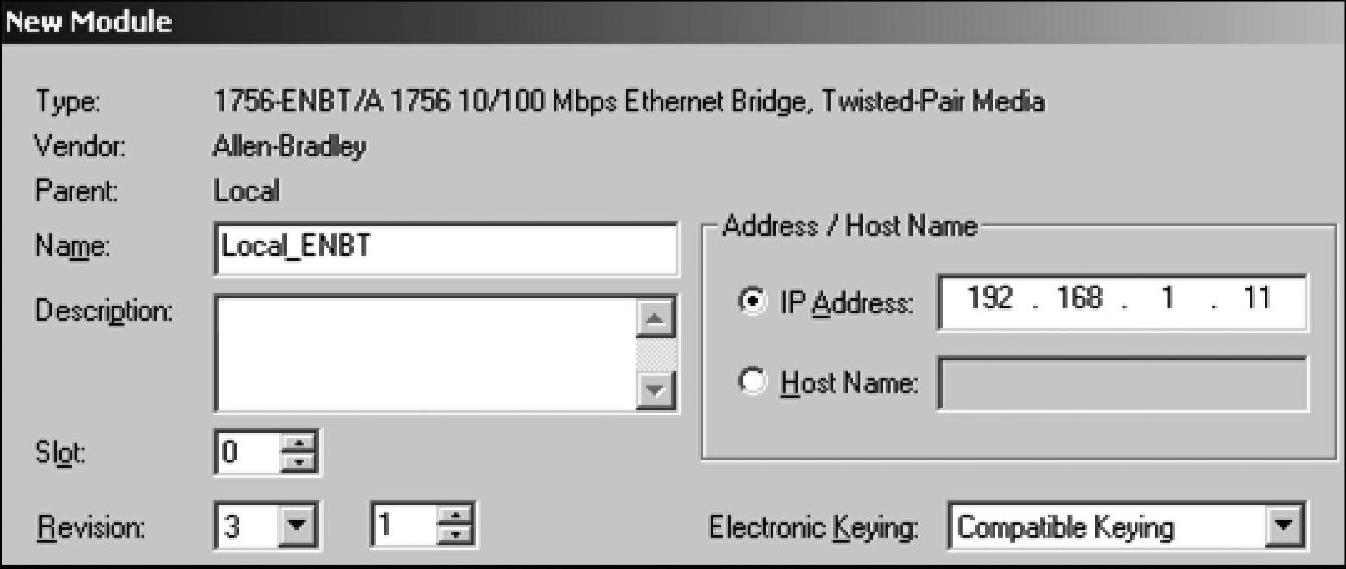

通过EtherNet/IP模块扩展远程I/O模块，大致过程与通过ControlNet扩展远程I/O模块基本一致。所不同的是EtherNet/IP添入模块的IP地址。本地ENBT模块的组态如图2-61所示。

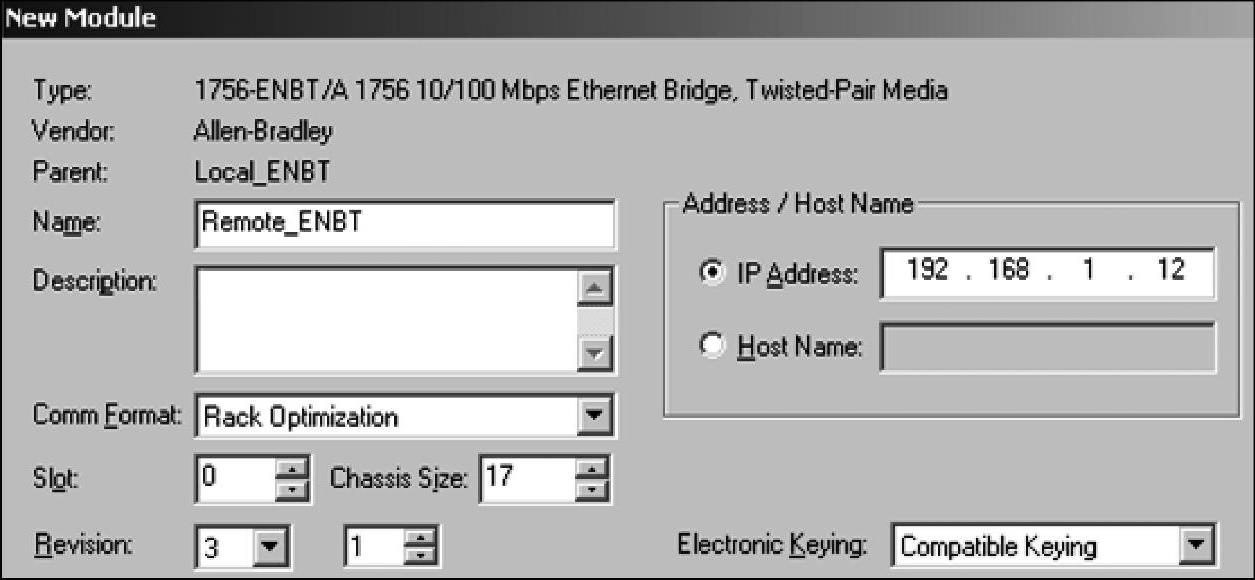

远程ENBT模块组态，如图2-62所示。

图2-61 本地的ENBT模块组态

图2-62 远程的ENBT模块组态
