1.框架

ControlLogix框架有4槽、7槽、10槽、13槽和17槽5种形式，并且对控制器所处的槽位没有要求。

框架的背板在模块之间提供了高速的通信通道。背板上多个控制器可相互通信，信息可通过背板完成不同网络间的路由，以达到网络之间的无缝集成。

在安装ControlLogix框架的时候，需要注意以下两点：

（1）框架间距

在控制柜内安装框架时，框架间距必须确保符合图2-5所示的要求。

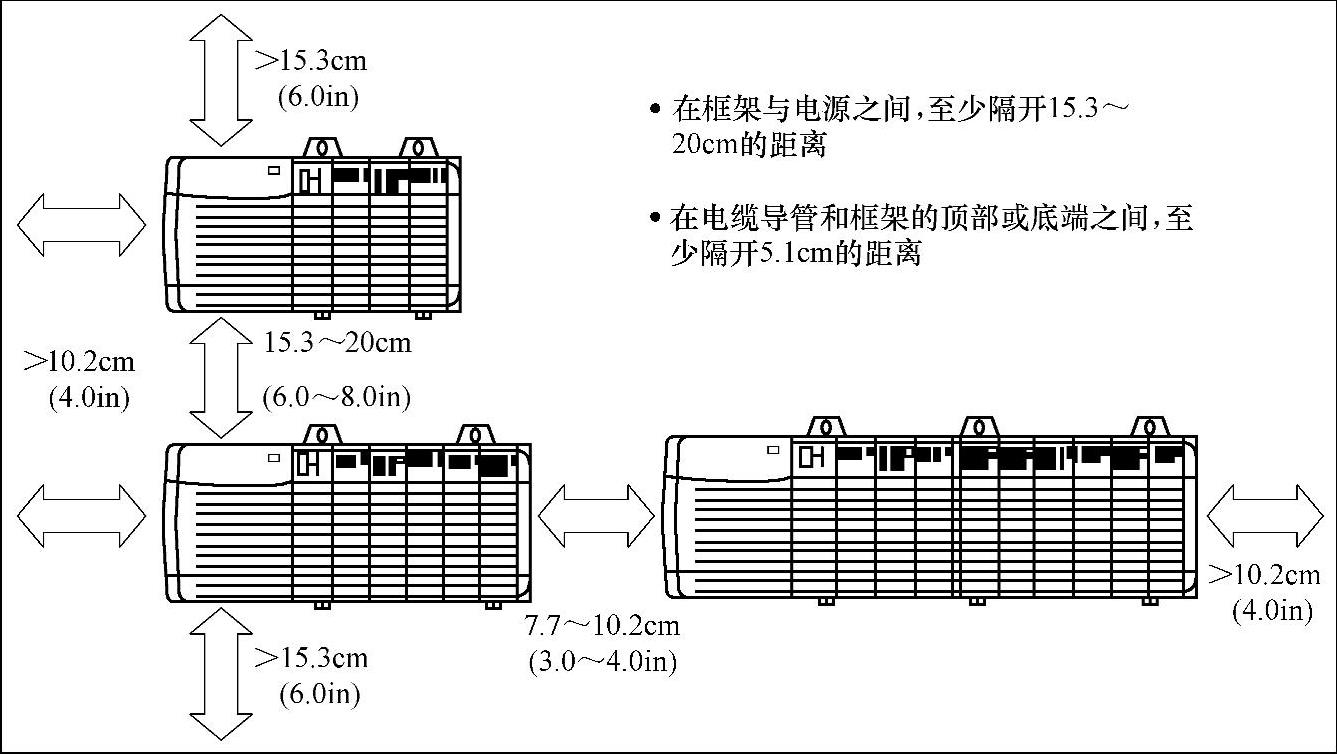

图2-5 框架间距要求

（2）接地

每个ControlLogix框架都有一个接地螺母，具体的位置如图2-6所示。

如果控制柜的面板上有多个框架，建议采用如图2-7所示的方法进行接地。

ControlLogix框架的5种规格如表2-1所示。

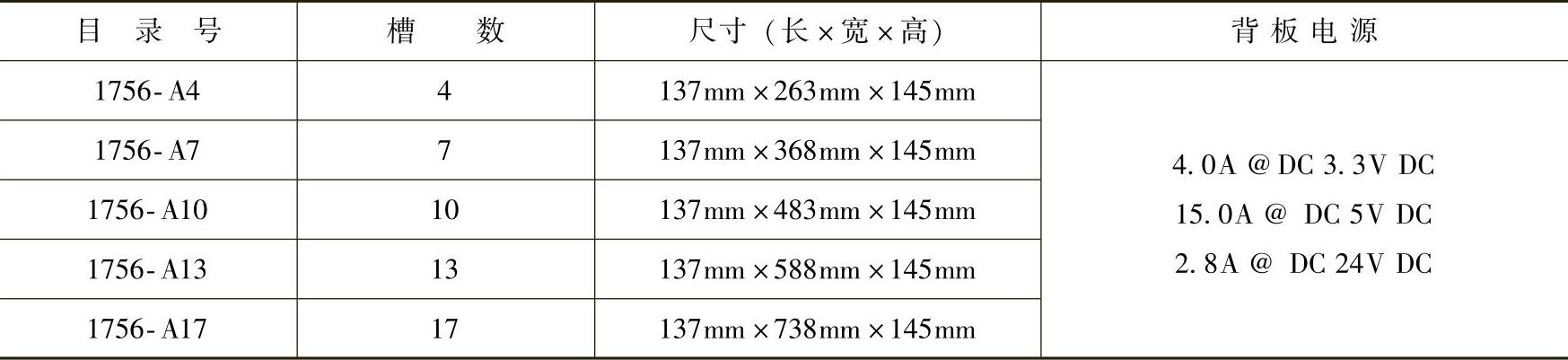

表2-1 框架类型(www.daowen.com)

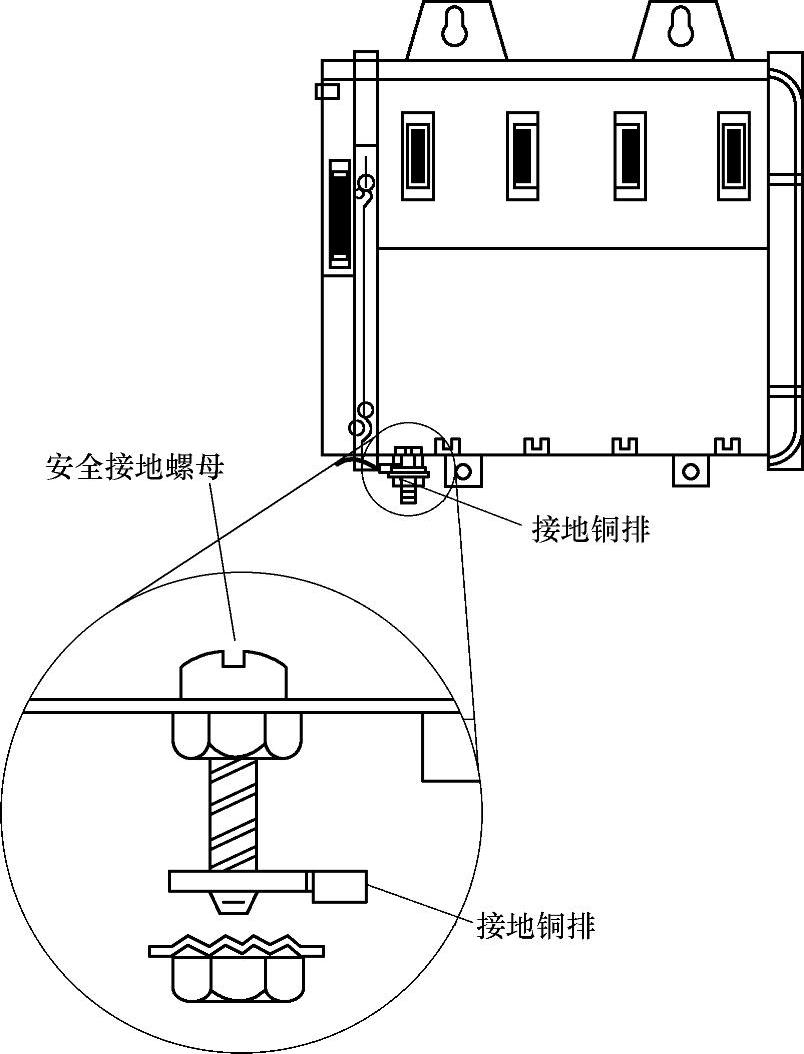

图2-6 框架接地

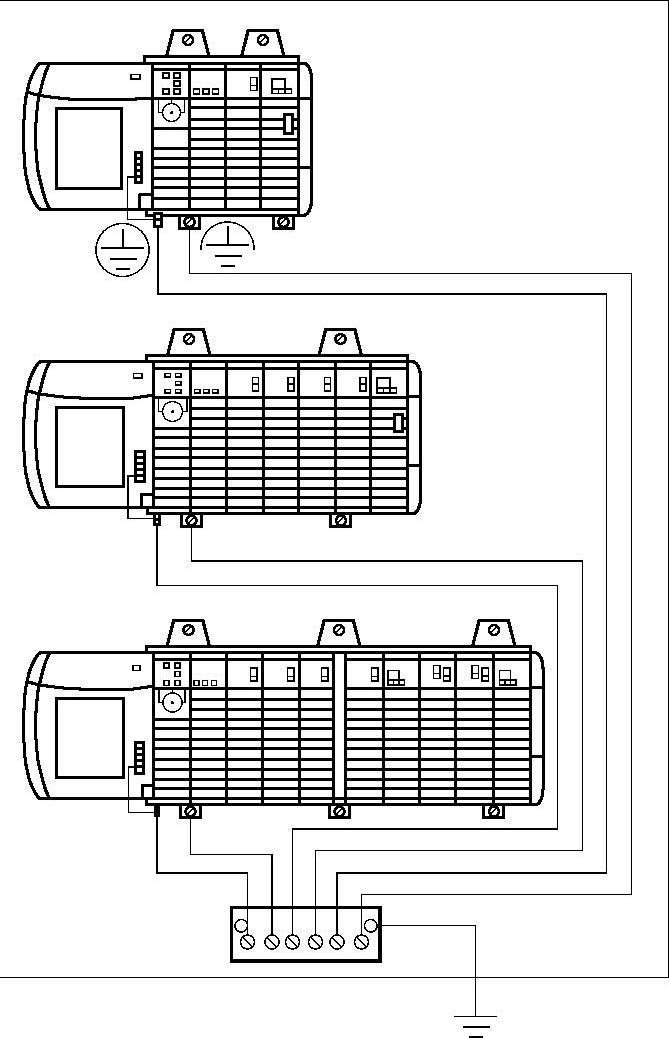

图2-7 多个框架接地

2.电源

1756框架上的电源模块直接给框架的背板提供1.2V、3.3V、5V和24V的直流电源。电源模块有标准电源模块（例如1756-PA72、1756-PB72、1756-PA75、1756-PB75、1756-PC75和1756-PH75等型号）和冗余电源模块（例如1756-PA75R和1756-PB75R等型号）。

严格地说，在选择电源模块时应当将框架内的所有模块的电流累加起来。1756-PA72和1756-PB72型电源模块提供10A的背板电源。1756-PA75、1756-PB75、1756-PC75和1756-PH75型电源模块提供13A的背板电流。对于电压的选择则要根据现场所提供的电源类型来进行。例如，现场提供220V的交流电压，框架内模块所需背板提供的电流在11A左右，则最好选择1756-PA75型模块。

当电源模块的供电电压降到极限电压以下时，每个交流输入电源模块都在背板上发出关机信号。当模块的供电电压回升到极限电压以上时，则关机信号消失。该关机信号可确保将有效的数据存入控制器的内存。

安装电源模块时，按照框架上的凹槽进行，如图2-8所示。

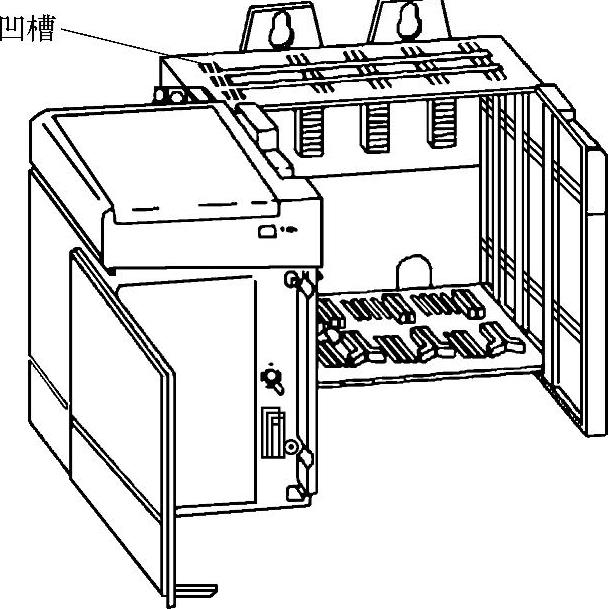

图2-8 电源安装
