改造前，北安桥已安全运营30年，病害较严重，分析原因：①原北安桥未设置防水层，致使桥梁雨水、化雪盐水下渗侵蚀桥梁主体；桥面伸缩缝破坏后，不再具备防水功能，造成雨水下渗，导致梁端和牛腿部位的碱蚀破坏；桥墩裂缝与混凝土老化和潮湿的环境有关；悬臂拼装体系，主梁两箱接缝部位桥面渗水导致碱蚀。主梁、墩柱及附属结构病害分别如下。

1）主梁

（1）挂孔牛腿部位混凝土碱蚀病害严重，主梁端部混凝土脱落、钢筋裸露，长约1.2m（如图6-3所示）。　

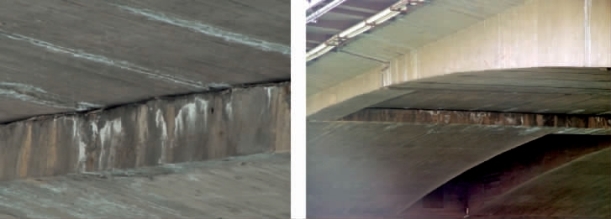

图6-3　挂孔牛腿部位碱蚀、露筋

图6-4　桥台与梁端接缝处漏水碱蚀

（2）桥台与梁端接缝处有漏水碱蚀现象，每处接缝长约1.7m，共约6.8m2（如图6-4所示）。

（3）1号墩上游主梁0号块根部开裂，裂缝宽3.2mm，长48cm。

（4）1号墩边跨两箱接缝位置碱蚀面积50cm×30cm。(www.daowen.com)

2）墩柱

（1）1号墩3号、4号支座下方墩帽开裂，裂缝长度分别为112cm和325cm。

（2）1号墩外侧有13条裂缝，2号墩内侧有4条裂缝，主要分布在墩帽上，裂缝宽约1.5mm，长约20cm。

3）附属结构

（1）人行道板：人行道板底面悬臂部分根部混凝土破碎，钢筋裸露，破坏面积合计约为8.8m2。

（2）伸缩缝：橡胶条破坏，致使伸缩缝失去防水防污功能。

（3）人行道花砖缺失102块，每块10cm×10cm。

（4）支座老化。
