城市老桥修复:下部结构设计

时间:2023-10-05 理论教育 版权反馈
【摘要】:鉴于原设计图散失,经调查分析,原金汤桥采用木桩基础,新墩采用φ800的钻孔灌注桩。2号墩新墩位从旧墩位沿桥中线往近岸一侧移6.204m,新基础施作不受老基础影响,桩长25m,共对称排列12根φ800的钻孔灌注桩。图4-52转动跨弧形横梁立面图图4-53转动跨端横梁构造图图4-540号桥台外形图图4-551号墩外形图图4-562号墩外形图图4-573号桥台外形图

城市老桥修复:下部结构设计

根据改建方案,原1号墩、2号墩墩身及基础拆除后,新建墩身外形与原墩身一致,但原砖结构改为钢筋混凝土结构,结构外围饰以25cm厚面砖,并通过钢筋网将钢筋混凝土结构与砖砌体结构连接成一体。1号、2号墩墩身宽度统一取10.23m(包括砖饰结构)。为减少圬工量,墩身采用空心薄壁形式,壁厚50cm。0号、3号桥台宽与桥宽一致,均为10.72m。桥台由原砖结构改为钢筋混凝土实体结构,前墙两侧做R=95cm的倒角。鉴于原设计图散失,经调查分析,原金汤桥采用木桩基础,新墩采用φ800的钻孔灌注桩

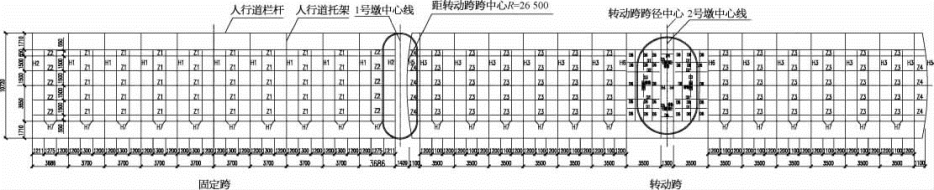

图4-49 桥道系纵横梁布置图

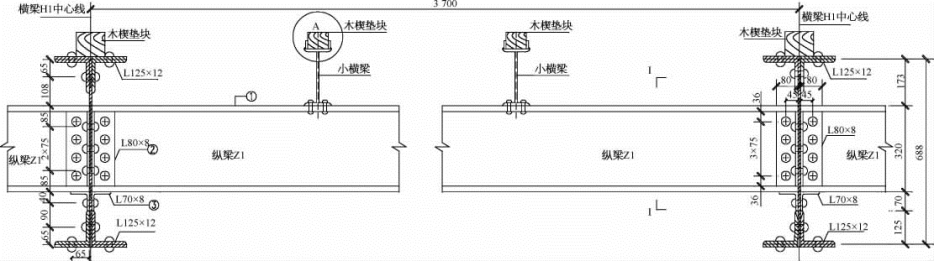

图4-50 典型纵梁构造图

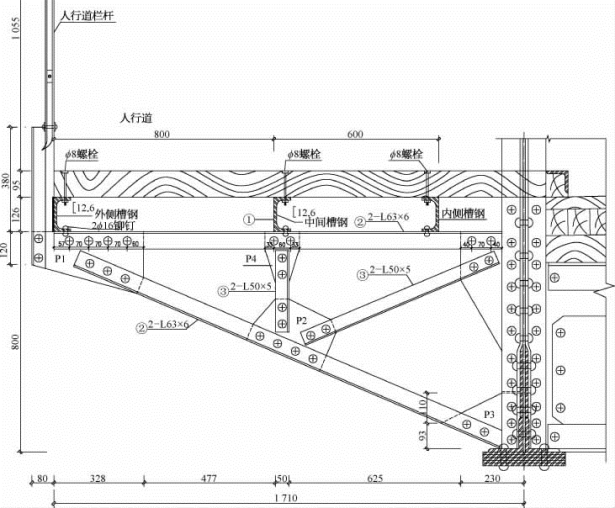

图4-51 人行托架构造图

根据地质资料报告、实测河床断面及通航要求,1号、2号墩基础顶面高程定为-3.9m,桩顶高程为-5.0m。因1号墩仍在原墩位施作,考虑到新桩通过原基础时扰动土体,故设计时将桩身加长至30m,共8根对称排列。2号墩新墩位从旧墩位沿桥中线往近岸一侧移6.204m,新基础施作不受老基础影响,桩长25m,共对称排列12根φ800的钻孔灌注桩。因亲水平台台顶高程为2.0m,常水位为1.5m,考虑水位变动在1m范围内,故将0号、3号桥台基础顶高程定为0.0m,桩顶高程为-1.1m,桩长25m,各墩台外形如图4-54~图4-57所示。

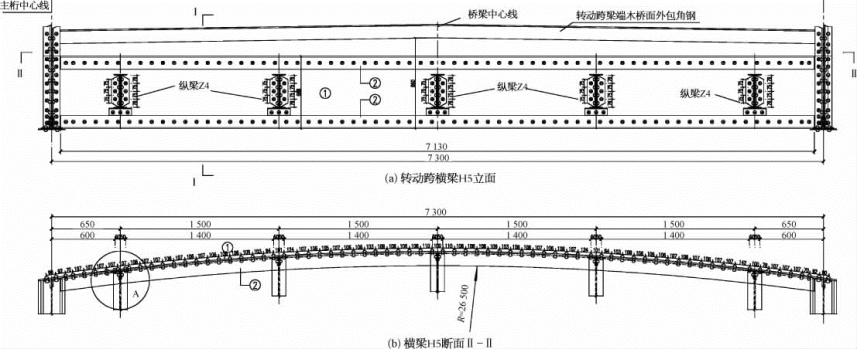

图4-52 转动跨弧形横梁立面图

(www.daowen.com)

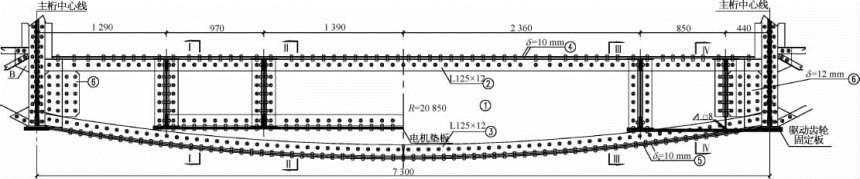

图4-53 转动跨端横梁构造图

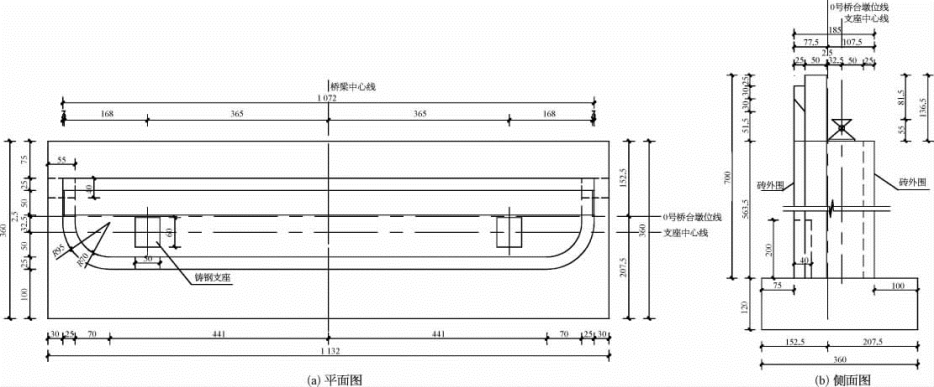

图4-54 0号桥台外形图

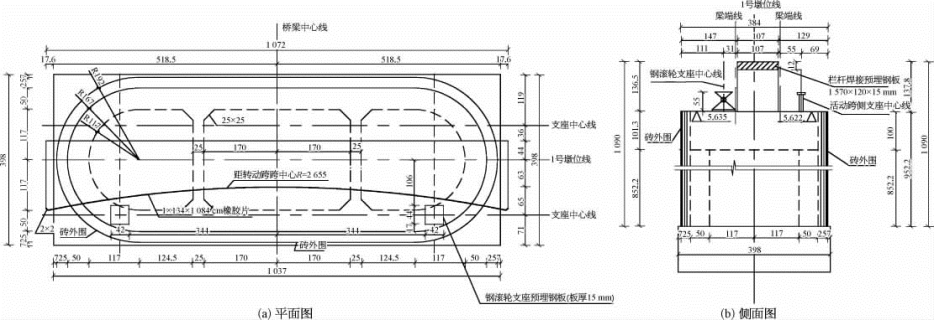

图4-55 1号墩外形图

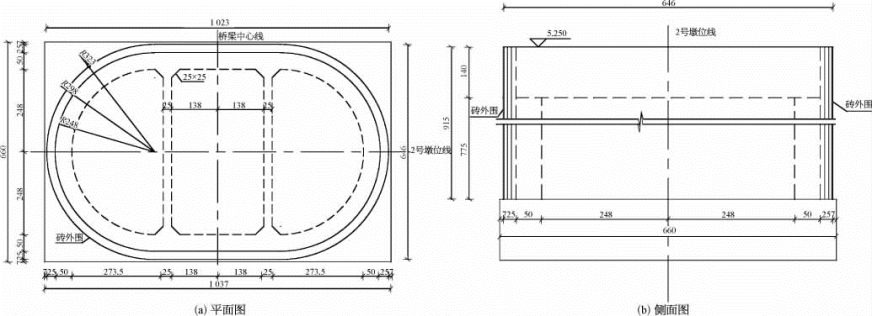

图4-56 2号墩外形图

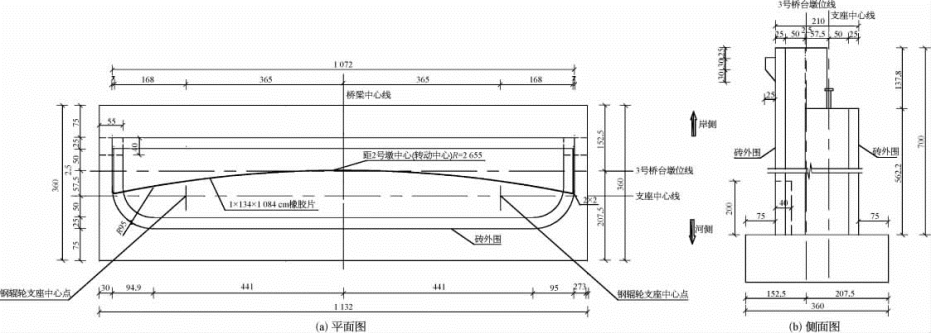

图4-57 3号桥台外形图
