根据实桥测量结果，绘制金汤桥原总体布置图、节点与主桁杆件详图、桥面系结构详图、下部结构外形图及开启系统原理图。

（1）桥梁总体布置图恢复。

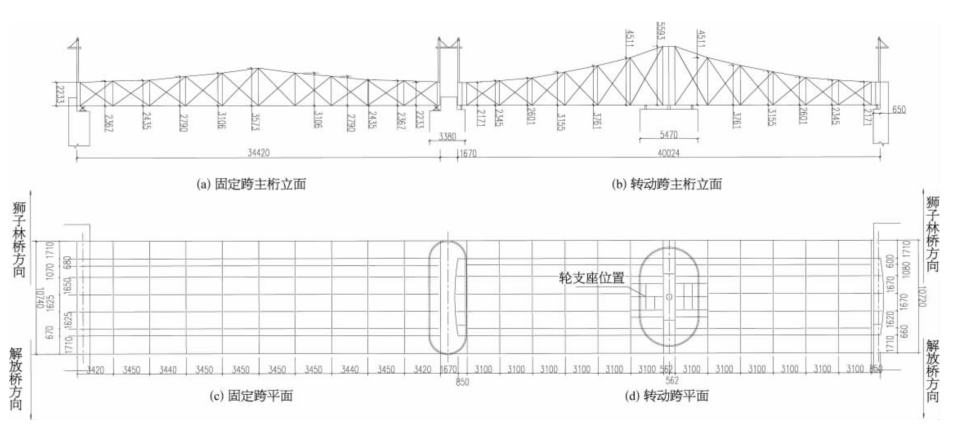

桥梁总体布置图包括平面总体布置图、立面总体布置图。根据现有的地形平面图资料，确定桥梁下部结构墩台的具体位置，进而确定上部结构、下部结构、支座之间的相对位置关系，以及固定跨与转动跨之间的相对位置关系，如图4-26所示。

图4-26　原金汤桥桥型布置图

　　（2）节点与主桁杆件详图恢复。

节点与主桁杆件详图的恢复主要包括：固定跨与转动跨上下弦杆、竖杆、斜杆的详细尺寸，主桁各杆件的连接方式，各节点的杆件组成和相对位置，各节点板的详细尺寸，主桁杆件铆钉规格及具体位置。根据桥跨结构实测数据，绘制各个细部构造的结构详图，同时结合金汤桥仅存的旧桥加固的文字资料，分析结构原始构造，并剔除后期维修加固的构件，最终恢复节点与主桁杆件的结构详图，典型节点构造如图4-27所示。(www.daowen.com)

（3）桥面系结构详图恢复。

金汤桥固定跨与转动跨的下平联主要由普通横梁、端横梁、纵梁及人行道托架组成，而桥面铺装已由原有的木桥面改造为普通钢筋混凝土桥面板上铺沥青混凝土面层。结合原桥仅有的木桥面铺装资料，恢复原始桥面构造图，最终完成桥面系结构详图。固定跨及转动跨典型断面及木桥面铺装构造如图4-28、图4-29所示。

（4）下部结构图纸恢复。

原金汤桥下部结构采用重力式墩台基础，开启跨边墩及中墩外形图如图4-30、图4-31所示。

（5）开启系统原理图恢复。

根据开启系统的量测结果，分析现存的传力装置，研究原有转动机构的传动机理、传动机构与桥梁上部结构之间的连接方式，以及传力装置之间合理的衔接关系，推断开启系统最初设计思想，恢复开启系统转动机构的原理图，如图4-32所示。
