城市老桥保护修复实践成果

桥梁结构测量是获得老桥结构及构件原始设计数据的基本手段,在详细查阅档案资料的基础上开展原桥的结构测量工作。根据档案资料及测量结果,分析结构原始构造,绘制各部件结构详图,并与照片进行对比。拼接各部分详图,组成完整结构详图。

(1)测量方法与工具。

金汤桥结构复杂,构件较多,对测量要求较高。测量小组采用卷尺、直尺游标卡尺以及地质罗盘等测量工具测量,具体测量流程如图4-25所示。首先将测量对象绘成轮廓草图,量取大样尺寸,输入计算机,绘制精确图形,在此基础上绘制各细部构造及铆钉位置,再输入计算机,绘制结构详图,去现场校对具体尺寸与构造。

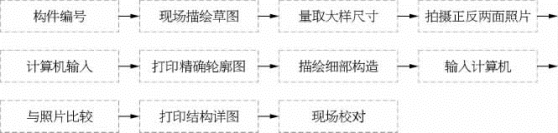

图4-25 桥梁结构测量流程图

(2)总体尺寸测量。

金汤桥结构特殊,不能将构件拆除进行测量。受结构以及构件位置所限,无法采用经纬仪测距仪测量。因此采用卷尺以及罗盘结合的方法测量总体尺寸,具体测量步骤如下:

①采用直尺测量各个杆件水平距离。

②采用罗盘测量各个斜杆的倾角。

③移去外侧人行道部分钢桥面板,采用直尺测量各个节点上下弦间高差。

④根据水平距离,利用斜杆倾角以及节点高差计算得到上弦节点的3个高差数据。

⑤结合实地量测的细部结构图分析3个数据,选取最符合实际的一个作为上下弦间高差。

⑥使用木梯测量桥梁门架的构造尺寸。

⑦根据节间位置以及节点高差确定立面图总体尺寸。

⑧在船上对桥梁下平联进行测量,以确定平面布置。(www.daowen.com)

(3)结构细部测量。

结构细部的测量工作包括以下内容:

①杆件尺寸的测量。

②节点板尺寸的测量。

③节点连接方式的确定。

④拼接板位置的确定。

⑤铆钉位置的测量。

结构细部测量部位包括主桁、下平联及人行道托架三部分,采用游标卡尺以及直尺测量。由于金汤桥为对称结构,故仅对转动跨以及固定跨各取1/4结构进行测量。其中,下平联连接方式相同,各选取2种纵梁(普通纵梁、小纵梁)和3种横梁(普通横梁、端横梁和小横梁)量测。参照档案图纸对人行道托架进行测量。

(4)开启系统测量。

金汤桥在过去的多次维修与加固中,开启功能已被废除,大部分传力和动力装置已缺失。本次对开启系统测量的主要目的是:详细测量现存的传力装置(如齿轮轴承等),以及传动机构与桥梁上部结构连接的具体位置,根据传动机构量测的结构详图,确定各传力装置与上部结构及传力装置之间合理的衔接关系,分析开启系统最初的传动原理和设计思想,恢复开启系统传动机构的原理图

(5)桥梁构件编号与拍照记录。

为明确桥梁各部件之间的关系,有必要对各节点及桥道纵横梁进行编号,为结构详图恢复工作提供标识。各部位编号用石粉笔标记在桥体相应部位,使得所拍照片与结构详图形成很好的对应关系。

主桁节点编号采用目前国际上通行的规则,即以金汤桥固定跨端部主桁上弦节点起始,沿纵桥向节点序号依次增加,至转动跨端部结束,主桁上弦节点的对应编号为U1~U25。以固定跨端部主桁下弦节点起始,沿纵桥向节点序号依次增加,至转动跨端部结束,主桁下弦节点的对应编号为L1~L25,编号图略。
