解放桥建成的近百年间，经历灾害、损伤，几经加固，原有平衡重与现有开启跨失去平衡，动力传输机构无法驱动开启体系，需进行结构称重，找出重心，重新进行配重设计，达到新的平衡，恢复开启功能。解放桥称重技术具有以下特点：

（1）利用维修加固主桁架搭设的支撑平台做支点基础，并做必要的加固。

（2）利用原桥下节点处铆钉孔加装铰接支座，用螺栓紧固，称重完成后拆除，不影响原桥结构。

（3）采用液压缸推举开启跨桥体安全可靠，省时省力。开启跨从0°开始被推举力旋转至α角和β角，与用电机通过上桥传动机构驱动开启跨旋转时的运动轨迹一致。

（4）称重施工技术含量较高，技术人员应制定详细施工步骤指导施工，跟踪整个施工过程，与测量人员共同采集和分析数据，根据所得数据计算结构总重和开启跨重心位置。

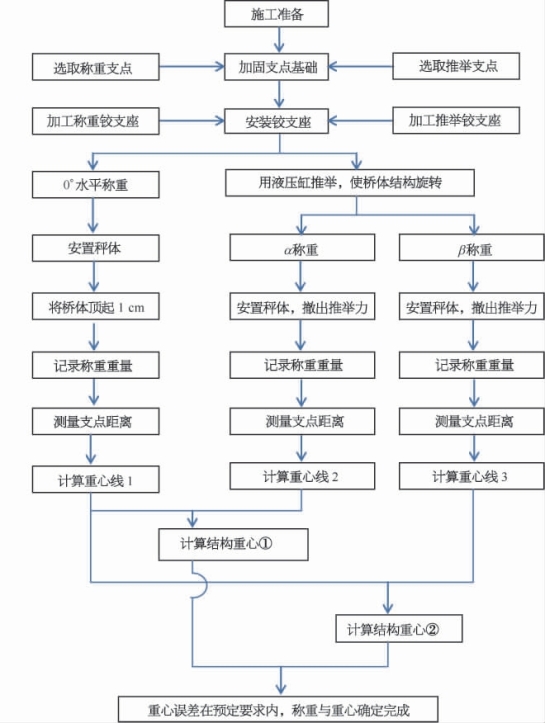

称重技术工艺流程如图3-46所示。

图3-46　解放桥称重技术工艺流程图

首先称出开启跨结构处于水平状态（0°）时的质量，计算出重心线1，旋转开启跨结构至α角、β角分别称重，计算出重心线2，重心线3。将重心线1和重心线2相交，其交点即结构重心。再用重心线1与重心线3相交，以验证结构重心，具体如下：

（1）在4个支点（L0、L0′、L6、L6′）处放置4台秤体，托起桥体（图3-47），通过称重得到反力P1、P2，测量得到支点间距离b1。通过计算得到开启跨结构总重G1和距离X1、X2，如下：

(www.daowen.com)

图3-47　解放桥称重示意图1

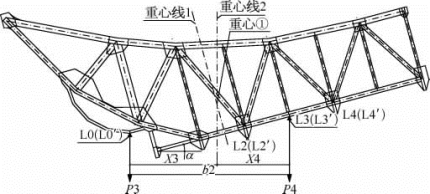

（2）将开启跨旋转到角度α（图3-48），通过称重获得反力P3、P4，通过测量获得支点间距离b2。通过计算得到开启跨总重G2和距离X3、X4，如下：

图3-48　解放桥称重示意图2

（3）计算两条重心线的交点坐标，即结构的重心①。

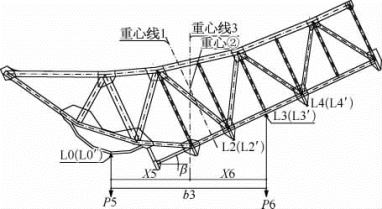

（4）继续旋转开启跨至角度β（图3-49），重复上述步骤（2）与步骤（3），计算出重心②，验证重心①。

图3-49　解放桥称重示意图3
