1）铆接工具与设备

（1）修孔用工具。

①矫正冲（又称“过眼冲”）：为两端细、中间粗的光滑圆柱体，最大直径等于标准孔径，矫正冲用于构件层较少、偏心距小的复合孔，以挤压的方式使孔壁产生塑性变形，使之同心。

②铰刀：用来扩孔的专用刀具，一般装在电钻或风钻上，对因偏心用矫正冲无法矫正的钉孔修整。

（2）加热铆钉的工具。

①烧钉钳：加热铆钉时用来向炉内摆放或提取铆钉。钳嘴长100～150mm，钳把长700～800mm，最佳尺寸应以使用人操作方便、实用为准。

②穿钉钳：是夹持烧红的铆钉穿入钉孔的专用钳子。为了穿钉准确迅速，使用轻便灵活，钳嘴按钉杆直径做成弧形，最佳尺寸以操作者使用方便、实用为准。

③接钉桶：烧红的铆钉常用扔接的方法传递，接钉者持接钉桶来接取。接钉桶可用薄铁板制成，要求轻便坚固、使用方便。另制4、5个钉盒，按长度放置冷铆钉备用。

④铆钉加热炉：有高频加热炉、焦炭炉等。高频加热炉卫生、高效，是铆钉加热的首选，但一次性投资较大，无后续铆接工程，会造成长期闲置。焦炭炉可自制，用鼓风机送风助燃，场地相对固定时炉体可稍大些，现场维修加固要求移动方便时炉体可小些。

（3）铆接铆钉的专用工具。

①液压铆钉机：具有铆钉和顶钉两项功能，能产生均匀、较大的压力，铆接质量和铆接强度都较高，且无噪音，但投资较大，如无后续铆接工程，会长期闲置。

②铆钉枪：是铆接的主要工具，配置相应窝头和冲头进行铆接和冲钉工作。要求枪体体积小、操作方便，可进行各种位置的铆接，根据进度要求需配置5～8支铆钉枪。

③顶把：其作用是顶住铆钉头进行铆接，常用的有3种。其中，抱顶把是靠操作者抱着顶钉；压顶把是利用杠杆原理顶钉的一种顶把；气顶把是利用压缩空气顶钉的专用工具。

2）去除旧铆钉的工具及方法

维修加固中，更换杆件要去除旧铆钉，检查发现有裂痕、脱皮、弯曲、压损现象的旧铆钉应去除、更新。铆接的新钉质量不合格要去除重新铆接，更换时可铲去不大于连接处铆钉总数的10%，但如连接处铆钉少于10支，只能一只一只更新。

①钻除钉头：先用手锤在钉头顶部重合钉杆轴线的位置敲出一个平面，用样冲冲凹，再用小于钉杆直径的钻头钻孔后用风冲冲出。

②锯断钉头：用小型手持圆盘锯锯断钉头，再用风冲冲出。

③切断钉头：用等离子切割机切割钉头，先将铆钉头预热，预热时，割嘴垂直于铆钉，预热速度要快，预热时要防止烤到钢板，开始切割时，割嘴接近、平行于钢板，先在铆钉中央自上而下切一条缝，使铆钉头分作两半，然后切除一半，再将另一半切除。

3）铆钉的选配

铆钉的直径、长度与孔径均按设计图选配。本工程均采用材质为铆螺3号钢的铆钉，φ22mm，孔径23.5mm，铆钉长度根据经验公式计算。

4）铆接操作安全要求

（1）桥上搭设的各层铆接工作平台应牢固可靠，周围设护栏，下设防护网。

（2）工作前应检查工具是否齐备，并穿戴必要的防护用品。

（3）铆合须对正，铆钉人和顶钉人要互相配合，必须先顶紧再铆，顶钉人和铆钉人要错开站立。

（4）铲钉时，要看清周围是否有人，防止误伤，钉头将切断时要轻打，严禁对面有人。(www.daowen.com)

（5）使用的夹钉钳要与铆钉直径相符，钳口、钳柄不得有裂缝。

（6）高空作业时，应站在牢固的脚手架上，系好安全带，禁止上下直线同时作业，工具材料应放置平稳，脚手架下不得有易燃物品。

（7）配备救生衣、救生圈等水上救护用具。

5）风动铆钉操作安全要求

（1）工作前必须检查铆枪、风顶把、风管阀门等是否完好，并经常清洗加油。

（2）吹净风管内杂物后连接风把，以免灰尘进入铆枪内，风管接头用卡子卡紧。

（3）带风压装卸风窝时，不可横向操作，枪口应向上或向下，不要看枪口。

（4）拉、安风管时要平顺，不得扭曲，高空作业时，风管应绑紧在架子上，工作时不得骑在风管上。

（5）不管是风顶或是抱顶，顶把人必须站在侧面，与铆钉人错开站立，施铆时铆钉枪正前方不得站人观看。

（6）抛接钉时，抛钉经过的路线不许有人经过或站立，操作人员必须戴安全帽、石棉手套、防护眼镜。高空抛投时，必须经过训练，获得熟练的技巧，投钉人和接钉人联系一致，看准目标，应向接钉人旁边投，不能过快，接钉时头部闪开，侧身伸臂顺势用接钉桶接住，并应经常冷却烧钉钳和穿钉钳，以防烫伤人及烧坏钳口。

（7）烧钉用炉火应严加看管，炉底与木平台之间应垫石棉板，清理出的热炭渣应及时浇灭、降温、收集在一起，集中处理，工作完毕后应熄灭炉火，清除余烬，拉闸断电，防火、防污染。

（8）配备灭火口、水箱等消防用品。

6）拼装安全要求

（1）拼装各种构件时，下部要垫稳，上部拉杆要拉牢，单个构件两边应支撑牢固。

（2）厂内大件拼装应搭设工作平台，平台应牢固、可靠，以防变形或压垮。

（3）使用起重机吊着拼装时要有专人指挥，必须慢升慢落，联接足够的螺栓、冲钉后才可松钩。

（4）高空拼装时，应站在牢固的脚手架上，下面不得有人，工具配件应放稳，防止坠落，工作完毕后，收好工具再下来。

（5）高窄构件完工后应平放，不得竖立放置。

7）铆接施工

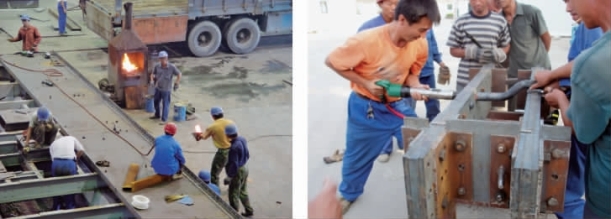

解放桥修复工程中，主桁结构构件之间的连接均采用铆接，铆接质量安全可靠，铆接现场施工如图3-24所示。

图3-24　铆接接钉与穿钉、顶钉

工厂、现场铆接施工结果显示，使用新一代铆接设备和新工艺的解放桥钢结构铆接质量良好，保持了原桥风貌，保证了结构连接安全可靠，传承了铆接工艺。
