城市老桥保护与修复创新实践:铆接试验结果

时间:2023-10-05 理论教育 版权反馈
【摘要】:根据解放桥构造特点,选取不同板层数与铆钉数,进行了8种铆接接头的工艺评定试验,以模拟实桥构件连接方式。通过相关的力学试验测试构件铆接的力学性能,为设计提供试验数据支持。在钉头外观尺寸检验合格的铆接接头中抽取试件,检验铆钉与板件的密实程度。表3-2钢的温度与火色对照表表3-3铆接工艺试验数据表铆接工艺试验结论。

城市老桥保护与修复创新实践:铆接试验结果

解放桥为修建于1927年的铆接钢桥,钢材限于当时技术,杂质比较多,硫、磷含量高,钢材表面渗入大量氮元素,这些原有钢材在受热的状态下,容易变脆。因此,解放桥原有钢材与目前新型钢材连接时不宜采用焊接方式,而应采用高强度螺栓连接或铆接。为保持解放桥的原始风貌,原铆接方式依旧保留,更换构件的连接将采用铆接工艺。

然而,一方面,由于钢桥的钢板较厚,铆接方法和铆接措施存在若干技术与工艺上的问题需要解决;另一方面,由于栓接和焊接工艺的发展,桥梁铆接工艺已极少应用,熟练的桥梁铆接技工极其缺乏,传统铆接工艺几近失传,而新一代铆接技术尚无规范可循。需通过试验来检验新一代铆接设备和工艺制作,并制定具体的施工工艺操作规程及设计准则,以保障解放桥关键构件连接的可靠性

考虑到铆接工艺对技工的技术水平要求较高,而解放桥需要缀合的钢板层数多、总厚度大,在缺少熟练技工,施工难度较大的情况下,如何制定好铆接操作中的各种工艺参数、确定铆钉的合理尺寸是修复工程需要重点解决的问题。根据解放桥构造特点,选取不同板层数与铆钉数,进行了8种铆接接头的工艺评定试验,以模拟实桥构件连接方式。工厂制作完成试件后,切开检验各项工艺指标,进而改进铆接工艺。通过相关的力学试验测试构件铆接的力学性能,为设计提供试验数据支持。

1)试验用钢料及设备

解放桥修复工程铆接结构材料包括原桥的钢材(相当于A3钢)及新钢材Q345qD钢材,板厚规格有8mm、10mm、12mm。型材为Q345qC钢,规格主要有L75×10、L80×8、L125×12。铆钉选用不经表面处理的半圆头铆钉,直径为22mm,材质为BL3。铆接试件如图3-20所示。

试验用的主要设备包括铆钉枪、热电耦合加热炉,分别如图3-21所示。

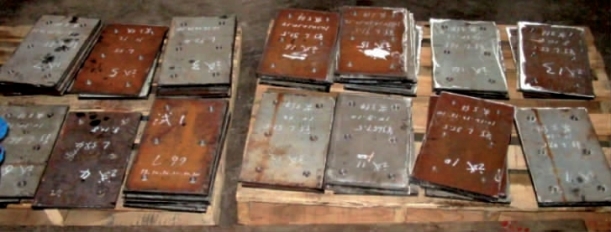

图3-20 铆接试件

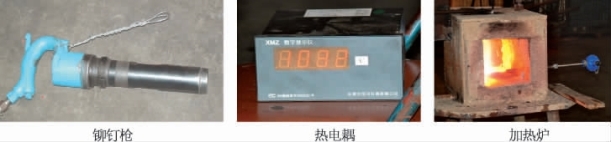

图3-21 铆接设备

2)铆接工艺评定

解放桥铆接工艺流程:构件紧固→修孔(铰孔)→铆钉加热→接钉与穿钉→顶钉→铆接。考虑到解放桥的施铆位置变化多,施铆方式选用风枪铆,即利用6kg/mm2的高压风作为动力施铆。根据图纸的铆接接头形式,对确定的8种铆接试件,针对钉孔直径、温度、铆钉长度要求进行工艺评定试验。

(1)铆钉长度确定。铆接的钉杆如果过长,铆成的钉头就会过大或过高,容易使钉杆弯曲;钉杆过短,则墩粗量不足,钉头成型不完整,影响铆接强度和紧密性,或刻伤板料。铆钉长度的确定是铆接工艺中的重要环节。钢制半圆头铆钉未铆合前钉杆长度L计算为

式中 ∑δ——板厚(总厚度);

d——铆钉直径;

α和β——调整参数。

各符号意义如图3-22所示。(www.daowen.com)

通过多次铆接试验对公式中的参数进行修正,最终确定α=1.1,β=(1.65~1.75)。用修正过的公式计算全桥各种铆接形式所需的铆钉长度,并逐一进行试验验证。

(2)铆钉与板件充实度检验。在钉头外观尺寸检验合格的铆接接头中抽取试件,检验铆钉与板件的密实程度。检查时,每钉量测三个截面的钉径,其平均值与孔径差小于0.4mm。检验结果表明,外观上铆钉基本充满了整个钉孔,用塞尺测量钉杆与孔的间隙在0.05~0.15mm,符合规范要求,如图3-23所示。

图3-22 铆接构件示意图

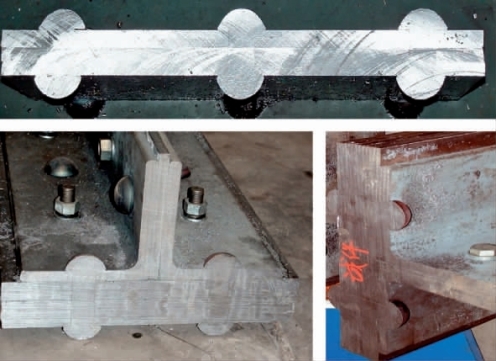

图3-23 铆钉与板件充实度检查

(3)铆钉加热温度及终铆温度。铆钉加热控制对铆接性能有较大影响。加热温度取决于铆钉材料和施铆方式。采用风动铆钉枪铆接普通碳素钢铆钉时,应加热到1000~1100℃,并去除表面附着的铁屑。

铆钉内的预紧力大小与板厚及打铆终止时的温度有关。经过高温施铆的铆钉在长度方向的冷缩受到钢板的阻止,钉杆内产生预拉应力,使连接板件紧密贴合,当连接件受力时,接触面上产生很大的摩擦阻力,从而保证了缀合板件共同受力及均匀传力的工作性能。为保证产生1500~2000kg/mm2的预紧力,铆接的终铆温度应严格控制,一般控制在450~600℃。钢的温度与火色及铆接工艺试验数据如表3-2、表3-3所示。

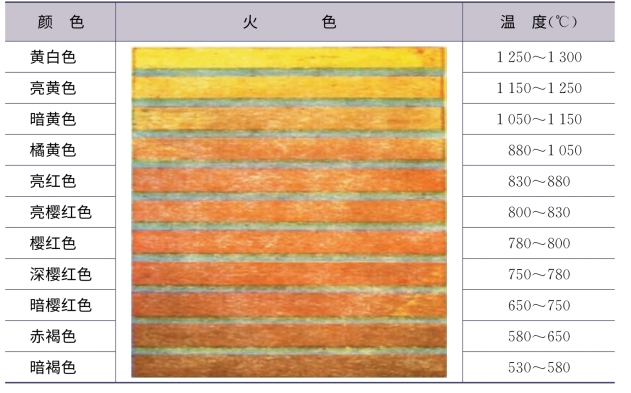

表3-2 钢的温度与火色对照表

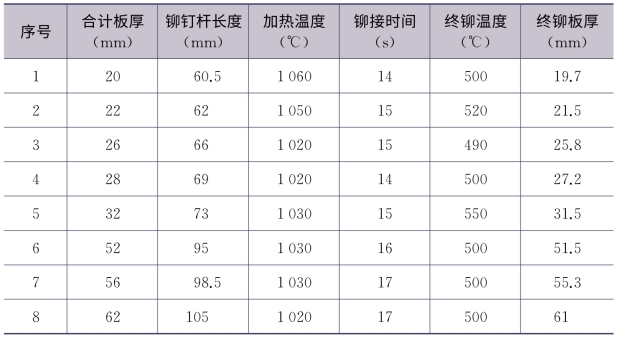

表3-3 铆接工艺试验数据表

  (4)铆接工艺试验结论。

①试验的各种铆接接头完全能代表全桥铆接形式。

②试验的各铆接钉头经外观检验、尺寸检验,质量合格。

③试验所确定的钉杆长度、热铆温度、铆钉充实度等可应用于解放桥的生产制造中。

④工艺试验数据可作为编制解放桥铆接工艺的依据。
