供水管网模型拓扑结构甄别任务实施与管理

1.孤立对象

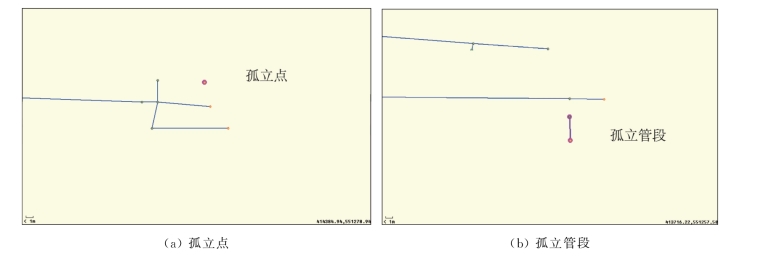

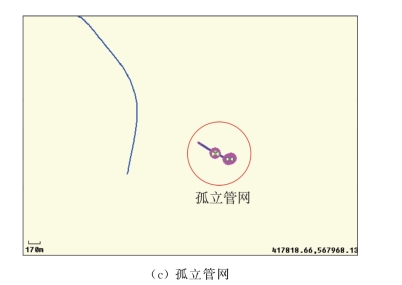

孤立对象一般指孤立点、孤立管段、孤立管网,同时也包括多余的对象和失连的对象(图4-4)。

图4-4 孤立对象

2.重复对象

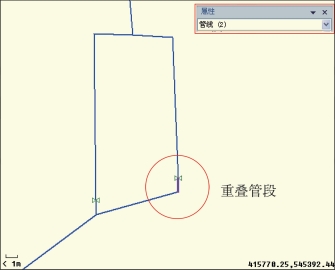

重复对象一般指重叠管段(图4-5)。

3.超近对象

超近对象一般指超近点和超近点线,大部分是由人工绘制管线时的误操作造成的。

4.缺失对象

缺失对象一般是指由于GIS没有及时更新,导致现实中新建的管道没有导入管网模型中,需要根据竣工图纸将这部分对象补充完成(图4-6)。

图4-5 重复对象

图4-6 缺失对象

5.多余对象

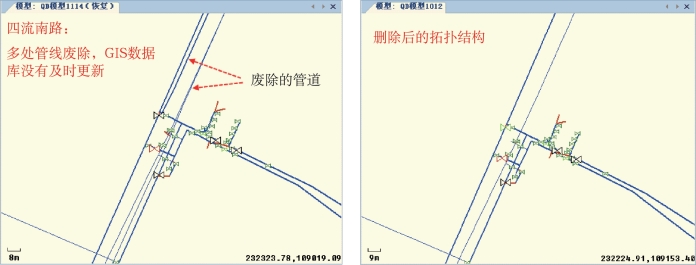

多余对象一般指废除管段,例如现实中已经废弃的管道,但GIS没有及时更新,导致导入管网模型中时仍保留了该废弃管道(图4-7)。

图4-7 多余对象(www.daowen.com)

6.属性错误

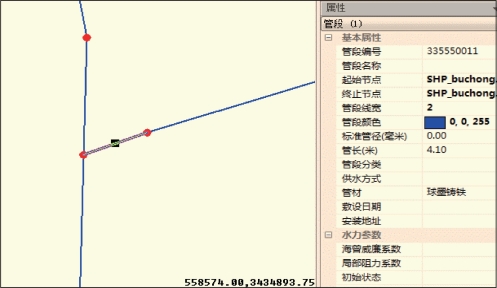

标准管径被标注成“0.00”,是常见的属性错误。

图4-8 属性错误,管径标注为零

7.逻辑错误

逻辑错误一般指阀门的启闭状态不明确和管段的连接关系不正确。由于阀门的开关导致管线拓扑结构关系的改变和管道的结构性错误,是时有发生且难以被发现的错误,需要仔细检查(图4-9)。还有管道连接状况不正确的情况(图4-10)。

管网模型拓扑结构甄别示例如表4-1和表4-2所示。

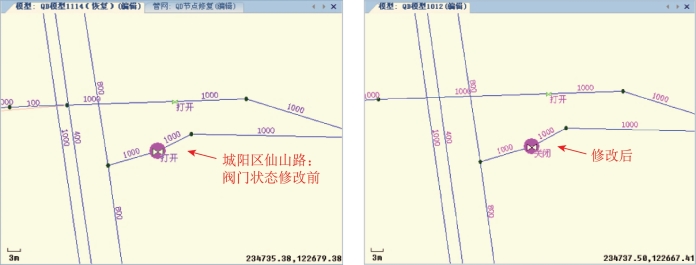

图4-9 GIS中阀门开关与实际不符

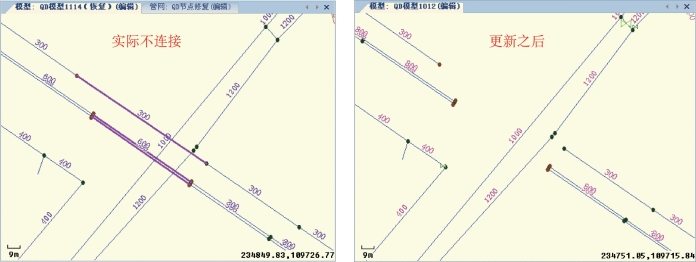

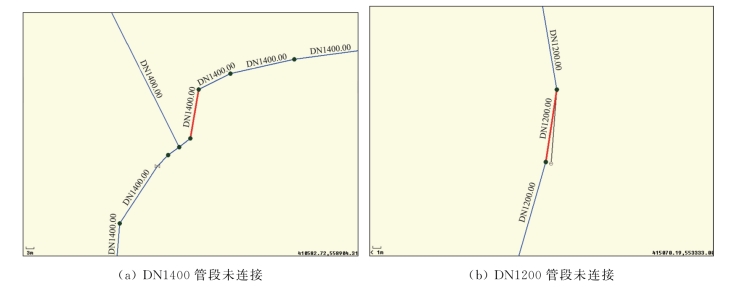

图4-10 与实际情况不符

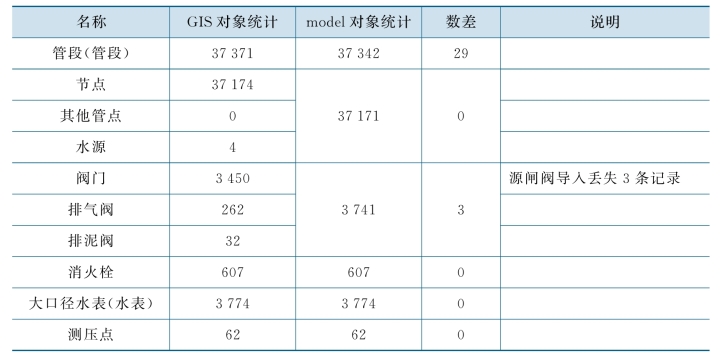

表4-1 拓扑检查汇总(示例)

(续表)

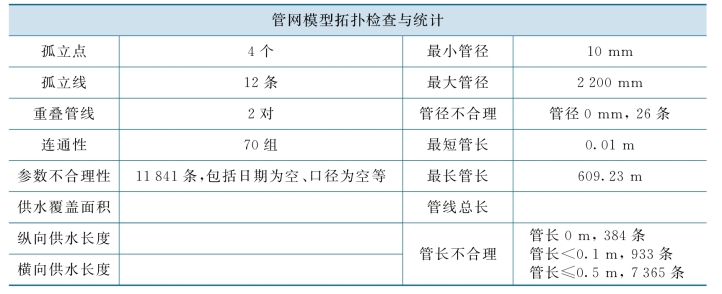

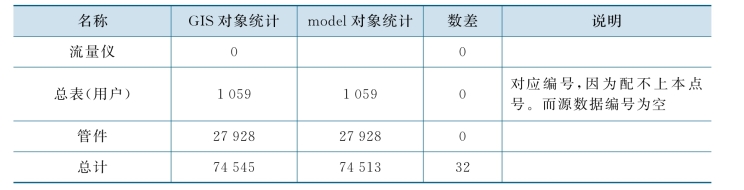

表4-2 管网模型拓扑检查与统计(示例)
