进行节点压力测试是为了得到实际供水管网中关键节点的供水压力值，管段流量测试是为了得到关键管段的管道流量值，目的是验证模型的精度值。将压力测试得到的节点压力值、流量测试得到的管段流量值作为对照值，与水力模拟计算得到的模型节点压力值与模型管段流量值进行对比，可得二者的误差值。误差值越小，证明模型精度越高，误差值越大，证明模型精度越低（图3-3、图3-4）。

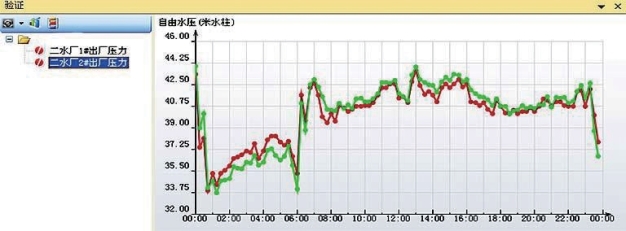

图3-3 压力测试
水泵特性曲线包括：流量-扬程曲线（Q-H）、流量-效率曲线（Q-η）、流量-功率曲线（Q-N）和流量-汽蚀余量曲线[Q-（NPSH）r]。但一般来说，水泵性能测试主要是获取其QH曲线，有条件的也可测出其他曲线。水泵在出厂的时候，会在实验环境中测试出一条标准的Q-H曲线，但在实际使用过程中，环境因素与运行参数发生了变化，甚至为了提高水泵扬程而进行了叶轮切削，这些因素都会导致Q-H曲线的变化。

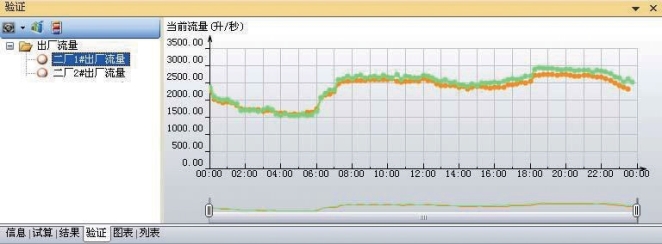

图3-4 流量测试
第2章中讲过，水厂作为供水管网的水源，其二级泵站就是供水管网的压力源头。如果水泵性能测试的结果不准确，将影响模型内所有节点的压力计算结果。因此，现状运行的水泵在各流量下对应的扬程数值，即实际的Q-H曲线，是必须测试出来的（图3-5）。
(www.daowen.com)

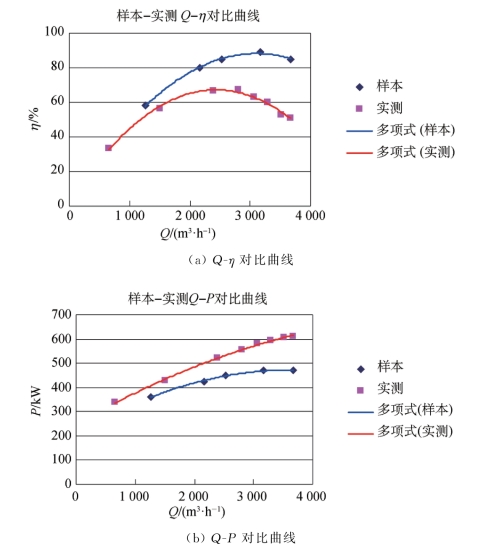

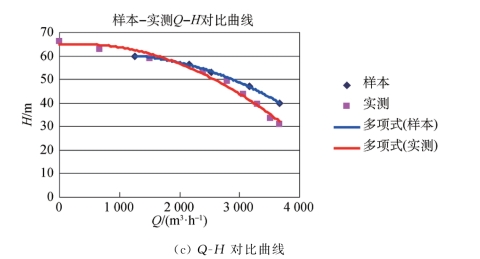

图3-5 水泵性能测试
3.用水模式测试
用水模式测试是为了获取不同类型用户（如工业、居民等）在一段时间内的连续用水规律。对于动态模型，用水模式是进行模型关键节点水量在时间分配的关键数据，其重要性不言而喻。由于用水模式直接参与模型水力模拟计算，因此保证用水模式测试的精准度，是提高模型精度值的关键措施。用水模式类型原始数据曲线如图3-6所示。

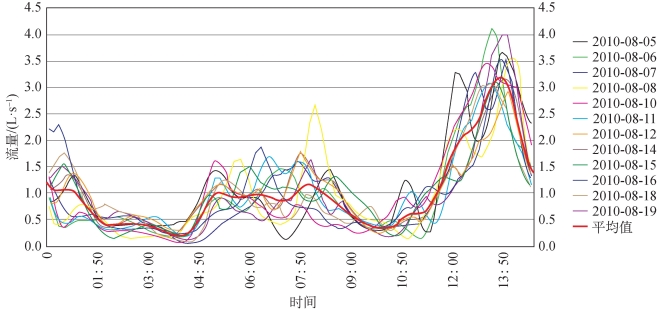

图3-6 用水模式类型原始数据数据曲线
4.管道摩阻系数的测试
由于现场进行管道摩阻系数的直接测试具有一定难度，因此只能通过流量和压力测试进行推算。而在模型水力计算过程中，也可反向推导出管道的摩阻系数，因此我们往往将其作为校准模型的一个可调参数，通过改变管道摩阻系数的使水力计算结果与实际校验数据吻合。因为管道摩阻系数的变化受很多因素影响，一般只能依靠经验估算其数值，所以其数值通常采用经验值。
