客车卫生间安装及组成方式

卫生间的安装位置一般分为两种:安装在发动机舱上部后门的后部;安装在客车中部或中门前,见图7-148。以下介绍安装在客车中部或中门前的工艺。

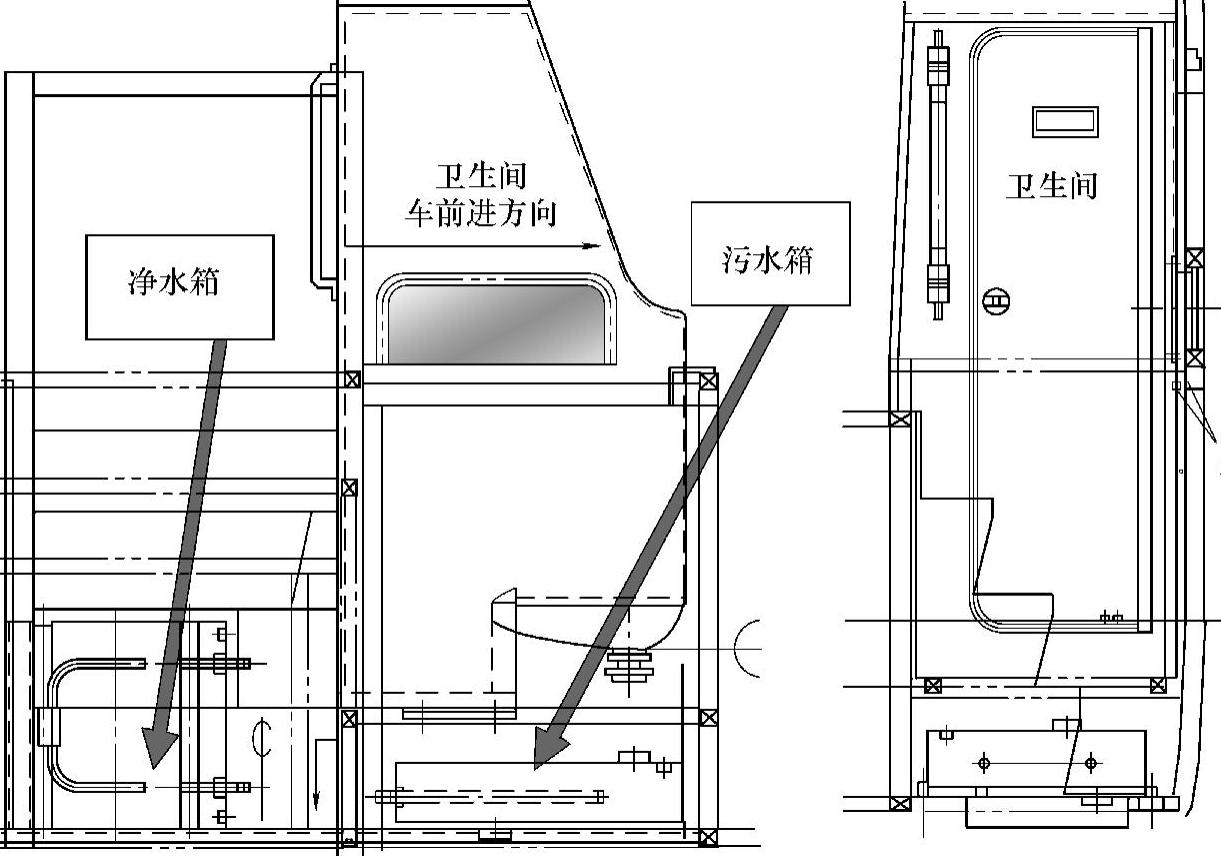

图7-148 中部卫生间安装位置示意图

(一)卫生间的基本组成

卫生间主要由卫生间总成、净水箱总成及污水箱总成组成。卫生间总成安装在乘客车厢内,净水箱总成安装在行李舱中,污水箱总成安装在卫生间总成下方。卫生间总成必须与整车内饰协调,外表面一般经过软包处理,内饰件一般采用国际流行的PVC板,PVC板样式美观,易于加工成各种复杂的形状,还具有防水、防潮、易清洗等特点。

(二)客车卫生间的安装

1.安装净水箱及污水箱总成

净水箱和污水箱均应在总装第一工位完成安装。根据布置图的要求,将净水箱和污水箱放置在预留位置,使用配套支架固定,要求牢固可靠。连接水管路,将管路引至卫生间的安装位置,管路使用卡箍固定在沿途的骨架上,不得出现折死的现象。

2.安装卫生间总成

(1)卫生间体积比较大,因此应在安装风窗玻璃之前运至车内,放置在需要安装的位置。

(2)将卫生间总成摆正,上部翻边落在车内地板梁台阶上,下部翻边落在踏步梁和卫生间托梁上。在预留安装板上打孔攻螺纹,使用8.8级M8以上规格的螺栓进行固定,必须牢固,不得有晃动现象。

(3)根据技术图样,连接与净水箱及污水箱连接的水管,同时连接电器线路。

(4)用自攻螺钉在蒙皮外侧开口处固定卫生间小窗。固定前,在小窗后侧的窗骨架周边打粘接胶,与卫生间对接处注意密封。

(5)安装设计制作好的装饰件。卫生间与车身骨架之间必然会出现缝隙,因此需要设计制作遮盖缝隙的装饰件。

思考题(www.daowen.com)

1.简述胶合板材地板安装流程及注意事项。

2.地板革粘接的具体过程及注意事项有哪些?

3.绘制出任意一种后置发动机舱的地板密封结构示意图。

4.简述客车前(后)装饰内顶的安装步骤及安装要求。

5.行李架的安装要求有哪些?

6.客车乘客门分为哪几种形式?

7.客车外摆式乘客门如何调试?

8.客车舱门附件的安装工艺是什么?

9.客车的侧窗玻璃安装形式有哪些?发展趋势是什么?

10.简述粘接式侧窗的粘接过程。

11.客车安全顶窗的安装步骤有哪些?

12.客车仪表台安装的主要步骤及安装要求有哪些?

13.客车刮水器的安装工艺流程有哪些?
