刮水器总成含有电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等。驾驶人按下刮水器开关时，电动机起动，其转矩经过蜗轮蜗杆机构的减速增矩作用驱动摆臂，摆臂带动四连杆机构，四连杆机构带动安装在前围板上的转轴左右摆动，由转轴带动刮水片刮扫风窗玻璃。刮水器的安装质量直接影响驾驶人的视线，其具体安装工艺流程为：

①清理杂物。装车前，将前围骨架上的输出轴套孔、刮水器电动机安装孔及三角盘轴套孔内的腻子等杂物清理干净。

②固定支架。安装时，先确认固定支架的安装位置和方向，并将其用M8螺栓与车前骨架锁紧，锁紧力矩为25N·m。

③装配：

a.将连杆总成伸到电动机支架、离合器支架及方向柱支架与前围骨架之间的间隙里。安装输出轴时，先在输出轴套上保留一个螺母和内齿垫圈，将输出轴沿输出轴套孔穿出车外，使输出轴套外露，然后套入橡胶碗形垫圈，并用M27螺母锁紧锁紧力矩为100～120N·m。

b.将三角盘轴沿三角盘轴套孔向车内穿出并备上螺母。

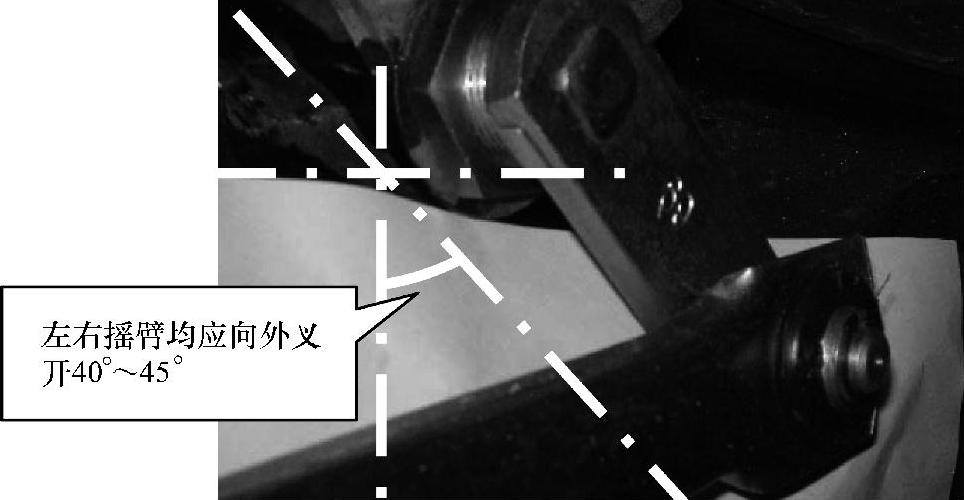

图7-147 刮水器摇臂角度(www.daowen.com)

c.将刮水器电动机的三个固定螺栓从车后向前穿过电动机支架，并在电动机支架内备好螺母。

d.将刮水器电动机摇臂套在刮水器电动机输出轴上并紧固。

④调整。传动机构安装完毕后，左右摇臂均应向外叉开40°～45°，如达不到要求，可调整左右拉杆长度，见图7-147。

⑤安装喷水壶。将喷水壶自带的支架与车身上（一般安装在驾驶人侧窗下的配电舱内）的预留孔用M8×40螺栓连接后再紧固。

⑥连接水管。将喷水壶插入支架内，连好喷水壶与刮水器间的连接管，调整好连接管的长度。将喷水壶连接管用DW300×8尼龙扎带捆扎在车身骨架上，走向要合理，不能出现折死现象，以免影响水流的畅通。

⑦调整。在整车下线前，将刮水器刮臂装上。安装刮臂时，刮片前端应按回位时的水平位置向上偏10mm的距离安装，并要锁紧刮臂座上的M10螺母（锁紧力矩为28N·m），紧固所有的连接件。连接好水管，调节刮臂上喷水口的方向，使水喷在有效范围内。

⑧检查。接通刮水器开关后，检查刮片有无干涉现象，可适当调节连杆上的腰圆孔距离。通电试运转，刮片回位后，电动机上曲柄应在水平位置。
