聚氨酯漆的全名应为聚氨基甲酸酯漆，它具有以下特性：

①涂膜坚硬（硬度可达0.8～0.9HBS），其硬度、柔韧性、耐磨性在涂料中都属于比较优异的。它继承了丙烯酸烘漆的耐候性及保光保色性好的优点，且丰满度又较丙烯酸烘漆更为优秀。

②耐非氧化性无机酸、碱、盐、水等介质。

③具有良好的附着力和耐热性，其耐热性仅次于有机硅涂料，而其附着力接近环氧树脂涂料，但装饰性又大大超过它们。

④应用范围广，可自干，也可加温干燥。

然而，异氰酸酯有一定的毒性，因此在使用时应加强劳动保护，改善通风条件。另外，它的施工性能也欠佳，其分子结构极性较大，内聚力强，因此表面张力比较高，漆膜对金属的润湿性差，容易出现缩孔、缩边等漆膜弊病，需要较高的喷涂技巧。再次，芳香族聚氨酯涂料的保光、保色性差，不能作为汽车用漆材料，只能采用脂肪族聚氨酯涂料。某客车厂用各色丙烯酸聚氨酯面漆技术条件见表6-5。(www.daowen.com)

表6-5 某客车厂用各色丙烯酸聚氨酯面漆技术条件

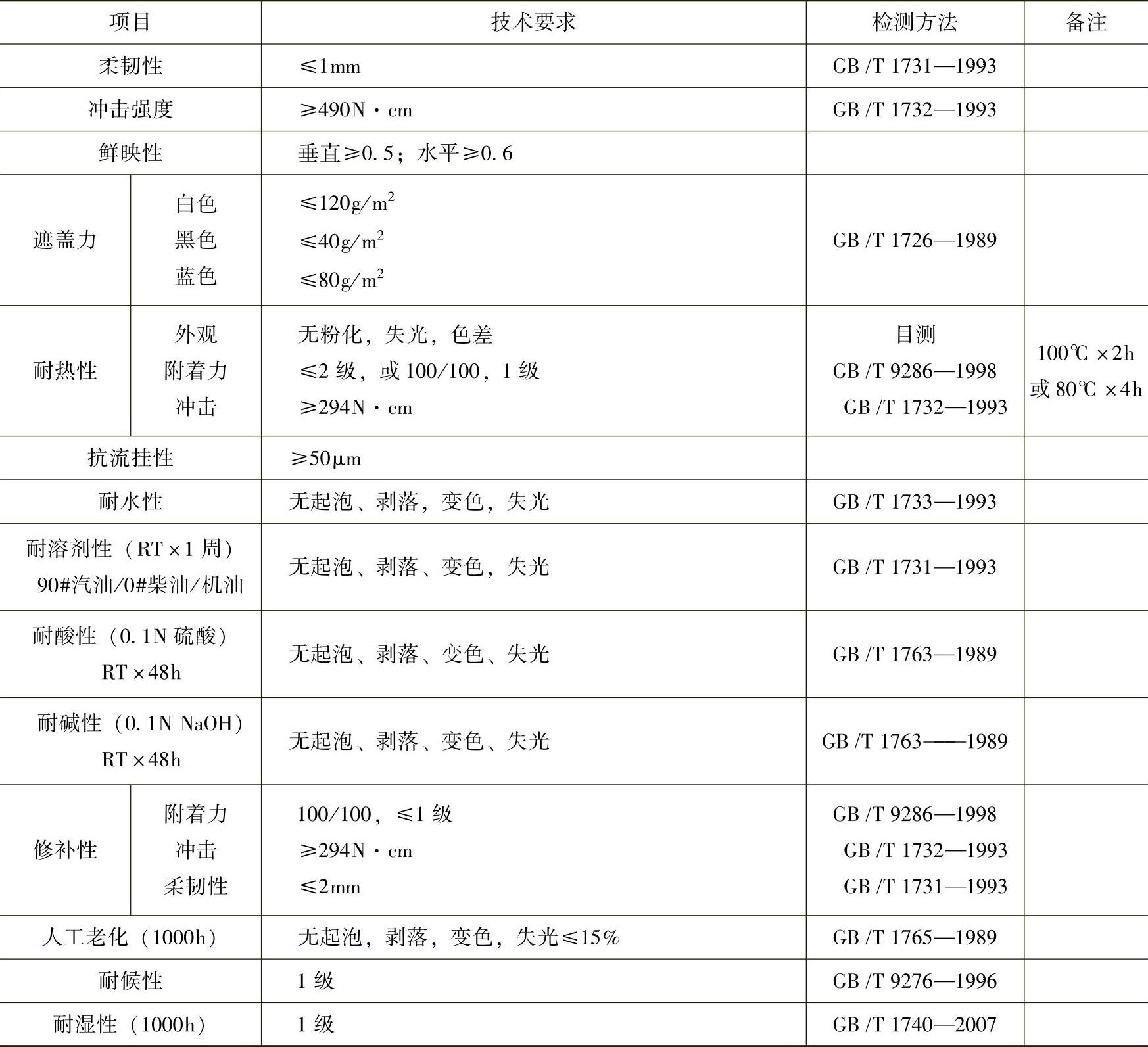

（续）

金属闪光漆和珠光漆之所以多采用丙烯酸聚氨酯作为罩光清漆，是因为它可以使漆膜表面平整光亮，而且可以保护金属鳞片（珠光颜料）不受风雨、酸雾、鸟粪等的腐蚀。较厚的罩光漆漆膜，金属闪光立体感强，丰满度好，因此有的客车厂采用两次罩光，或用高固体分罩光漆，罩光漆膜厚度（干膜）达35μm以上。烘烤型金属闪光漆与清漆采用“湿碰湿”工艺，一次烘烤。喷涂罩光清漆时，要防止铝粉移动（俗称“回溶”），要求喷涂金属闪光漆与清漆的间隔时间不能太短。
