顶盖蒙皮分为侧顶蒙皮和中顶蒙皮，可选用镀锌钢板或玻璃钢两种材质。侧顶铁蒙皮是将镀锌钢板辊压成型的，厚度为1.0～1.2mm。在制作顶盖蒙皮时，可以采用低工位或高工位制作。

（一）顶盖蒙皮高工位制作工艺

车身五大片拼装完成后，应通过升降台在车顶进行蒙皮制作。一般可采用直接铆接工艺或分片成型铆焊粘工艺。

（1）直接铆接工艺。直接将蒙皮放于顶盖骨架上，用夹具夹紧后，通过钻孔铆接。铆接前要先将铆钉涂胶。车顶的防漏、防锈要求较高，因此铆接后还要进行涂胶处理。该工艺简单，但其外观美观性差，质量难以控制，尤其是两侧的蒙皮曲线弧度不易保证，且工作效率低。

（2）分片成型铆焊粘工艺。车顶外两侧采用铝型材成型后，将其与中顶蒙皮搭接在骨架上。安装时采用铆、焊、粘相结合的方式。

（二）顶盖蒙皮低工位制作工艺

顶盖骨架制作好后，在低工位将蒙皮安装于顶盖骨架上。通常采用涨拉点焊安装或分片成型铆焊粘工艺。

（1）涨拉点焊安装工艺。采用配备液压涨拉蒙皮机的低位蒙皮安装台，将蒙皮涨拉于顶盖骨架上，再进行点焊。这种操作工作效率高，蒙皮外观美观性好，劳动强度低。但同样需要配备大型工装设备，且要求产品结构应有相对的稳定性和通用性。

（2）分片成型铆焊粘工艺与高位蒙皮工艺相同。低位作业大大降低了劳动强度，也易于控制产品质量。

（三）顶盖铁蒙皮制作的工序步骤及工艺要求

1.顶盖铁蒙皮制作的工序步骤

（1）准备。根据技术文件，先确认车辆顶盖蒙皮的状态，再按照清单进行备料，并将物料放置在相应的存放处。

（2）顶侧蒙皮制作。先在顶盖骨架前后端顶弧杆件的圆弧处内边，加焊宽30mm、厚4mm的铁板，然后将顶侧蒙皮抬起，放置于顶盖骨架上，并使顶侧蒙皮底部挨着边纵梁方钢表面，下端持平，再用方钢紧压蒙皮，并使用大力钳夹紧。使用等离子切割机割去与边纵梁搭接的前后端蒙皮，再根据预埋支架螺栓确定蒙皮开孔，进行等离子割孔。

（3）点焊。检验无误后，先点焊前后端蒙皮与弧杆搭接处，然后再对蒙皮与边纵梁及顶弧杆搭接处点焊。

（4）中顶蒙皮制作。将中顶蒙皮放在骨架上，并搭置于顶侧蒙皮上面。一端用顶蒙皮涨拉工装夹紧，进行预涨拉，见图5-19；另一端在蒙皮与弧杆搭接处点焊，沿弧杆切断卷板，利用工装涨紧中顶蒙皮后，沿中顶蒙皮与侧顶蒙皮搭接处点焊，最后沿中顶蒙皮与侧顶蒙皮搭接处的接缝满焊。

（5）蒙皮孔洞制作。从下方骨架确定蒙皮开孔的大概位置，用尖锐物进行标记，再从蒙皮上方，根据标记用等离子切割机沿直板切割出孔洞，并将切口处蒙皮与天窗骨架沿缝隙点焊固定，最后将止口小总成配焊于开孔处，将止口与蒙皮接缝满焊。

（6）内面点固。从下方沿顶盖骨架纵向杆件搭接处，按固定间距点焊蒙皮，并增加横向焊点。如遇顶蒙皮鼓动，则应在鼓动处增加焊点。

（7）打磨。打磨高于表面的焊瘤。

2.顶盖铁蒙皮制作的工艺要求

（1）表面平整，任意1m内凹凸不大于3mm。

（2）蒙皮搭接处焊接牢固，无鼓动现象。(www.daowen.com)

（3）打磨平整，无焊穿、磨穿现象。

（4）顶蒙皮与侧顶蒙皮焊缝连续无断开。

（5）孔洞切口与骨架平齐，切口齐整，止口与顶蒙皮焊缝连续无断开。

（四）顶盖玻璃钢蒙皮制作的工序步骤及工艺要求

1.顶盖玻璃钢蒙皮制作的工序步骤

（1）准备。根据技术文件，先确认车辆顶盖蒙皮的状态，再按照清单进行备料，并将物料放置在相应的存放处，确认顶蒙皮玻璃钢无质量问题。

（2）粘接面确定。将蒙皮置于干净的工作台，用布蘸酒精擦拭蒙皮，将表面放置吸盘的部位擦干净。用带8个吸盘的简易吊具等距吸住蒙皮后，将其吊至顶盖骨架上。调整好玻璃钢与顶盖的相对位置后，沿顶盖骨架边缘，在玻璃钢内侧面划线标示，将蒙皮吊回简易工作台，翻转一面后放置好。

（3）涂底涂。在顶盖骨架上表面，用FL清洗剂清洗，待清洗剂充分干燥后（约5～10min），用毛刷在顶盖骨架上沿划线区域涂刷底涂。

（4）注胶。完成底涂施工10min后，在6h以内，确认底涂完全干燥后，再用Tero-sat-8590粘接胶进行粘接。胶嘴切斜口，与工作面成120°左右的角度，以拖进方式施胶。

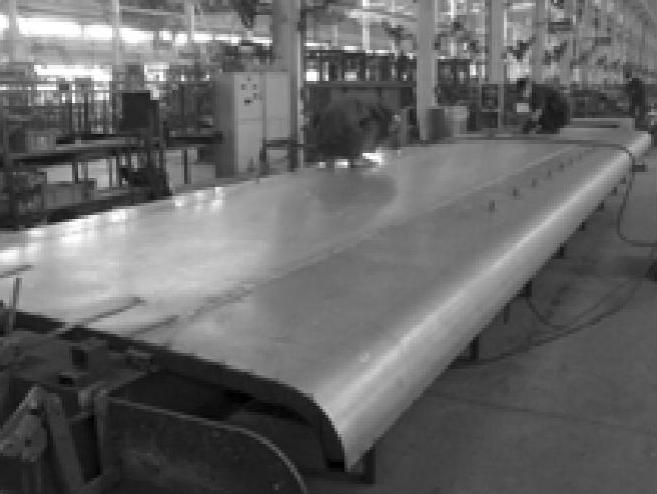

图5-19 涨拉中的顶蒙皮

（5）粘接。用简易吊具将顶盖玻璃钢吊至顶盖上，在顶盖骨架上平整展开，放置到位。由中间向两侧，拍打蒙皮上表面，使其尽量向两端伸展。两侧边纵梁、前后端用长的扁平方钢压靠，并用大力钳夹紧。从车内观察蒙皮与骨架之间粘接不到位之处并补胶，最后擦除蒙皮和骨架接缝处外渗的余胶。

（6）固化。大力钳需压紧8～12h后方可拆下，24h内禁止对蒙皮件施加变形力。

（7）修边。将两侧边玻璃钢超出方钢的下边缘切除掉。

2.顶盖玻璃钢蒙皮制作的工艺要求

（1）表面平整，任意1m内凹凸不大于1.5mm。

（2）顶侧蒙皮粘接牢固，无鼓动不平，确保凹凸小于2mm。

（3）玻璃钢表面无起泡或龟裂。

（4）底涂应厚约50μm，薄且均匀，连续无漏刷。
