客车混合动力系统-分类及特点

时间:2023-10-05 理论教育 版权反馈
【摘要】:目前,客车上常见的新能源系统,根据使用燃料的不同,可分为油电混合、气电混合和纯电,其中,混合动力主要有串联、并联和混联三种形式,分别见图4-179~图4-181。③动力系统的辅助支撑软垫不能有明显的变形和扭曲,安装要牢靠、不松脱。(六)插电式混合动力插电式混合动力系统在串联、并联、混联式系统的基础上增加了用外接电源为蓄电池充电的功能。

客车混合动力系统-分类及特点

目前,客车上常见的新能源系统,根据使用燃料的不同,可分为油电混合、气电混合和纯电,其中,混合动力主要有串联、并联和混联三种形式,分别见图4-179~图4-181。

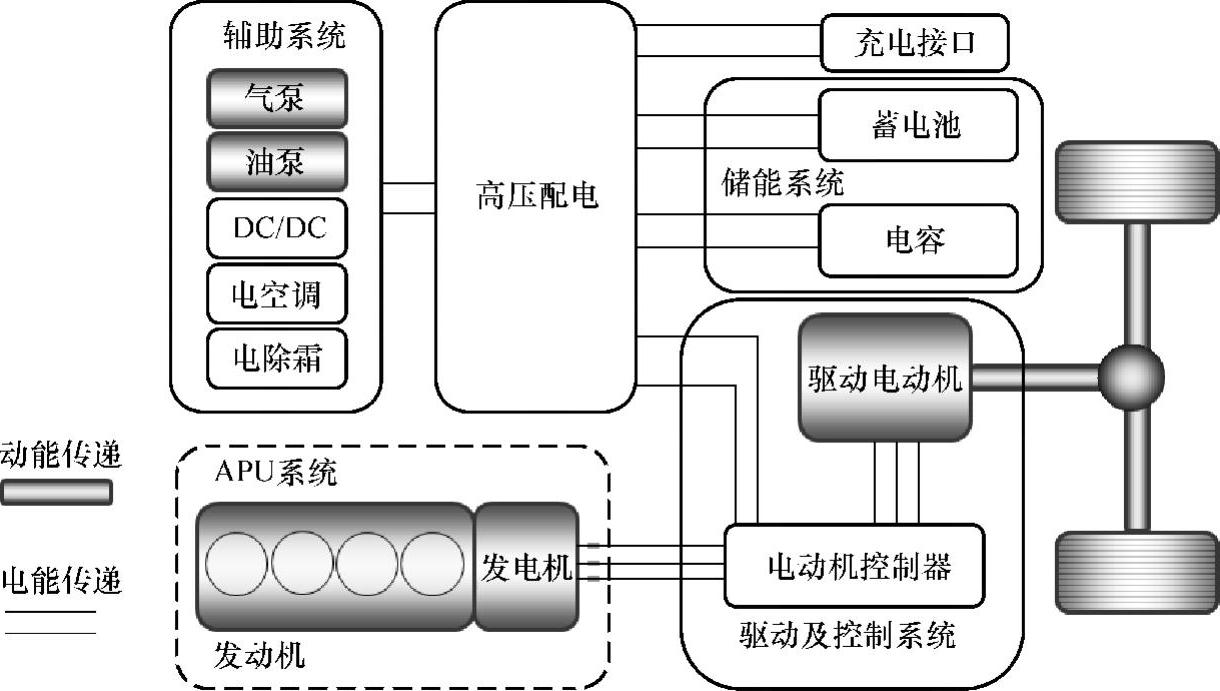

图4-179 串联系统

由于布置形式、控制策略、能量传输路径不同,串联、并联和混联系统的总成件存在部分装配工艺的差异。

(一)串联系统

(1)串联系统由永磁发电机为动力电池组提供电能,其装配需要注意以下方面。

①安装永磁发电机时,参照动力总成中变速器的分装方式,将永磁发电机与发动机离合器壳的孔位对准,永磁发动机与发动机离合器壳的安装力矩为60~65N·m。

②安装永磁发电机(图4-182)时,要认真查看进水口、出水口的位置,防止接错。安装应该牢靠,不能出现漏水、破损等情况。

(2)驱动电动机(包括三相异步电动机、永磁同步驱动电动机等,见图4-183)的装配需要注意以下方面。

①驱动电动机的安装参照动力总成安装方式。将驱动电动机(包括三相异步电动机、永磁同步驱动电动机)安装到指定位置,校核驱动电动机的角度,它在Y-Z面的投影应该与后桥接口轴线共线,轴线的误差不大于0.5°。校核驱动电动机轴线与Y-Z面的平行情况,它的轴线与Y-Z面夹角不大于0.5°。

②驱动电动机的安装软垫不能有明显的变形、扭曲,须固定牢靠,不能松脱。

③安装驱动电动机(指永磁同步驱动电动机)时,要认真查看进水口、出水口的位置,防止接错。须固定牢靠,不能出现漏水、破损等情况。


图4-180 并联系统

(二)不带变速器的并联系统

(1)永磁发电机为动力电池组提供电能,见图4-184,其装配需要注意以下方面。

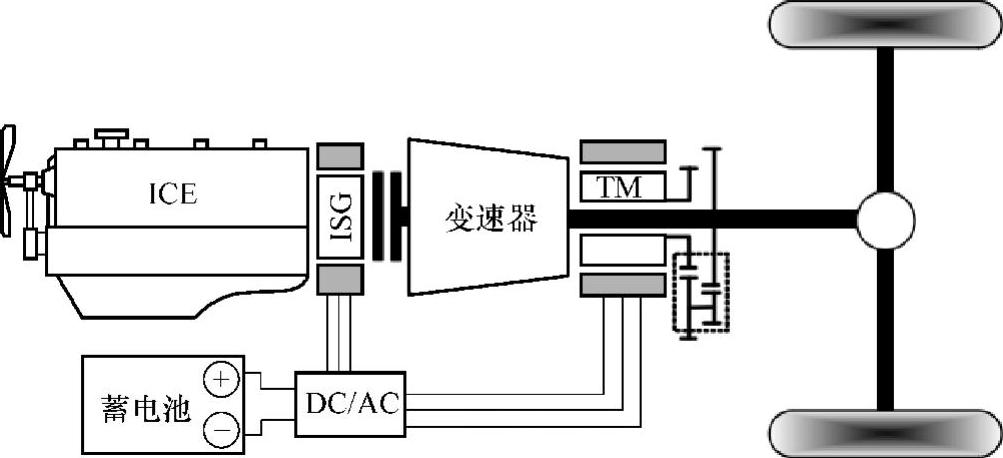

图4-181 混联系统

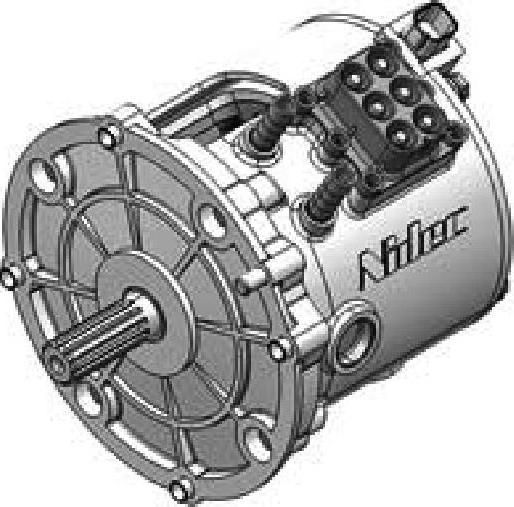

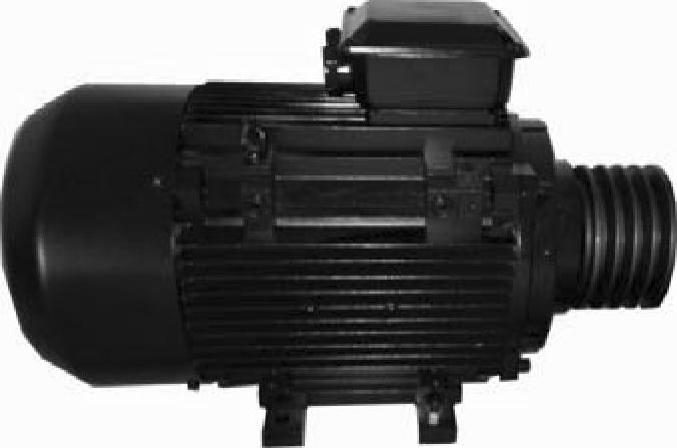

图4-182 永磁发电机

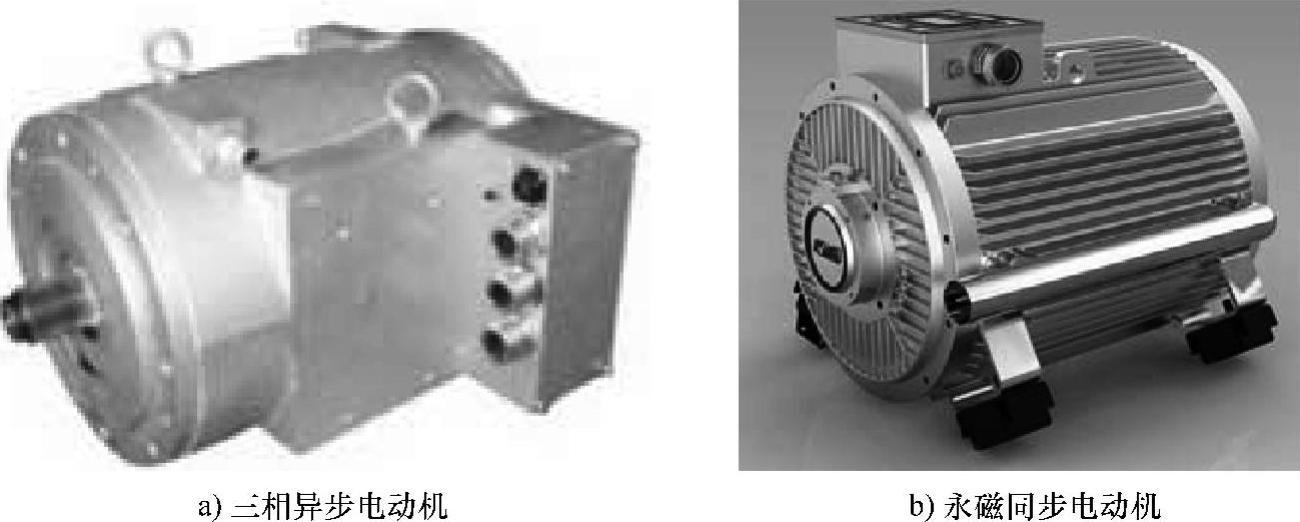

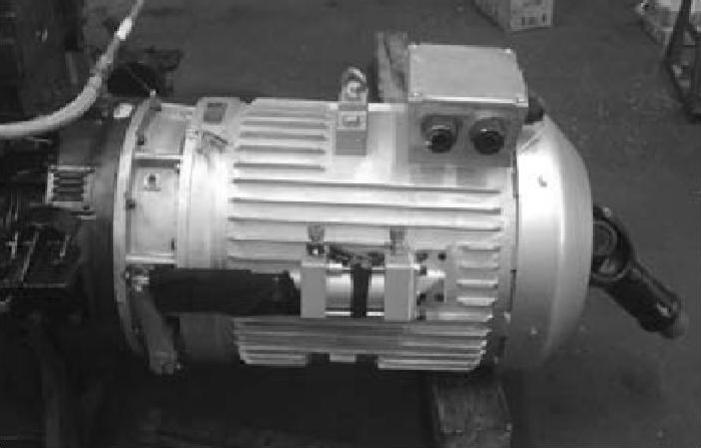

图4-183 驱动电动机

①装配要求发电机与整车连接紧密、可靠,固定处温度不高于60℃。

②装配要求发电机带盘与曲轴带盘、过渡轮带盘在同一平面。调整带轮端面间的平行度,要求不大于2mm。调整楔形带的张紧度:10kg检测压力下楔形带挠度要求为9.5~12.5mm。

③永磁发电机一般在最后通过吊装的方式安装。由于安装空间狭小,注意不能和周边的发动机、散热器风扇碰撞,损坏永磁发电机或其他总成。

④永磁发电机及其翘板底座活动件离周边总成的最小距离应该大于20mm,见图4-185。


图4-184 永磁发电机


图4-185 永磁发电机的安装

(2)驱动电动机的装配需要注意以下方面。

①安装驱动电动机时,参照动力总成中变速器的分装方式。将驱动电动机与发动机离合器壳的孔位对准。驱动电动机与发动机离合器壳的安装力矩为60~65N·m。

②要求与发动机同轴度好,连接稳定,振动时传动可靠,见图4-186。

③离合器摆杆的调整。摆杆侧螺牙露出部分小于20mm,气缸侧的螺牙露出部分小于15mm。同时,要保证离合器的分离间隙为2~4mm,见图4-187。

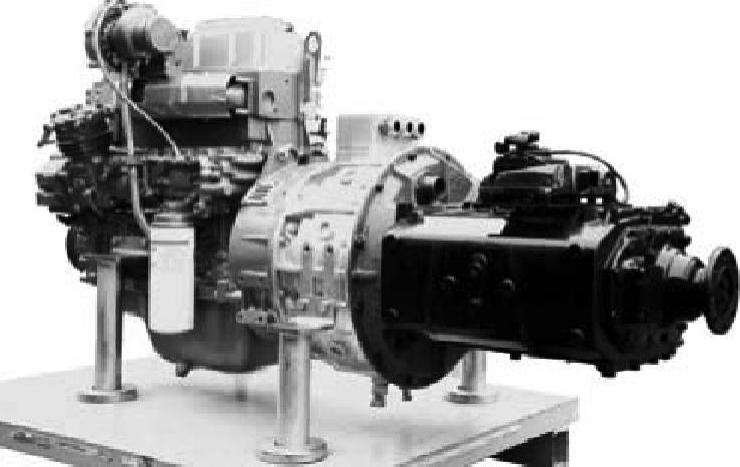

图4-186 驱动电动机的装配

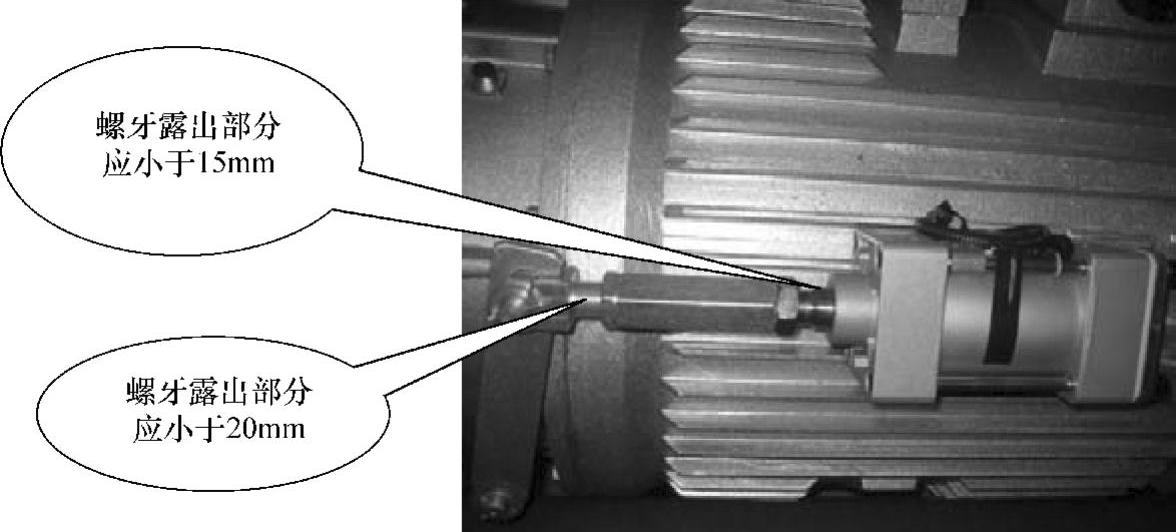

图4-187 离合器摆杆的调整

④驱动电动机体积比较大,重量相对比较重,因此安装辅助支撑时,应该防止辅助支撑软垫扭曲变形。

(3)辅助打气泵为驱动电动机离合系统的操纵机构提供动力,它的装配需要注意以下方面。

①装配之前应该认真查看安装说明,整车气源位置、进气口、出气口不能连接错误(一般黑色标识指通往驱动电动机气缸尾部,白色标识指通往驱动电动机气缸前端)。

②辅助打气泵安装要求牢靠、不松垮,它周围的温度不应高于60℃,且应布置在粉尘、油烟不易进入的位置。

③安装气管前,应该查看气管型号(外径12mm,内径8mm,耐120℃高温),保证耐腐蚀、耐油污性能达标(两根气管为黄色,用于打气泵与气缸间的连接),见图4-188和图4-189。

(三)带变速器的并联系统

驱动系统的装配需要注意以下方面:

①驱动电动机、发电机的安装,参照动力总成中变速器的分装方式,见图4-190。将驱动电动机、发电机与发动机离合器壳的孔位对准,驱动电动机、发电机与发动机离合器壳的安装力矩为60~65N·m。


图4-188 辅助打气泵的装配示意图


图4-189 辅助打气泵

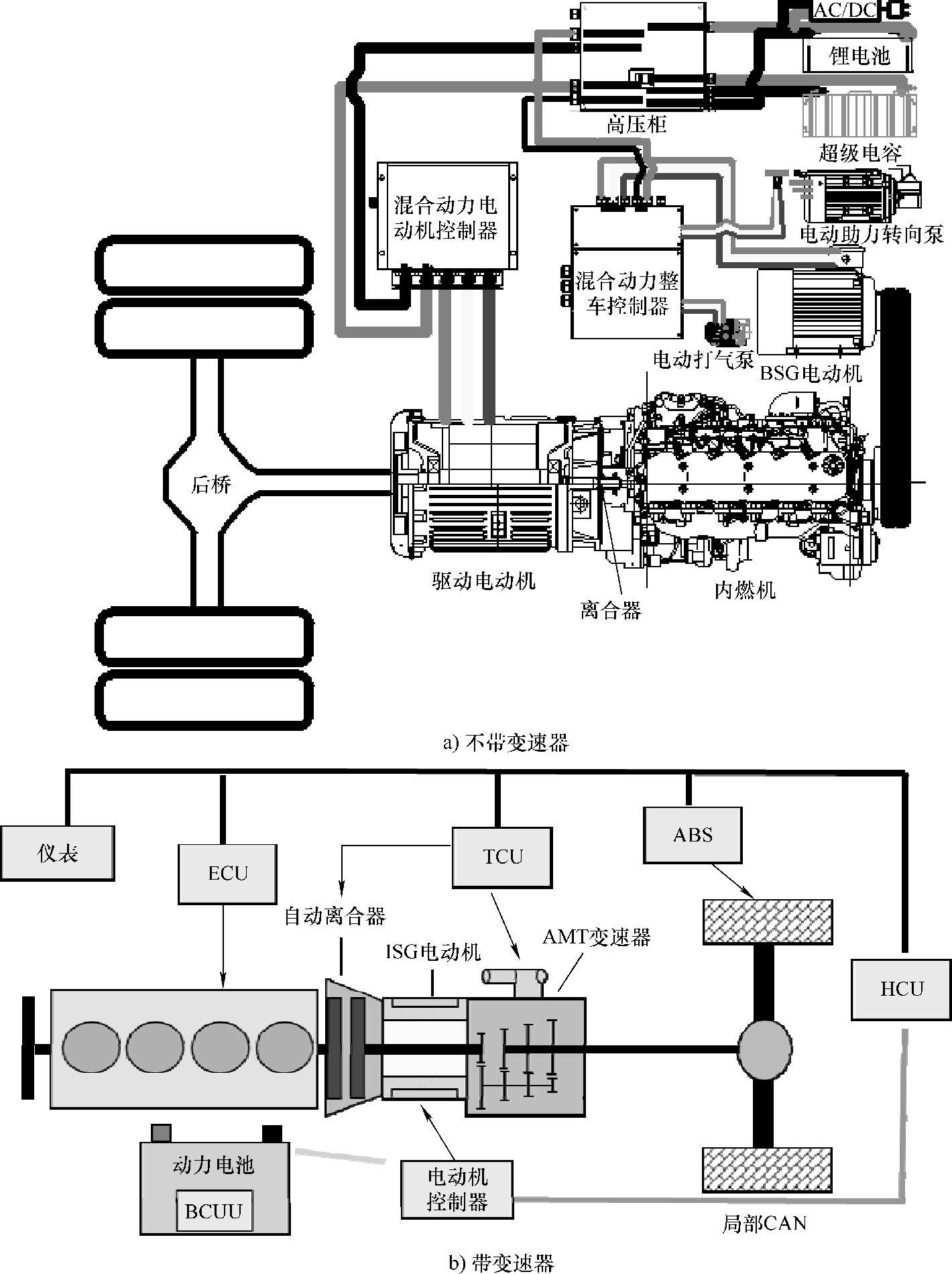

图4-190 并联系统(带变速器)

②给驱动电动机、发电机安装冷却水管前,要认真查看进水口、出水口的位置,防止接错。安装应该牢靠,不能出现漏水、破损等情况。

(四)混联系统

①混联动力系统的安装参照发动机的分装过程,见图4-191须依次安装ISG永磁同步电动机、发电机、离合器、变速器、带动力分配的驱动电动机。它的安装力矩为50~60N·m。

②离合器的安装调试参照常规离合器系统,自由间隙控制在3~5mm。

③动力系统的辅助支撑软垫不能有明显的变形和扭曲,安装要牢靠、不松脱。

(五)三种系统的总成件存在部分相同的装配工艺

(1)动力电池组的装配需要注意以下方面。

①电池固定安装在支架上,固定方式为M8双头螺柱连接,两个绝缘器件(环氧板、尼龙套)需同时安装。

②电池组带电安装时,应该做好绝缘准备,防止人员触电,见图4-192。

(2)超级电容用来储存能量,它的装配需要注意以下方面。

①超级电容一般安装在整车的后部,并安装在专用的架子上,安装要牢靠,不能有松脱。

②超级电容舱应该注意通风、散热。

(3)电动打气泵的装配需要注意以下方面。

①电动打气泵的电动机端盖侧应该有50mm的间隙,散热片出风位置应该有80mm的间隙,其他需要更换维护的部位(滤清器、油水分离器等)应该保留不小于120mm的间隙。

②安装空气压缩机底座软垫时,不能有明显的变形、扭曲,要安装牢靠、不松动,见图4-193。

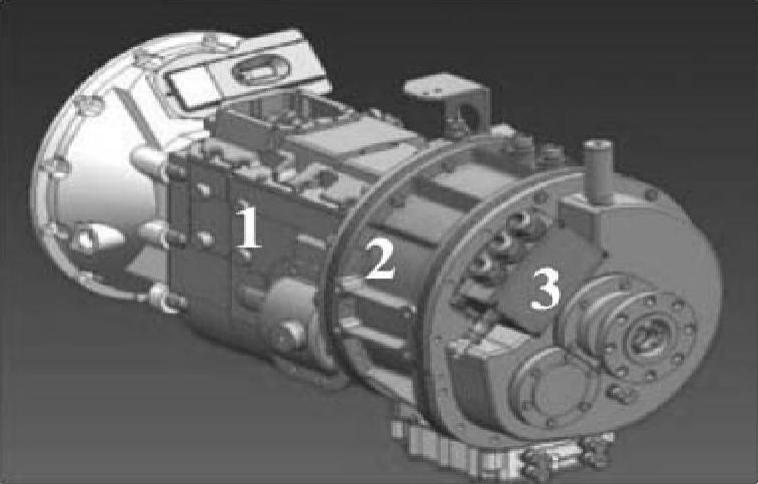

图4-191 混联动力总成

1—变速器 2—带动力分配驱动电动机 3—动力偶合单元

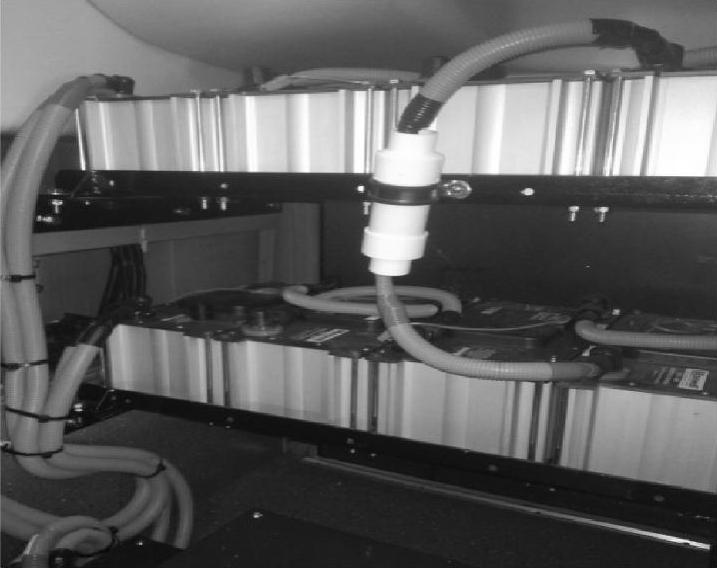

图4-192 电池组安装示意图


图4-193 电动打气泵

(4)转向助力泵的装配过程需要注意以下方面。

①转向助力泵安装的软垫不能有明显的变形、扭曲。安装要牢靠、不能松脱,见图4-194。


图4-194 转向助力泵

②转向助力泵电动机周边距离不小于10mm,断面距离为80mm。

③安装时,注意入口端、出口端的记号,防止接错。

(六)插电式混合动力

插电式混合动力系统在串联、并联、混联式系统的基础上增加了用外接电源蓄电池充电的功能。插电式混合动力车与普通混合动力车的区别:普通混合动力车的蓄电池容量很小,仅在起停、加减速的时候供应/回收能量,不能依靠外部电源充电,不能用纯电模式行驶较长距离;插电式混合动力车的蓄电池相对比较大,可以依靠外部电源充电,可以用纯电模式行驶,蓄电池电量耗尽后再以混合动力模式(以内燃机为主)行驶,并适时向蓄电池充电。

思考题

1.车架一般有几种结构形式?简述各种结构形式的工艺特点。

2.简述车架的各种涂装工艺及其优缺点。

3.简述板簧、气簧悬架的安装工艺。

4.简述气囊高度调节系统工作原理。

5.管路如何分类?各有什么特点?

6.常规管路的生产制作流程有哪些?

7.发动机分装主要包括哪些工序?

8.发动机冷却系统的风扇布置形式有哪些?各有什么优缺点?

9.简述发动机悬置分装工艺的步骤及注意事项。

10.安装发动机供油、供气系统时,有哪些步骤及注意事项?

11.进气系统的布置形式有哪几种?分装过程需要注意哪些问题?

12.简述排气系统的安装工艺及注意事项。

13.简述传动系统各总成的分装工艺。

14.简述操纵系统的安装工艺及注意事项。

15.常用传动轴的端口形式有哪些?安装传动轴应该注意哪些问题?

16.简述制动系统的安装步骤。

17.液力缓速器及电涡流缓速器的安装方式有哪些?
