(一)转向器拉杆的安装

(1)将转向器固定支架及中间摇臂支座用螺栓锁紧在车架上,见图4-84。

(2)安装转向器、转向垂臂、中间摇臂及转向拉杆。转向拉杆暂时不要锁紧。

(3)对已按规定力矩锁紧的螺栓用红漆标记。

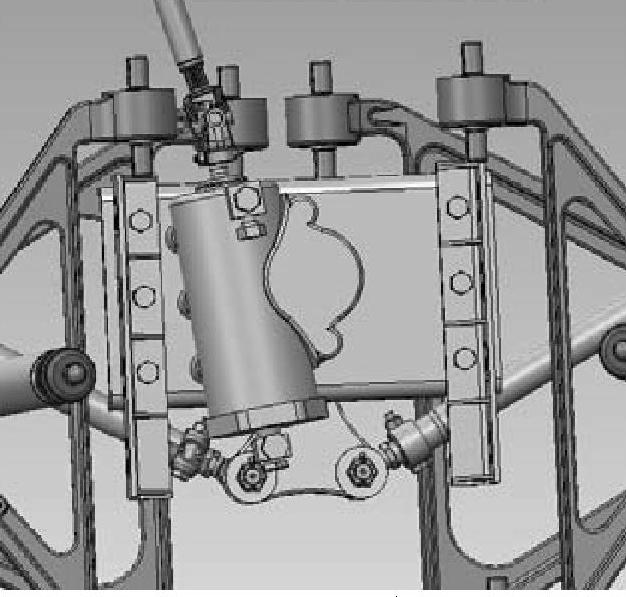

图4-84 前独立悬架转向器及拉杆的安装

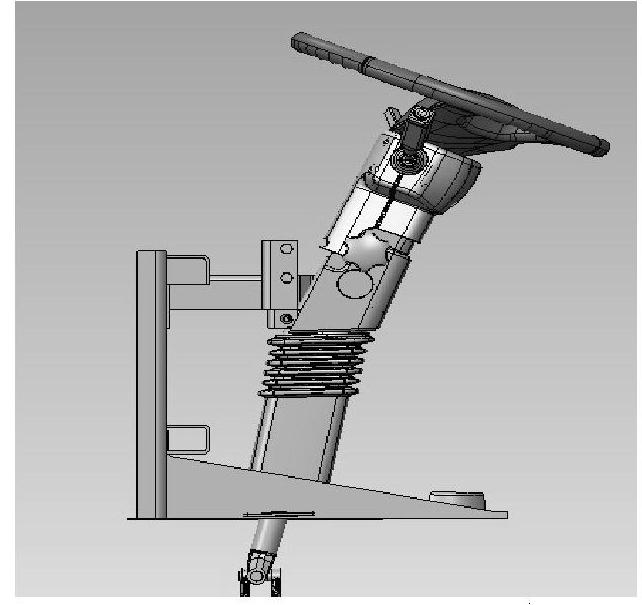

图4-85 转向操纵部件的安装

(二)转向器的校正

(1)用机械千斤顶将底盘顶起,调整两前轮,直到其中线到车架外立面的距离相同为止。

(2)调节转向拉杆的两球头,直到转向垂臂和中间摇臂位于合适的位置。

(3)收紧转向拉杆两头的卡箍。收紧时,卡箍开口要正对拉杆裂口。对已按规定力矩锁紧的螺栓用红漆标记。(www.daowen.com)

(三)转向操纵部件的安装

(1)以车架中心线和前桥零线为基准将前地板、前立板焊接固定于驾驶人平台上,见图4-85。

(2)在前立板上用螺栓固定转向管柱固定臂。

(3)将转向管柱安装到转向管柱固定臂上。

(4)对于模块式一体化的驾驶人操纵台,按标准将相关部件固定在驾驶人操纵台上后,直接将驾驶人操纵台固定于车架上即可。

(5)对已按规定力矩锁紧的螺栓用红漆标记。

(四)转向油路的安装

(1)将转向高低压油管安装到转向器和转向油泵上,注意将连接接头密封紧固好,并保证油路顺畅,油管不打死弯,没有摩擦剐蹭之处。

(2)用油管(长度按设计预留)将转向油罐(可带转向油罐支架)连接到转向油泵上,以双道卡箍紧固。

(3)如果转向油罐支架设计安装在底盘上,则应将其固定在底盘上。

(4)如果转向油罐支架设计安装于车身五人座下,则应先将转向油罐与固定支架安装好,预留出足够的油管长度后,再将转向油罐置于底盘上的牢固位置。注意转向油管不要有死弯。
