客车制造工艺:张拉蒙皮工艺原理及分类

(一)机械二次张拉工艺

将未经校平的侧围蒙皮放在一卧式张拉架上做第一次张拉。将蒙皮拉伸到超过自身材料的屈服极限,产生塑性变形后,使蒙皮刚挺平直。蒙皮经第一次张拉后,再将其一端固定在车身骨架上,用机械式张拉工具做第二次张拉,最后焊在骨架上。这种方法要求车身骨架有很强的刚性,需加设辅助支承,以防止骨架变形过大,这种工艺费时、费力,而且外观质量也不理想。

(二)机械张拉工艺

先将蒙皮初步整平,再将一端焊接在车身骨架上,另一端用机械张拉工具张紧,达到一定张拉量,然后将蒙皮固定在车身骨架上。蒙皮张拉延伸率一般应控制在0.08%左右。一般,侧围蒙皮为低碳钢冷轧板,板厚为1mm,板宽在560~710mm之间(卧铺客车除外),用力学公式可计算出所需张拉力(P)均为7000~9000kgf。这样大的张拉力会使经过加强的车身骨架产生变形,且张拉力不易控制,蒙皮在大的拉力作用下易产生纵向条纹,造成外观质量不稳定,进而影响车门、窗框的装配和整车性能。

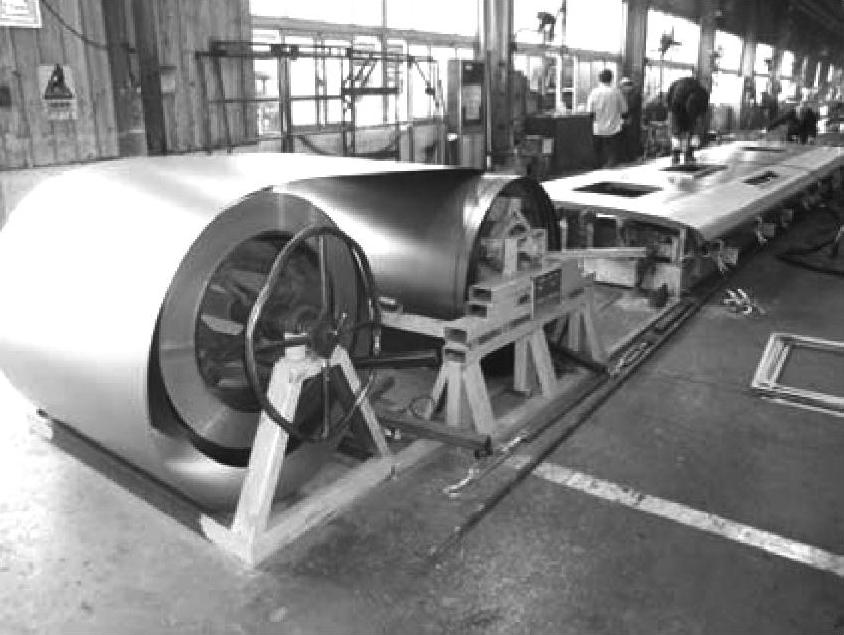

图2-14 电热与机械结合张拉工艺

(三)电热与机械张拉相结合工艺(www.daowen.com)

先将蒙皮电加热,受热后迅速双向伸展,见图2-14。然后,将蒙皮一端固定,另一端用机械式张拉工具加辅助拉力,使蒙皮纵向延伸,达到一定拉伸量,点动停止加热并迅速将蒙皮固定在骨架上。

用此方法,虽然电加热使蒙皮双向均匀伸展,内应力双向分布合理,但手动机械拉伸力不好控制,使蒙皮的变形量可能达到或超过材料的屈服极限,这样只能使蒙皮平整,而不能将应力蒙皮延伸控制在材料的弹性变形以内。此种方法产生的过大的机械拉力,破坏了蒙皮热变形的均匀性。

(四)电热张拉工艺

电热张拉工艺需要专门的张拉设备。该设备需用专用变压器,并输入低电压和大电流,将蒙皮加热到80℃左右,使蒙皮受热迅速双向伸展。再将蒙皮一端固定,另一端用气缸始终施加120kgf的拉力,该拉力不会使宽560~710mm的侧围蒙皮产生任何变形,只是使其始终张紧而已。设定足够的变压器容量后,当变压器对蒙皮的加热热量与蒙皮散热热量相等时,即达到热平衡时,可使侧围蒙皮达到0.08%~0.10%的延伸率。

在初次调试设备时,应观查蒙皮达到预定延伸率的时间。调定加热时间(用控制台上的时间继电器),当蒙皮加热到设定时间(即达到预定延伸率)时,便能自动停止加热。这样,使蒙皮变形均匀,延伸率统一,机械张拉力小,车身骨架不会有任何变形。在蒙皮冷却后,弹性恢复力均匀地分布在各焊点之间,这样可增加骨架的强度。
