《木结构设计规范》规定:

7.1.1 木结构设计应符合下列要求:

1 木材宜用于结构的受压或受弯构件,对于在干燥过程中容易翘裂的树种木材(如落叶松、云南松等),当用作桁架时,宜采用钢下弦;若采用木下弦,对于原木,其跨度不宜大于15m,对于方木不应大于12m,且应采取有效防止裂缝危害的措施;

2 应积极创造条件采用胶合木构件或胶合木结构;

3 木屋盖宜采用外排水,若必须采用内排水时,不应采用木制天沟

4 必须采取通风和防潮措施,以防木材腐朽和虫蛀;

真题 【12.4.1】 (1999年考题)

对于采用原木下弦的木桁架,其跨度不宜大于下列何项数值?

(A)12m (B)15m (C)18m (D)21m

【答案】 (B)

【解答】 根据《木结构设计规范》7.1.1条,“若采用木下弦,对于原木,其跨度不宜大于15mm,所以(B)正确。

真题 【12.4.2】 (2009年二级考题)

设计木桁架时,下述论述中何项是不正确的?

(A)对于采用原木下弦的木桁架,其跨度不宜大于15m

(B)采用木檩条时,桁架间距不宜大于4m

(C)桁架制作应按其跨度的1/200起拱

(D)桁架受压弦杆的长细比限值为1/150

【答案】 (D)

【解答】

(1)根据《木结构设计规范》7.1.1条1款,“若采用木下弦,对于原木,其跨度不宜大于15m”,(A)正确。

(2)(B)正确。

(3)(C)正确。

(4)(D)不正确。

【12.4.3】 用原木作为木制桁架下弦时,其跨度不宜大于以下何值(m)?

(A)20 (B)15 (C)10 (D)6

【答案】 (B)

【解答】 根据《木结构设计规范》7.1.1条第1款,用原木作为木桁架下弦时,其跨度不宜大于15m。(B)正确。

【12.4.4】 木屋盖宜采用外排水,若必须采用内排水时,不应采用以下何种天沟?

(A)木制天沟 (B)混凝土预制天沟

(C)现浇混凝土天沟 (D)混凝土预制叠合式天沟

【答案】 (A)

【解答】 根据《木结构设计规范》7.1.1条第3款,木屋盖宜采用外排水,若必须采用内排水时,不应采用木制天沟。(A)正确。

《木结构设计规范》规定:

7.1.4 在结构的同一节点或接头中有两种或多种不同的连接方式时,计算时应只考虑一种连接传递内力,不得考虑几种连接的共同工作。

【12.4.5】 以下关于木结构的叙述中,哪几项是准确的?

(A)结构的同一节点或接头中,不宜采用两种或两种以上不同刚度的连接

(B)在屋架下弦的同一接头中,不应考虑斜键和螺栓的共同作用

(C)在屋架的端节点,必须设置保险螺栓并可考虑与保险螺栓的共同工作

(D)屋架上弦的受压接头应设在节点附近,宜设在支座节间和脊节间内

【答案】 (B)

【解答】

(1)根据《木结构设计规范》7.1.4条,“在结构的同一节点或接头中有两种或多种不同的连接方式时,计算时应只考虑一种连接传递内力”,(A)不正确。

(2)根据《木结构设计规范》7.1.4条,“不得考虑几种连接的共同工作”,(B)正确。

(3)根据《木结构设计规范》6.1.4条,“桁架支座节点采用齿连接时,必须设置保险螺栓,但不考虑保险螺栓与齿的共同作用”,(C)不正确。

(4)根据《木结构设计规范》7.3.4条,“桁架上弦的受压接头应设在节点附近,并不宜设在支座节间和脊节间内”,(D)不正确。

《木结构设计规范》规定:

7.1.5 杆系结构中的木构件,当有对称削弱时,其净截面面积不应小于构件毛截面面积的50%;当有不对称削弱时,其净截面面积不应小于构件毛截面面积的60%。

在受弯构件的受拉边,不得打孔或开设缺口。

【12.4.6】 杆系结构中的主要木构件,当有对称削弱时,其净截面面积不应小于毛截面面积的比例为以下何值(%)?

(A)45 (B)50 (C)55 (D)60

【答案】 (B)

【解答】 根据《木结构设计规范》7.1.5条,“当有对称削弱时,其净截面面积不应小于构件毛截面面积的50%”,(B)正确。

【12.4.7】 在下列木结构设计和构造措施中,哪一条是错误的?

(A)木材宜用于结构的受压或受弯构件

(B)木结构建筑不应超过三层

(C)受弯构件的受拉边不得打孔,但根据具体情况可开设缺口

(D)木屋盖宜采用外排水,若必须用内排水时,不应采用木质天沟

【答案】 (C)

【解答】

(1)根据《木结构设计规范》7.1.1条第1款,“木材宜用于结构的受压或受弯构件”,(A)正确。

(2)根据《木结构设计规范》10.3.1条,“木结构建筑不应超过三层”,(B)正确。

(3)根据《木结构设计规范》7.1.5条,“在受弯构件的受拉边,不得打孔或开设缺口”,(C)不正确。

(4)根据《木结构设计规范》7.1.1条第3款,“木屋盖宜采用外排水,若必须采用内排水,不应采用木制天沟”,(D)正确。

《木结构设计规范》规定:

7.1.6 圆钢拉杆和拉力螺栓的直径,应按计算确定,但不宜小于12mm。

【12.4.8】 圆钢拉杆和拉力螺栓的直径,应按计算确定,但不宜小于下列何项数值(mm)?

(A)10 (B)12 (C)14 (D)16

【答案】 (B)

【解答】 根据《木结构设计规范》7.1.6条,“圆钢拉杆和拉力螺栓的直径,应按计算确定,但不宜小于12mm”,(B)正确。

《木结构设计规范》规定:

7.3.1 桁架选型可根据具体条件确定,并宜采用静定的结构体系。当桁架跨度较大或使用湿材时,应采用钢木桁架;对跨度较大的三角形原木桁架,宜采用不等节间的桁架形式。

采用木檩条时,桁架间距不宜大于4m;采用钢木檩条或胶合木檩条时,桁架间距不宜大于6m。

真题 【12.4.9】 (2009年二级考题)

设计木桁架时,下述论述中何项是不正确的?

(A)对于采用原木下弦的木桁架,其跨度不宜大于15m

(B)采用木檩条时,桁架间距不宜大于4m

(C)桁架制作应按其跨度的1/200起拱

(D)桁架受压弦杆的长细比限值为1/150

【答案】 (D)

【解答】

(1)(A)正确。

(2)根据《木结构设计规范》7.3.1条,“采用木檩条时,桁架间距不宜大于4m”,(B)正确。

(3)(C)正确。

(4)(D)不正确。

【12.4.10】 当采用钢木檩条时,桁架间距不宜大于下述何项数值(m)?

(A)5 (B)6 (C)5.5 (D)6.5

【答案】 (B)

【解答】 根据《木结构设计规范》7.3.1条,“当采用钢木檩条或胶合木檩条时,桁架间距不宜大于6m”,(B)正确。

《木结构设计规范》规定:

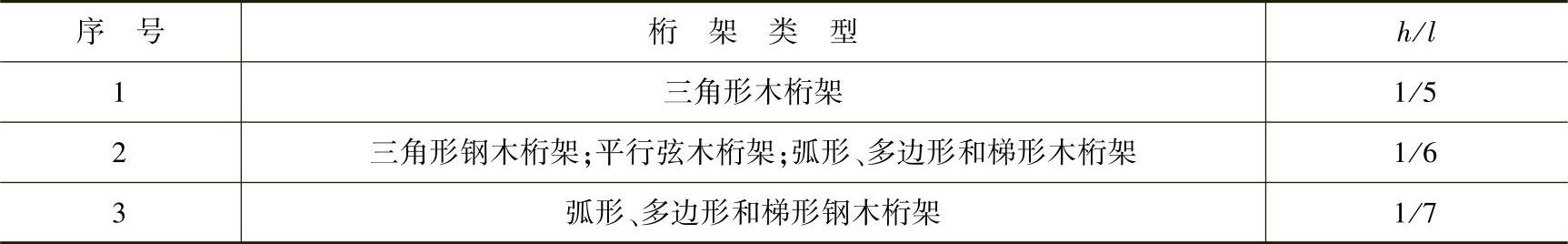

7.3.2 桁架中央高度与跨度之比,不应小于表7.3.2规定的数值。

7.3.2 桁架最小高跨比


注:h——桁架中央高度;

l——桁架跨度。

【12.4.11】 平行弦木桁架的最小高跨比为以下何值?

(A)1/4 (B)1/5 (C)1/6 (D)1/7

【答案】 (C)

【解答】 根据《木结构设计规范》7.3.2条表7.3.2,平行弦木桁架978-7-111-49250-4-Chapter12-199.jpg,故(C)正确。

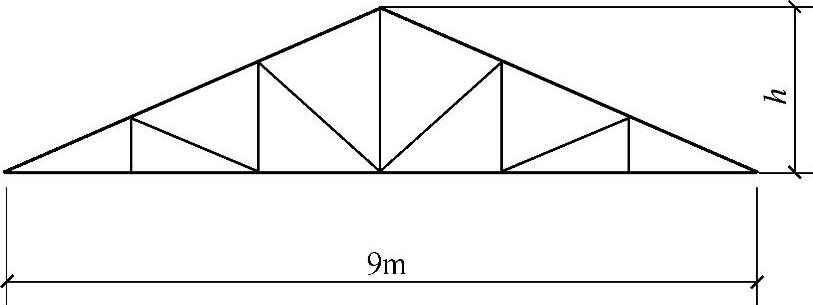

【12.4.12】 某三角形木桁架屋盖,跨度9m,如图12.4.1所示。当中央高度为何值(m)时,才符合规范规定的最小值?

(A)0.9 (B)1.125 (C)1.5 (D)1.8

【答案】 (D)(www.daowen.com)

【解答】 根据《木结构设计规范》7.3.2条,三角形木桁架,桁架中央高度与跨度之比最小值为1/5;图示结构跨度为9m,则中央高度最小为9/5=1.8m。(D)正确。


图 12.4.1

《木结构设计规范》规定:

7.3.3 桁架制作应按其跨度的1/200起拱。

真题 【12.4.13】 (2009年二级考题)

设计木桁架时,下述论述中何项是不正确的?

(A)对于采用原木下弦的木桁架,其跨度不宜大于15m

(B)采用木檩条时,桁架间距不宜大于4m

(C)桁架制作应按其跨度的1/200起拱

(D)桁架受压弦杆的长细比限值为1/150

【答案】 (D)

【解答】

(1)(A)正确。

(2)(B)正确。

(3)根据《木结构设计规范》7.3.3条,“桁架制作应按其跨度的1/200起拱”,(C)正确。

(4)(D)不正确。

真题 【12.4.14】 (2006年二级考题)

下列关于木结构设计的论述中,其中何项不妥?

(A)木结构建筑不应超过五层

(B)对原木构件,验算抗弯强度时,可取最大弯矩处截面

(C)木桁架制作时应按其跨度的1/200起拱

(D)对原木构件,验算挠度和稳定时,可取构件的中央截面

【答案】 (A)

【解答】

(1)(A)不正确。

(2)(B)正确。

(3)根据《木结构设计规范》7.3.3条,“桁架制作应按其跨度的1/200起拱”,(C)正确。

(4)(D)正确。

【12.4.15】 木桁架在制作时,起拱应不小于以下何值?

(A)l/200 (B)l/300 (C)l/400 (D)l/500

提示:l为屋架跨度。

【答案】 (A)

【解答】 根据《木结构设计规范》7.3.3条,“桁架制作应按其跨度的l/200起拱”,(A)正确。

《木结构设计规范》规定:

7.5.1 应采取有效措施保证结构在施工和使用期间的空间稳定,防止桁架侧倾,保证受压弦杆的侧向稳定,承担和传递纵向水平力。

【12.4.16】 关于设置屋架支撑的作用,下列叙述中何项是不正确的?

(A)防止屋架侧倾 (B)保证受压弦杆的侧向稳定

(C)承担和传递纵向水平力 (D)承担和传递屋面荷载

【答案】 (D)

【解答】 根据《木结构设计规范》7.5.1条,设置屋架支撑作用有“防止桁架侧倾,保证受压弦杆的侧向稳定,承担和传递纵向水平力”,所以(A)、(B)、(C)皆正确。条文中没有“承担和传递屋面荷载,而屋面的荷载为竖向力”,不是水平力,所以(D)不正确。

《木结构设计规范》规定:

7.5.5 下列部位,均应设置垂直支撑:

1 梯形屋架的支座竖杆处;

2 下弦低于支座的下沉式屋架的折点处;

3 设有悬挂吊车的吊轨处;

4 杆系拱、框架结构的受压部位处;

5 胶合木大梁的支座处。

垂直支撑的设置要求,除第3项应按本规范第7.5.4条的规定设置外,其余可仅在房屋两端第一开间(无山墙时)或第二开间(有山墙时)设置,但应在其他开间设置通长的水平系杆。

【12.4.17】 下列情况中,不应设置木屋架垂直支撑的是哪几项?

(A)在梯形屋架的支座竖杆处

(B)当设有悬挂吊车时,在吊车轨处

(C)在屋盖承重胶合大梁的支座处

(D)沿屋盖的纵向应逐个开间加设

【答案】 (D)

【解答】

(1)根据《木结构设计规范》7.5.5条,设置垂直支撑部位有“梯形屋架的支座竖杆处”,(A)不正确。

(2)根据《木结构设计规范》7.5.5条,设置垂直支撑部位有“设有悬挂吊车的吊轨处”,(B)不正确。

(3)根据《木结构设计规范》7.5.5条,设置垂直支撑部位有“胶合木大梁的支座处”,(C)不正确。

(4)根据《木结构设计规范》7.5.4条,“当采用垂直支撑时,垂直支撑的设置可根据屋架跨度大小沿跨度方向设置一道或两道,沿房屋的纵向应隔间设置。”(D)正确。

《木结构设计规范》规定:

7.5.7 符合下列情况的非开敞式房屋,可不设置支撑:

1 有密铺屋面板和山墙,且跨度不大于9m时;

2 房屋为四坡项,且半屋架与主屋架有可靠连接时;

3 屋盖两端与其他刚度较大的建筑物相连时。

当房屋纵向很长,则应沿纵向每隔20~30m设置一道支撑。

【12.4.18】 对于木屋盖,支撑的设置是保证屋盖平面结构空间稳定的一项重要措施,下列支撑设置,哪一项是不必要的?

(A)有密铺屋面板和山墙的封闭式房屋,木屋架跨度9m时,只需在屋架上弦设横向支撑

(B)梯形屋架的支座竖杆处设置垂直支撑

(C)有吊车的木屋盖,除设置上弦横向支撑外,尚须设置垂直支撑

(D)8度设防地区,稀铺屋面板房屋,在房屋两端第二开间设置一道上弦横向支撑

【答案】 (A)

【解答】

(1)根据《木结构设计规范》7.5.7条1款,对于非开敞式房屋,当有密铺屋面板和山墙,且屋架跨度不大于9m时,可不设支撑。(A)不正确。

(2)根据《木结构设计规范》7.5.5条,设置垂直支撑部位有:“梯形屋架的支座竖杆处”,“设有悬挂吊车的吊轨处”,所以(B)、(C)正确。

(3)根据《木结构设计规范》7.5.9条,“抗震设防烈度为8度,屋面采用楞摊瓦或稀铺屋面板房屋,不论是否设置垂直支撑,都应在房屋单元两端第二开间及每隔20m设置一道上弦横向支撑”,(D)正确。

《木结构设计规范》规定:

9.1.1 轻型木结构系指主要由木构架墙、木楼盖和木屋盖系统构成的结构体系,适用于三层及三层以下的民用建筑

【12.4.19】 轻型木结构是指主要由下列何项构成的结构体系?

(A)木构架墙 (B)木楼盖和木屋盖

(C)木构架墙和木屋盖 (D)木构架墙、木楼盖和木屋盖

【答案】 (D)

【解答】 根据《木结构设计规范》9.1.1条,“轻型木结构主要由木构架墙、木楼盖和木屋盖构成的结构”,只有(D)项中包括这三部分,故(D)正确。

【12.4.20】 轻型木结构适用于下列何项及以下的民用建筑?

(A)二层 (B)三层 (C)四层 (D)五层

【答案】 (B)

【解答】 根据《木结构设计规范》9.1.1条规定,“轻型木结构……,适用于三层及三层以下的民用建筑”,故(B)正确。

【12.4.21】 (2014年一级考题,原题为连锁题中的一道子题)

关于木结构房屋设计,下列说法中何种是错误的?

(A)对于木柱木屋架房屋,可采用贴砌在木柱外侧的烧结普通砖砌体,并应与木柱采取可靠的拉结措施

(B)对于有抗震要求的木柱木屋架房屋,其屋架与木柱连接处均须设置斜撑

(C)对于木柱木屋架房屋,当有吊车使用功能时,屋盖除应设置上弦横向支撑外,尚应设置垂直支撑

(D)对于设防烈度为8度地震区建造的木柱木屋架房屋,除支撑结构与屋架采用螺栓连接外,椽与檩条、檩条与屋架连接均可采用钉连接

【答案】 (D)

【解答】

(1)根据《建筑抗震设计规范》11.3.10条,(A)正确。

(2)根据《建筑抗震设计规范》11.3.6条,(或《木结构设计规范》7.5.10条)(B)正确。

(3)根据《木结构设计规范》7.5.5条,(C)正确。

(4)根据《木结构设计规范》7.2.4条,(D)不正确。
