齿连接:单齿用于受压构件,双齿用于桁架支座节点

时间:2023-10-05 理论教育 版权反馈
【摘要】:单齿连接用于受压构件的连接,双齿连接用于受力较大的桁架支座节点。2 单齿连接应使压杆轴线通过承压面中心。图6.1.12 双齿连接4 齿连接的齿深,对于方木不应小于20mm;对于原木不应小于30mm。双齿连接中,第二齿的齿深hc应比第一齿的齿深hc1至少大20mm。当采用湿材制作时,木桁架支座节点齿连接的剪面长度应比计算值加长50mm。

齿连接:单齿用于受压构件,双齿用于桁架支座节点

按槽齿数量多少分为单齿连接和双齿连接。单齿连接用于受压构件的连接,双齿连接用于受力较大的桁架支座节点。

方木构件的齿连接的构造如图12.3.1所示。原木构件齿连接的构造如图12.3.2所示。

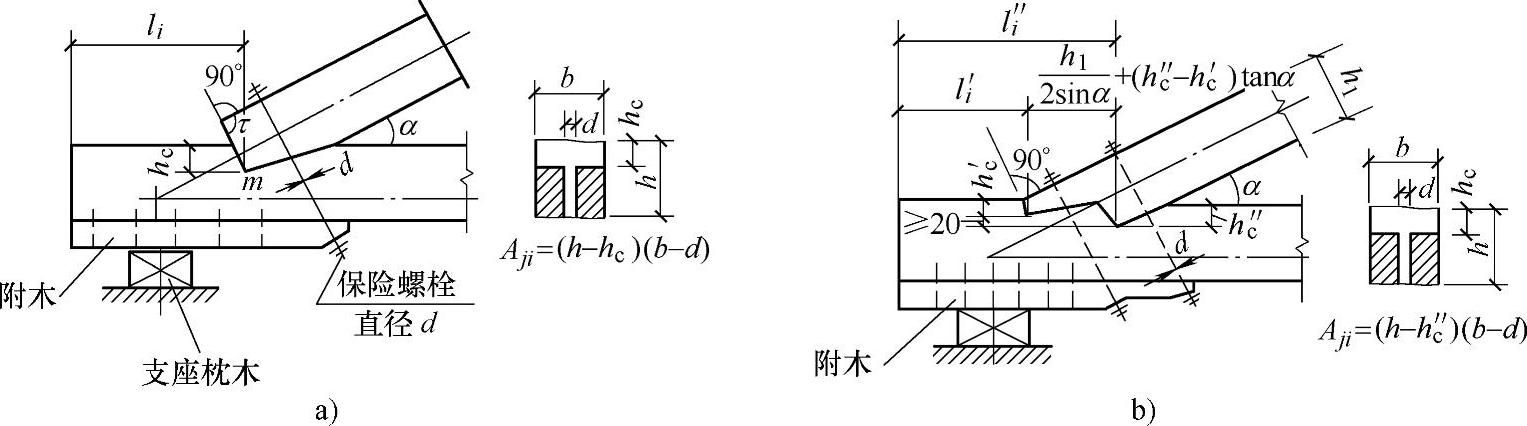

图12.3.1 方木构件的齿连接

a)单齿连接 b)双齿连接

单齿连接有三个主要受力面:承压面——承受压杆的压力;剪切面——承受压杆沿剪面的分力;受拉净截面——承受拉杆的拉力。

支座节点的齿连接有三样附件:保险螺栓——预防齿受剪切破坏时上弦往外推而突然倒塌;附木(用钉子将附木钉在下弦下面)——防止因安放保险螺栓垫板和螺帽而将下弦削弱,并有加强节点的刚度的作用;支座枕木——将桁架反力均匀分布给承重砖墙或砖柱。

双齿连接则有两个承压面,两个剪切面和两个保险螺栓。

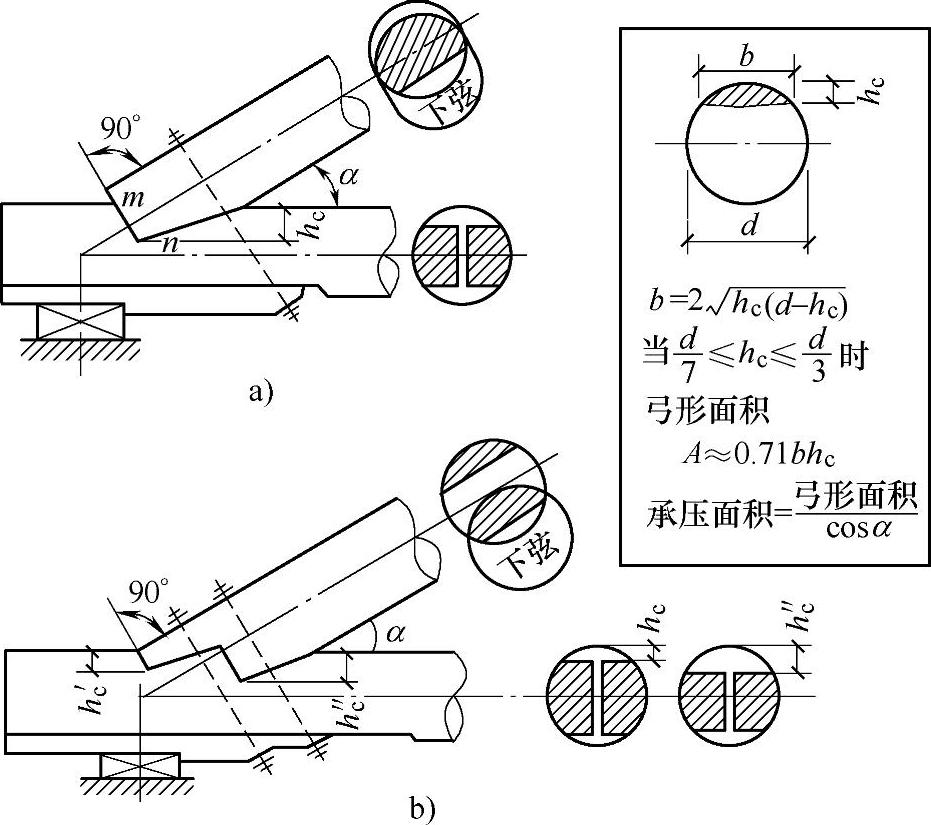

图12.3.2 原木构件的齿连接

a)单齿连接 b)双齿连接

《木结构设计规范》规定:

6.1.1 齿连接可采用单齿(图6.1.1⁃1)或双齿(图6.1.1⁃2)的形式,并应符合下列规定:

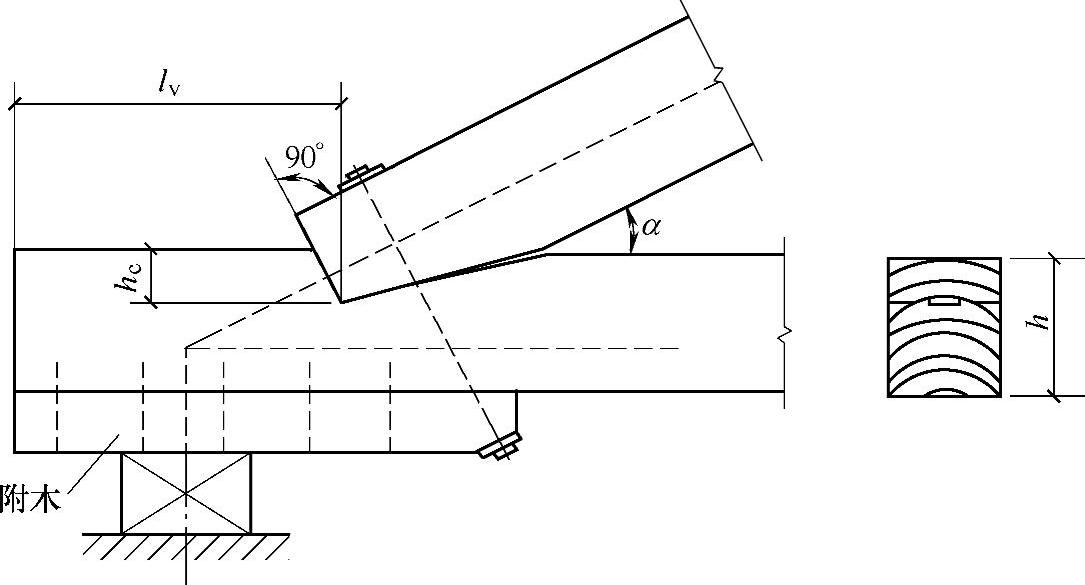

图6.1.1⁃1 单齿连接

1 齿连接的承压面,应与所连接的压杆轴线垂直。

2 单齿连接应使压杆轴线通过承压面中心。

3 木桁架支座节点的上弦轴线和支座反力的作用线,当采用方木或板材时,宜与下弦净截面的中心线交汇于一点;当采用原木时,可与下弦毛截面的中心线交汇于一点,此时,刻齿处的截面可按轴心受拉验算。

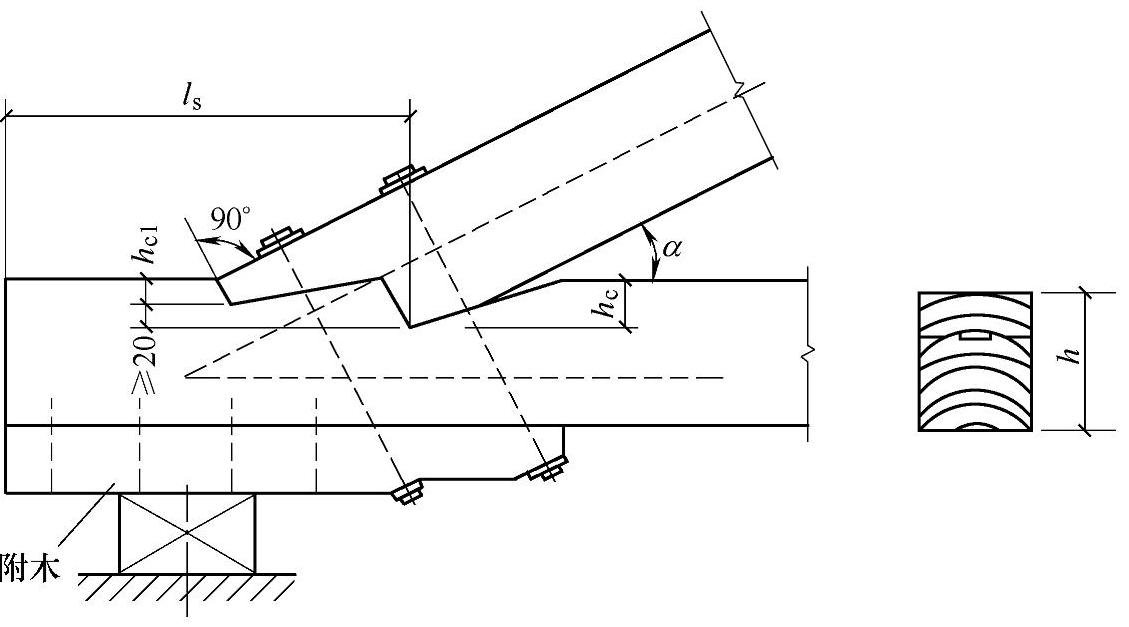

图6.1.1⁃2 双齿连接

4 齿连接的齿深,对于方木不应小于20mm;对于原木不应小于30mm。

桁架支座节点齿深不应大于h/3,中间节点的齿深不应大于h/4(h为沿齿深方向的构件截面高度)。

双齿连接中,第二齿的齿深hc应比第一齿的齿深hc1至少大20mm。单齿和双齿第一齿的剪面长度不应小于4.5倍齿深。

当采用湿材制作时,木桁架支座节点齿连接的剪面长度应比计算值加长50mm。

6.1.2 单齿连接应按下列公式验算:

1 按木材承压


式中 f——木材斜纹承压强度设计值(N/mm2),按本规范第4.2.6条确定;

N——作用于齿面上的轴向压力设计值(N);

Ac——齿的承压面面积(mm2)。

2 按木材受剪


式中 fv——木材顺纹抗剪强度设计值(N/mm2);

V——作用于剪面上的剪力设计值(N);

lv——剪面计算长度(mm),其取值不得大于齿深hc的8倍;

bv——剪面宽度(mm);

ψv——沿剪面长度剪应力分布不匀的强度降低系数,按表6.1.2采用。

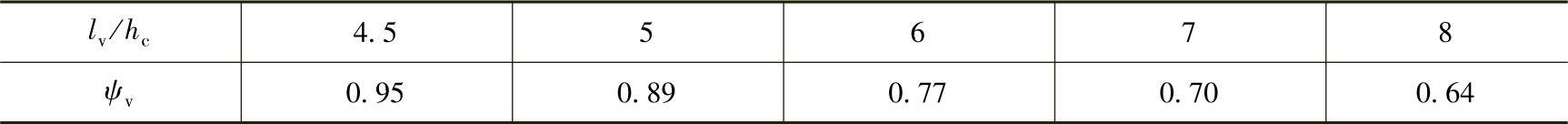

6.1.2 单齿连接抗剪强度降低系数


4.2.6 木材斜纹承压的强度设计值,可按下列公式确定:

α〈10°

f=fc (4.2.6⁃1)

当10°α〈90°


式中 f——木材斜纹承压的强度设计值(N/mm2);

α——作用力方向与木纹方向的夹角(°)。

木材斜纹承压强度设计值亦可根据fcfc,90°和α数值从图4.2.6查得。

6.1.3 双齿连接的承压,按本规范公式(6.1.2⁃1)验算,但其承压面面积应取两个齿承压面面积之和。

双齿连接的受剪,仅考虑第二齿剪面的工作,按本规范公式(6.1.2⁃2)计算,并符合下列规定:

1 计算受剪应力时,全部剪力V应由第二齿的剪面承受;

2 第二齿剪面的计算长度lv的取值,不得大于齿深hc的10倍;

3 双齿连接沿剪面长度剪应力分布不匀的强度降低系数ψv值应按表6.1.3采用。

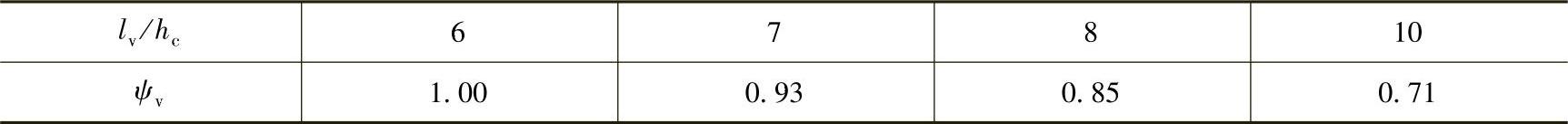

6.1.3 双齿连接抗剪强度降低系数


6.1.4 桁架支座节点采用齿连接时,必须设置保险螺栓,但不考虑保险螺栓与齿的共同工作。保险螺栓应与上弦轴线垂直。保险螺栓应按本规范第4.1.9条进行净截面抗拉验算,所承受的轴向拉力应由下式确定:

Nb=Ntan(60°-α) (6.1.4)

式中 Nb——保险螺栓所承受的轴向拉力(N);

N——上弦轴向压力的设计值(N);

α——上弦与下弦的夹角(°)。

保险螺栓的强度设计值应乘以1.25的调整系数。

双齿连接宜选用两个直径相同的保险螺栓(图6.1.1⁃2),但不考虑本规范第4.2.12条的调整系数。

木桁架下弦支座应设置附木,并与下弦用钉钉牢。钉子数量可按构造布置确定。附木截面宽度与下弦相同,其截面高度不小于h/3(h为下弦截面高度)。

真题 【12.3.1】 (1999年一级考题)

一榀双齿连接的方木桁架,其支座节点的上弦轴线和支座反力的作用线相交于一点,试问该交点应落在下列何项所指的位置上?

(A)下弦净截面的中心线上

(B)下弦毛截面的中心线上

(C)距下弦截面上边缘1/3截面高度处

(D)距下弦下边缘1/3截面高度处

【答案】 (A)

【解答】 根据《木结构设计规范》6.1.1条第3款,“木桁架支座节点的上弦轴线和支座反力的作用线,当采用方木时,宜与下弦净截面的中心线交汇于一点”,所以(A)正确。

真题 【12.3.2】 (1999年一级考题)

在木结构双齿连接的计算时,其受剪计算所考虑的受剪面以下何项为正确?

(A)第一齿的

(B)第二齿的

(C)第一齿和第二齿之和

(D)第一齿、第二齿和保险螺栓三者之和

【答案】 (B)

【解答】 根据《木结构设计规范》6.1.3条,“双齿连接的受剪,仅考虑第二齿剪面的工作”,故(B)正确。

真题 【12.3.3】 (2007年二级考题)

对木结构齿连接的下列认识,其中何项为不正确?

(A)齿连接的可靠性在很大程度上取决于其构造是否合理

(B)在齿连接中,木材抗剪破坏属于脆性破坏,所以必须设置保险螺栓

(C)在齿未破坏前,保险螺栓几乎不受力

(D)木材剪切破坏对螺栓有冲击作用,因此螺栓应选用强度高的钢材

【答案】 (D)

【解答】

(1)根据《木结构设计规范》6.1.1条条文说明“齿连接的可靠性在很大程度上取决于其构造是否合理”,(A)正确。

(2)根据《木结构设计规范》6.1.4条条文说明“在齿连接中,木材抗剪属于脆性工作,其破坏一般无预兆。为防止意外,应采取保险的措施。长期的工程实践表明,在被连接的构件间用螺栓予以拉结,可以起到保险的作用。因为它可以使齿连接在其受剪面万一遭到破坏时,不致引起整个结构的坍塌,从而也就为抢修提供了必要的时间。因此本规范规定桁架的支座节点采用齿连接时,必须设置保险螺栓”,所以(B)正确。

(3)根据《木结构设计规范》6.1.4条,“桁架支座节点采用齿连接时,必须设置保险螺栓,但不考虑保险螺栓与齿的共同工作”,同时条文说明中有“在齿未破坏前,保险螺栓是几乎不受力的”,所以(C)正确。

(4)根据《木结构设计规范》6.1.4条条文说明,“木材的剪切破坏是突然发生的,对螺栓有一定的冲击作用,故规定宜选用延性较好的钢材”,所以(D)不正确。

真题 【12.3.4】 (2004年一级样题)

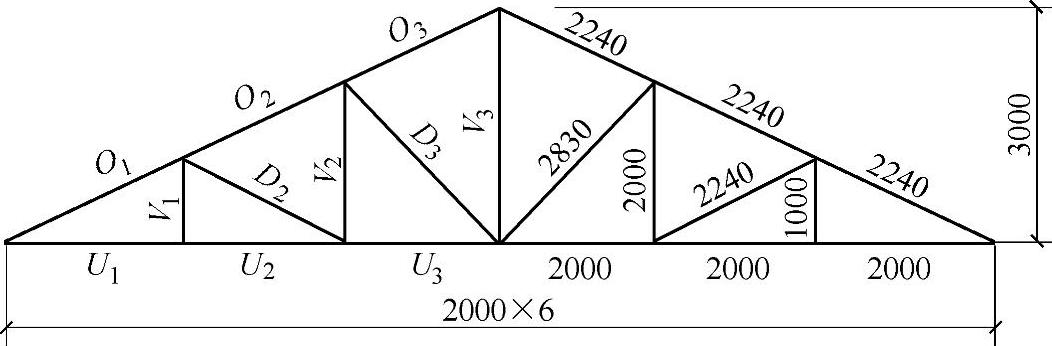

某房屋跨度12m,采用12m有吊顶的三角形豪式木屋架,屋架间距3m,屋面为黏土平瓦,保温材料为锯末,铺设在吊顶上。采用木材为红松,其顺纹抗压及承压强度设计值fc=10N/mm。抗弯强度设计值fm=13N/mm2,钢筋为HPB300,屋架计算简图及几何尺寸如图12.3.3所示。


图 12.3.3

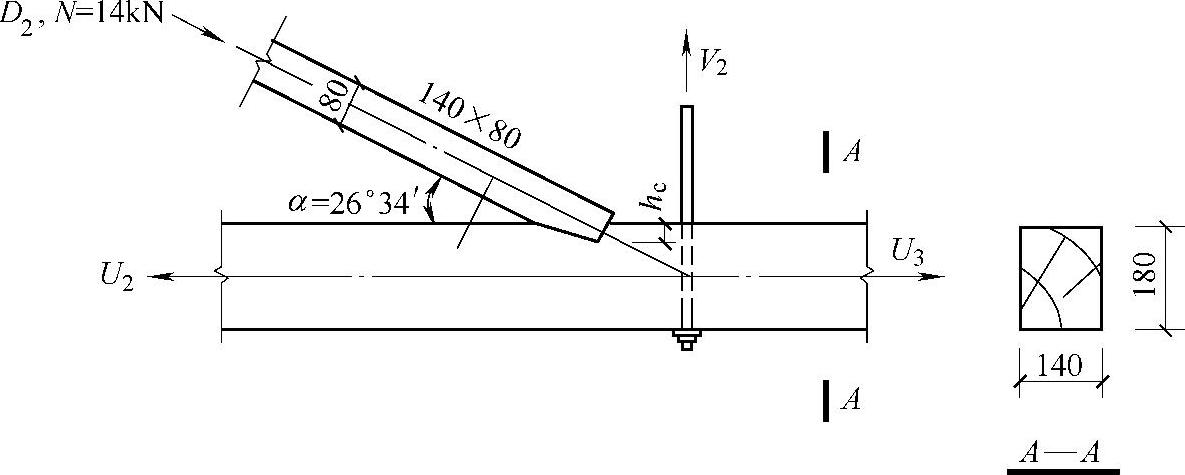

当只有恒载作用时,斜腹杆D2的轴心压力设计值N=14kN,其截面尺寸为b×h=140mm×80mm,下弦第二中间节点如图12.3.4所示,根据承压需要,图示中的刻槽深度hc的计算值与下列何项尺寸接近?

(A)hc≥13.71mm (B)hc≥10.97mm

(C)hc≥24mm (D)hc≥13.69mm


图 12.3.4

【答案】 (A)

【解答】

(1)根据《木结构设计规范》表4.2.1⁃1,红松的强度等级是TC13B。

(2)根据《木结构设计规范》表4.2.1⁃4,只有恒载作用,木材强度的设计值要考虑不同使用条件的调整系数0.8。

(3)根据《木结构设计规范》表4.2.1⁃3,TC13B强度等级的木材

fc90°=0.8×2.9=2.32N/mm2fc=0.8×10=8N/mm2

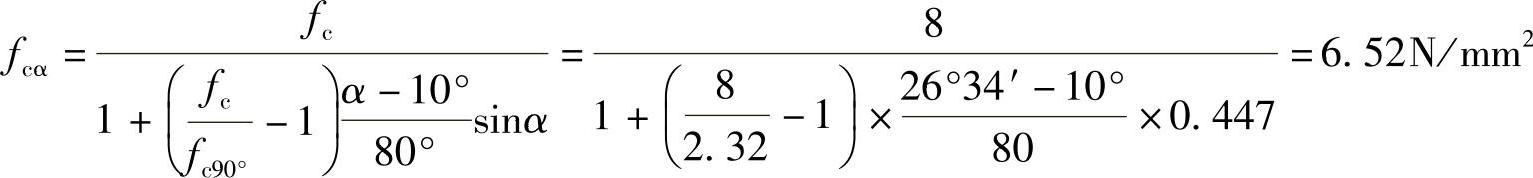

(4)根据《木结构设计规范》4.2.6条,因为α=26°34′〉10°,sin26°34′=0.447

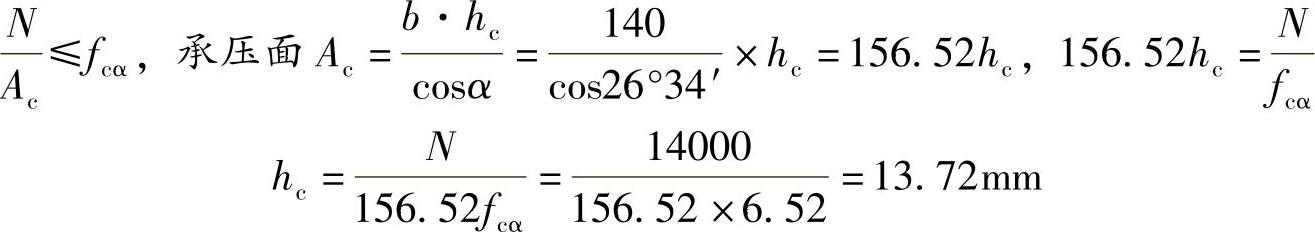

(5)根据《木结构设计规范》式(6.1.2⁃1):


真题 【12.3.5】 (2002年一级考题)

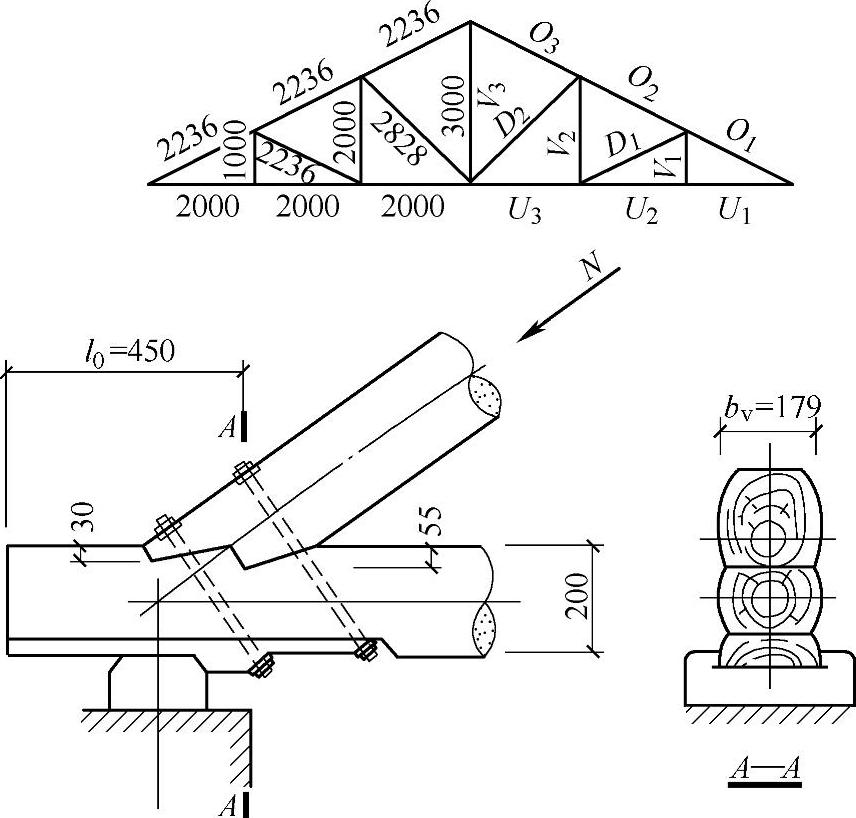

某一12m跨原木豪式木屋架,屋面坡角α=26.56°,屋架几何尺寸及杆件编号如图12.3.5所示,选用红皮云杉TC⁃13B制作。

屋架端节点如图12.3.5所示。在恒载作用下,假定上弦杆O1的轴向力设计值N=-70.43kN。试确定按双齿连接木材受剪验算式中的左右端项978-7-111-49250-4-Chapter12-127.jpg,其数值与下列何组数值相近?

(A)0.874N/mm2,1.172N/mm2 (B)0.874N/mm2,0.938N/mm2

(C)0.782N/mm2,1.172N/mm2 (D)0.782N/mm2,0.938N/mm2


图 12.3.5

【答案】 (D)

【解答】

(1)根据《木结构设计规范》表4.2.1⁃3,TC13B强度等级的木材,fv=1.4N/mm2

(2)根据《木结构设计规范》表4.2.1⁃4只有恒载作用,木材强度的设计值要考虑不同使用条件的调整系数0.8。

fv=1.4×0.8=1.12N/mm2

(3)根据《木结构设计规范》6.1.1条验算齿深。

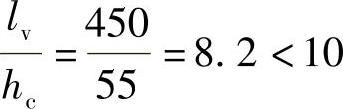

(4)根据《木结构设计规范》6.1.3条验算受剪面计算长度,双齿连接。


(5)根据《木结构设计规范》6.1.2条:

V=N·cosα=70430×cos26.56°=62997N

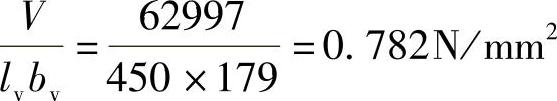

(7)根据《木结构设计规范》6.1.2条式(6.1.2⁃2):

ψvfv=0.836×1.12=0.936N/mm2

真题 【12.3.6】 (2001年二级考题)(www.daowen.com)

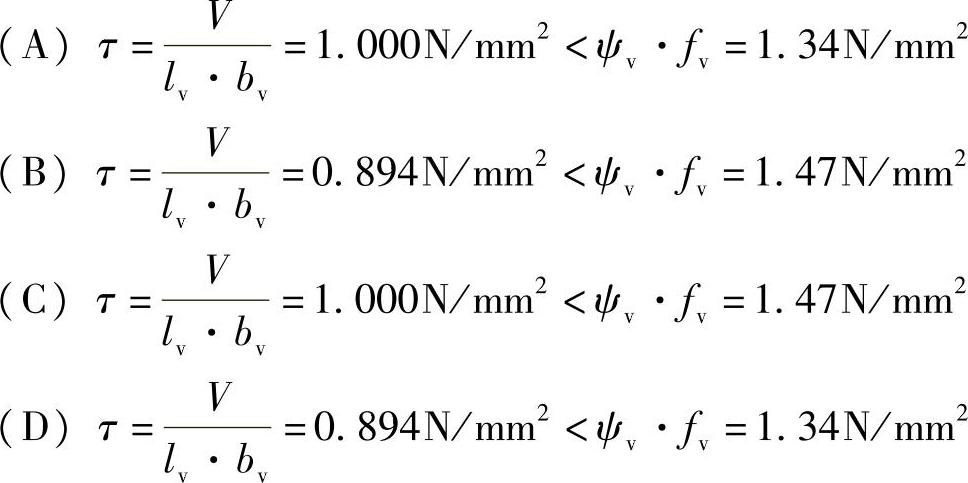

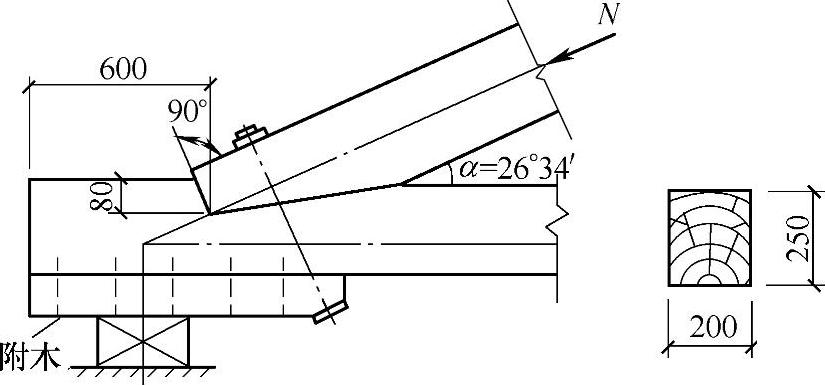

如图12.3.6所示为一方木屋架端节点,其上弦杆轴向力设计值N=-120kN。该屋架采用水曲柳制作。当用木材单齿连接受剪承载力公式978-7-111-49250-4-Chapter12-134.jpg进行验算时,其左右端项及其关系与下列何组数值相近?



图 12.3.6

【答案】 (B)

【解答】

(1)根据《木结构设计规范》表4.2.1⁃2,水曲柳,木材强度等级TB15。

(2)根据《木结构设计规范》表4.2.1⁃3,木材强度等级TB15,fv=2.0N/mm2

(3)根据《木结构设计规范》4.2.3条2款,截面矩边尺寸大于150mm,强度设计值可提高10%,即

fv=1.1×2.0=2.2N/mm2

(4)根据《木结构设计规范》6.1.1条验算齿深:


(5)根据《木结构设计规范》6.1.2条验算受剪面计算长度,单齿连接:


(6)根据《木结构设计规范》6.1.2条:


(7)根据《木结构设计规范》表6.1.2:


(8)根据《木结构设计规范》6.1.2条式(6.1.2⁃2):

ψvfv=0.67×2.2=1.474N/mm2

真题 【12.3.7】 (2004年一级考题)

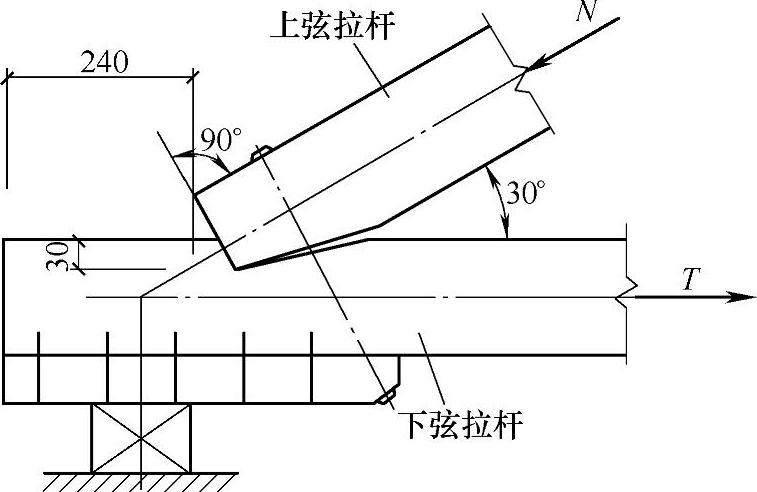

某三角形木屋架端节点如图12.3.7所示。单齿连接,齿深hc=30mm;上、下弦杆采用干燥的西南云杉TC15B,方木截面150mm×150mm,设计使用年限50年,结构重要性系数1.0。

试问,作用在端节点上弦杆的最大轴向压力设计值N(kN)应与下列何项数值最为接近?

(A)35 (B)40 (C)45 (D)50


图 12.3.7

【答案】 (B)

【解答】

(1)根据《木结构设计规范》表4.2.1⁃3,TC15B强度等级的木材,fc=12N/mm2fc90°=3.1N/mm2fv=1.5N/mm2

(2)根据《木结构设计规范》4.2.3条,虽然最短截面尺寸为150mm,但因为要加工连接的齿深,截面最短尺寸将小于150mm,不能执行提高设计强度10%的规定。

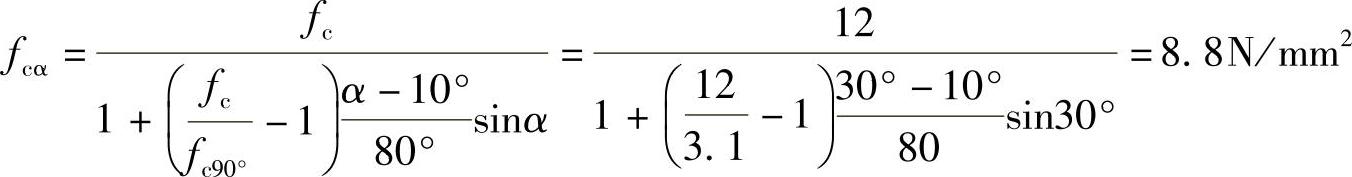

(3)根据《木结构设计规范》4.2.6条,α=30°〉10°

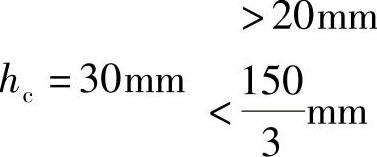

(4)根据《木结构设计规范》6.1.1条验算齿深:


(5)根据《木结构设计规范》6.1.2条式(6.1.2⁃1):



(6)根据《木结构设计规范》6.1.2条验算剪面计算长度,单齿连接剪面计算长度为

lv=240mm=8hc=8×30=240mm

(7)根据《木结构设计规范》表6.1.2,978-7-111-49250-4-Chapter12-146.jpgψc=0.64

(8)根据《木结构设计规范》式(6.1.2⁃2):

V=ψvfvlvbv=0.64×1.5×240×150=34.56kN


真题 【12.3.8】 (2008年一级考题)

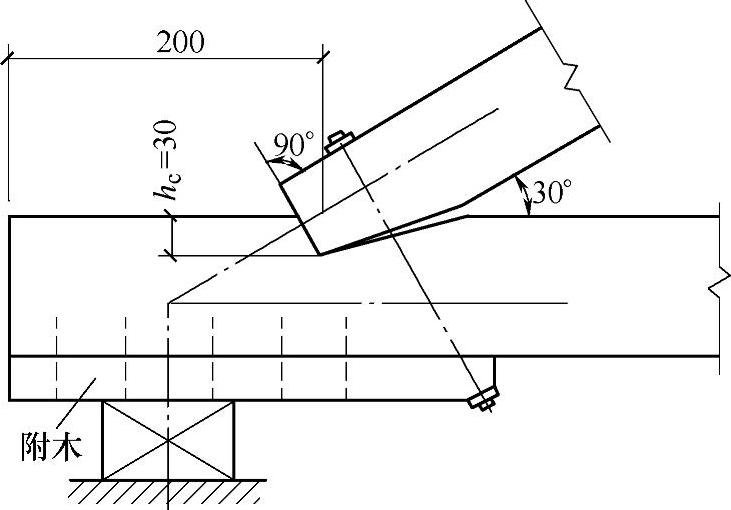

某三角形木桁架的上弦杆和下弦杆在支座节点处采用单齿连接,节点连接如图12.3.8所示。齿连接的齿深hc=30mm,上弦轴线与下弦轴线的夹角α=30°。上、下弦杆采用红松(TC13),其截面尺寸均为140mm×140mm。该桁架处于室内正常环境,安全等级为二级,设计使用年限为50年。根据对下弦杆齿面的承压承载力计算,试确定齿面能受的上弦杆最大轴向压力设计值(kN),应与下列何项数值最为接近?

(A)28 (B)37

(C)49 (D)60

【答案】 (B)

【解答】


图 12.3.8

(1)根据《木结构设计规范》表4.2.1⁃3,TC13B的顺纹承压强度设计值fc=10MPa,横纹承压强度设计值fc,90°=2.9MPa。

(2)根据《木结构设计规范》6.1.1条验算齿深


(3)根据《木结构设计规范》6.1.2条验算剪面计算长度,单齿连接lv=200mm〈8hc

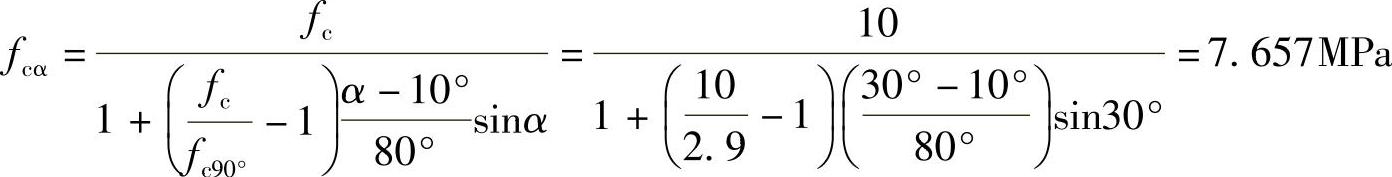

(4)根据《木结构设计规范》4.2.6条,α=30°〉10°,木材斜纹承压的强度设计值f

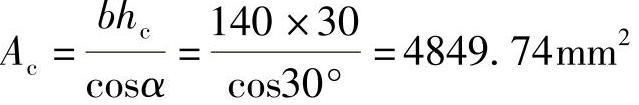

(5)根据《木结构设计规范》6.1.2条,按单齿连接强度确定的上弦杆最大轴向压力设计值为:


N=Acf=4849.74×7.657=37134N≈37.13kN

【12.3.9】 单齿连接的承载能力验算

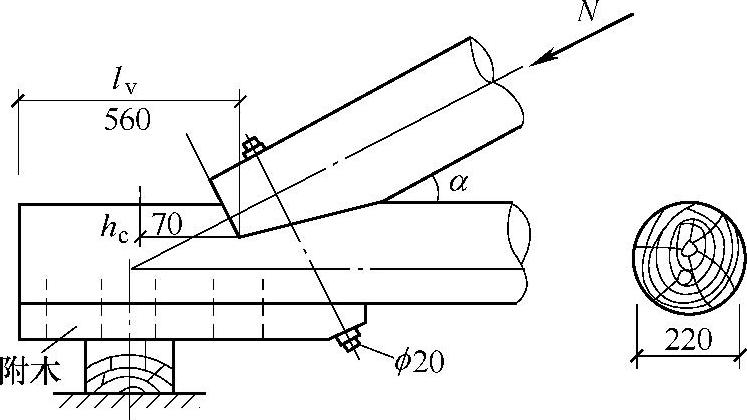

条件:图12.3.9为原木桁架支座节点,上弦轴心压力N=70kN,木材为杉木,上弦大头直径216mm,下弦大头直径220mm,上下弦夹角为26°34′。sinα=0.448,cosα=0.894。当d=220mm,bv=205mm,hc=70mm时

求:(1)承压验算(已知齿深范围内与下弦轴线垂直的弓形面积A′=10400mm2)。

(2)抗剪验算。

(3)保险螺栓验算(普通4.6级螺栓)。

【解答】

(1)承压验算

1)根据《木结构设计规范》表4.2.1⁃1杉木的强度等级为TC11A。


图 12.3.9

2)根据《木结构设计规范》表4.2.1⁃3,强度等级为TC11A。顺纹抗压强度fc=10N/mm2,横纹承压强度fc,90°=2.7N/mm2,抗剪强度fv=1.4N/mm2

3)根据《木结构设计规范》4.2.3条第1款,因该原木已经切削,强度不能提高。

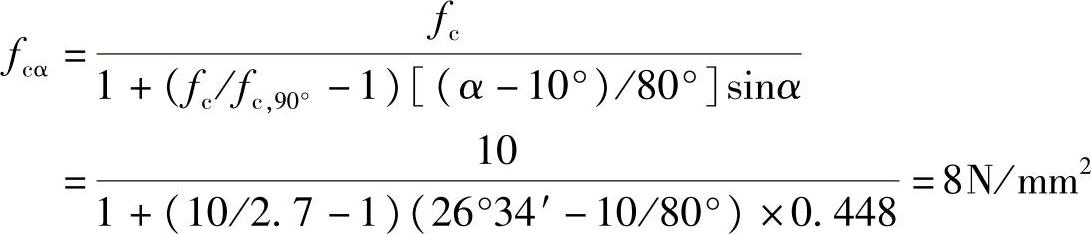

4)应用《木结构设计规范》式(4.2.6⁃2),夹角α=26.6°>10°,斜纹承压强度


5)根据《木结构设计规范》6.1.1条验算齿深:


6)应用《木结构设计规范》式(6.1.2⁃1):

弓形承压面积 Ac=A′/cosα=10400/0.894=11633mm2

N/Ac=70000/11633=6N/mm2f=8N/mm2,满足承压强度要求。

(2)抗剪验算

1)根据《木结构设计规范》6.1.2条,验算受剪计算长度,单齿连接:

lv=560mm≤8hc=8×70=560mm

2)根据《木结构设计规范》表6.1.2:

978-7-111-49250-4-Chapter12-155.jpg,降低系数ψv=0.64

3)应用《木结构设计规范》式(6.1.2⁃2):

剪力设计值 V=Ncosα=70×103×0.894=62580N

V/lvbv=62580/(560×205)=0.55N/mm2<ψvfv=0.64×1.4=0.896N/mm2

抗剪强度满足要求。

(3)保险螺栓验算

1)应用《木结构设计规范》式(6.1.4)得保险螺栓所承受的拉力设计值

Nb=Ntan(60°-α)=70000×tan(60°-26°34′)=46215N

2)根据《钢结构设计规范》表3.4.1⁃4,普通4.6级螺栓的抗拉强度fbt=170N/mm2

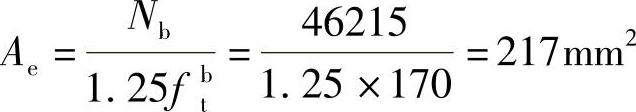

3)根据《木结构设计规范》6.1.4条,螺栓强度取1.25fbt,螺栓面积


1ϕ20,Ae=244.8mm2>217mm2,满足要求。

【12.3.10】 双齿连接的承载能力验算

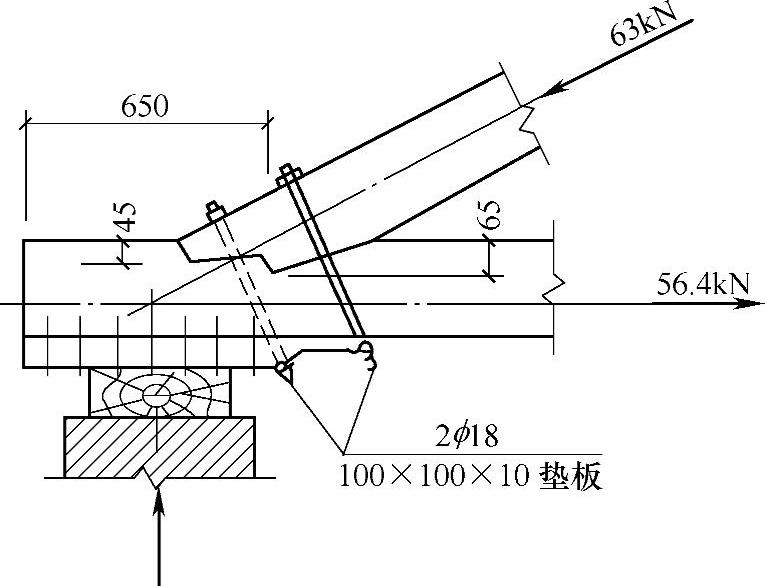

条件:屋架端节点如图12.3.10所示。用红皮云杉TC13B制作,屋面坡角α=26°34。已知上弦杆压力设计值N1=-63kN,上弦截面为120mm×120mm,下弦杆拉力设计值N2=56400N,下弦截面选用120mm×200mm,cosα=0.894,sinα=0.448。

求:(1)承压验算。

(2)抗剪验算。

(3)下弦受拉验算。

(4)保险螺栓计算。


图 12.3.10

答案

(1)根据《木结构设计规范》表4.2.1⁃3,TC13B的木材强度等级,fc=10N/mm2fc,90°=2.9N/mm2fv=1.4N/mm2ft=8N/mm2

(2)根据《木结构设计规范》式(4.2.6⁃2),α>10°

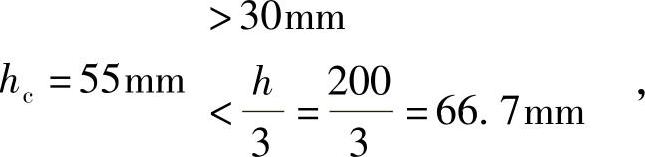

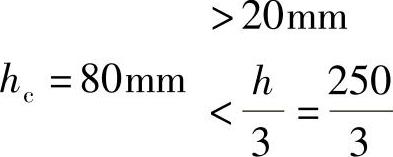

(3)根据《木结构设计规范》6.1.1条,检验齿深。

第二齿的齿深978-7-111-49250-4-Chapter12-159.jpg,且hc2-hc1=65-45=20mm,均满足规定。

(4)根据《木结构设计规范》6.1.2条式(6.1.2⁃1)和6.1.3条,“双齿连接的承压,按本规范公式(6.1.2⁃1)验算,但其承压面面积应取两个齿承压面面积之和”。

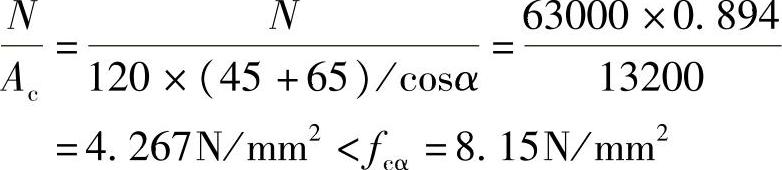

承压应力为


满足承压要求。

(5)根据《木结构设计规范》6.1.3条验算剪面计算长度,双齿连接。

978-7-111-49250-4-Chapter12-161.jpglv满足要求


双齿连接的强度降低系数ψv=0.71

(7)根据《木结构设计规范》6.1.2条式(6.1.2⁃2):

V=N2=56400N

978-7-111-49250-4-Chapter12-163.jpg,满足受剪要求。

(8)根据《木结构设计规范》5.1.1条的规定:

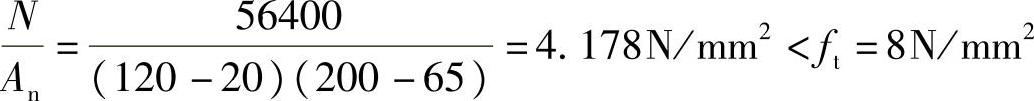

下弦受拉验算(本题下弦是净截面对中,故对下弦净截面为中心受拉)。

下弦面积应扣除保险螺栓所削弱的面积。此处考虑螺孔洞宽20mm。

978-7-111-49250-4-Chapter12-164.jpg,满足受拉要求。

(9)应用《木结构设计规范》式(6.1.4)求保险螺栓承受的拉力为

Nb=Ntan(60°-α)=63000×tan(60°-26°34′)=41604N


(10)根据《木结构设计规范》表3.4.1⁃4,采用普通4.6级螺栓,fbt=170N/mm2

(11)根据《木结构设计规范》6.1.4条,保险螺栓的强度设计值应乘1.25调整系数,螺栓面积


选用2ϕ18的螺栓。(ϕ18,A=254mm2
