底部抗震墙的厚度与数量由竖向刚度决定

时间:2023-10-05 理论教育 版权反馈
【摘要】:对此《建筑抗震设计规范》有明确的规定:7.1.9 混凝土墙体的抗震等级,6、7、8度应分别按三、三、二级采用。《砌体结构设计规范》规定:10.4.6 底部框架抗震墙砌体房屋中底部抗震墙的厚度和数量应由房屋的竖向刚度分布来确定。

底部抗震墙的厚度与数量由竖向刚度决定

(一)底部框架

1.框架柱

底部框架抗震墙房屋的框架柱不同于一般框架⁃抗震墙结构中的框架柱要求,大体上接近框支柱的有关要求。对柱的轴压比、纵向钢筋和箍筋的要求,可参照框架结构对柱的要求,同时箍筋全高加密。对框架柱的截面和构造,《建筑抗震设计规范》规定:

7.1.9 底部混凝土框架的抗震等级,6、7、8度应分别按三、二、一级采用。

7.5.6 底部框架⁃抗震墙砌体房屋的框架柱应符合下列要求:

1 柱的截面不应小于400mm×400mm,圆柱直径不应小于450mm。

2 柱的轴压比,6度时不宜大于0.85,7度时不宜大于0.75,8度时不宜大于0.65。

3 柱的纵向钢筋最小总配筋率,当钢筋的强度标准值低于400MPa时,中柱在6、7度时不应小于0.9%,8度时不应小于1.1%;边柱、角柱和混凝土抗震墙端柱在6、7度时不应小于1.0%,8度时不应小于1.2%。

4 柱的箍筋直径6、7度时不应小于8mm,8度时不应小于10mm,并应全高加密箍筋,间距不大于100mm。

5 柱的最上端和最下端组合的弯矩设计值应乘以增大系数,一、二、三级的增大系数应分别按1.5、1.25和1.15采用。

7.5.9 底部框架⁃抗震墙砌体房屋的材料强度等级,应符合下列要求:

1 框架柱的混凝土强度等级,不应低于C30。

2.托墙梁

由于托墙梁与上部砌体结构的共同工作,实际上为一偏心受拉构件。托墙梁在构造上有类似于高层框支梁的要求,其构造严于一般的框架梁。对托墙梁的截面和构造,《建筑抗震设计规范》规定:

7.5.8 底部框架⁃抗震墙砌体房屋的钢筋混凝土托墙梁,其截面和构造应符合下列要求:

1 梁的截面宽度不应小于300mm,梁的截面高度不应小于跨度的1/10。

2 箍筋的直径不应小于8mm,间距不应大于200mm;梁端在1.5倍梁高且不小于1/5梁净跨范围内,以及上部墙体的洞口处和洞口两侧各500mm且不小于梁高的范围内,箍筋间距不应大于100mm。

3 沿梁高应设腰筋,数量不应少于2ϕ14,间距不应大于200mm。

4 梁的纵向受力钢筋和腰筋应按受拉钢筋的要求锚固在柱内,且支座上部的纵向钢筋在柱内的锚固长度应符合钢筋混凝土框支梁的有关要求。

7.5.9 底部框架⁃抗震墙砌体房屋的材料强度等级,应符合下列要求:

1 托墙梁的混凝土强度等级,不应低于C30。

《砌体结构设计规范》规定:

10.4.9 底部框架⁃抗震墙砌体房屋的框架柱和钢筋混凝土托梁,其截面和构造除应符合现行国家标准《建筑抗震设计规范》GB 50011的有关要求外,尚应符合下列规定:

1 托梁的截面宽度不应小于300mm,截面高度不应小于跨度的1/10,当墙体在梁端附近有洞口时,梁截面高度不宜小于跨度的1/8;

2 托梁上、下部纵向贯通钢筋最小配筋率,一级时不应小于0.4%,二、三级时分别不应小于0.3%;当托墙梁受力状态为偏心受拉时,支座上部纵向钢筋至少应有50%沿梁全长贯通,下部纵向钢筋应全部直通到柱内;

3 托梁箍筋的直径不应小于10mm,间距不应大于200mm;梁端在1.5倍梁高且不小于1/5净跨范围内,以及上部墙体的洞口处和洞口两侧各500mm且不小于梁高的范围内,箍筋间距不应大于100mm;

4 托梁沿梁高每侧应设置不小于1ϕ14的通长腰筋,间距不应大于200mm。

(二)底部抗震墙

为了改善底层框架砌体房屋的抗震性能,根据震害经验总结,在底层设置一定数量的抗震墙,作为第一道防线的抗侧力构件,它的作用相当于框架⁃抗震墙结构中的抗震墙。

《建筑抗震设计规范》对使用砌体墙作为抗震墙的范围有严格的限制。

《建筑抗震设计规范》规定:

7.1.8 底部框架⁃抗震墙砌体房屋的结构布置,应符合下列要求:

2 房屋的底部,应沿纵横两个方向设置一定数量的抗震墙,并应均匀对称布置。6度且总层数不超过四层的底层框架⁃抗震墙砌体房屋,应允许采用嵌砌于框架之间的约束普通砖砌体抗震墙,但应计入砌体墙对框架的附加轴力和附加剪力并进行底层的抗震验算,且同一方向不应同时采用钢筋混凝土抗震墙和约束砌体抗震墙;其余情况,8度时应采用钢筋混凝土抗震墙,6、7度时应采用钢筋混凝土抗震墙或配筋小砌块砌体抗震墙。

1.钢筋混凝土抗震墙

底部框架⁃抗震墙房屋的抗震墙,其高宽比往往小于1,通常称为低矮抗震墙。高宽比小于1.0的低矮钢筋混凝土墙以受剪为主,由剪力引起的斜裂缝控制其受力性能,其破坏状态为剪切破坏,是一种脆性破坏,延性很差。为了保证底部剪力墙合理的破坏形态(不出现剪切破坏),并具有良好的延性变形性能,抗震墙的高宽比应该不小于2。当高宽比小于2时,可采取在抗震墙上开洞或者采用带边框的钢筋混凝土墙。即在抗震墙周边设置梁(或暗梁)和边框柱(或框架柱),边框对抗震墙起约束作用,能够提高墙体的极限承载力、延性及对地震能量的耗散能力,且有利于墙板的稳定,即使抗震墙破坏后,周边的梁和边框柱仍能承受竖向荷载。对此《建筑抗震设计规范》有明确的规定:

7.1.9 混凝土墙体的抗震等级,6、7、8度应分别按三、三、二级采用。

7.5.3 底部框架⁃抗震墙砌体房屋的底部采用钢筋混凝土墙时,其截面和构造应符合下列要求:

1 墙体周边应设置梁(或暗梁)和边框柱(或框架柱)组成的边框;边框梁的截面宽度不宜小于墙板厚度的1.5倍,截面高度不宜小于墙板厚度的2.5倍;边框柱的截面高度不宜小于墙板厚度的2倍。

2 墙板的厚度不宜小于160mm,且不应小于墙板净高的1/20;墙体宜开设洞口形成若干墙段,各墙段的高宽比不宜小于2。

3 墙体的竖向和横向分布钢筋配筋率均不应小于0.30%,并应采用双排布置;双排分布钢筋间拉筋的间距不应大于600mm,直径不应小于6mm。

4 墙体的边缘构件可按本规范第6.4节关于一般部位的规定设置。

7.5.9 底部框架⁃抗震墙砌体房屋的材料强度等级,应符合下列要求:

1 混凝土墙的混凝土强度等级,不应低于C30。《砌体结构设计规范》规定:

10.4.6 底部框架⁃抗震墙砌体房屋中底部抗震墙的厚度和数量应由房屋的竖向刚度分布来确定。当采用钢筋混凝土抗震墙时,钢筋混凝土抗震墙厚度,不宜小于160mm;且均不宜小于层高或无支长度的1/20。

10.4.7 底部框架⁃抗震墙砌体房屋的底部采用钢筋混凝土抗震墙,其截面和构造应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定。

2.约束砖砌体抗震墙

底层的砖砌体抗震墙与周边的框架形成组合构件,为了保证砖墙与框架具有良好的整体性,施工时需先砌墙后浇柱,且在砖墙与柱连接面设置足够拉结钢筋,并留置马牙槎。这种构件在计算上需按组合构件进行抗震分析。由于砖砌体抗震墙、周边框架所承担的地震作用,将通过周边框架向下传递,故底层砖砌体抗震墙、周边的框架柱还需考虑砖墙的附加轴向力和附加剪力。

对约束砖砌体抗震墙的构造,《建筑抗震设计规范》有明确规定:

7.5.4 当6度设防的底层框架⁃抗震墙砖房的底层采用约束砖砌体墙时,其构造应符合下列要求:

1 砖墙厚不应小于240mm,砌筑砂浆强度等级不应低于M10,应先砌墙后浇框架。

2 沿框架柱每隔300mm配置2ϕ8水平钢筋和ϕ4分布短筋平面内点焊组成的拉结网片,并沿砖墙水平通长设置;在墙体半高处尚应设置与框架柱相连的钢筋混凝土水平系梁。

3 墙长大于4m时和洞口两侧,应在墙内增设钢筋混凝土构造柱。

《砌体结构设计规范》规定:

10.4.6 底部框架⁃抗震墙砌体房屋中底部抗震墙的厚度和数量,应由房屋的竖向刚度分布来确定。当采用约束普通砖墙时其厚度不得小于240mm;且均不宜小于层高或无支长度的1/20。

10.4.8 6度设防的底层框架⁃抗震墙房屋的底层采用约束普通砖墙时,其构造除应同时满足10.2.6要求外,尚应符合下列规定:

1 墙长大于4m时和洞口两侧,应在墙内增设钢筋混凝土构造柱。构造柱的纵向钢筋不宜少于4ϕ14;

2 沿墙高每隔300mm设置2ϕ8水平钢筋与ϕ4分布短筋平面内点焊组成的通长拉结网片,并锚入框架柱内;

3 在墙体半高附近尚应设置与框架柱相连的钢筋混凝土水平系梁,系梁截面宽度不应小于墙厚,截面高度不应小于120mm,纵筋不应小于4ϕ12,箍筋直径不应小于ϕ6,箍筋间距不应大于200mm。

3.采用配筋砌块砌体抗震墙

《砌体结构设计规范》规定:

10.4.6 底部框架⁃抗震墙砌体房屋中底部抗震墙的厚度和数量应由房屋的竖向刚度分布来确定。当采用配筋砌块砌体抗震墙时,配筋砌块砌体抗震墙厚度,不应小于190mm;且均不宜小于层高或无支长度的1/20。

10.4.7 底部框架⁃抗震墙砌体房屋的底部采用配筋砌块砌体抗震墙时,其截面和构造应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定。配筋砌块砌体抗震墙尚应符合下列规定:

1 墙体的水平分布钢筋应采用双排布置;

2 墙体的分布钢筋和边缘构件,除应满足承载力要求外,可根据墙体抗震等级,按10.5节关于底部加强部位配筋砌块砌体抗震墙的分布钢筋和边缘构件的规定设置。

4.采用约束小砌块砌体墙

《建筑抗震设计规范》规定:

7.5.5 当6度设防的底层框架⁃抗震墙砌块房屋的底层采用约束小砌块砌体墙时,其构造应符合下列要求:

1 墙厚不应小于190mm,砌筑砂浆强度等级不应低于Mb10,应先砌墙后浇框架。

2 沿框架柱每隔400mm配置2ϕ8水平钢筋和ϕ4分布短筋平面内点焊组成的拉结网片,并沿砌块墙水平通长设置;在墙体半高处尚应设置与框架柱相连的钢筋混凝土水平系梁,系梁截面不应小于190mm×190mm,纵筋不应小于4ϕ12,箍筋直径不应小于ϕ6,间距不应大于200mm。(www.daowen.com)

3 墙体在门、窗洞口两侧应设置芯柱,墙长大于4m时,应在墙内增设芯柱,芯柱应符合本规范第7.4.2条的有关规定;其余位置,宜采用钢筋混凝土构造柱替代芯柱,钢筋混凝土构造柱应符合本规范第7.4.3条的有关规定。

真题 【11.2.1】 (2003年二级考题)

试问,当抗震设防烈度为7度时,托梁沿梁高应设置的通长腰筋,应按下列何项配筋采用?

(A)直径不小于2ϕ12的通长腰筋,间距不应大于200mm

(B)直径不小于2ϕ12的通长腰筋,间距不应大于300mm

(C)直径不小于2ϕ14的通长腰筋,间距不应大于200mm

(D)直径不小于2ϕ14的通长腰筋,间距不应大于300mm

【答案】 (C)

【解答】 根据《砌体结构设计规范》10.4.9条4款的规定。“托梁沿梁高每侧应设置不小于1ϕ14的通长腰筋,间距不应大于200mm”,(C)正确。

真题 【11.2.2】 (1998年考题)

对于抗震设防的砌体房屋,下列何项叙述不符合规范规定?

(A)8度区建造单层砖柱厂房时,宜采用轻型屋盖

(B)多层底部框架砖房需设置构造柱时,其截面不宜小于240mm×240mm,纵向钢筋不宜少于4ϕ14,箍筋间距不宜大于200mm

(C)地基有严重不均匀土层时,为加强基础整体性和刚性增设的基础圈梁,其截面高度不应小于120mm

(D)多层砖混建筑,其门窗洞口处不应采用无筋砖过梁

【答案】 (C)

【解答】

(1)根据《建筑抗震设计规范》9.3.3条,“厂房楼盖宜采用轻型屋盖”,(A)正确。

(2)根据《建筑抗震设计规范》7.5.1条,“底部框架⁃抗震墙砌体房屋,墙中构造柱截面不宜小于240mm×240mm,纵向钢筋不宜少于4ϕ14,箍筋间距不宜大于200mm”(B)正确。

(3)根据《建筑抗震设计规范》7.3.4条,“要求增设的基础圈梁,截面高度不应小于180mm”,(C)不正确。

(4)根据《建筑抗震设计规范》7.3.10条,“门窗洞处不应采用砖过梁”,(D)正确。

真题 【11.2.3】~【11.2.5】 (1998年考题,因《规范》改版,有些参数作了相应调整)

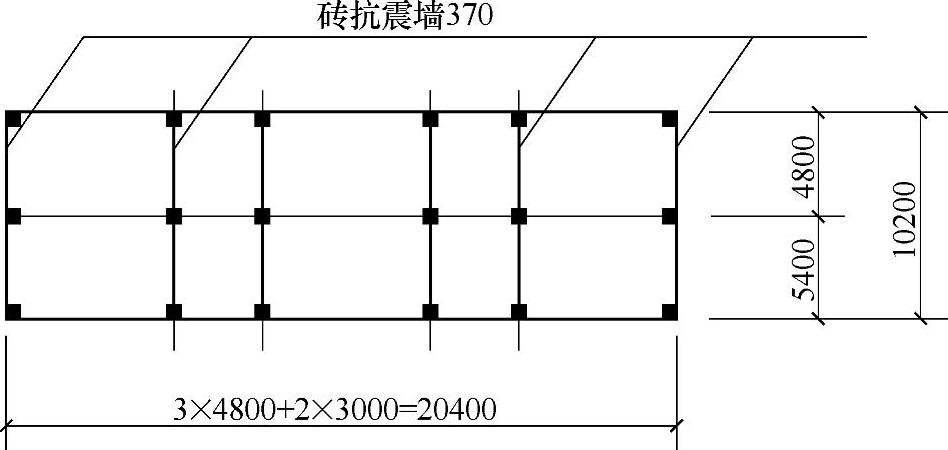

某建设小区建造一幢底层框架砖房建筑,平面布置如图11.2.2所示,该房屋抗震设防烈度为7度。建筑场地类别为Ⅲ类。试回答该工程在设计中遇到的下列问题:


图 11.2.2

真题 【11.2.3】 在本工程的底层,拟按下列意见或方式采用和设置抗震墙,试判明其中何项意见或方式有误?

(A)本工程底部框架部分,应沿纵、横两方向对称布置一定数量的抗震墙

(B)该抗震墙只能采用钢筋混凝土墙

(C)该抗震墙可采用嵌砌于框架之间的黏土砖墙

(D)该抗震墙也可采用嵌砌于框架之间的配筋小砌块墙

【答案】 (C)

【解答】

(1)根据《建筑抗震设计规范》7.1.8条第2款,“房屋底部,应沿纵横两个方向设置一定数量的抗震墙,并应均匀对称布置”,(A)正确。

(2)根据《建筑抗震设计规范》7.1.8条第2款,“6度且总层数不超过四层的底部框架⁃抗震墙砌体房屋,应允许采用嵌砌于框架之间的约束普通砖砌体抗震墙或小砌块砌体的砌体抗震墙,……其余情况,8度时应采用钢筋混凝土抗震墙,6、7度时应采用钢筋混凝土抗震墙或配筋小砌块砌体抗震墙”本题为7度设防,所以(B)和(D)正确,(C)不正确。

真题 【11.2.4】 关于本工程的楼盖和圈梁设置的下述方案,何项是错误的?

(A)底层楼盖不应采用装配整体式钢筋混凝土板

(B)底层楼盖应采用现浇钢筋混凝土板

(C)底层楼盖可以采用装配式楼板,但板缝必须用强度等级不低于C20的细石混凝土灌实

(D)当采用现浇钢筋混凝土楼板时,可不另设圈梁,但楼板应与相应的构造柱用钢筋可靠连接

【答案】 (C)

【解答】

(1)根据《砌体结构设计规范》10.4.12条第1款,“过渡层的底板应采用现浇钢筋混凝土楼板”(A)、(B)正确,(C)错误。

(2)根据《砌体结构设计规范》10.4.12条,“采用现浇钢筋混凝土楼板时,应允许不另设圈梁,但楼板沿抗震墙体周边均应加强配筋并应与相应的构造柱、芯柱可靠连接”,(D)正确。

真题 【11.2.5】 本工程对上部砖房部分拟采用下述抗震构造,试指出以下何项意见是错误的?

(A)本工程的预制板跨度为4.8m,与外墙平行,靠外墙的板侧边可以不与墙或圈梁拉结

(B)现浇钢筋混凝土楼板或屋面板伸进纵、横墙内的长度,均为120mm

(C)门窗洞口处采用钢筋混凝土过梁,过梁支承长度为240mm

(D)本工程如设圈梁,圈梁的截面高度采用120mm,纵筋采用4ϕ10,箍筋间距为250mm

【答案】 (A)

【解答】

(1)根据《砌体结构设计规范》10.2.7条第3款,“当板的跨度大于4.8m并与外墙平行时,靠外墙的预制板侧边应与墙或圈梁拉结”,(A)错误。

(2)根据《建筑抗震设计规范》7.3.5条第1款,“现浇钢筋混凝土楼板或屋面板伸进纵、横墙内长度,均不应小于120mm”,(B)正确。

(3)根据《建筑抗震设计规范》7.3.10条,“门窗洞处不应采用砖过梁,过梁支承长度6~8度时不应小于240mm”,(C)正确。

(4)根据《建筑抗震设计规范》7.3.4条第3款,“圈梁的截面高度不应小于120mm,配筋应符合表7.3.4,6、7度时最小纵筋4ϕ10,箍筋最大间距250mm”,(D)正确。

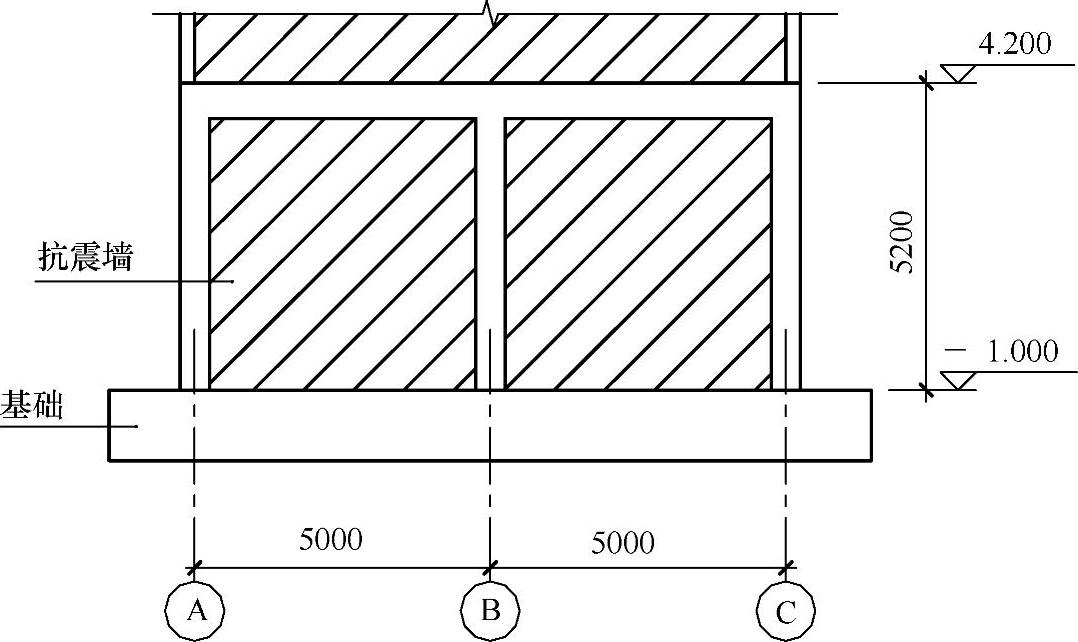

【11.2.6】 某底层框架⁃抗震墙房屋,总层数四层。建筑抗震设防类别为丙类。砌体施工质量控制等级为B级。其中一榀框架立面如图11.2.3所示,托墙梁截面尺寸为300mm×600mm,框架柱截面尺寸均为500mm×500mm,柱、墙均居轴线中。


图 11.2.3

假定,抗震设防烈度为6度,试问,下列说法何项错误?

(A)抗震墙采用嵌砌于框架之间的约束砖砌体墙,先砌墙后浇筑框架。墙厚240mm,砌筑砂浆等级为M10,选用MU10级烧结普通砖

(B)抗震墙采用嵌砌于框架之间的约束小砌块砌体墙,先砌墙后浇筑框架。墙厚190mm,砌筑砂浆等级为Mb10,选用MU10级单排孔混凝土小型空心砌块

(C)抗震墙采用嵌砌于框架之间的约束砖砌体墙,先砌墙后浇筑框架。墙厚240mm,砌筑砂浆等级为M10,选用MU15级混凝土多孔砖

(D)抗震墙采用嵌砌于框架之间的约束小砌块砌体墙。当满足抗震构造措施后,尚应对其进行抗震受剪承载力验算

【答案】 (C)

【解答】 根据《建筑抗震规范》第7.1.8条及第7.5.4条,(A)对。

根据《建筑抗震规范》第7.1.8条及第7.5.5条,(B)对。

根据《建筑抗震规范》第7.1.8条条文说明,(C)错。

根据《建筑抗震规范》第7.2.9条,(D)对。
