丙类砌块房屋的横墙少的结构特点

建筑抗震设计规范》规定:

7.4.6 丙类的多层小砌块房屋,当横墙较少且总高度和层数接近或达到本规范表7.1.2规定限值时,应符合本规范第7.3.14条的相关要求;其中,墙体中部的构造柱可采用芯柱替代,芯柱的灌孔数量不应少于2孔,每孔插筋的直径不应小于18mm。

7.3.14 丙类的多层砖砌体房屋,当横墙较少且总高度和层数接近或达到本规范表7.1.2规定限值时,应采取下列加强措施:

1 房屋的最大开间尺寸不宜大于6.6m。

2 同一结构单元内横墙错位数量不宜超过横墙总数的1/3,且连续错位不宜多于两道;错位的墙体交接处均应增设构造柱,且楼、屋面板应采用现浇钢筋混凝土板。

3 横墙和内纵墙上洞口的宽度不宜大于1.5m;外纵墙上洞口的宽度不宜大于2.1m或开间尺寸的一半;且内外墙上洞口位置不应影响内外纵墙与横墙的整体连接。

4 所有纵横墙均应在楼、屋盖标高处设置加强的现浇钢筋混凝土圈梁:圈梁的截面高度不宜小于150mm,上下纵筋各不应少于3ϕ10,箍筋不小于ϕ6,间距不大于300mm。(www.daowen.com)

5 所有纵横墙交接处及横墙的中部,均应增设满足下列要求的构造柱:在纵、横墙内的柱距不宜大于3.0m,最小截面尺寸不宜小于240mm×240mm(墙厚190mm时为240mm×190mm),配筋宜符合表7.3.14的要求。

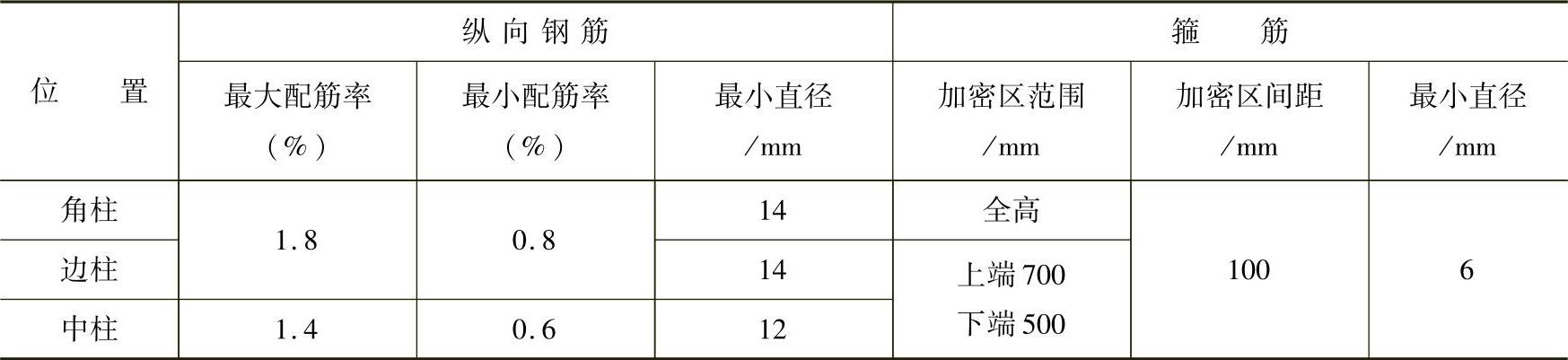

7.3.14 增设构造柱的纵筋和箍筋设置要求


6 同一结构单元的楼、屋面板应设置在同一标高处。

7 房屋底层和顶层的窗台标高处,宜设置沿纵横墙通长的水平现浇钢筋混凝土带;其截面高度不小于60mm,宽度不小于墙厚,纵向钢筋不少于2ϕ10,横向分布筋的直径不小于ϕ6且其间距不大于200mm。
