（一）对钢筋的要求
1.钢筋的规格
《砌体结构设计规范》规定：
9.4.1 钢筋的选择应符合下列规定：
1 钢筋的直径不宜大于25mm，当设置在灰缝中时不应小于4mm，在其他部位不应小于10mm；
2 配置在孔洞或空腔中的钢筋面积不应大于孔洞或空腔面积的6%。
2.钢筋的设置
《砌体结构设计规范》规定：
9.4.2 钢筋的设置，应符合下列规定：
1 设置在灰缝中钢筋的直径不宜大于灰缝厚度的1/2；
2 两平行的水平钢筋间的净距不应小于50mm；
3 柱和壁柱中的竖向钢筋的净距不宜小于40mm（包括接头处钢筋间的净距）。
3.钢筋在灌孔混凝土中的锚固
《砌体结构设计规范》规定：
9.4.3 钢筋在灌孔混凝土中的锚固，应符合下列规定：
1 当计算中充分利用竖向受拉钢筋强度时，其锚固长度la，对HRB335级钢筋不小于30d；对HRB400和RRB400级钢筋不应小于35d；在任何情况下钢筋（包括钢筋网片）锚固长度不应小于300mm；
2 竖向受拉钢筋不应在受拉区截断。如必须截断时，应延伸至按正截面受承载力计算不需要该钢筋的截面以外，延伸的长度不应小于20d；
3 竖向受压钢筋在跨中截断时，必须伸至按计算不需要该钢筋的截面以外，延伸的长度不应小于20d；对绑扎骨架中末端无弯钩的钢筋，不应小于25d；
4 钢筋骨架中的受力光圆钢筋，应在钢筋末端做弯钩，在焊接骨架、焊接网以及轴心受压构件中，不做弯钩；绑扎骨架中的受力带肋钢筋，在钢筋的末端不做弯钩。钢筋在灌孔混凝土中的锚固如图8.2.15所示。

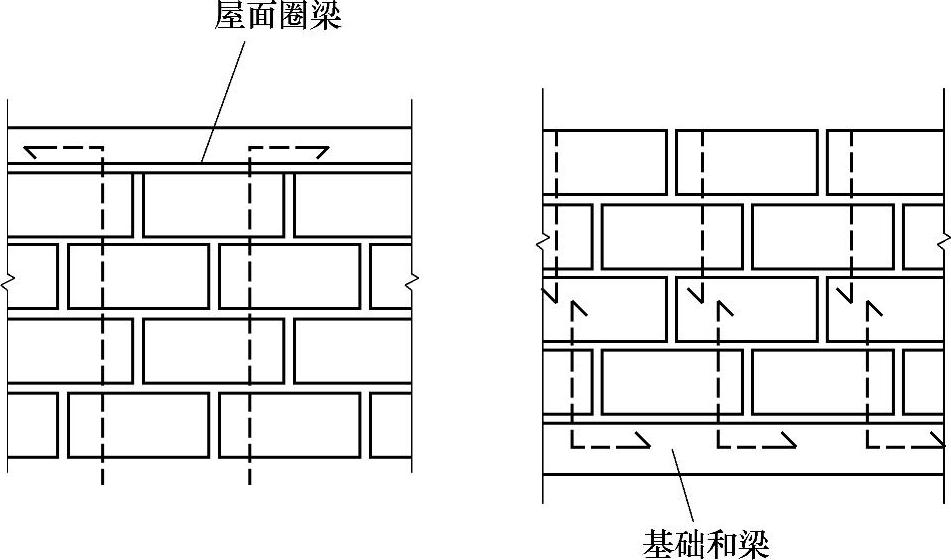

图8.2.15 钢筋在灌孔混凝土中锚固的示意图
真题 【8.2.15】～【8.2.16】 （2011年二级考题，原题为连锁题中的一道子题，现经改写，已成一道独立题）
某配筋砌块砌体剪力墙房屋，房屋高度22m，抗震设防烈度为8度，首层剪力墙截面尺寸如图8.2.16所示，墙体高度3900mm，为单排孔混凝土砌块对孔砌筑，采用MU20级砌块、Mb15级水泥砂浆、Cb30级灌孔混凝土（fc=14.3N/mm2），配筋采用HRB335级钢筋，砌体施工质量控制等级为B级。

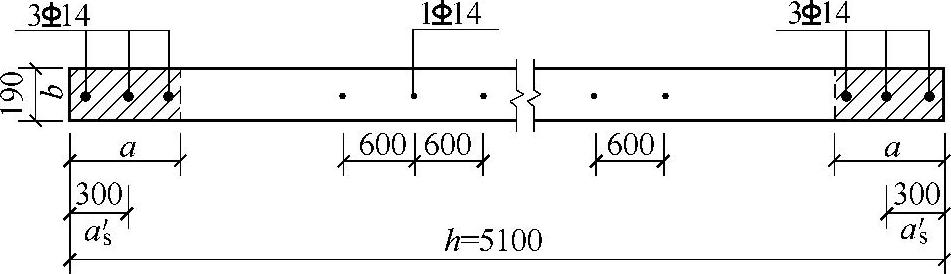

图 8.2.16
真题 【8.2.15】 （2011年二级考题，原题为连锁题中的一道子题，现改写成一道独立题）
假定，混凝土砌块的孔洞率为46%，混凝土砌块砌体的灌孔率为100%。试问，灌孔砌体的抗压强度设计值（N/mm2），与下列何项数值最为接近？
（A）6.7 （B）9.63 （C）10.2 （D）11.4
【答案】 （B）
【解答】
（1）根据《砌体结构设计规范》表3.2.1⁃4，MU20砌块、Mb15水泥砂浆，f=5.68MPa。
（2）根据《砌体结构设计规范》3.2.3条，水泥砂浆Mb15>M5，γa=1.0。
（3）根据《砌体结构设计规范》式（3.2.1⁃1）：
fc=14.3MPa，孔洞率46%，灌孔率100%。
fg=f+0.6αfc=f+0.6×δ×ρ×fc=1.0×5.68+0.6×46%×100%×14.3
=9.63MPa<2f=2×5.68=11.36MPa。
真题 【8.2.16】 （2011年二级考题，原题为连锁题中的一道子题，现改写成一道独立题）
试问，竖向受拉钢筋在灌孔混凝土中的最小锚固长度laE（mm），与下列何项数值最为接近？
（A）300 （B）420 （C）440 （D）485
【答案】 （D）
【解答】
（1）根据《砌体结构设计规范》10.1.6条表10.1.6，8度设防，房屋高度22m<24m，砌块剪力墙的抗震等级为二级。
（2）根据《砌体结构设计规范》10.1.13条，抗震等级为二级时，laE=1.15la。
（3）根据《砌体结构设计规范》9.4.3条，钢筋为HRB335级，la不应小于30d，并不应小于300mm，laE=1.15la=1.15×30d=1.15×30×14=483mm。
4.水平受力钢筋（网片）的锚固和搭接长度
《砌体结构设计规范》规定：
9.4.5 水平受力钢筋（网片）的锚固和搭接长度应符合下列规定：
1 在凹槽砌块混凝土带中钢筋的锚固长度不宜小于30d，且其水平或垂直弯折段的长度不宜小于15d和200mm；钢筋的搭接长度不宜小于35d；
2 在砌体水平灰缝中，钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和250mm；钢筋的搭接长度不宜小于55d；
3 在隔皮或错缝搭接的灰缝中为55d+2h，d为灰缝受力钢筋的直径，h为水平灰缝的间距。
水平受力钢筋设置在凹槽砌块混凝土带中如图8.2.17所示。
水平受力钢筋设置在水平灰缝中如图8.2.18所示。

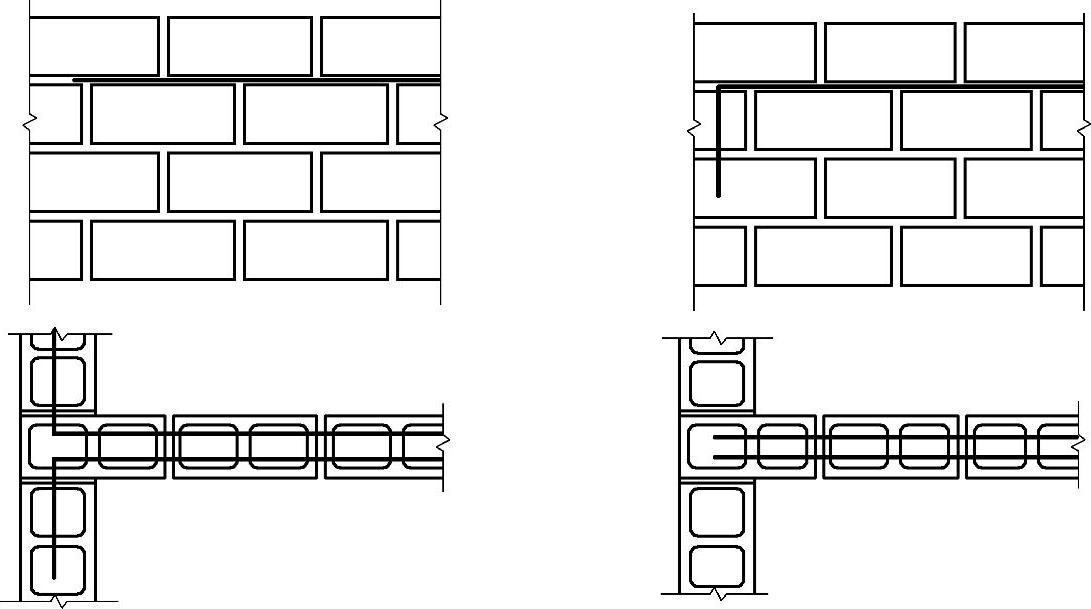

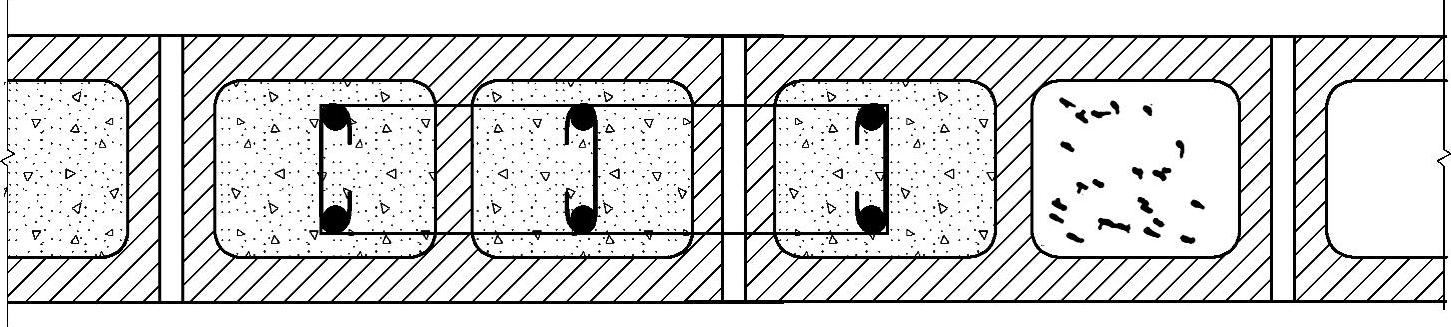

图8.2.17 水平受力钢筋设置在凹槽砌块混凝土带中
图8.2.18 水平受力钢筋设置在水平灰缝中
5.钢筋的接头
《砌体结构设计规范》规定：
9.4.4 钢筋的直径大于22mm时宜采用机械连接接头，接头的质量应符合国家现行有关标准的规定；其他直径的钢筋可采用搭接接头，并应符合下列规定：
1 钢筋的接头位置宜设置在受力较小处；
2 受拉钢筋的搭接接头长度不应小于1.1la，受压钢筋的搭接接头长度不应小于0.7la，且不应小于300mm；
3 当相邻接头钢筋的间距不大于75mm时，其搭接长度应为1.2la。当钢筋间的接头错开20d时，搭接长度可不增加。
（二）对配筋砌块砌体剪力墙连梁的构造要求
1.材料强度等级和截面尺寸
《砌体结构设计规范》规定：
9.4.6 配筋砌块砌体剪力墙、连梁的砌体材料强度等级应符合下列规定：
1 砌块不应低于MU10；
2 砌筑砂浆不应低于Mb7.5；
3 灌孔混凝土不应低于Cb20。
注：对安全等级为一级或设计使用年限大于50a的配筋砌块砌体房屋，所用材料的最低强度等级应至少提高一级。
2.构造配筋
《砌体结构设计规范》规定：(www.daowen.com)
9.4.8 配筋砌块砌体剪力墙的构造配筋应符合下列规定：
1 应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋，钢筋直径不应小于12mm；
2 应在洞口的底部和顶部设置不小于2ϕ10的水平钢筋，其伸入墙内的长度不应小于40d和600mm；
3 应在楼（屋）盖的所有纵横墙处设置现浇钢筋混凝土圈梁，圈梁的宽度和高度应等于墙厚和块高，圈梁主筋不应少于4ϕ10，圈梁的混凝土强度等级不应低于同层混凝土块体强度等级的2倍，或该层灌孔混凝土的强度等级，也不应低于C20；
4 剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高的1/3，也不应大于900mm；
5 剪力墙沿竖向和水平方向的构造钢筋配筋率均不应小于0.07%。

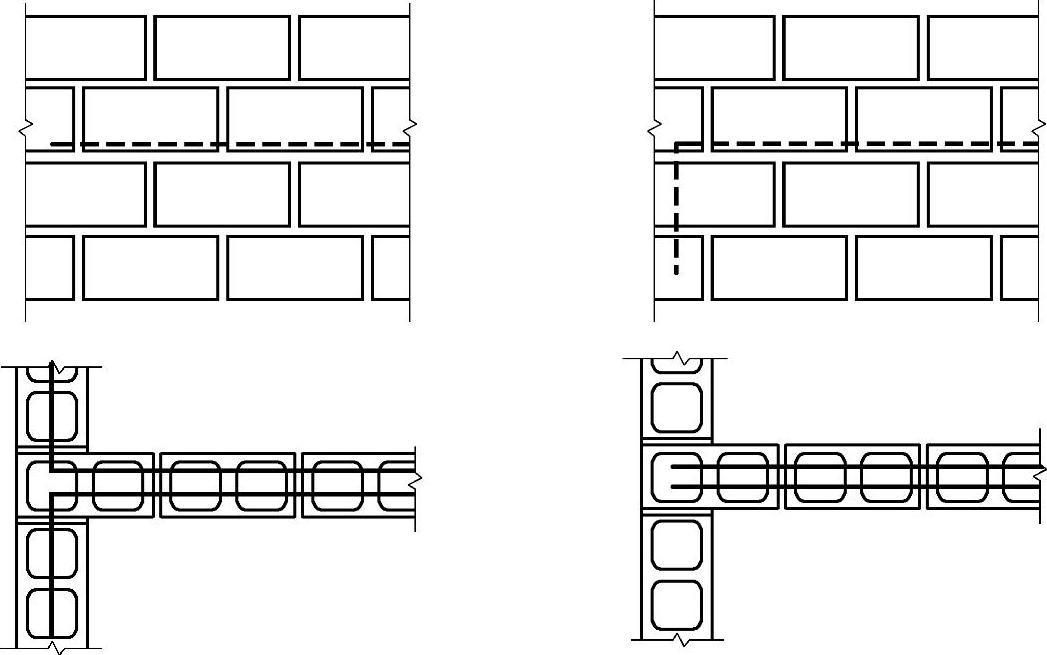

图8.2.19列出了墙的转角、T形接头和端部构造配筋示意图。

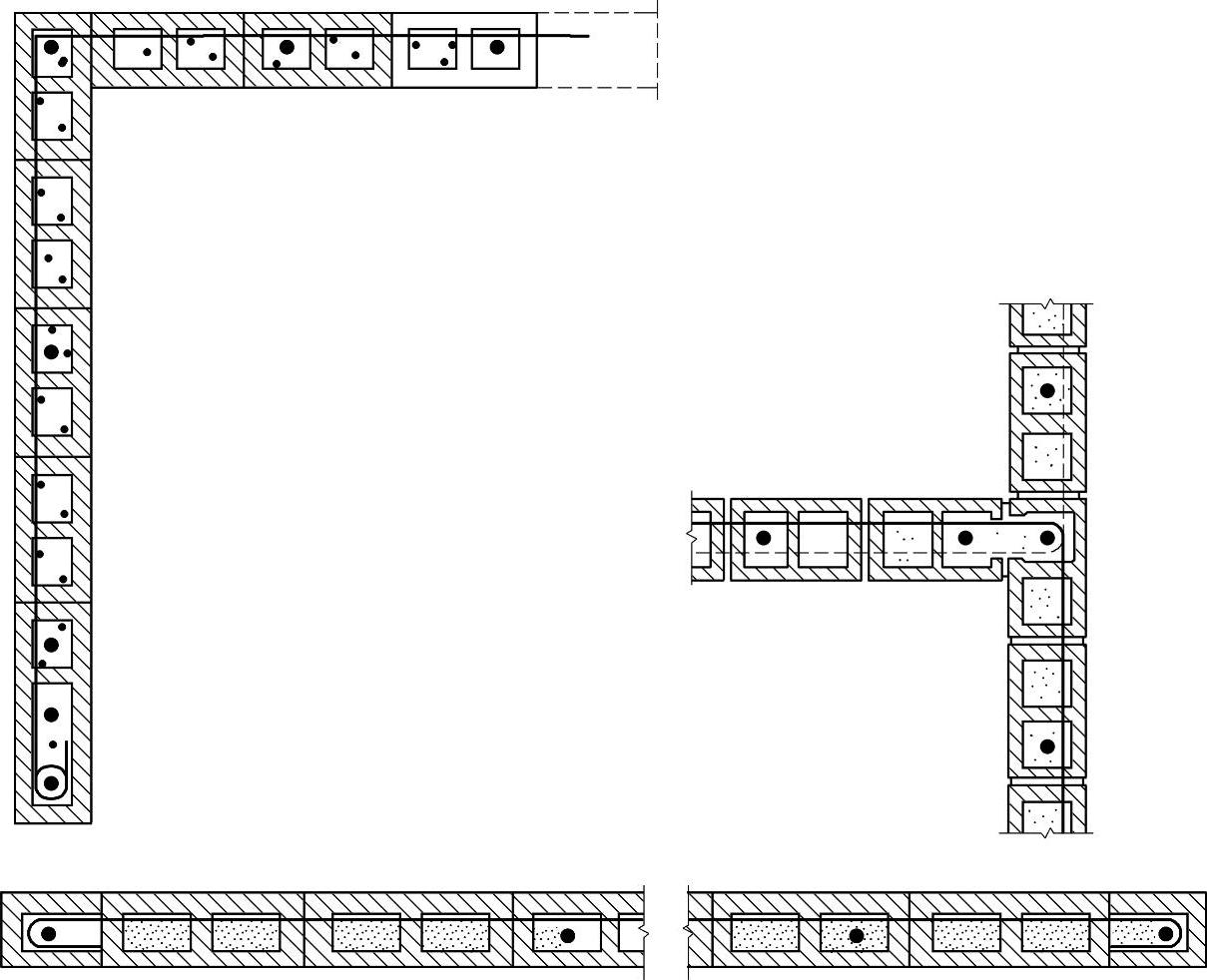

图8.2.19 墙的转角、T形接头和端部构造配筋示意图

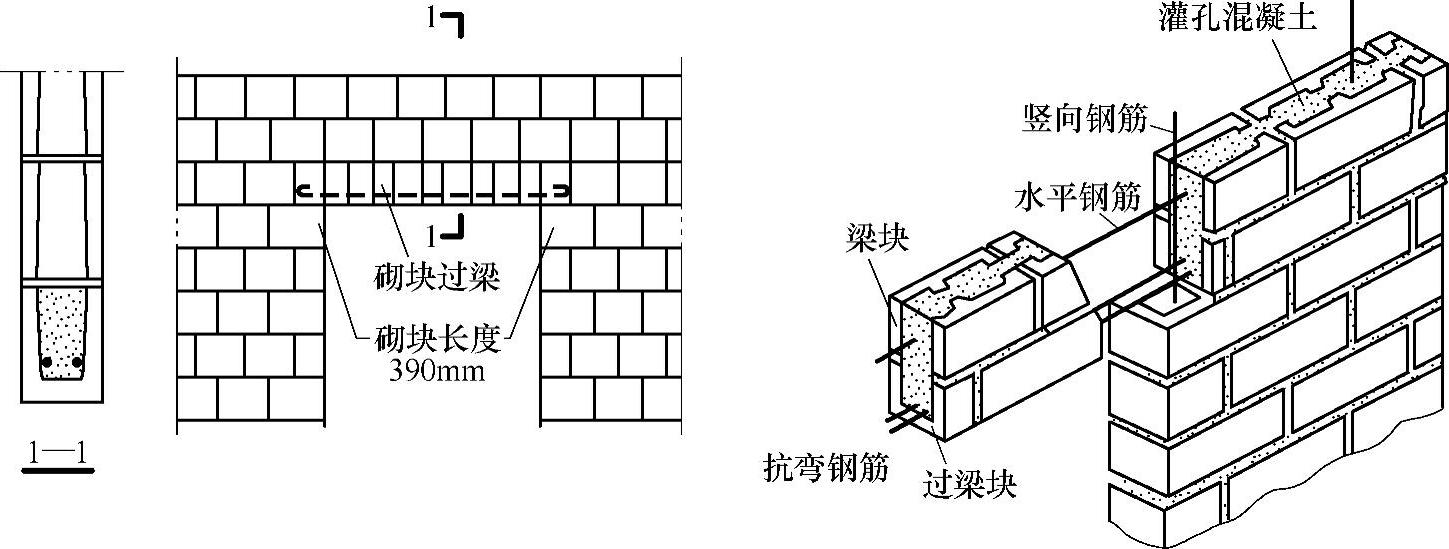

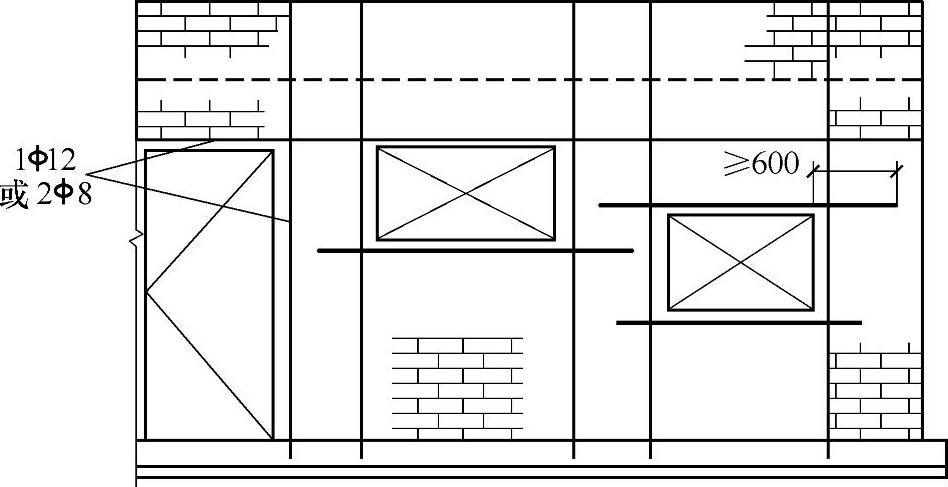

图8.2.20列出了墙的洞口边构造配筋示意图。
图8.2.20 洞口边配筋示意
3.配筋砌块砌体剪力墙的边缘构件
《砌体结构设计规范》规定：
9.4.10 配筋砌块砌体剪力墙，应按下列情况设置边缘构件：
1 当利用剪力墙端部的砌体受力时，应符合下列规定：
1）应在一字墙的端部至少3倍墙厚范围内的孔中设置不小于ϕ12通长竖向钢筋；
2）应在L、T形或+字形墙交接处3或4个孔中设置不小于ϕ12通长竖向钢筋；
3）当剪力墙的轴压比大于0.6fg时，除按上述规定设置竖向钢筋外，尚应设置间距不大于200mm、直径不小于6mm的钢箍。
2 当在剪力墙墙端设置混凝土柱作为边缘构件时，应符合下列规定：
1）柱的截面宽度宜不小于墙厚，柱的截面高度宜为1～2倍的墙厚，并不应小于200mm；
2）柱的混凝土强度等级不宜低于该墙体块体强度等级的2倍，或不低于该墙体灌孔混凝土的强度等级，也不应低于Cb20；
3）柱的竖向钢筋不宜小于4ϕ12，箍筋不宜小于ϕ6、间距不宜大于200mm；
4）墙体中的水平钢筋应在柱中锚固，并应满足钢筋的锚固要求；
5）柱的施工顺序宜为先砌砌块墙体，后浇捣混凝土。
4.配筋砌块砌体连梁的构造
《砌体结构设计规范》规定：
9.4.12 配筋砌块砌体剪力墙中当连梁采用配筋砌块砌体时，连梁应符合下列规定：
1 连梁的截面应符合下列规定：
1）连梁的高度不应小于两皮砌块的高度和400mm；
2）连梁应采用H形砌块或凹槽砌块组砌，孔洞应全部浇灌混凝土。
2 连梁的水平钢筋宜符合下列规定：
1）连梁上、下水平受力钢筋宜对称、通长设置，在灌孔砌体内的锚固长度不宜小于40d和600mm；
2）连梁水平受力钢筋的含钢率不宜小于0.2%，也不宜大于0.8%。
连梁的箍筋应符合下列规定：
1）箍筋的直径不应小于6mm；
2）箍筋的间距不宜大于1/2梁高和600mm；
3）在距支座等于梁高范围内的箍筋间距不应大于1/4梁高，距支座表面第一根箍筋的间距不应大于100mm；
4）箍筋的面积配筋率不宜小于0.15%；
5）箍筋宜为封闭式，双肢箍筋端弯钩为135°；单肢箍末端的弯钩为180°，或弯90°加12倍箍筋直径的延长段。
图8.2.21列出了配筋砌块砌体连梁的示意图。
图8.2.21 配筋混凝土砌块砌体连梁的示意图
（三）对配筋砌块砌体柱的构造要求
配筋砌块砌体柱有独立柱、壁柱、墙中暗柱三类。
1.独立柱，如图8.2.22所示。
图8.2.22 独立柱的示意图
a）上皮 b）下皮
2.壁柱，如图8.2.23a、b所示。
3.墙中暗柱，如图8.2.24所示。

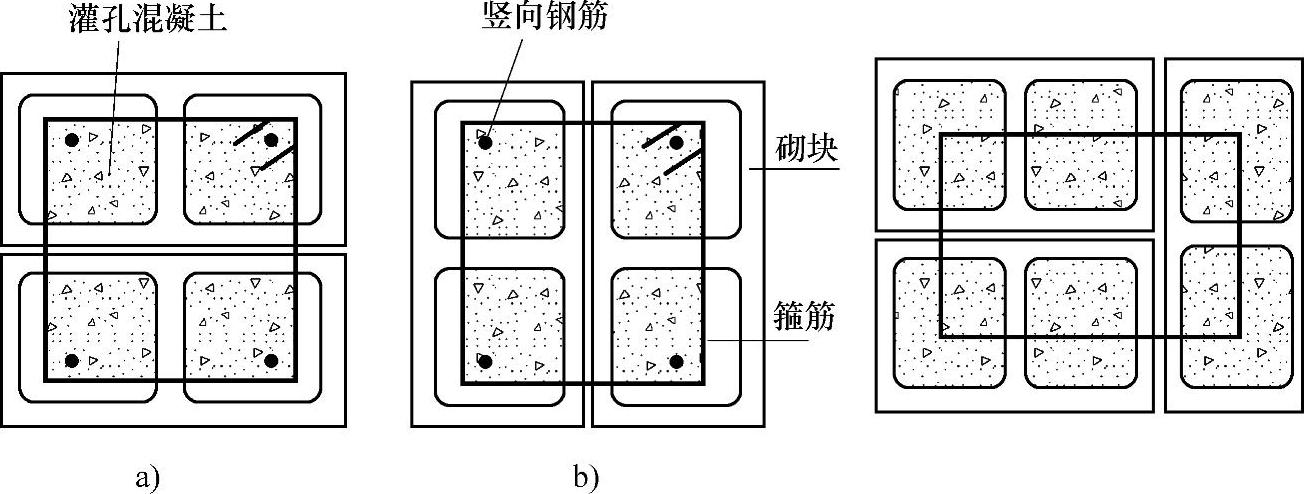

图 8.2.23
a）标准砌块组砌的壁柱 b）异型砌块组砌的壁柱
图8.2.24 墙中暗柱
《砌体结构设计规范》规定：
9.4.13 配筋砌块砌体柱（图9.4.13）除应符合本规范第9.4.6条的要求外，尚应符合下列规定：
1 柱截面边长不宜小于400mm，柱高度与截面短边之比不宜大于30；
2 柱的竖向受力钢筋的直径不宜小于12mm，数量不应少于4根，全部竖向受力钢筋的配筋率不宜小于0.2%；
3 柱中箍筋的设置应根据下列情况确定：
1）当纵向钢筋的配筋率大于0.25%，且柱承受的轴向力大于受压承载力设计值的25%时，柱应设箍筋；当配筋率小于等于0.25%时，或柱承受的轴向力小于受压承载力设计值的25%时，柱中可不设置箍筋；
2）箍筋直径不宜小于6mm；
3）箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者；
4）箍筋应封闭，端部应弯钩或绕纵筋水平弯折90°，弯折段长度不小于10d；
5）箍筋应设置在灰缝或灌孔混凝土中。

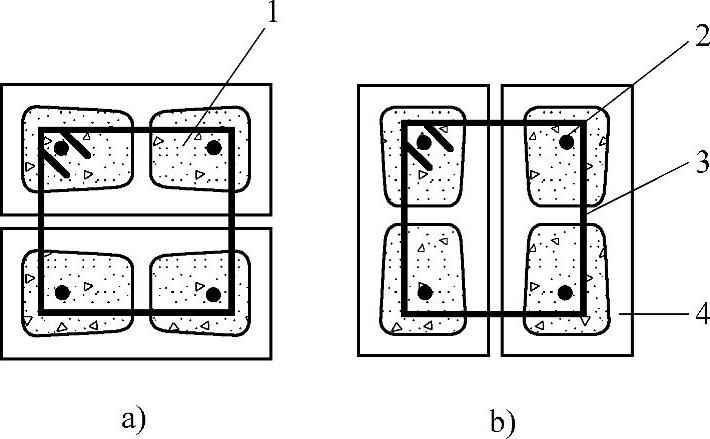

图9.4.13 配筋砌块砌体柱截面示意
a）下皮 b）上皮
1—灌孔混凝土 2—钢筋 3—箍筋 4—砌块
