《砌体结构设计规范》规定：

8.1.2

式中 f_n——网状配筋砖砌体的抗压强度设计值；

e——轴向力的偏心距；

y——自截面重心至轴向力所在偏心方向截面边缘的距离；

ρ——体积配筋率；

f_y——钢筋的抗拉强度设计值，当f_y大于320MPa时，仍采用320MPa；

a、b——钢筋网的网格尺寸；

A_s——钢筋的截面面积；

s_n——钢筋网的竖向间距。

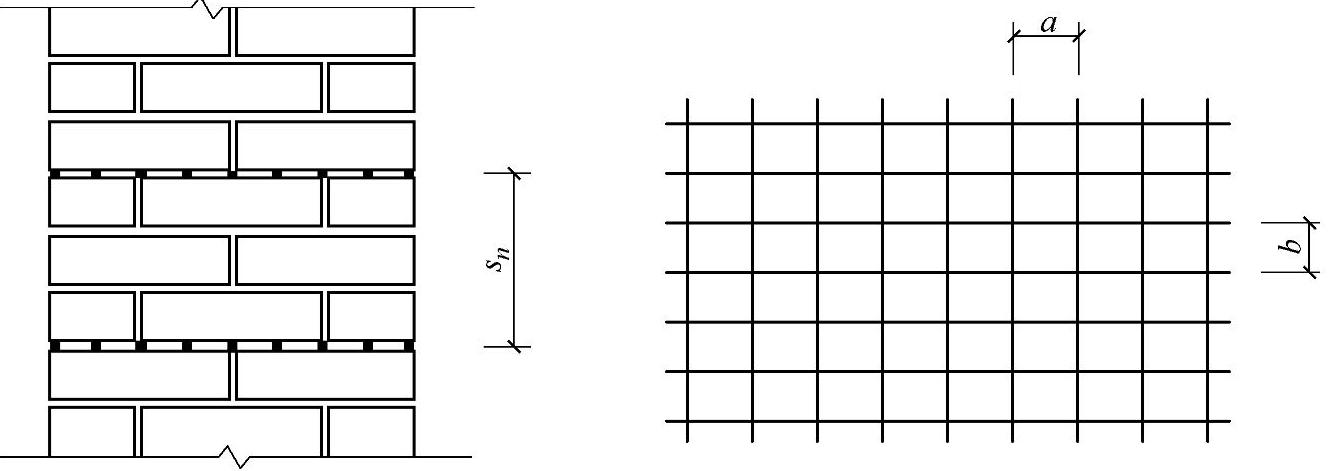

图8.1.2 网状配筋砖砌体

3.2.3 下列情况的各类砌体，其砌体强度设计值应乘以调整系数γ_a。

1 对配筋砌体构件，当其中砌体截面面积小于0.2m²时。γ_a为其截面面积加0.8；构件截面面积以“m²”计；

2 当砌体用强度等级小于M5.0的水泥砂浆砌筑时，对第3.2.1条各表中的数值，γ_a为0.9，对第3.2.2条表3.2.2中数值，γ_a为0.8；

3 当验算施工中房屋的构件时，γ_a为1.1。

真题 【7.1.5】 （2009年二级考题，原题为连锁题中的一道子题，现改成一道独立题）

某网状钢筋砖柱轴心受压构件，截面尺寸为490mm×490mm，构件计算高度H₀=4900mm。采用MU10级烧结普通砖、M7.5级水泥砂浆砌筑，砌体施工质量控制等级为B级。钢筋网采用直径为4mm的HRB400级钢筋，其抗拉强度设计值f_y=360MPa，A_s=12.6mm²；钢筋网竖向间距s_n=240mm，水平间距为@60×60。

试问，该配筋砖柱的轴心受压抗压强度设计值f_n（MPa），应与下列何项数值最为接近？

（A）2.64 （B）2.81 （C）3.03 （D）3.20

【答案】 （B）

【解答】

（1）根据《砌体结构设计规范》8.1.2条，网状配筋的体积配筋率

（2）根据《砌体结构设计规范》表3.2.1⁃1，MU10，普通砖M7.5水泥砂浆，f=1.69MPa。

（3）根据《砌体结构设计规范》3.2.3条，水泥砂浆为MU7.5>M5，γ_a1=1.0。(www.daowen.com)

（4）根据《砌体结构设计规范》3.2.3条，A=0.49×0.49=0.24m²>0.2m²，γ_a2=1.0。

（5）根据《砌体结构设计规范》8.1.2条，f_y=360MPa>320MPa，取f_y=320MPa，轴心受压构件e=0。

（B）正确。

真题 【7.1.6】 （2004年二级考题，原题为连锁题中的一道子题，现改写成一道独立题）

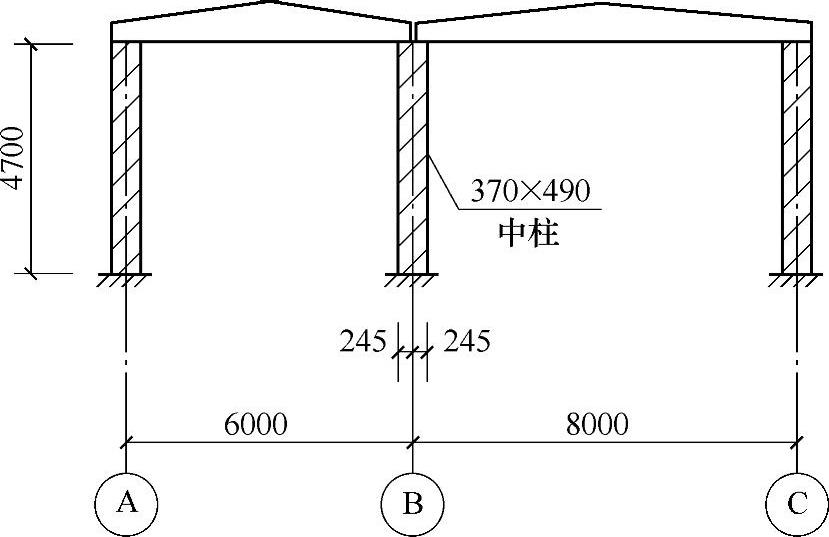

某单层两跨无吊车厂房，其剖面如图7.1.4所示。中柱截面尺寸为370mm×490mm，柱高H=4.70m，其轴向力在排架方向（柱的长边）偏心距为73mm。柱采用MU15烧结普通砖、M7.5混合砂浆砌筑，砌体施工质量控制等级为C级。中柱采用网状配筋砖砌体。钢筋网采用直径为4mm的HRB400级钢筋（f_y=360MPa），钢筋间距45mm，网的竖向间距190mm。

图 7.1.4

若网状配筋砖砌体中柱的承载力的影响系数φ_n已知，试问，该中柱的承载力φ_nf_nA（kN）与下列何项数值最为接近？

（A）471.81φ_n （B）465.94φ_n （C）419.90φ_n （D）402.67φ_n

【答案】 （B）

【解答】

（1）根据《砌体结构设计规范》表3.2.1⁃1，MU15烧结普通砖，M7.5混合砂浆，f=2.07MPa

（2）根据《砌体结构设计规范》3.2.3条：

A=0.37×0.49=0.1813m²<0.2m²，γ_a1=（0.1813+0.8）=0.9813

（3）根据《砌体结构设计规范》4.1.5条条文说明，施工质量控制等级C级，γ_a2=0.89。

f=0.9813×0.89×2.07=1.81MPa

（4）根据《砌体结构设计规范》式（8.1.2⁃3），a=b，配筋率：

（5）ρ=0.294%，f_y=360MPa>320MPa，取f_y=320MPa

根据《砌体结构设计规范》式（8.1.2⁃2）：

（6）根据《砌体结构设计规范》式（8.1.2⁃1）：

φ_nf_nA=2.57×370×490φ_n（N）=465941φ_n（N）=465.9φ_n（kN）

所以，（B）正确。
