《砌体结构设计规范》规定:
7.4.7 雨篷等悬挑构件可按第7.4.1条~7.4.3条进行抗倾覆验算,其抗倾覆荷载Gr可按图7.4.7采用,Gr距墙外边缘的距离为墙厚的1/2,l3为门窗洞口净跨的1/2。

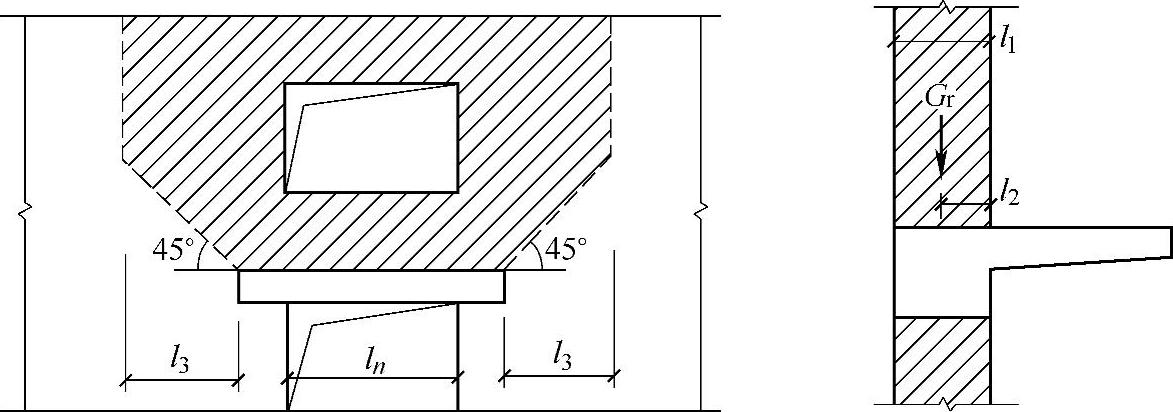

图7.4.7 雨篷的抗倾覆荷载
Gr—抗倾覆荷载 l1—墙厚 l2—Gr距墙外边缘的距离
真题 【6.4.13】~【6.4.14】 (2001年二级考题,原题为连锁题中的二道子题,现经改写,已成一道小连锁题)
某封闭式单层、单跨、无吊车厂房,如图6.4.13所示,安全等级二级,设计使用年限50年。

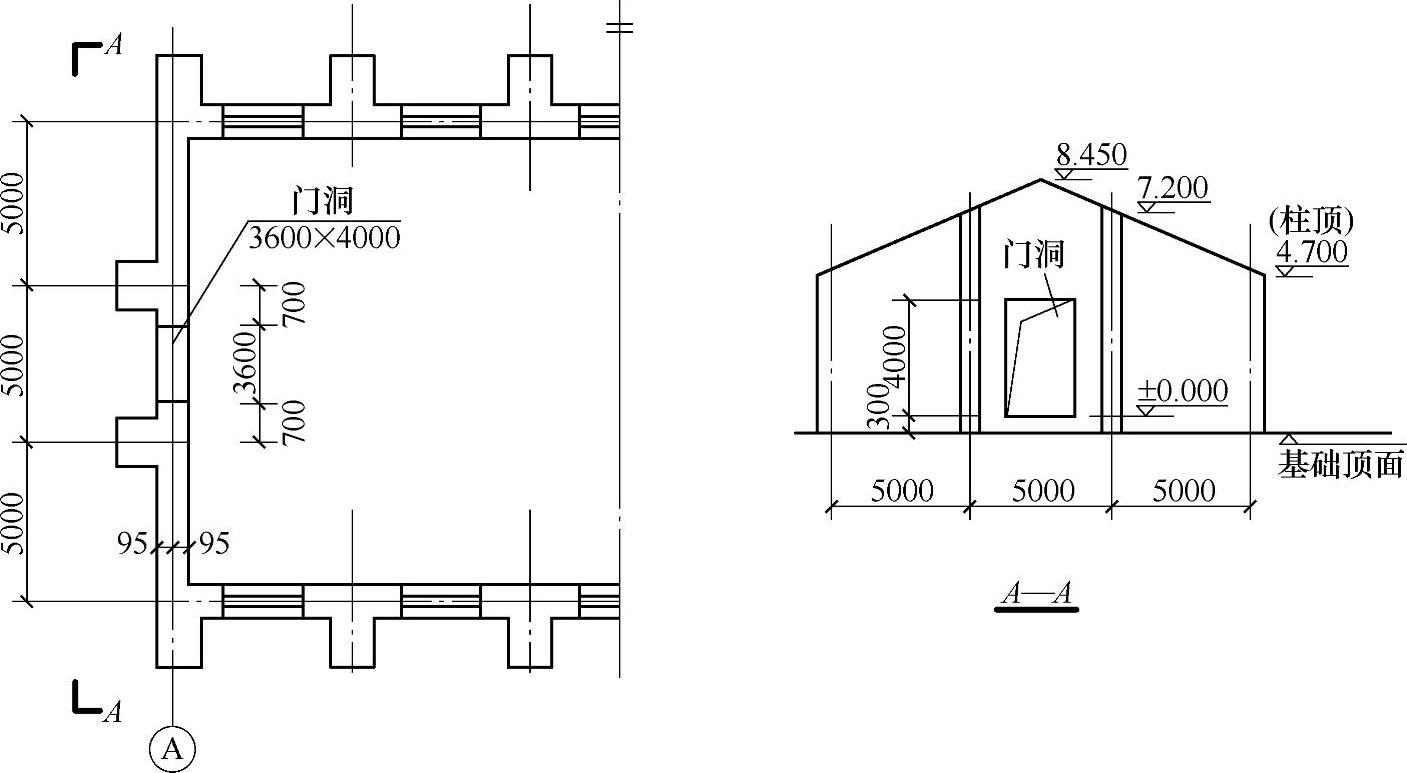

图 6.4.13
真题 【6.4.13】 (2001年二级考题)
Ⓐ轴线山墙处门洞口上设雨篷,如图6.4.14所示。雨篷静荷载gk=2.8kN/m2,活荷载pk=0.5kN/m2。试问,雨篷的总倾覆力矩最大值M0v与下列何项数值最为接近?
提示:计算力矩时荷载可近似计算到倾覆点。
(A)3.50kN/m (B)2.90kN/m
(C)5.24kN/m (D)2.45kN/m
【答案】 (A)
【解答】
(1)计算雨篷倾覆点x0

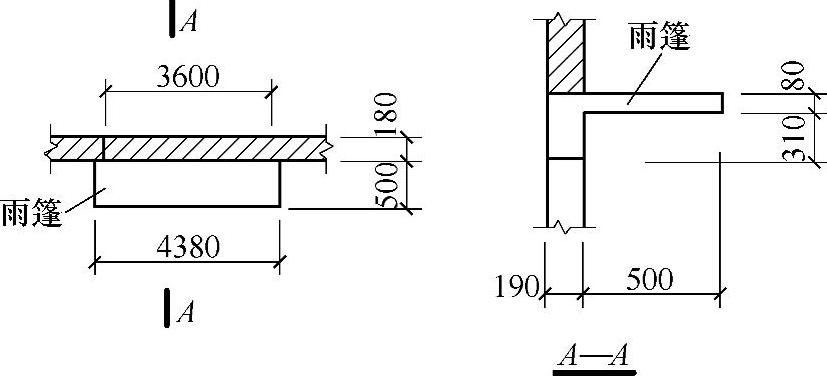

图 6.4.14
根据《砌体结构设计规范》7.4.2条,l1=190mm<2.2hb=2.2×390=858mm
x0=0.13l1=0.13×190=24.7mm
力臂为 500+24.7=524.7mm=0.525m
(2)检修荷载取值
根据《建筑结构荷载规范》4.5.1条注2,沿板每隔2.5~3.0m取一个集中荷载,本题板长4.38m,可取两个检修荷载,F=1.0×2=2kN
(3)计算雨篷的倾覆力矩设计值M0v,根据《砌体结构设计规范》4.1.5条,安全等级二级,γ0=1.0;设计使用年限50年,γL=1.0。根据《建筑结构荷载规范》5.5.1条条文说明检修荷载与屋面活荷载应分别考虑。

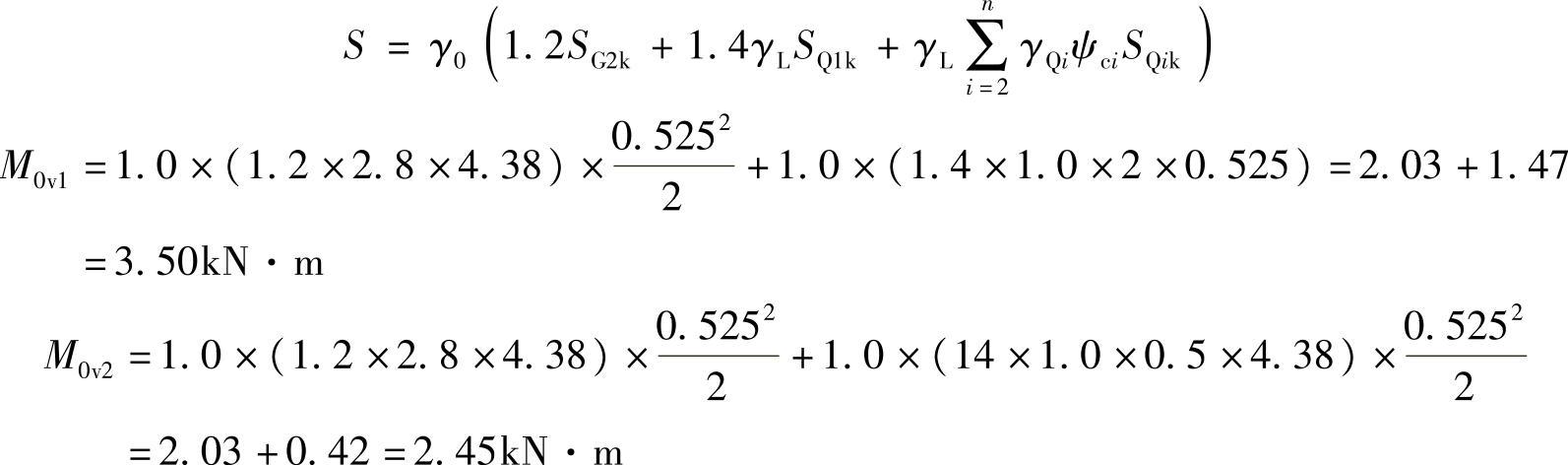

1)按《砌体结构设计规范》式(4.1.5⁃1)计算:

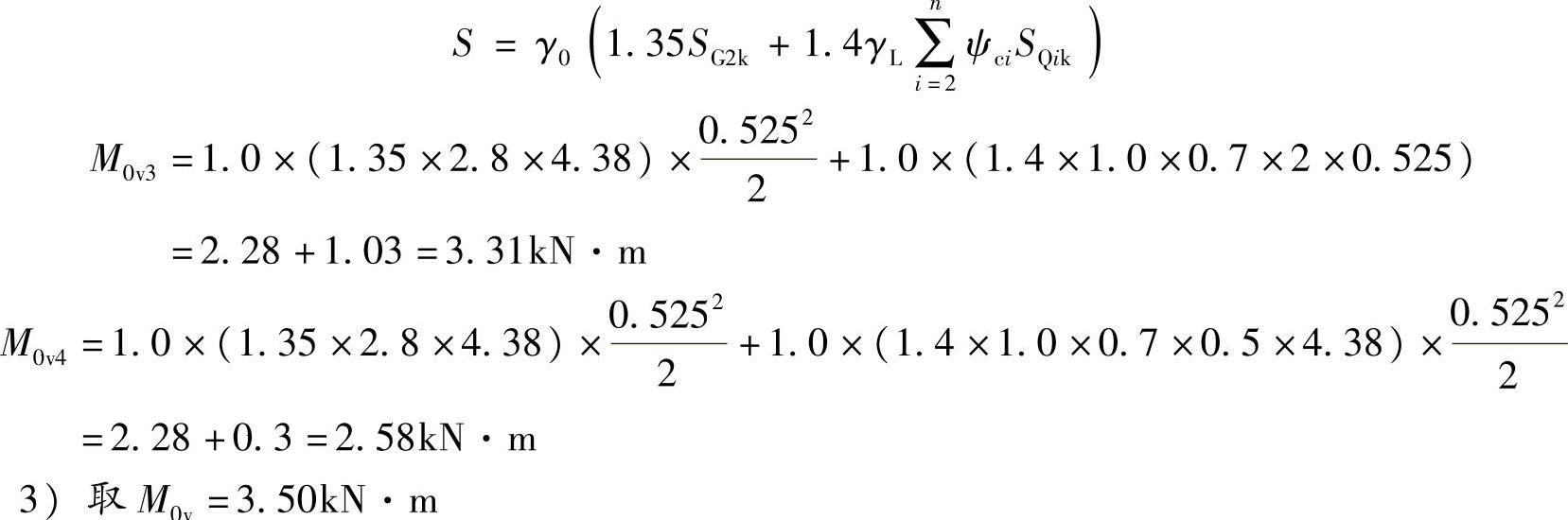

2)按《砌体结构设计规范》式(4.1.6⁃2)计算:
真题 【6.4.14】 (2001年二级考题)
该雨篷梁长度L=4.38m,试问,其抗倾覆力矩Mr与以下何项数值最为接近?(砌块墙体容重16kN/m3)。

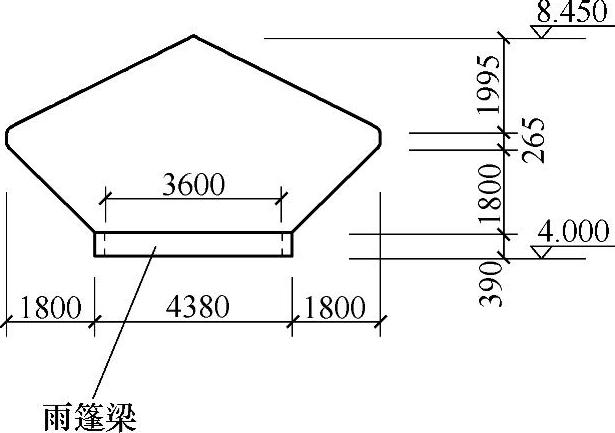

提示:不计屋面以及凸出的壁柱自重,墙重可按实际面积计算,立面尺寸如图6.4.15所示。
(A)3.62kN/m (B)4.08kN/m
(C)4.90kN/m (D)5.51kN/m
【答案】 (A)
【解答】
(1)计算雨篷倾覆点x0。根据《砌体结构设计规范》7.4.2条:
图 6.4.15
l1=190mm<2.2hb=2.2×390=858mm
x0=0.13l1=0.13×190=24.7mm(www.daowen.com)
抗倾覆力臂为

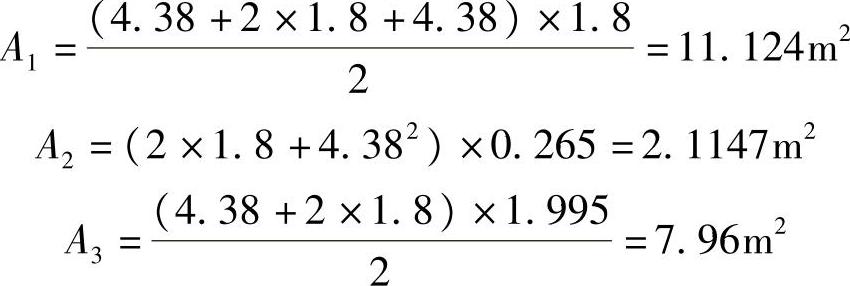

(2)计算抗倾覆墙体的面积
A=A1+A2+A3=11.124+2.1147+7.96=21.2m2
(3)抗倾覆墙体产生的荷载Gr
Gr=0.8×16×0.19×21.2=51.56kN
(4)计算抗倾覆力矩Mr
根据《砌体结构设计规范》7.4.3条:
Mr=0.8Gr(l2-x0)=51.56×0.0703=3.61kN·m
真题 【6.4.15】~【6.4.16】 (2002年一级考题)
不上人雨篷如图6.4.16所示,雨篷板挑出长度l=1.0m,雨篷梁截面尺寸为240mm×240mm,房屋层高为3.6m。墙体采用MU7.5砖和M2.5混合砂浆砌筑,墙厚240mm,双面抹灰,墙体自重(标准值)为5.32kN/m2。施工检修荷载F,需根据《建筑结构荷载规范》按对结构最不利值取用。按可变荷载效应组合计算,安全等级二级,设计使用年限50年。
真题 【6.4.15】 (2002年一级考题)
假定,ln=2100mm,雨篷板恒荷载标准值为6.59kN,试判定该雨篷倾覆力矩与下列何项数值(kN·m)最为接近?

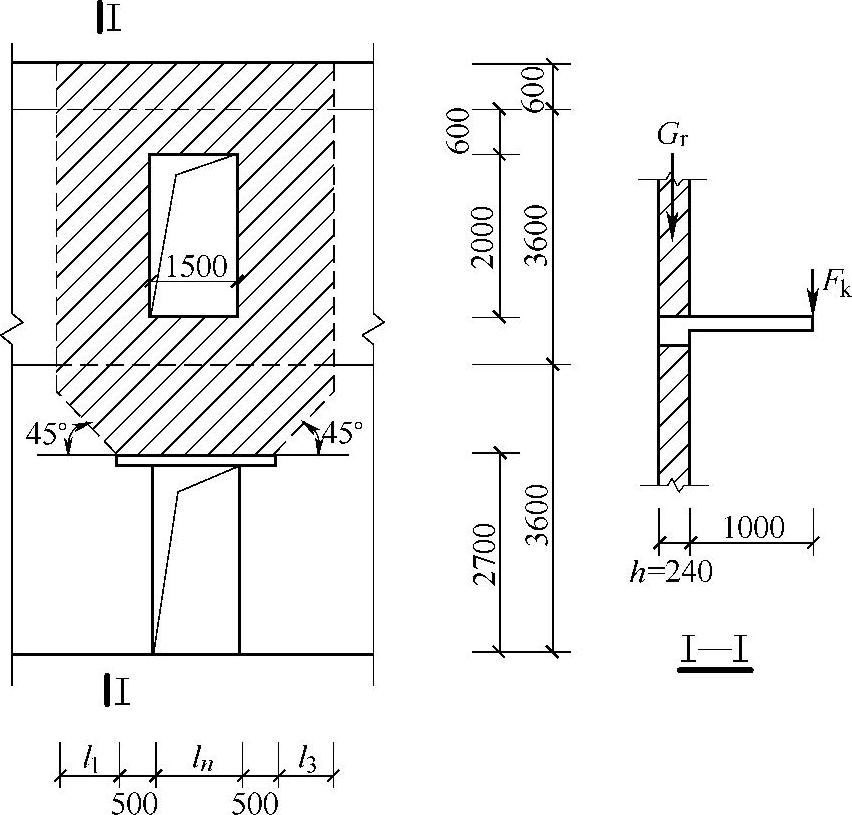

图 6.4.16
(A)5.63 (B)7.08 (C)4.59 (D)5.4
【答案】 (B)
【解答】 雨篷宽度为2.1+0.5+0.5=3.1m
(1)施工检修荷载取值。根据《建筑结构荷载规范》5.5.1条注3取两个集中荷载(每个1.0kN),Fk=2kN。
(2)计算雨篷倾覆点x0。根据《砌体结构设计规范》7.4.2条:
l1=240mm<2.2hb=2.2×240=528mm
x0=0.13l1=0.13×240=0.0312m
(3)按可变荷载效应组合计算雨篷的倾覆力矩设计值。根据《砌体结构设计规范》4.1.5条,按可变荷载起控制作用计算倾覆力矩所用公式为
安全等级二级,γ0=1.0;设计使用年限50年,γL=1.0。

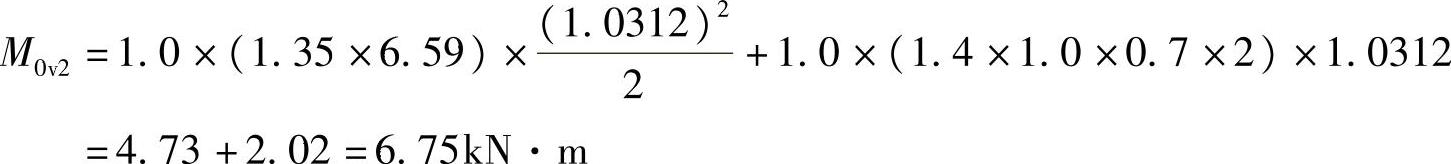

(4)按永久荷载效应组合计算雨篷的倾覆力矩设计值根据《砌体结构设计规范》4.1.5条,按永久荷载起控制作用计算倾覆力矩所用公式为
取M0v=7.09kN·m
真题 【6.4.16】 (2002年一级考题)
假定ln=1500mm,雨篷梁恒荷载标准值为3.6kN,试判定该雨篷抗倾覆力矩与下列何项数值(kN·m)最为接近?(l3=0.75m)。
(A)9.775 (B)6.71 (C)8.324 (D)7.32
【答案】 (B)
【解答】 根据《砌体结构设计规范》7.4.3条:
墙体自重:
Gr=5.32×[(0.9+3.6+0.6)×(1.5+2×0.5×2×0.75)-0.75×0.75-2×1.5]=89.5755kN
Mr=0.8Gr(l2-x0)=0.8×(89.5755×0.0888+3.6×0.0888)=6.62kN·m
