《砌体结构设计规范》规定：

7.3.12 墙梁的构造应符合下列规定：

1 托梁和框支柱的混凝土强度等级不应低于C30；

2 承重墙梁的块体强度等级不应低于MU10，计算高度范围内墙体的砂浆强度等级不应低于M10（Mb10）；

3 框支墙梁的上部砌体房屋，以及设有承重的简支墙梁或连续墙梁的房屋，应满足刚性方案房屋的要求；

4 墙梁的计算高度范围内的墙体厚度，对砖砌体不应小于240mm，对混凝土砌块砌体不应小于190mm；

5 墙梁洞口上方应设置混凝土过梁，其支承长度不应小于240mm；洞口范围内不应施加集中荷载；

6 承重墙梁的支座处应设置落地翼墙。翼墙厚度，对砖砌体不应小于240mm，对混凝土砌块砌体不应小于190mm，翼墙宽度不应小于墙梁墙体厚度的3倍，并与墙梁墙体同时砌筑。当不能设置翼墙时，应设置落地且上、下贯通的混凝土构造柱；

7 当墙梁墙体在靠近支座1/3跨度范围内开洞时，支座处应设置落地且上、下贯通的混凝土构造柱，并应与每层圈梁连接；

8 墙梁计算高度范围内的墙体，每天可砌筑高度不应超过1.5m，否则，应加设临时支撑；

9 托梁两侧各两个开间的楼盖应采用现浇混凝土楼盖，楼板厚度不应小于120mm，当楼板厚度大于150mm时，应采用双层双向钢筋网，楼板上应少开洞，洞口尺寸大于800mm时应设洞口边梁；

10 托梁每跨底部的纵向受力钢筋应通长设置，不应在跨中弯起或截断；钢筋连接应采用机械连接或焊接；

11 托梁跨中截面的纵向受力钢筋总配筋率不应小于0.6%；

12 托梁上部通长布置的纵向钢筋面积与跨中下部纵向钢筋面积之比值不应小于0.4；连续墙梁或多跨框支墙梁的托梁支座上部附加纵向钢筋从支座边缘算起每边延伸长度不应小于l₀/4；

13 承重墙梁的托梁在砌体墙、柱上的支承长度不应小于350mm；纵向受力钢筋伸入支座的长度应符合受拉钢筋的锚固要求；

14 当托梁截面高度h_b大于等于450mm时，应沿梁截面高度设置通长水平腰筋，其直径不应小于12mm，间距不应大于200mm；

15 对于洞口偏置的墙梁，其托梁的箍筋加密区范围应延到洞口外，距洞边的距离大于等于托梁截面高度h_b（图7.3.12），箍筋直径不应小于8mm，间距不应大于100mm。

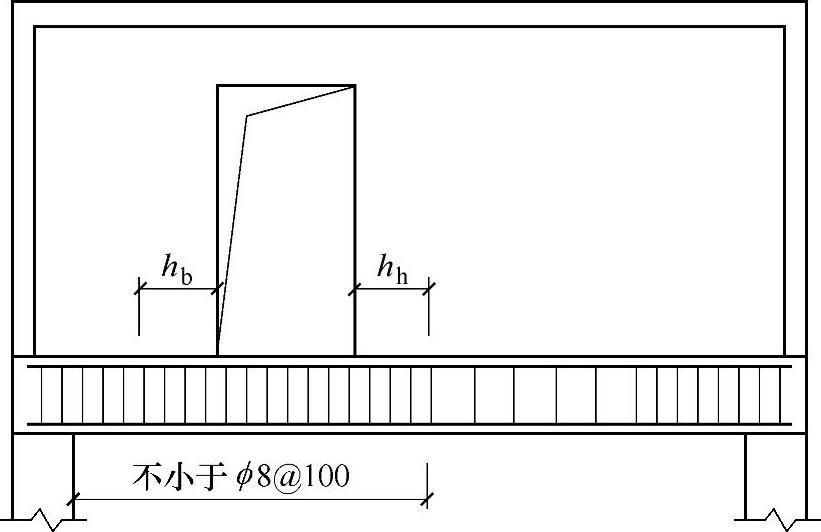

图7.3.12 偏开洞时托梁箍筋加密区

真题 【6.3.27】 （2008年二级考题）

关于墙梁设计，下述不同的主张，其中何项组合的内容是全部正确的？

Ⅰ.墙梁计算高度范围内的墙体，每跨允许设置一个洞口

Ⅱ.墙梁计算高度范围内的墙体，每天可砌高度不应超过1.8m，否则，应加设临时支撑

Ⅲ.墙梁的托梁跨中截面纵向受力钢筋总配筋率不应小于0.6%

Ⅳ.某工程拟采用承重框支墙梁，托梁以上共有5层，各层层高均为3m，墙体计算高度与墙梁计算跨度比值为0.375，适合采用墙梁

（A）Ⅰ、Ⅲ （B）Ⅰ、Ⅳ （C）Ⅱ、Ⅲ （D）Ⅱ、Ⅳ

【答案】 （A）

【解答】

（1）根据《砌体结构设计规范》7.3.2条，“墙梁计算高度范围内每跨只允许开一个洞口”，（Ⅰ）正确。(www.daowen.com)

（2）根据《砌体结构设计规范》7.3.12条第8款，“砌筑高度不应超过1.5m”，（Ⅱ）不正确。

（3）根据《砌体结构设计规范》7.3.12条第11款，“纵向受力钢筋总配筋率不应小于0.6%”，（Ⅲ）正确。

（4）根据《砌体结构设计规范》表7.3.2，墙体总高度3m×5=15m<18m，符合要求，h_w/l₀=0.375<0.4，不符合要求，（Ⅳ）所以不正确。

【6.3.28】 墙梁除应符合《砌体结构设计规范》和《混凝土结构设计规范》的有关构造规定外，承重墙梁的块体强度等级尚不应低于以下何值？

（A）MU5 （B）MU7.5 （C）MU10 （D）MU15

【答案】 （C）

【解答】 根据《砌体结构设计规范》7.3.12条第2款：“承重墙梁的块体强度等级不应低于MU10”。

【6.3.29】 墙梁计算高度范围内无临时支撑的墙体，每天可砌筑的高度不应超过下列何项？

（A）1.0m （B）1.5m （C）2.0m （D）2.5m

【答案】 （B）

【解答】 根据《砌体结构设计规范》7.3.12条第8款，“墙梁计算高度范围内的墙体，每天

可砌筑高度不应超过1.5m，否则，应加设临时支撑”。

【6.3.30】 有墙梁的房屋的托梁两边各一个开间及相邻开间处应采用现浇混凝土楼盖，其楼板厚度不宜小于下列何项？

（A）90mm （B）100mm （C）110mm （D）120mm

【答案】 （D）

【解答】 根据《砌体结构设计规范》7.3.12条第9款，“托梁两侧各两个开间的楼盖应采用现浇混凝土楼盖，楼板厚度不应小于120mm”。

【6.3.31】 承重墙梁的托梁在砌体墙、柱的支承长度不应小于下列何值？

（A）350 （B）240 （C）180 （D）420

【答案】 （A）

【解答】 根据《砌体结构设计规范》7.3.12条第13款，“承重墙梁的支承长度不应小于350mm，其纵向受力钢筋应伸入支座，并满足受拉钢筋的锚固要求。”

【6.3.32】 关于墙梁的托梁底部纵向受力筋（带肋钢筋）能否在跨中段弯起或截断以及在支座的锚固，下列何项正确？

（A）纵筋不宜弯起或截断，应按l_as≥12d锚固

（B）纵筋不得弯起或截断，应按l_as≥12d锚固

（C）纵筋不宜弯起或截断，应按l_a锚固

（D）纵筋不应弯起或截断，应按l_a锚固

【答案】 （D）

【解答】 根据《砌体结构设计规范》7.3.12条第10款，“不应在跨中弯起或截断”，第13款规定“纵向受力钢筋伸入支座的长度应符合受拉钢筋的锚固要求”，所以（D）正确。
