过梁的工作原理不同于一般的简支梁。由于过梁与其上部砌体及窗间墙砌筑成一个整体，彼此有着共同工作的关系，也就是说，上部砌体不仅仅是过梁的荷载，而且由于它本身的整体性而具有拱的作用，相当部分的荷载是通过这种拱的作用直接传递到窗间墙上的，从而减轻了过梁的负担。试验表明，当在过梁顶面以上、砖砌体高度等于跨度的0.8倍左右的位置施加荷载时，由于过梁与砌体的组合作用，荷载将通过组合作用传给砖墙，而不是通过过梁传递给墙体，故过梁的内应力增大不多，过梁的挠度变形也极小。因此，一般过梁计算习惯上不是按组合截面而只是按“计算截面高度”或按钢筋混凝土截面进行计算。
作用在过梁上的荷载有两种：一是墙体自重，二是过梁上部的梁、板荷载。

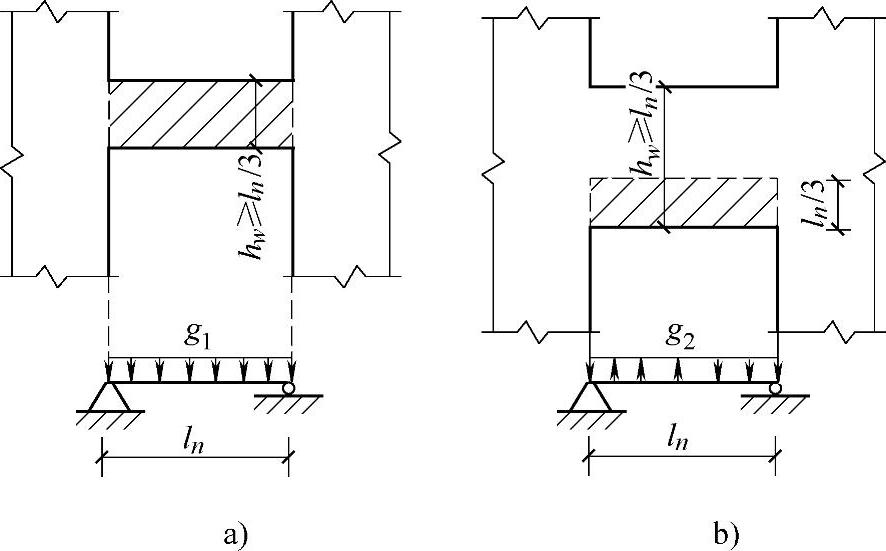

图6.2.2 砌体过梁的墙体荷载
a）当hw<ln/3时荷载的取值范围 b）当hw≥ln/3时荷载的取值范围
（一）墙体荷载
试验表明，当过梁上的墙体超过一定高度（如砖砌体≥ln/3，ln为过梁的净跨）时，墙体形成内拱效应，将内拱以上部分的荷载直接传递给支座，过梁上的墙体荷载始终接近过梁上45°斜方向围成的三角形范围内的墙体自重。按简支梁跨中弯矩相等的原则，可将三角形范围墙体自重等效为一定高度的墙体自重。
（二）梁、板荷载
试验也表明，当外荷载作用在过梁墙体上高度接近ln处时，由于内拱作用，墙体上的外荷载直接传递给支座，对过梁几乎没有影响。因此，规范规定：对砖和混凝土小型砌块砌体，当梁板下的墙体高度hw<ln时，过梁荷载应考虑梁、板传来的荷载；当梁、板下的墙体高度hw≥ln时，可不考虑梁、板荷载（图6.2.3）。

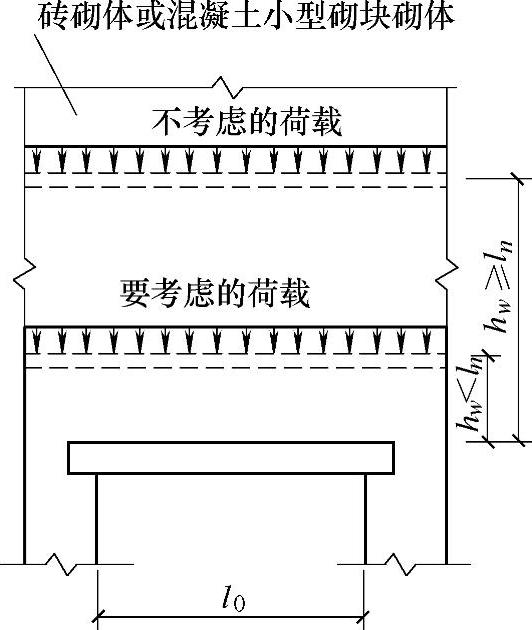

图6.2.3 过梁上的梁、板荷载

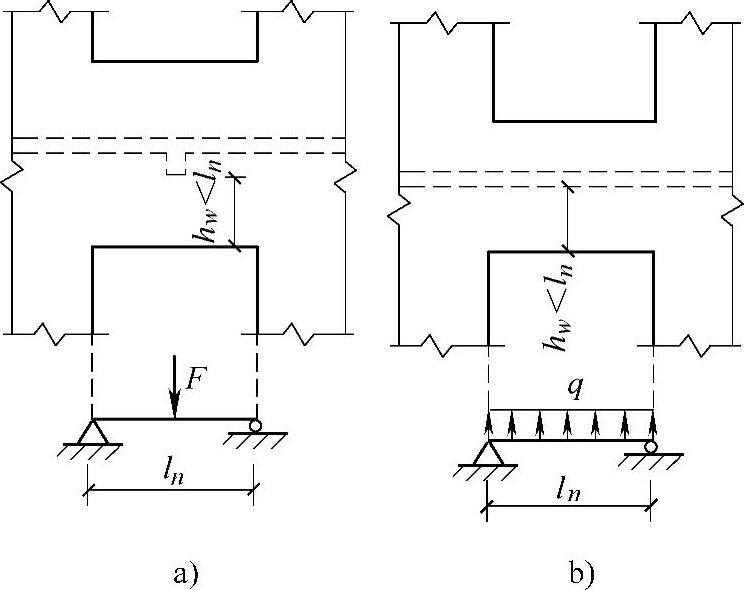

图6.2.4 砌体过梁的梁板荷载
a）过梁上的集中荷载 b）过梁上的均布荷载
《砌体结构设计规范》规定：
7.2.2 过梁的荷载，应按下列规定采用：
1 对砖和砌块砌体，当梁、板下的墙体高度hw小于过梁的净跨ln时，过梁应计入梁、板传来的荷载，否则可不考虑梁、板荷载。
2 对砖砌体，当过梁上的墙体高度hw小于ln/3时，墙体荷载应按墙体的均布自重采用，否则应按高度为ln/3墙体的均布自重来采用。
3 对砌块砌体，当过梁上的墙体高度hw小于ln/2时，墙体荷载应按墙体的均布自重采用，否则应按高度为ln/2墙体的均布自重采用。
【6.2.4】 砖砌体房屋中过梁的计算。当过梁以上梁板以下的墙体高度等于净跨ln的1/3时，过梁以上的荷载应按如下哪条采用？
（A）高度为ln/2的墙自重，全部梁板传来的荷载
（B）高度为ln/3的墙自重，全部梁板传来的荷载
（C）高度为ln/2的墙自重
（D）高度为ln/3的墙自重
【答案】 （B）
【解答】 根据《砌体结构设计规范》7.2.2条第1款，当梁、板下的砌体高度hw<ln时（ln为过梁净跨），应计入梁、板传来的荷载；第2款当墙体高度hw≥ln/3时，应按高度为ln/3墙体的均布自重采用，（B）全部正确。
真题 【6.2.5】 （2001年二级考题，原题为连锁题中的一道子题，现改写成一道独立题）
某建筑物墙体采用MU10普通机砖、M5混合砂浆砌筑，纵墙厚度为370mm。楼面采用装配式梁板结构。底层内纵墙设高窗，过梁上的荷载及窗口如图6.2.5所示。试确定过梁端部所承受的外荷载（不含梁自重）产生的最大剪力设计值，应为下列何项数值？
（A）20.3kN （B）19.4kN （C）18.0kN （D）17.2kN
【答案】 （D）
【解答】
（1）根据《砌体结构设计规范》7.2.2条，板下墙体高度小于过梁净跨，应计入板传荷载，板下墙体高度1m<ln=2.4m，板传荷载应当考虑。
（2）根据《砌体结构设计规范》7.2.2条，过梁上墙体高度大于和等于过梁净跨的1/3时，按1/3过梁净跨的墙体均布自重采用。

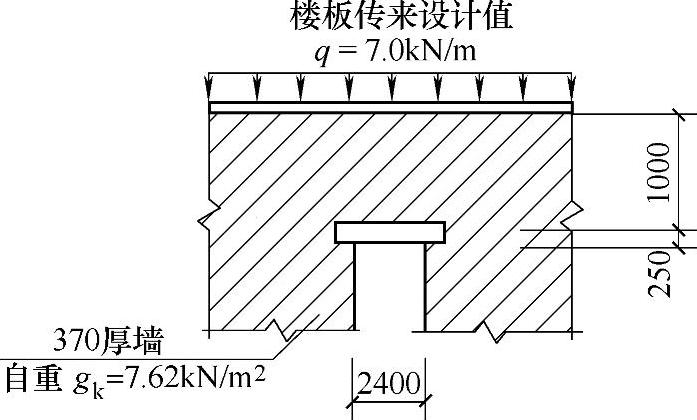

图 6.2.5
墙体高度hw=1m>ln/3=2.4/3=0.8m，取ln/3=0.8m高度的墙体的均布自重0.8×7.62kN/m2=6.096kN/m。
（3）作用在过梁上的均布荷载设计值 q=7+1.2×6.096=14.315kN/m。
（4）梁端所承受的外荷载产生的最大剪力设计值
。
真题 【6.2.6】～【6.2.8】 （2005年二级考题，因规范改版，本题所用参数已作相应调整）(www.daowen.com)
某墙体钢筋砖过梁净跨ln=1.50m，墙厚为240mm，采用MU10烧结多孔砖、M7.5水泥砂浆砌筑；过梁底面配筋采用3根直径为8mm的HPB300钢筋，as=20mm，如图6.2.6所示；多孔砖砌体自重18kN/m3，砌体施工质量控制等级为B级。安全等级二级，设计使用年限50年。在距窗口顶面800mm处作用有楼板传来的均布恒荷载标准值gk=7.0kN/m，均布活荷载标准值qk=6.0kN/m，活荷载组合值系数为0.7。

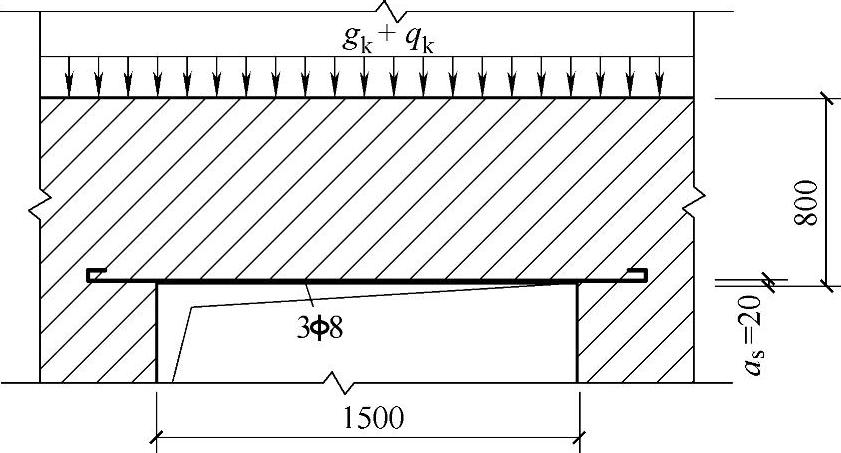

图 6.2.6
真题 【6.2.6】 （2005年二级考题，因规范改版，本题所用参数已作相应调整）
假定荷载效应基本组合由可变荷载效应控制，试问，过梁承受的均布荷载设计值（kN/m），应与下列何项数值最为接近？
（A）11 （B）14 （C）17 （D）19
【答案】 （D）
【解答】
（1）根据《砌体结构设计规范》4.1.5条，可变荷载控制
安全等级为二级或设计使用年限为50年的结构构件，结构重要性系数γ0=1.0；
设计使用年限为50年，考虑结构设计使用年限的荷载调整系数γL=1.0
（2）根据《砌体结构设计规范》7.2.2条，hw=800mm<ln=1500mm，应计入板传荷载
墙体自重应按ln/3的均布采用，
（3）过梁承受的均布荷载设计值为
q=γ0[1.2×（gk1+gk2）+1.4×γL×qk]=1.0×[1.2×（7+2.16）+1.4×1.0×6]=19.4kN
真题 【6.2.7】 （2005年二级考题，因规范改版，本题所用参数已作相应调整）
试问，该过梁的受弯承载力设计值（kN/m），与下列何项数值最为接近？
（A）27 （B）21 （C）18 （D）15
【答案】 （A）
【解答】
（1）根据《砌体结构设计规范》7.2.3条第2款，当考虑板传来荷载时，h为板下的高度，为800mm。
as=20mm，h0=h-as=800-20=780mm；
（2）根据《混凝土结构设计规范》表4.2.3⁃1，HPB300钢筋，fy=270MPa。
（3）根据《砌体结构设计规范》式（7.2.3）：
M=0.85h0fyAs
取3
8，As=151mm2，M=0.85×780×270×151N·m=27kN·m
真题 【6.2.8】 （2005年二级考题，因规范改版，本题所用参数已作相应调整）
试问，该过梁的受剪承载力设计值（kN），与下列何项数值最为接近？
（A）10 （B）14 （C）18 （D）21
【答案】 （C）
【解答】
（1）根据《砌体结构设计规范》7.2.3条，受剪承载力可按本规范5.4.2条中公式计算，即：V≤fvbz
（2）根据《砌体结构设计规范》表3.2.2和3.2.3条，MU10多孔砖，M7.5水泥砂浆，fv=0.14MPa。
（3）根据《砌体结构设计规范》3.2.3条，M7.5>M5，γa=1.0。
（4）过梁的受剪承载力设计值为
，b=240代入可得：
。
