高厚比修正系数γβ在不同材料中的表现及影响

时间:2023-10-05 理论教育 版权反馈
【摘要】:表5.1.2 高厚比修正系数γβ注:对灌孔混凝土砌块砌体,γβ取1.0。根据《砌体结构设计规范》表5.1.3,弹性方案与刚弹性方案H0不同,正确。根据《砌体结构设计规范》5.1.2条式或式以及表5.1.2中没有任何涉及砌筑砂浆强度的因素,所以不正确。《砌体结构设计规范》表5.1.2中不同的块体材料γβ数值不同,所以正确。若房屋的静力计算方案为刚弹性方案,试问,计算受压构件承载力影响系数φ时,山墙的高厚比β,应与下列何项数值最为接近?

高厚比修正系数γβ在不同材料中的表现及影响

《砌体结构设计规范》规定:

5.1.2 确定影响系数φ时,构件高厚比β应按下列公式计算:

对矩形截面 978-7-111-49250-4-Chapter04-7.jpg

对T形截面 978-7-111-49250-4-Chapter04-8.jpg

式中 γβ——不同材料砌体构件的高厚比修正系数,按表5.1.2采用;

H0——受压构件的计算高度,按本规范表5.1.3确定;

h——矩形截面轴向力偏心方向的边长,当轴心受压时为截面较小边长;

hT——T形截面的折算厚度,可近似按3.5i计算,i为截面回转半径。

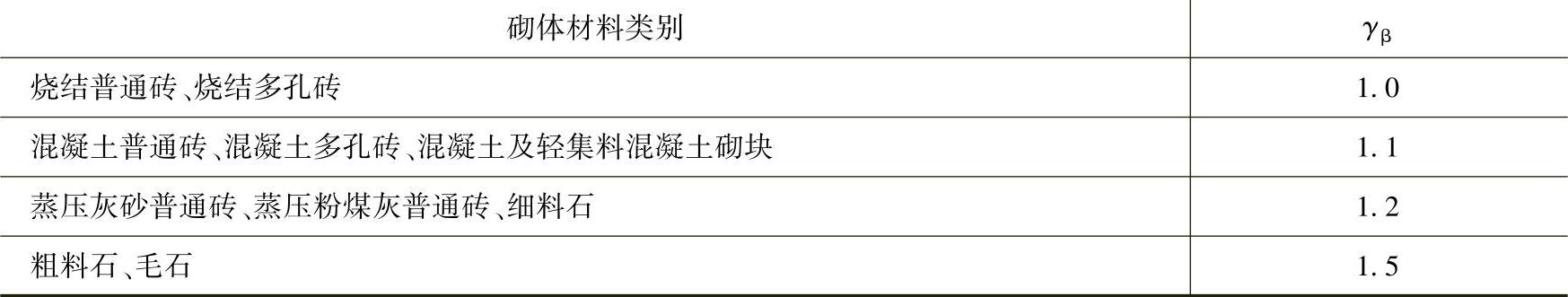

5.1.2 高厚比修正系数γβ


注:对灌孔混凝土砌块砌体,γβ取1.0。

真题 【4.1.10】 (2007年一级考题)

试问,下述关于调整砌体结构受压构件高厚比β计算值的措施,其中何项不妥?

(A)调整或改变构件的支承条件 (B)改变房屋的静力计算方案

(C)改变砌筑砂浆的强度等级 (D)改变块体材料类别

【答案】 (C)

【解答】(www.daowen.com)

(1)根据《砌体结构设计规范》5.1.3条,上端为自由端和简支端的H0不同,(A)正确。

(2)根据《砌体结构设计规范》表5.1.3,弹性方案与刚弹性方案H0不同,(B)正确。

(3)根据《砌体结构设计规范》5.1.2条式(5.1.21)或式(5.1.22)以及表5.1.2中没有任何涉及砌筑砂浆强度的因素,所以(C)不正确。

(4)《砌体结构设计规范》表5.1.2中不同的块体材料γβ数值不同,所以(D)正确。

真题 【4.1.11】 (2007年一级考题,原题为连锁题中的一道子题,现改写成一道独立题)

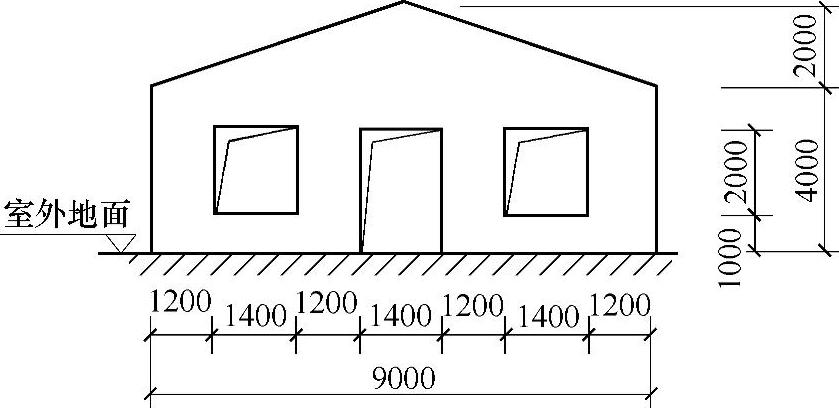

某无吊车单跨单层砌体房屋的无壁柱山墙,采用MU15蒸压粉煤灰砖、M5混合砂浆砌筑,如图4.1.2所示,房屋山墙两侧均有外纵墙。墙厚为370mm,山墙基础顶面距室外地面300mm。

若房屋的静力计算方案为刚弹性方案,试问,计算受压构件承载力影响系数φ时,山墙的高厚比β,应与下列何项数值最为接近?

(A)18 (B)16 (C)14 (D)21

【答案】 (D)

【解答】

(1)根据《砌体结构设计规范》5.1.3条3款,无壁柱山墙取层高加山墙尖高度一半,H=(4.0+2.0/2+0.3)m=5.3m。

(2)根据《砌体结构设计规范》表5.1.3,刚弹性方案,无吊车单跨单层,排架方向H0=1.2H=1.2×5.3=6.36m。


图 4.1.2

(3)根据《砌体结构设计规范》表5.1.2,蒸压粉煤灰砖γβ=1.2。
