《砌体结构设计规范》规定：

6.1.1 墙、柱的高厚比应按下式验算：

[β]——墙、柱的允许高厚比，应按表6.1.1采用。

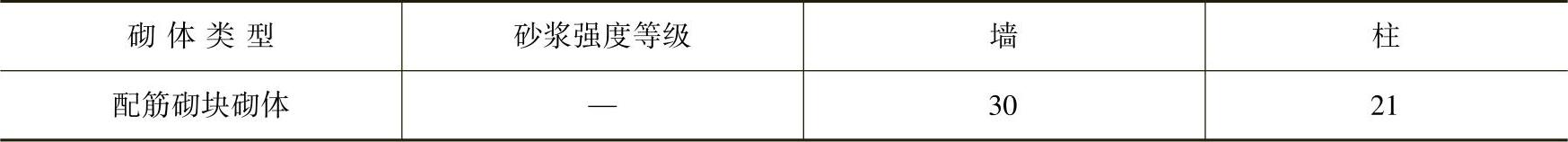

表6.1.1 墙、柱的允许高厚比[β]值

【3.2.6】 配筋砌块柱的高厚比验算

某柱高3.92m，两端为不动铰支座。承受轴压力N=500kN。柱截面尺寸为390mm×390mm，柱截面见图3.2.7。

材料选用MU10砌块，孔洞率为0.46，砌块砂浆为Mb7.5和灌孔混凝土采用Cb20，纵筋412，箍筋6@200。

要求：验算柱的高厚比是否满足要求。

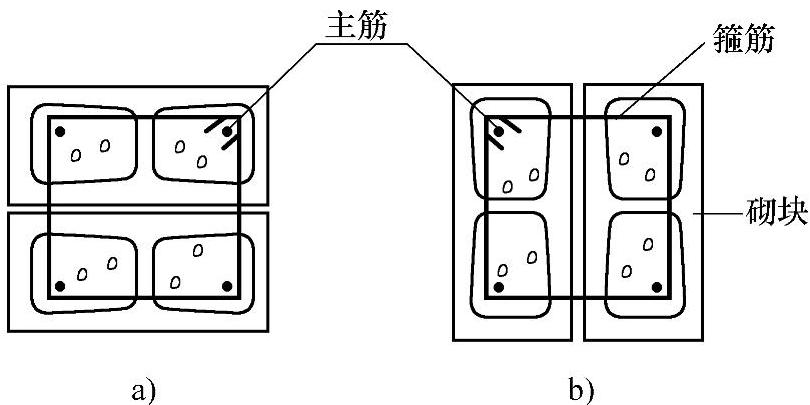

图 3.2.7

a）下皮 b）上皮(www.daowen.com)

【解答】

（1）柱计算高度，H₀=3.92m。

（2）根据《砌体结构设计规范》6.1.1条、6.1.4条及表6.1.1，μ₁=1.0，μ₂=1.0，[β]=21；，高厚比满足要求。

【3.2.7】 配筋砌块砌体剪力墙的高厚比验算

某配筋混凝土砌块砌体剪力墙墙肢，墙高3m，截面尺寸为190mm×3800mm，竖向钢筋配筋如图3.2.8所示（该墙配置有水平分布钢筋，但未绘出），竖向钢筋采用HRB335级。采用砌块（孔洞率45%）MU20、水泥混合砂浆Mb15砌筑，用Cb40混凝土全灌孔，施工质量控制等级为B级。作用于该墙肢的轴向力N=4247.1kN。

试问，该砌块砌体剪力墙的高厚比是否满足要求？

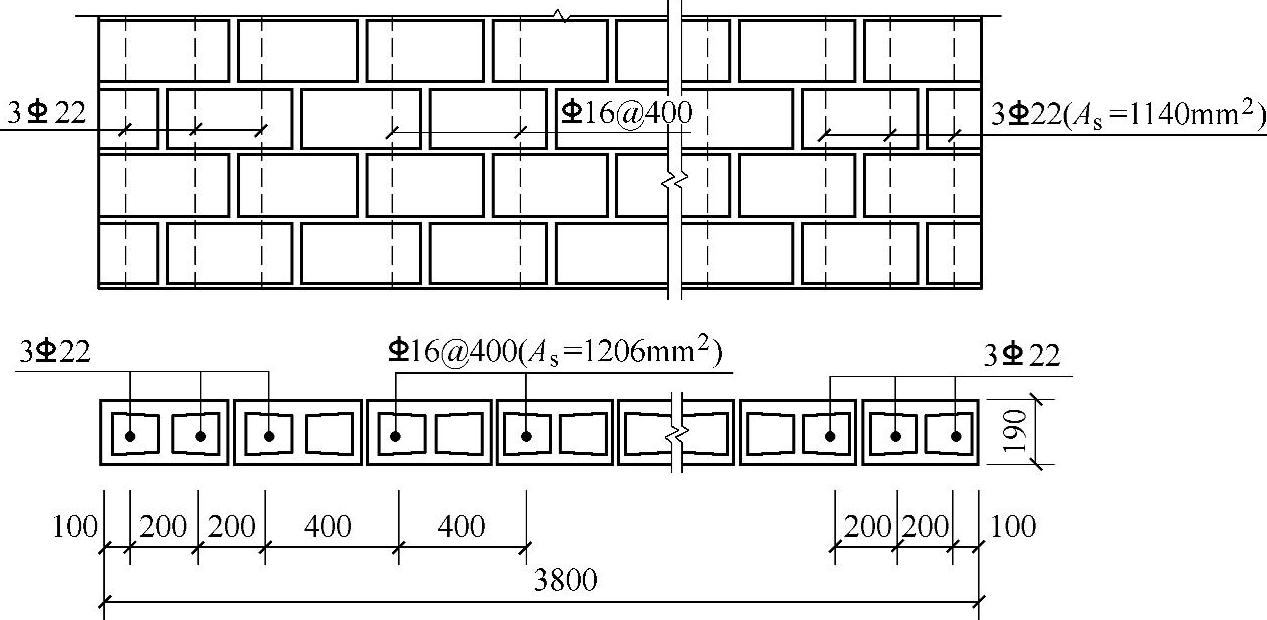

图 3.2.8

【解答】 根据《砌体结构设计规范》6.1.1条表6.1.1、6.1.4条和5.1.3条：

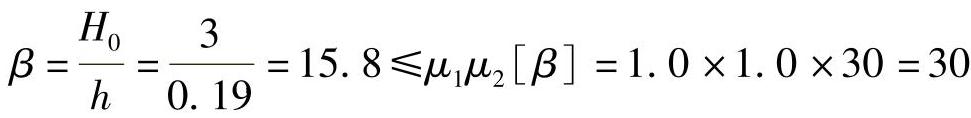

H₀=1.0H=3m，μ₁=1.0，μ₂=1.0，[β]=30

，高厚比满足要求。
