对于带构造柱墙体高厚比的验算应包括两部分内容：

（1）横墙之间整片带构造柱墙的高厚比验算。

（2）构造柱间墙的高厚比验算。

《砌体结构设计规范》规定：

6.1.2 带构造柱墙的高厚比验算，应按下列规定进行；

2 当构造柱截面宽度不小于墙厚时，可按式（6.1.1）验算带构造柱墙的高厚比，此时式中h取墙厚；当确定带构造柱墙的计算高度H₀时，s应取相邻横墙间的距离；墙的允许高厚比[β]可乘以修正系数μ_c，μ_c可按下式计算：

式中 γ——系数。对细料石砌体，γ=0；对混凝土砌块、混凝土多孔砖、粗料石、毛料石及毛石砌体，γ=1.0；其他砌体，γ=1.5；

b_c——构造柱沿墙长方向的宽度；

l——构造柱的间距。

当b_c/l>0.25时取b_c/l=0.25，当b_c/l<0.25时取b_c/l=0。

注：考虑构造柱有利作用的高厚比验算不适用于施工阶段。

3 按式（6.1.1）验算构造柱间墙的高厚比时，s应取相邻构造柱间的距离。

【3.2.2】 设置构造柱墙的高厚比验算

条件：某单层单跨房屋，钢筋混凝土屋盖，墙高5.4m，采用M5砂浆砌筑。墙厚240mm，每4m长设有宽1.2m的窗洞，横墙间距为24m，沿墙长每隔4m设有钢筋混凝土构造柱，构造柱的截面尺寸为240mm×240mm（图3.2.2）。

要求：验算高厚比

【解答】

（1）根据《砌体结构设计规范》表4.2.1，钢筋混凝土屋盖类别为1类，s=24m<32m，属刚性方案。

（2）根据《砌体结构设计规范》表5.1.3和5.1.3条，刚性方案：

图 3.2.2

H=5.4m，s=24m>2H=2×5.4=10.8m，H₀=1.0H=5.4m。

（3）根据《砌体结构设计规范》6.1.1条，。

（4）纵墙承重μ₁=1.0。

（5）根据《砌体结构设计规范》6.1.4条：

有1.2m窗洞，。

（6）根据《砌体结构设计规范》6.1.2条：

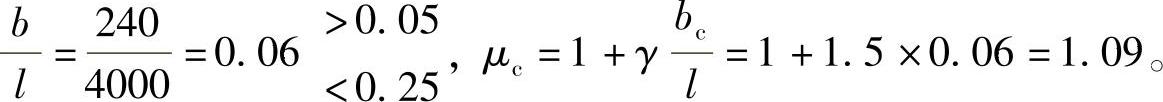

每隔4m有构造柱，。

（7）根据《砌体结构设计规范》6.1.1条和表6.1.1：

[β]=24，β=22.5<μ₁μ₂μ_c[β]=1.0×0.88×1.09×24=23，满足要求。

【3.2.3】 山墙（带构造柱）的高厚比验算

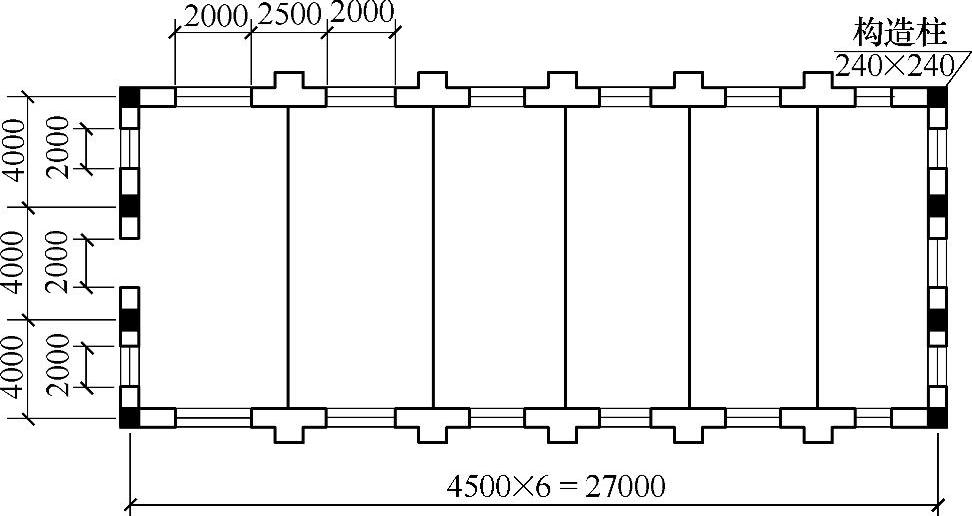

条件：某单层单跨无吊车厂房采用装配式无檩体系屋盖，其纵横承重墙采用MU10，砖柱距4.5m，每开间有2.0m宽的窗洞，车间长27m，两端设有山墙，每边山墙上设有4个240mm×240mm构造柱，如图3.2.3所示。自基础顶面算起墙高5.4m，壁柱为370mm×250mm，墙厚240mm，砂浆强度等级M5。

求：该厂房山墙的高厚比与构造柱间墙高厚比

【解答】

（1）厂房山墙的高厚比

1）根据《砌体结构设计规范》表4.2.1，装配式无檩体系钢筋混凝土屋盖的类别为1类，s=12m<32m，属刚性方案。

2）根据《砌体结构设计规范》表5.1.3，刚性方案：

H=5.4m，s=12m>2H=2×5.4=10.8m，H₀=1.0H=5.4m。

3）根据《砌体结构设计规范》6.1.1条，。

图 3.2.3

4）根据《砌体结构设计规范》6.1.1条，μ₁=1.0。

5）根据《砌体结构设计规范》6.1.4条，。(www.daowen.com)

6）根据《砌体结构设计规范》6.1.2条：

7）根据《砌体结构设计规范》6.1.1条和表6.1.1：

[β]=24，β=22.5>μ₁μ₂μ_c[β]=1.0×0.8×1.09×24=20.93，不满足要求。

（2）构造柱间墙高厚比

1）根据《砌体结构设计规范》6.1.2条3款，构造柱间墙高厚比验算时，s取相邻构造柱的间距，所以，s=4m<H=5.4m。

2）根据《砌体结构设计规范》表5.1.3，刚性方案，s<H，H₀=0.6s=0.6×4=2.4m。

3）根据《砌体结构设计规范》6.1.4条，

4）根据《砌体结构设计规范》6.1.1条和表6.1.1：

[β]=24，μ₁=1.0，，满足要求。

真题 【3.2.4】 （2003年一级考题，原题为连锁题中的一道子题，现改写成一道独立题）

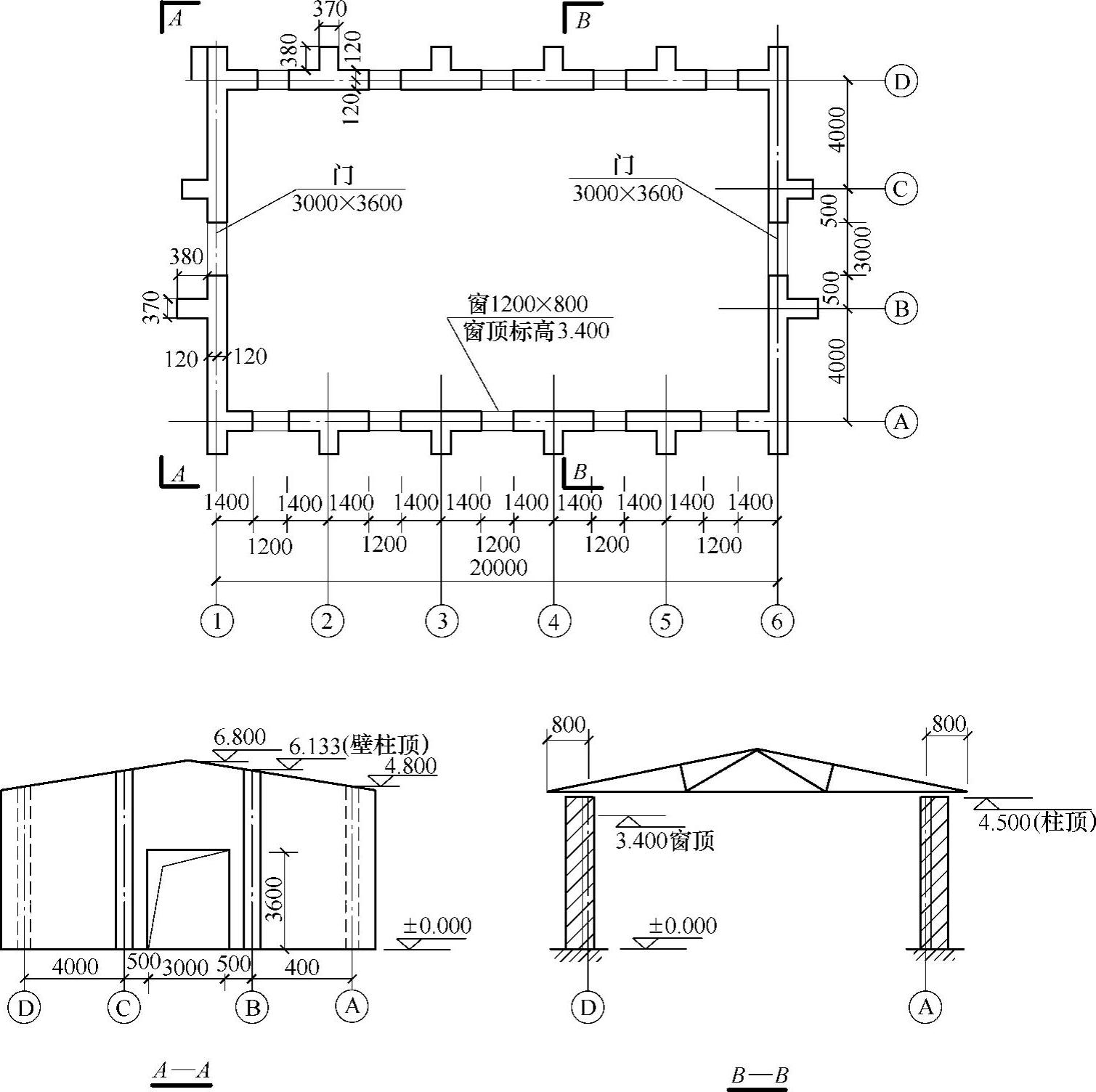

某单层单跨无吊车仓库，如图3.2.4所示。屋面为装配式有檩体系钢筋混凝土结构，墙体采用MU15烧结普通砖，M7.5混合砂浆砌筑，砌体施工质量控制等级为B级。

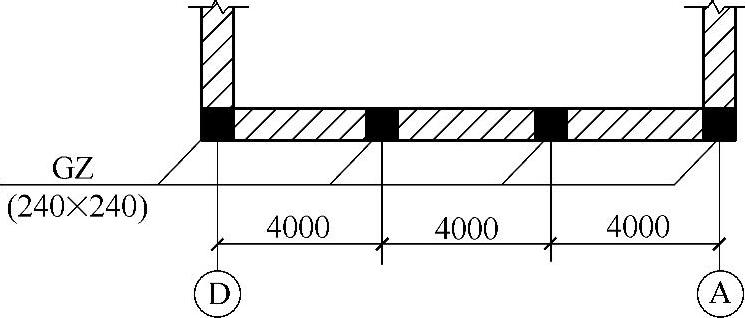

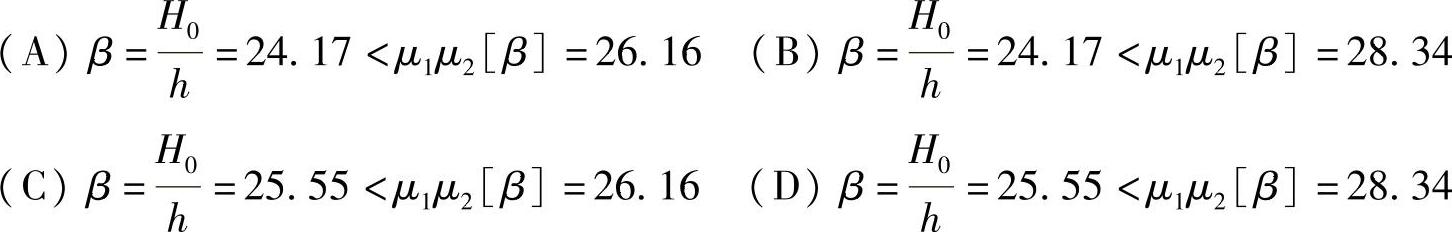

假定取消①轴线山墙门洞及壁柱，改为钢筋混凝土构造柱GZ，如图3.2.5所示。试问，该墙的高厚比验算结果与下列何组数值最为接近？

图 3.2.4

【答案】 （B）

【解答】

（1）根据《砌体结构设计规范》5.1.3条3款，“无壁柱山墙高度为层高加山墙尖高度一半”，。

图 3.2.5

（2）根据《砌体结构设计规范》表4.2.1，装配式有檩体系钢筋混凝土屋盖类别为2类，s=12m<20m，属刚性方案。

（3）根据《砌体结构设计规范》表5.1.3，刚性方案：

s=12m>2H=2×5.8=11.6m，H₀=1.0H=5.8m。

（4）根据《砌体结构设计规范》6.1.2条：

（5）承重墙，μ₁=1.0；无门窗洞口，μ₂=1.0。

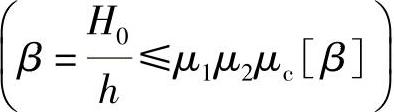

（6）根据《砌体结构设计规范》6.1.1条和表6.1.1：

真题 【3.2.5】 （2003年二级考题，原题为连锁题中的一道子题，现改写成一道独立题）

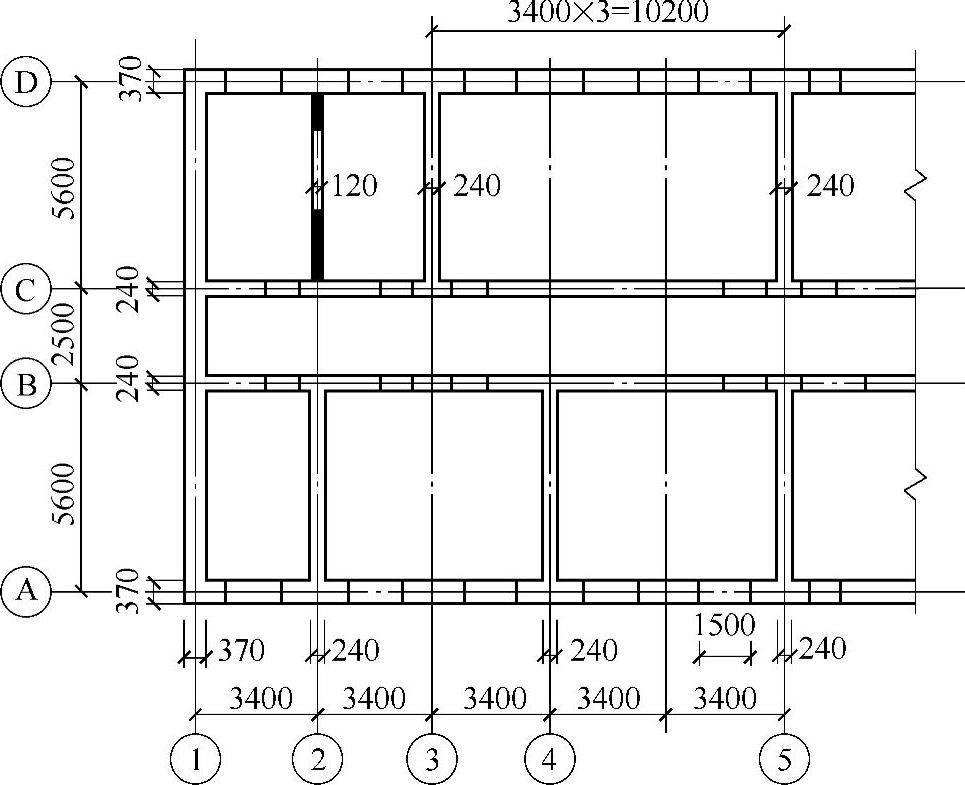

某砌体结构局部平面尺寸如图3.2.6所示，采用装配式钢筋混凝土楼（屋）盖，一层室内为刚性地坪。室内地面标高±0.000，基础顶面标高-1.100m，底层层高3.40m，室内外高差600mm。墙体采用MU10烧结普通砖、M7.5混合砂浆砌筑，房屋底层的下端支点位置，取在室外地面下500mm处。

假定④轴横墙除在纵横墙交接部位设置构造柱外，尚在该墙段中部增设钢筋混凝土构造柱（240mm×240mm），试问该横墙μ₁μ₂[β]值最接近于下列何项数值？

（A）27.10 （B）29.16 （C）33.54 （D）36.88

图 3.2.6

【答案】 （B）

【解答】

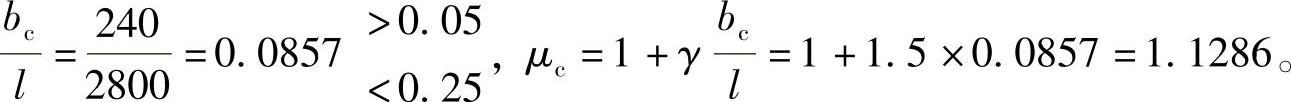

（1）根据《砌体结构设计规范》表6.1.2条第2款，④轴墙长中部和端部有构造柱，其构造柱间距l=2800。

（2）根据《砌体结构设计规范》6.1.1条和表6.1.1：

M7.5砂浆，[β]=26；承重墙且无洞口，μ₁=1.0，μ₂=1.0；

μ₁μ₂μ_c[β]=1.0×1.0×1.1286×26=29.34，（B）正确。
