《砌体结构设计规范》规定：

6.1.2 带壁柱墙和带构造柱墙的高厚比验算，应按下列规定进行：

3 设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙，当b/s≥1/30时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点（b为圈梁宽度）。当不满足上述条件且不允许增加圈梁宽度时，可按墙体平面外等刚度原则增加圈梁高度，此时，圈梁仍可视为壁柱间墙或构造柱间墙的不动铰支点。

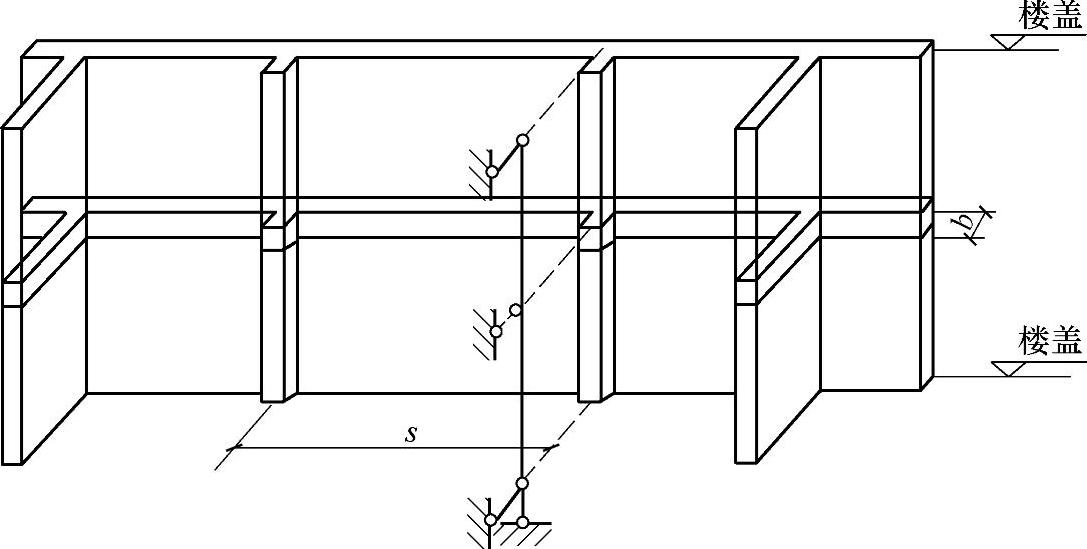

图3.1.44列出了带壁柱墙中圈梁设置的示意图。

图3.1.44 带壁柱墙中圈梁设置的示意图

真题 【3.1.53】 （2002年二级考题）

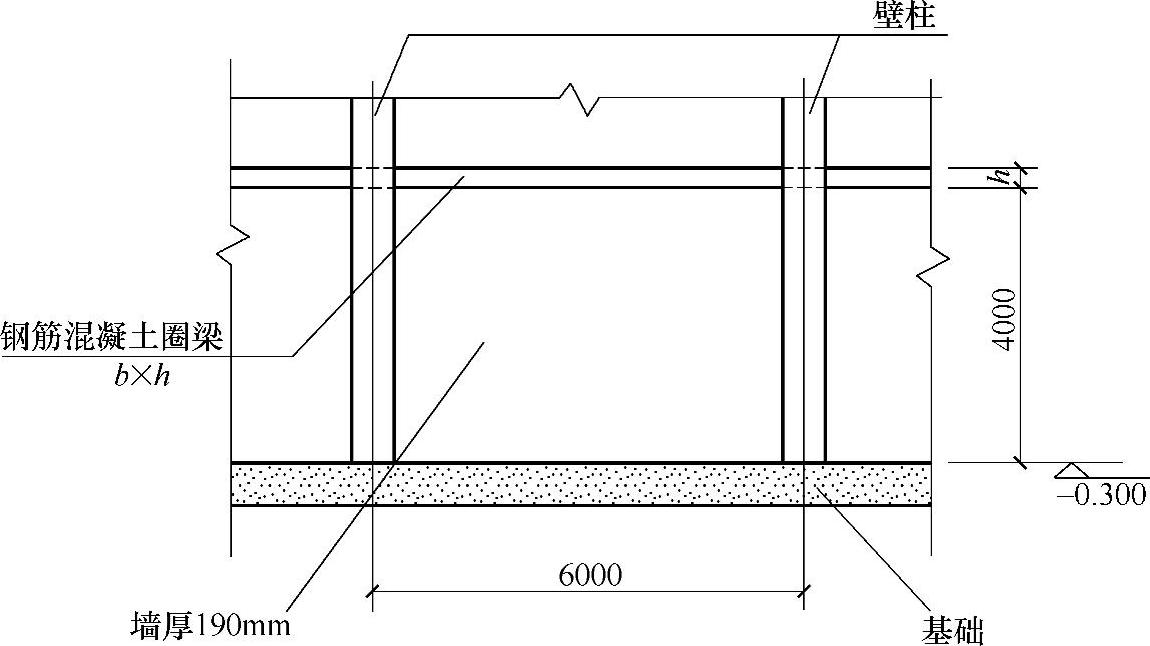

某建筑局部外墙如图3.1.45所示，在验算壁柱间墙的高厚比时，圈梁的断面（宽×高=b×h，单位：mm）取下列何组数值时，方可视作壁柱间墙的不动铰支点而且较为经济？

（A）b×h=190×120 （B）b×h=190×150

（C）b×h=190×200 （D）b×h=190×250(www.daowen.com)

【答案】 （B）

【解答】

（1）根据《砌体结构设计规范》6.1.2条3款，b/s=1/30时，圈梁可作为不动铰支点。

，所以无法满足圈梁宽度至少需200mm的要求。

（2）根据《砌体结构设计规范》6.1.2条第3款“可按墙体平面外等刚度原则增加圈梁高度”，平面外等刚度即将原圈梁的高度h看成宽度b，原宽度b看成高度h。

（3）根据《砌体结构设计规范》7.1.5条“圈梁高度不应小于120mm”的构造要求，按平面外等刚度原则即两者惯性矩相等。，因此选（B）较为经济。

图 3.1.45
