对于带壁柱墙体高厚比的验算应包括两部分内容:

(1)横墙之间整片墙的高厚比验算。

(2)壁柱间墙的高厚比验算。

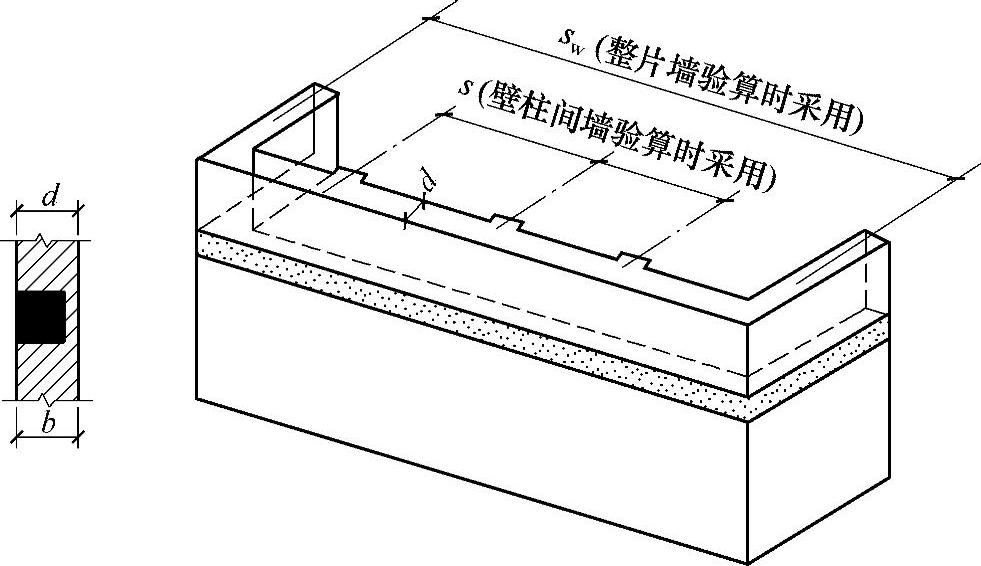

图3.1.40列出了ssw取法的示意图。


图3.1.40 带壁柱墙高厚比验算

《砌体结构设计规范》规定:

6.1.2 带壁柱墙和带构造柱墙的高厚比验算,应按下列规定进行:

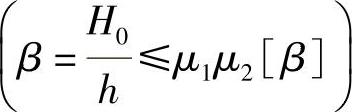

1 按式(6.1.1)验算带壁柱墙的高厚比,此时式中h应改用带壁柱墙截面的折算厚率hT,在确定截面回转半径时,墙截面的翼缘宽度,可按本规范第4.2.8条的规定采用;当确定带壁柱墙的计算高度H0时,s应取与之相交相邻墙之间的距离。

3 按式(6.1.1)验算壁柱间墙的高厚比时,s应取相邻壁柱间的距离。

真题 【3.1.49】~【3.1.50】 (2003年一级考题)

某单层单跨无吊车仓库,如图3.1.41所示。屋面为装配式有檩体系钢筋混凝土结构,墙体采用MU15烧结普通砖,M7.5混合砂浆砌筑,砌体施工质量控制等级为B级。外墙T形的特征值详见表3.1.1。

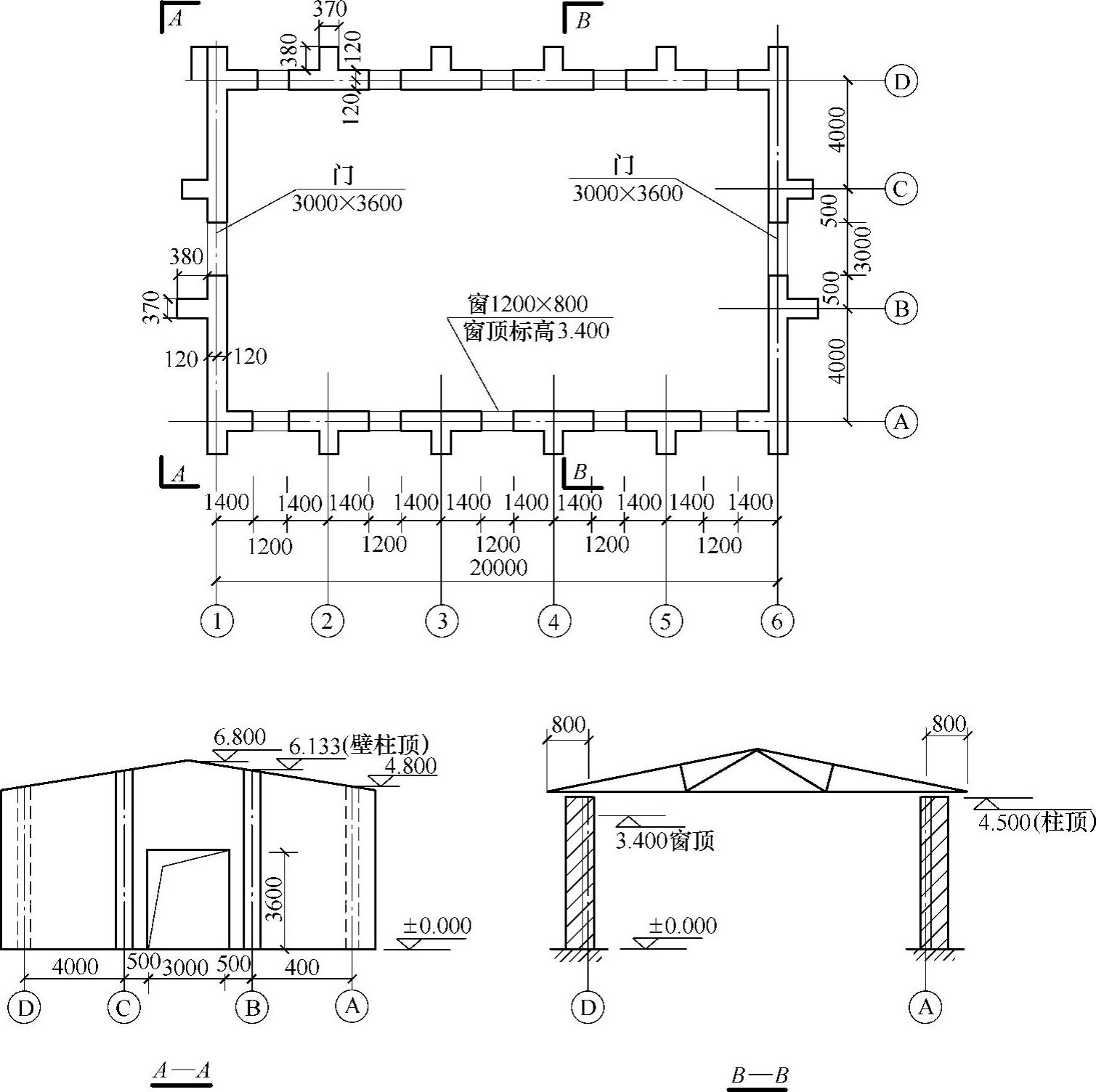

图 3.1.41

3.1.1


真题 【3.1.49】 (2003年一级考题)

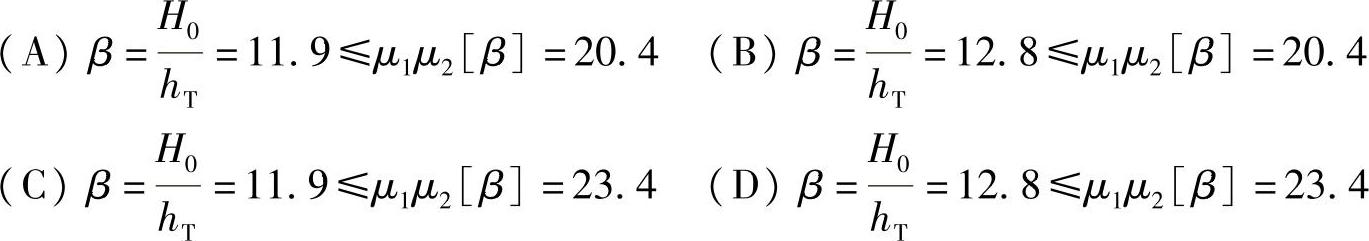

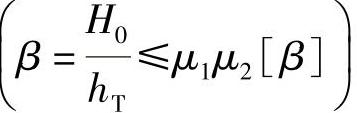

对于山墙壁柱高厚比的验算978-7-111-49250-4-Chapter03-130.jpg,下列何组数据正确?


【答案】 (C)

【解答】

(1)根据《砌体结构设计规范》表4.2.1,装配式有檩体系钢筋混凝土屋盖,类别为2类,s=12m<20m,属刚性方案。

(2)根据《砌体结构设计规范》5.1.3条,有壁柱山墙,高度可取壁柱处高度,H=6.133m。

(3)根据《砌体结构设计规范》表5.1.3:

2H=2×6.133>s=12m>H=6.133m

H0=0.4s+0.2H=0.4×12+0.2×6.133=6.027m。

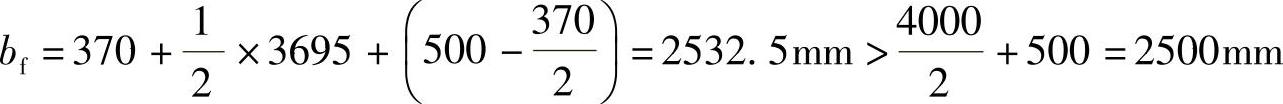

(4)根据《砌体结构设计规范》4.2.82条,978-7-111-49250-4-Chapter03-132.jpg,但不能大于窗间墙或相邻壁柱之间的距离。

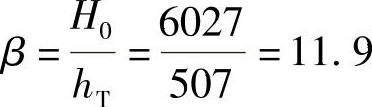

所以选用表3.1.1中B=2500中的hT计算高厚比。


(6)根据《砌体结构设计规范》6.1.1条、6.1.4条:

山墙承重:μ1=1.0


M7.5混合砂浆:[β]=26,μ1μ2[β]=1.0×0.9×26=23.4,(C)正确。(www.daowen.com)

真题 【3.1.50】 (2003年一级考题)

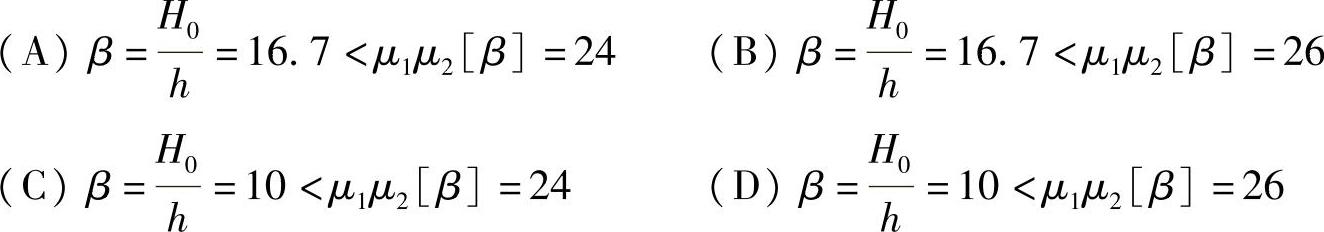

对于ⒶⒷ轴之间山墙的高厚比验算978-7-111-49250-4-Chapter03-137.jpg,下列何组数值正确?


【答案】 (D)

【解答】


(2)根据《砌体结构设计规范》6.1.2条,s=4m<H=5.467m,为刚性方案。

(3)根据《砌体结构设计规范》表5.1.3,H0=0.6s=0.6×4=2.4m。

(4)根据《砌体结构设计规范》6.1.1条表6.1.1:978-7-111-49250-4-Chapter03-140.jpg,(D)正确。

真题 【3.1.51】~【3.1.52】 (2001年一级考题)

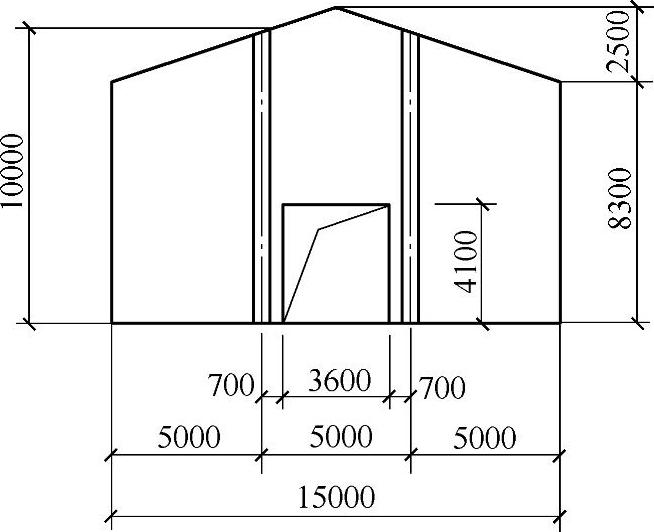

图3.1.42所示的山墙,采用MU10砖,M2.5混合砂浆砌筑。带壁柱墙的截面如图3.1.43所示,壁柱墙的折算厚度hT=476mm。


图 3.1.42

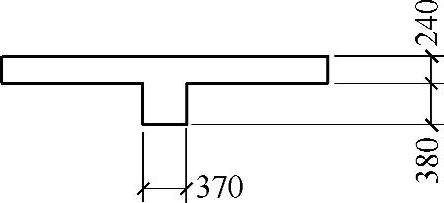

图3.1.43 壁柱的截面

真题 【3.1.51】 (2001年一级考题)

该壁柱墙的高厚比与下列何项数值相近?

(A)β=18.91 (B)β=16.81 (C)β=21.01 (D)β=23.11

【答案】 (B)

【解答】

(1)根据《砌体结构设计规范》5.1.3条,带壁柱山墙,H为壁柱处山墙高度,H=10m,s=15m。

2H=2×10=20m>s=15m>H=10m

H0=0.4s+0.2H=0.4×15+0.2×10=8m

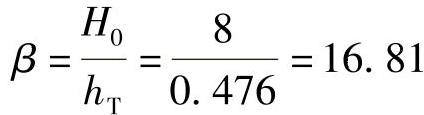

(2)根据《砌体结构设计规范》6.1.1条,978-7-111-49250-4-Chapter03-143.jpg,(B)正确。

真题 【3.1.52】 (2001年一级考题)

该山墙壁柱间墙的高厚比与下列何项数值最相近?

(A)β=6.30 (B)β=10.50 (C)β=12.50 (D)β=20.83

【答案】 (C)

【解答】


(2)根据《砌体结构设计规范》表5.1.3:

s=5m<H=9.15m,H0=0.6s=0.6×5=3m;

(3)根据《砌体结构设计规范》6.1.1条,978-7-111-49250-4-Chapter03-145.jpg,(C)正确。
