（一）带壁柱墙的计算截面翼缘宽度

《砌体结构设计规范》规定：

4.2.8 带壁柱墙的计算截面翼缘宽度b_f，可按下列规定采用：

1 多层房屋，当有门窗洞口时，可取窗间墙宽度；当无门窗洞口时，每侧翼墙宽度可取壁柱高度（层高）的1/3，但不应大于相邻壁柱间的距离；

2 单层房屋，可取壁柱宽加2/3墙高，但不应大于窗间墙宽度和相邻壁柱间的距离；

3 计算带壁柱墙的条形基础时，可取相邻壁柱间的距离。

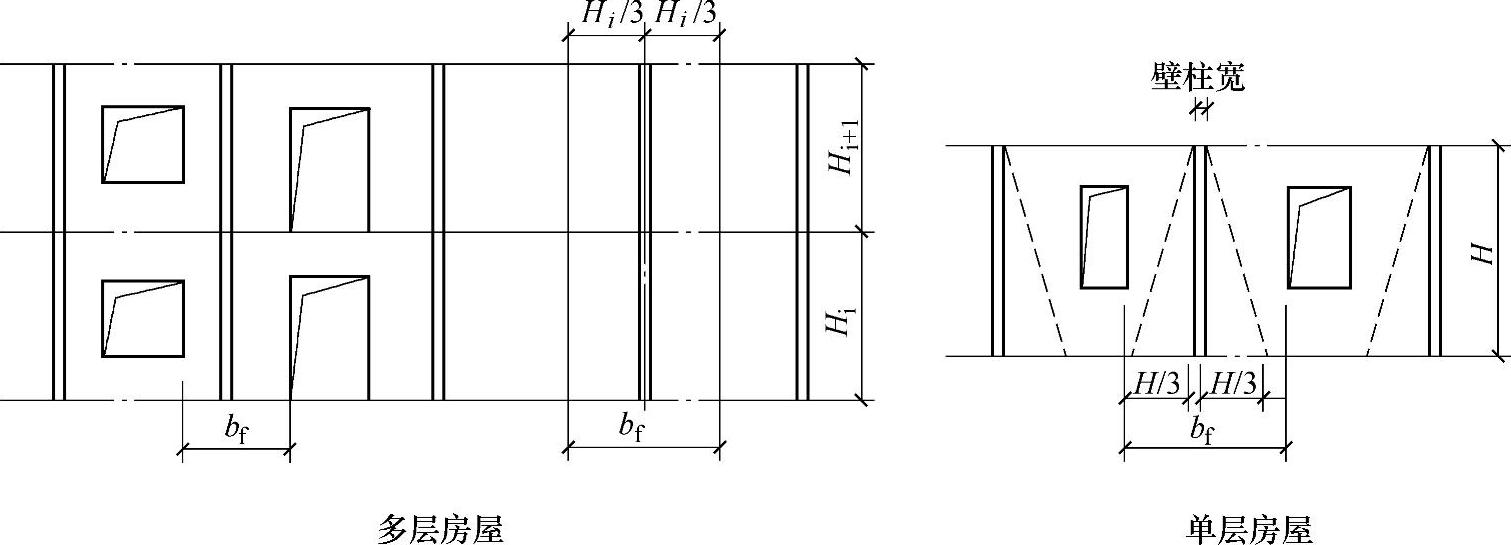

图3.1.1列出翼缘宽度取值的示意图。

图3.1.1 翼缘宽度取值的示意图

（二）角形截面

转角墙段的角形计算截面

《砌体结构设计规范》规定：

4.2.9 当转角墙段角部受竖向集中荷载时，计算截面的长度可从角点算起，每侧宜取层高的1/3。当上述墙体范围内有门窗洞口时，则计算截面取至洞边，但不宜大于层高的1/3。当上层的竖向集中荷载传至本层时，可按均布荷载计算，此时转角墙段可按角形截面偏心受压构件进行承载力验算。

真题 【3.1.1】 （2011年二级考题）对带壁柱墙的计算截面翼缘宽度b_f取值，下列规定哪一项是不正确的？

（A）多层房屋无门窗洞口时，b_f取值相邻壁柱间的距离

（B）单层房屋，（b为壁柱宽度，H为壁柱墙高度），但不大于窗间墙宽度和相邻壁柱间距离

（C）多层房屋有门窗洞口时，b_f可取窗间墙宽度

（D）计算带壁柱墙的条形基础时，b_f取相邻壁柱间的距离

【答案】 （A）

【解答】

（1）根据《砌体结构设计规范》4.2.8条“多层房屋当无门窗洞口，每侧翼墙宽度可取壁柱高度（层高）的1/3，但不应大于相邻壁柱间的距离”，（A）不正确。

（2）根据《砌体结构设计规范》4.2.8条2，“单层房屋，可取壁柱宽加2/3墙高，但不应大于窗间墙宽度和相邻壁柱间的距离”，（B）正确。

（3）根《砌体结构设计规范》4.2.8条1款“多层房屋当有门窗洞口时，可取窗间墙宽度”，（C）正确。

（4）根据《砌体结构设计规范》4.2.8条3款“计算带壁柱墙的条形基础时，可取相邻壁柱间的距离”，（D）正确。

真题 【3.1.2】 （1999年二级样题）

某单层单跨砖砌体厂房，局部如图3.1.2所示，其带壁柱墙的计算截面翼缘宽度b_f应按下列何项数值取用？

（A）6000mm （B）4200mm(www.daowen.com)

（C）3770mm （D）3370mm

【答案】 （C）

【解答】

（1）根据《砌体结构设计规范》4.2.8条，。

（2）窗间墙宽度：4200mm。

（3）相邻壁柱间宽度：6000-370=5630mm。

（4）取b_f=3770mm，（C）正确。

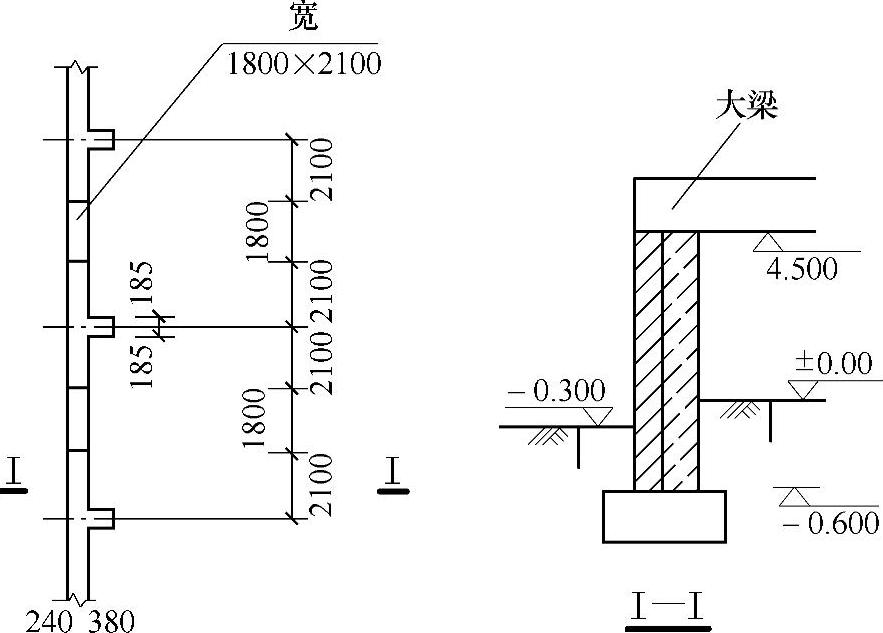

图 3.1.2

【3.1.3】 单层房屋带壁柱山墙的计算截面翼缘宽度

条件：某单层房屋的山墙如图3.1.3所示，纵墙间距15m，山墙顶和屋盖系统拉结。带壁柱墙的高度（自基础顶面至壁柱顶面）为11.0m，壁柱宽370mm。有两种开洞情况：（1）不开门窗。（2）开有4m宽的门和2m宽的窗。

要求：计算截面翼缘宽度。

【解答】 根据《砌体结构设计规范》4.2.8条：

（1）不开门窗

1）壁柱宽加2/3墙高：b_f=370+11000×2/3=7703mm；

2）相邻壁柱间距离：b_f=5000mm；取b_f=5000mm；

（2）开有门窗

1）壁柱宽加2/3墙高：b_f=370+11000×2/3=7703mm

2）不大于窗间墙宽度：

3）相邻壁柱间距离：b_f=5000mm；取b_f=2000mm。

（3）壁柱墙截面如图3.1.4所示。

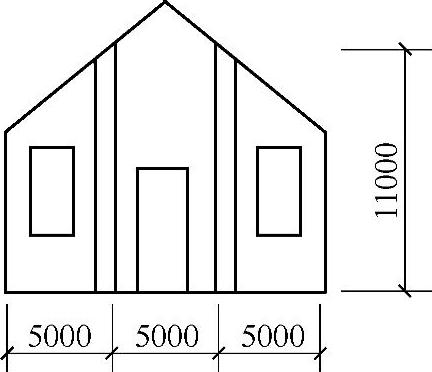

图3.1.3 山墙立面图（单位：mm）

图3.1.4 壁柱墙截面图（单位：mm）
