砌体结构房屋的静力计算,按照作用于屋盖(楼盖)平面内的水平荷载传力途径的不同,可划分为刚性方案、弹性方案和刚弹性方案。现以单层房屋为例,分析其受力特点及静力计算方案的划分。

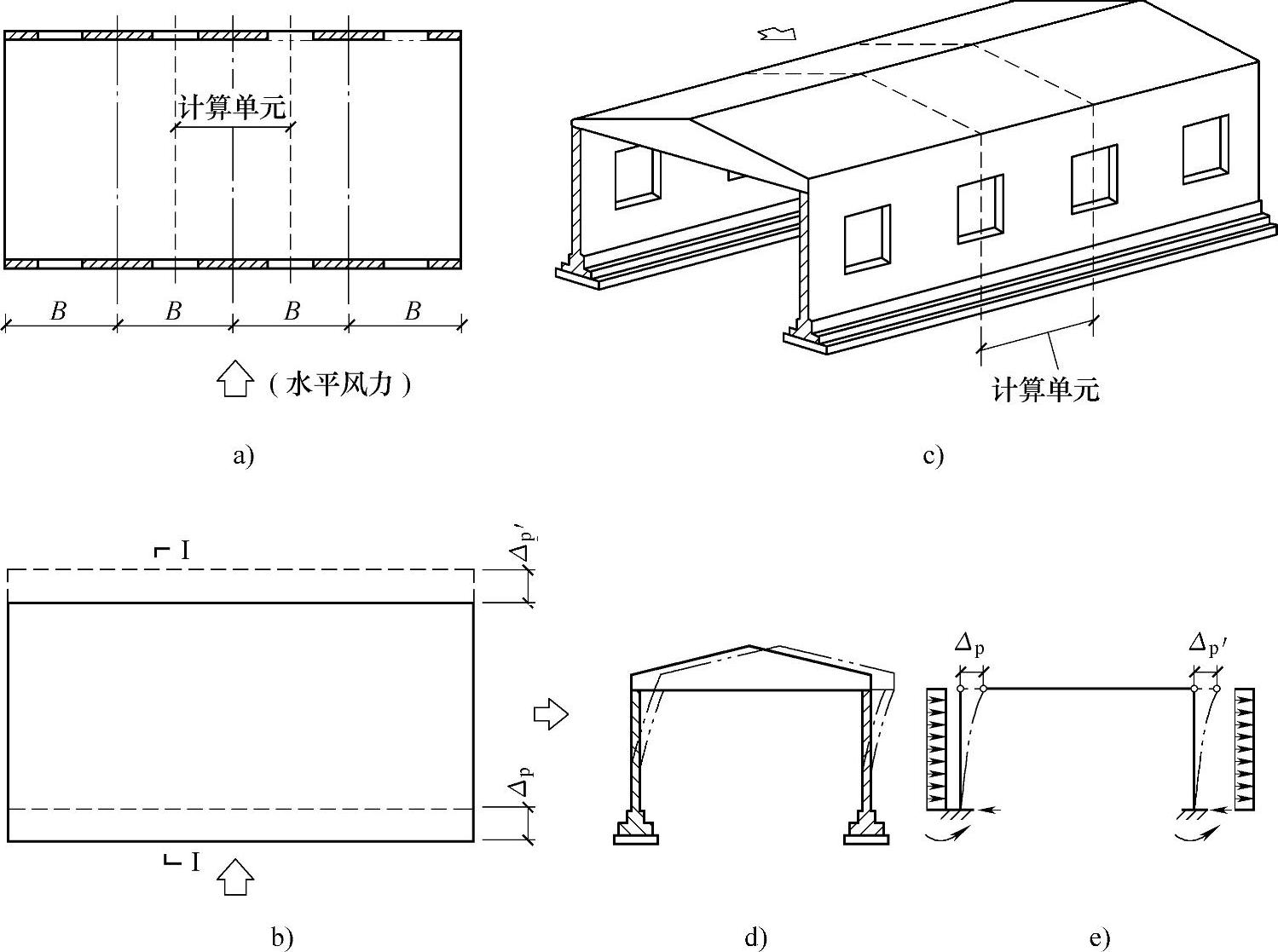

图2.2.1所示为纵墙承重、无山墙,屋盖为钢筋混凝土结构的单层房屋。设外纵墙上窗洞是有规律均匀排列的,则在风荷载作用下,整个屋盖的水平位移是相同的(图2.2.1b)。如以窗洞中线截取出计算单元如图2.2.1c所示,其受力状态有如一个单跨平面排架,纵墙为排架立柱。屋盖结构为排架横梁。水平风荷载是通过纵墙的受弯、受剪传至基础的,屋盖处水平位移Δp的大小取决于纵墙的平面外抗弯刚度。因此,这种无山墙的单层房屋在水平荷载作用下属于平面受力体系。
如果上述单层房屋两端有山墙(图2.2.2a),则风荷载作用下屋盖的水平位移及房屋传力体系将发生改变。由于山墙的存在(山墙在其自身平面内刚度很大),屋盖在山墙处的水平位移Δ很小,山墙间距中间的屋盖水平位移(f+Δ)最大。设想在屋盖处加一个不动铰支承(图2.2.2a)。作用在外纵墙面上的风荷载,通过纵墙的局部弯曲将风力传至基础及屋盖(将不动铰支座反力R反方向作用于屋盖)。作用于屋盖平面内的水平力R,通过什么途径传至基础是房屋受力体系(静力计算方案)的区别所在。
图2.2.1 两端无山墙时的情况(平面受力体系)
a)墙体平面 b)屋盖平面 c)立体模型 d)Ⅰ—Ⅰ剖面 e)计算图形
图2.2.2 端部有山墙时的情况(空间受力体系)

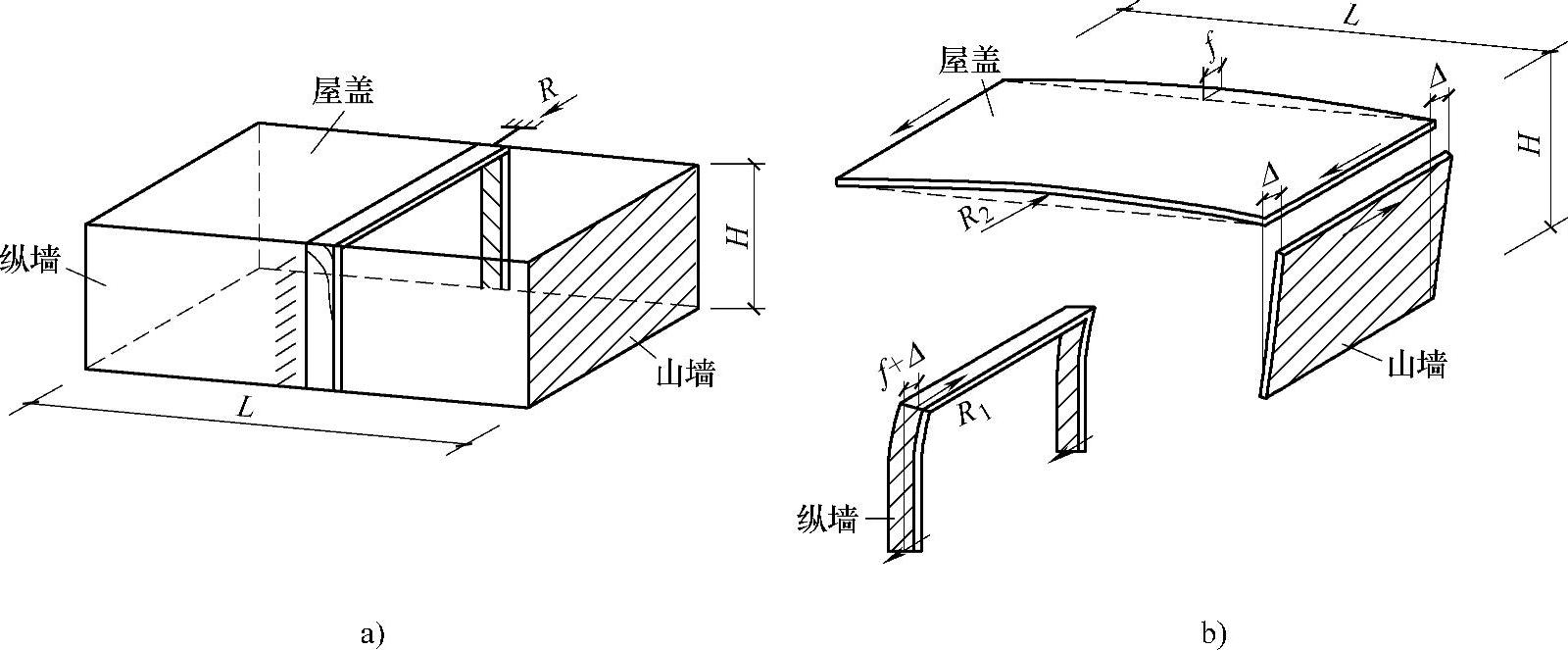

一般情况下,屋盖平面内的水平力R分为两部分;一部分R1通过前后纵墙(立柱)与屋盖(横梁)形成的平面排架作用传至基础;另一部分R2通过屋盖以山墙为支座的水平梁作用(挠度为f)传至山墙,再由山墙的竖向悬臂梁作用(挠度为Δ)传至基础。如前所述,R1的传力途径是平面传力体系;而R2的传力途径则是空间传力体系(图2.2.2b)。
至于R1与R2各在R中占多大比例,取决于两种体系刚度的对比。平面传力体系的刚度与纵墙的高度、厚度,窗洞大小、是否有壁柱以及砌体材料强度等级有关。而空间传力体系的刚度与屋盖在其自身平面内的刚度(取决于屋盖结构类别)、横(山)墙间距(L)及横墙在其自身平面内的刚度(取决于横墙的长度、厚度、洞口大小及砌体种类)有关。按下述三种情况计算:
(1)当无山墙或山墙有很大开洞,其自身平面内刚度很小(墙体位移Δ较大):或即使横(山)墙具有足够的刚度,但横墙间距(图2.2.2中水平梁的跨度L)很大或屋盖刚度很差(如木屋盖),屋盖作为水平梁的挠度f很大。即(Δ+f)/Δp≈1.0,使得R1≈R,R2≈0,绝大部分屋盖处水平力R将通过R1传至基础,为平面传力体系,称为弹性方案。静力计算时不考虑空间作用,按平面排架分析。
(2)如横(山)墙刚度很大(Δ很小),且间距(L)不大,同时屋盖在自身平面内具有足够的刚度(f很小),即屋盖的位移(Δ+f)与Δp相比很小,可忽略不计,即(Δ+f)/Δp≈0,屋盖可视为纵墙的水平不动支座。绝大部分屋盖处水平力R将通过R2传至基础,R1≈0,R2≈R,为空间传力体系。屋盖与纵墙和山墙在水平力R作用下有如一个空间刚性盒子,称为刚性方案。静力计算时,墙、柱可作为以屋盖(楼盖)为不动铰支座的竖向构件计算。
(3)介于以上两种情况之间的为刚弹性方案。即屋盖的水平梁作用可作为以纵墙为立柱的平面排架的弹性支承,R1与R2均不容忽略。设R1=ηR,R2=(1-η)R,η称为房屋的空间性能影响系数。η值越小,房屋的空间刚度越大,通过空间传力体系传至基础的水平力R2就越大;η值越大,房屋的空间刚度越小,通过平面排架作用传至基础的水平力R1越大。

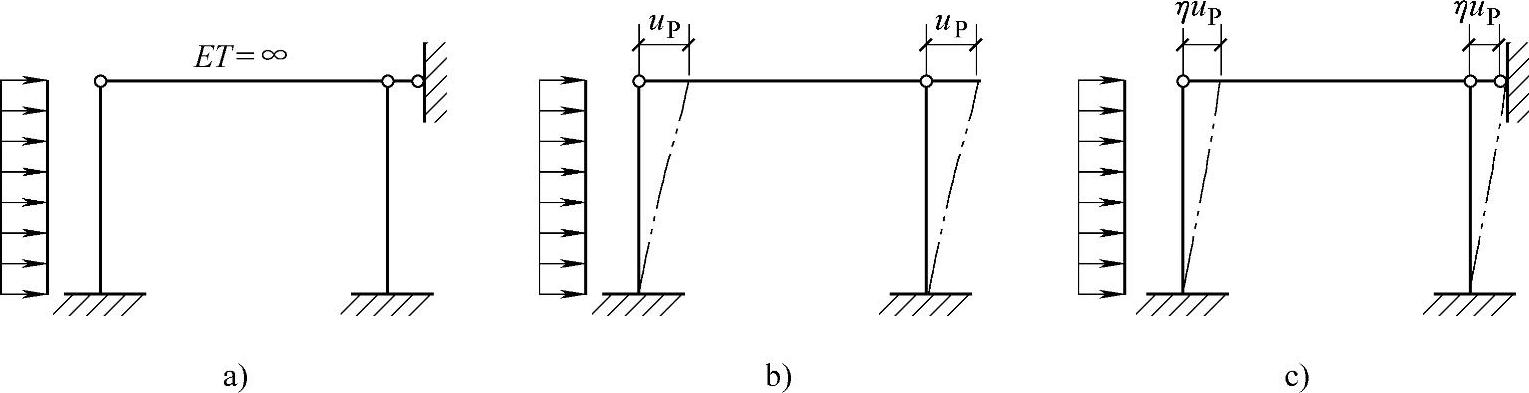

三种静力计算方案的计算简图如图2.2.3所示。
图2.2.3 三种静力计算方案的计算简图
a)刚性方案 b)弹性方案 c)刚弹性方案
《砌体结构设计规范》规定:
4.2.1 房屋的静力计算,根据房屋的空间工作性能分为刚性方案、刚弹性方案和弹性方案。设计时,可按表4.2.1确定静力计算方案。

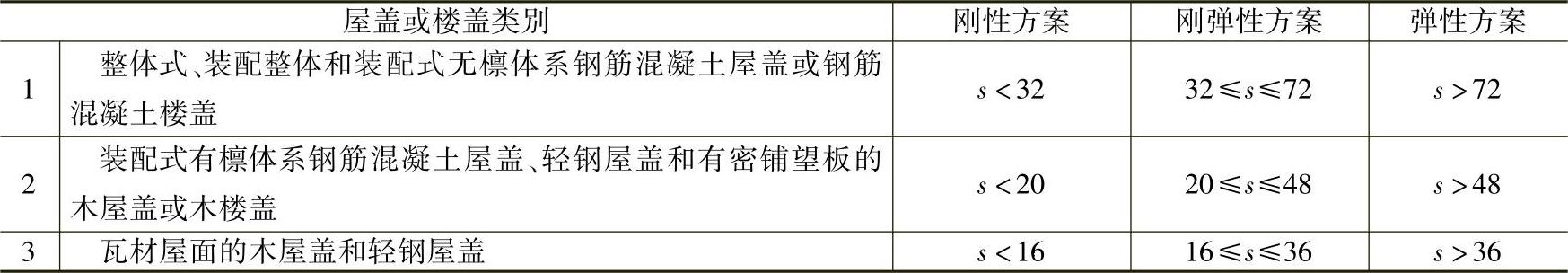

表4.2.1 房屋的静力计算方案
注:1.表中s为房屋横墙间距,其长度单位为“m”。
2.当屋盖、楼盖类别不同或横墙间距不同时,可按本规范第4.2.7条的规定确定房屋的静力计算方案。
3.对无山墙或伸缩缝处无横墙的房屋,应按弹性方案考虑。
【2.2.1】 确定房屋的静力计算方案(弹性方案)

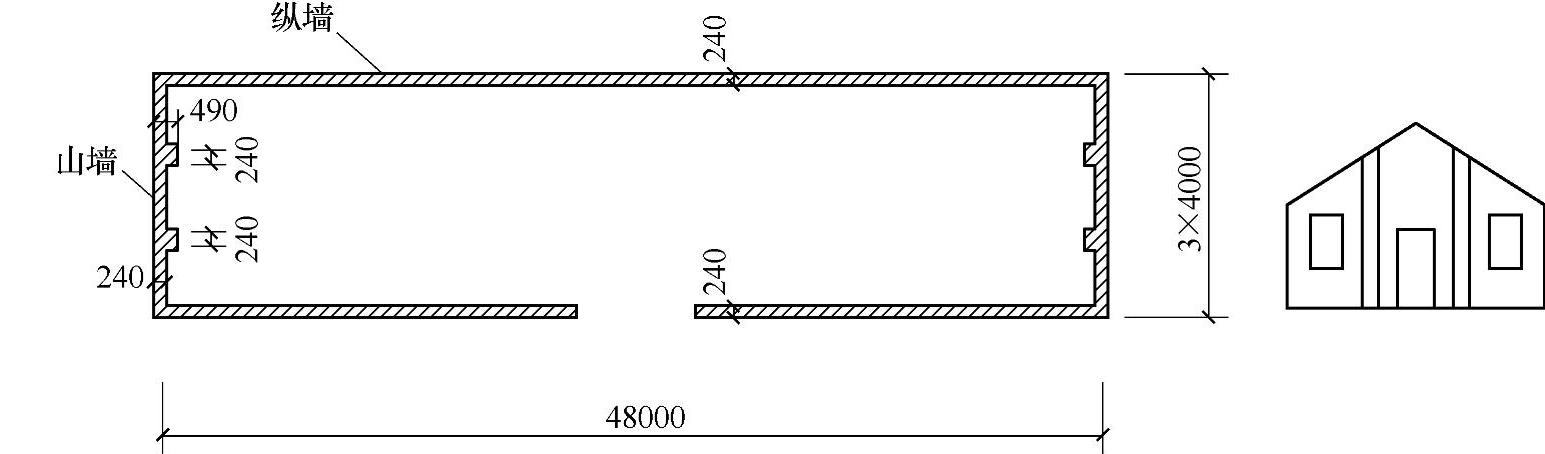

条件:如图2.2.4所示单层单跨砌体结构,轻钢屋盖,仅两端有山墙,山墙间距为48m,纵墙间距12m。
要求:给出横向和纵向内力计算时的静力计算方案。
图 2.2.4(单位:mm)
【解答】
1.横向内力计算时的静力计算方案
横墙间距s=48m>36m,轻钢屋盖为3类,根据《砌体结构设计规范》表4.2.1,横向内力计算方案属弹性方案。
2.纵向内力计算时的静力计算方案
纵向计算时横墙间距s=12m<16m,根据《砌体结构设计规范》表4.2.1,纵向内力计算方案属刚性计算方案。
【2.2.2】 确定房屋的静力计算方案(刚弹性方案)

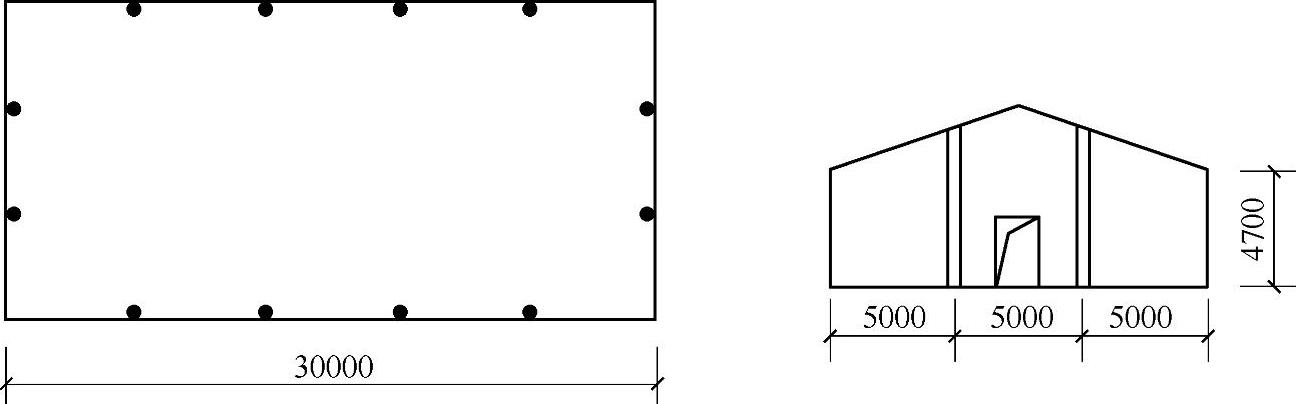

条件:如图2.2.5所示单层单跨砌体结构、装配式有檩体系钢筋混凝土屋盖,两端山墙间距为30m,纵墙间距15m。
图 2.2.5(单位:mm)
要求:确定横向和纵向内力计算时的静力计算方案。
【解答】
(1)横向内力计算时的静力计算方案
装配式有檩体系钢筋混凝土屋盖属屋盖类别2类,20m≤s=30m≤48m,根据《砌体结构设计规范》表4.2.1,属刚弹性方案。
(2)纵向内力计算时静力计算方案
纵向计算时s=15m〈20m,根据《砌体结构设计规范》表4.2.1,属刚性计算方案。(www.daowen.com)
【2.2.3】 确定房屋的静力计算方案(刚性方案)

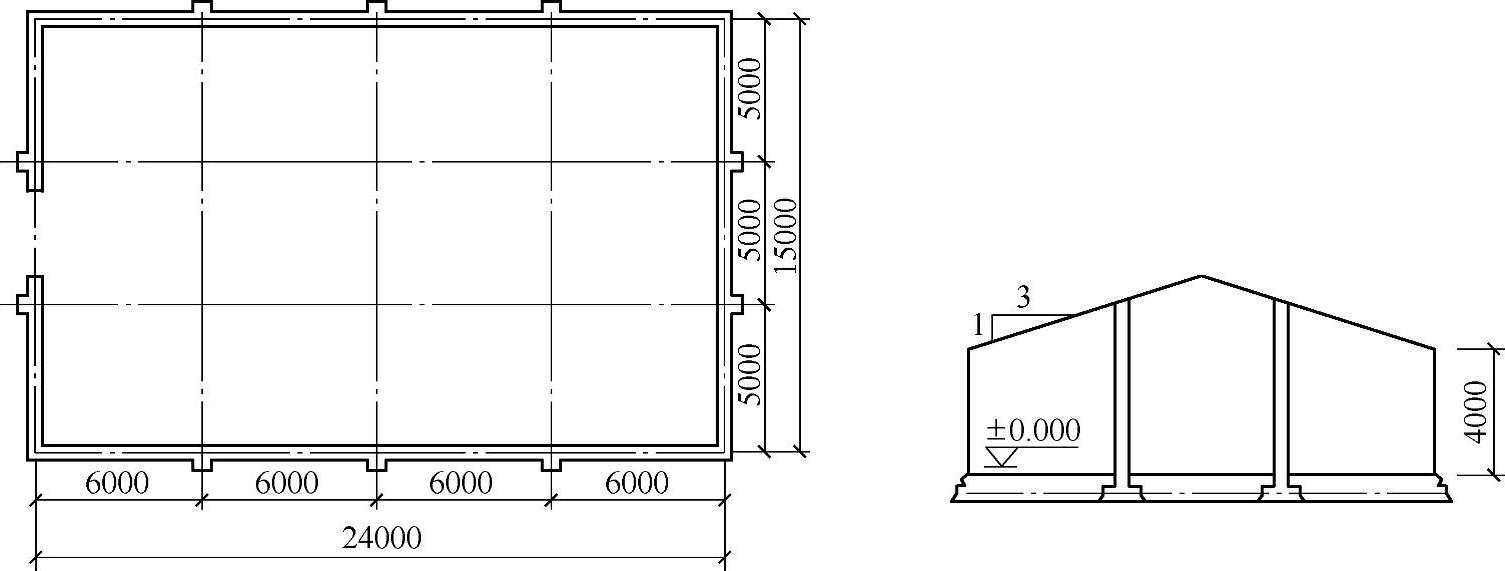

条件:如图2.2.6所示单层单跨砌体结构、整体式钢筋混凝土屋盖,两端山墙间距为24m,纵墙间距15m。
要求:给出横向和纵向内力计算时的静力计算方案。
图 2.2.6(单位:mm)
【解答】
(1)横向内力计算时的静力计算方案
整体式钢筋混凝土屋盖的屋盖类别属1类,s=24m,小于32m,根据《砌体结构设计规范》表4.2.1,属刚性方案。
(2)纵向内力计算时的静力计算方案
纵向计算时,间距s=15m,小于32m,根据《砌体结构设计规范》表4.2.1,属刚性方案。
真题 【2.2.4】 (2002年一级考题)
关于影响房屋空间刚度大小的主要因素,下述何项见解较为正确?
(A)仅与横墙的间距有关
(B)仅与屋盖、楼盖的类型有关
(C)仅与横墙的间距和屋盖、楼盖的类型有关
(D)仅与横墙间距、屋盖、楼盖的类型以及横墙在自身平面内抗侧刚度有关
【答案】 (D)
【解答】 在《砌体结构设计规范》第4.2.2条中,有3条有关对横墙开洞、厚度、长度的要求,在第4.2.4条有刚弹性方案中有关空间工作性能影响系数中有屋盖、楼盖类别及横墙间距的参数,所以(D)正确。
真题 【2.2.5】 (2005年二级考题)
试问,下述对于砌体结构的理解,其中何项正确?
(A)砌体结构房屋的可靠度低于钢筋混凝土结构房屋的可靠度
(B)对于安全等级为一级或设计使用年限大于50年的房屋,不应采用砌体结构
(C)砌体结构房屋的静力计算方案是根据房屋空间工作性能划分的
(D)在冻胀地区,地面以下的砌体,不可以采用多孔砖
【答案】 (C)
【解答】
(1)根据《建筑结构可靠度设计统一标准》1.0.1条,(A)不正确。
(2)根据《砌体结构设计规范》4.1.5条,(B)不正确。
(3)根据《砌体结构设计规范》4.2.1条,“房屋的静力计算,根据房屋的空间工作性能分为刚性方案、刚弹性方案和弹性方案。”故(C)正确。
(4)根据《砌体结构设计规范》4.3.5条,(D)不正确。
真题 【2.2.6】 (1998年考题)
就下列四项论点:
(Ⅰ)砌体房屋的空间刚度完全取决于横墙的抗侧移刚度;
(Ⅱ)在多层砌体房屋中,当在下层施加水平力时,下层的层间位移比上层的位移大;
(Ⅲ)无山墙或伸缩缝处无横墙的房屋,应按刚弹性方案考虑;
(Ⅳ)在划分房屋的静力计算方案时,横墙的情况是区分方案的重要因素。
指出以下何项组合都正确?
(A)Ⅰ,Ⅱ,Ⅲ,Ⅳ (B)Ⅰ,Ⅱ,Ⅲ (C)Ⅱ,Ⅲ,Ⅳ (D)Ⅱ,Ⅳ
【答案】 (D)
【解答】 根据《砌体结构设计规范》4.2.4条,考虑空间性能影响系数的计算方案中,还有屋盖、楼盖类别及横墙间距的要求,所以(Ⅰ)不正确。
根据《砌体结构设计规范》4.2.1条和表5.2.1注3,“无山墙或伸缩缝处无横墙的房屋应按弹性方案考虑”,故所以(Ⅲ)不正确,(Ⅳ)正确。
多层砌体房屋的变形曲线,一般为曲线,上大下小,所以(Ⅱ)正确。
