施工质量控制等级与材料性能分项系数-结构工程师考试专题精讲

1.施工质量控制等级

砌体施工质量控制等级是根据施工现场的质量管理,砂浆和混凝土的强度,砌筑工人技术等级的综合水平而划分的。《砌体结构工程施工质量验收规范》GB50203—2011作出了规定。

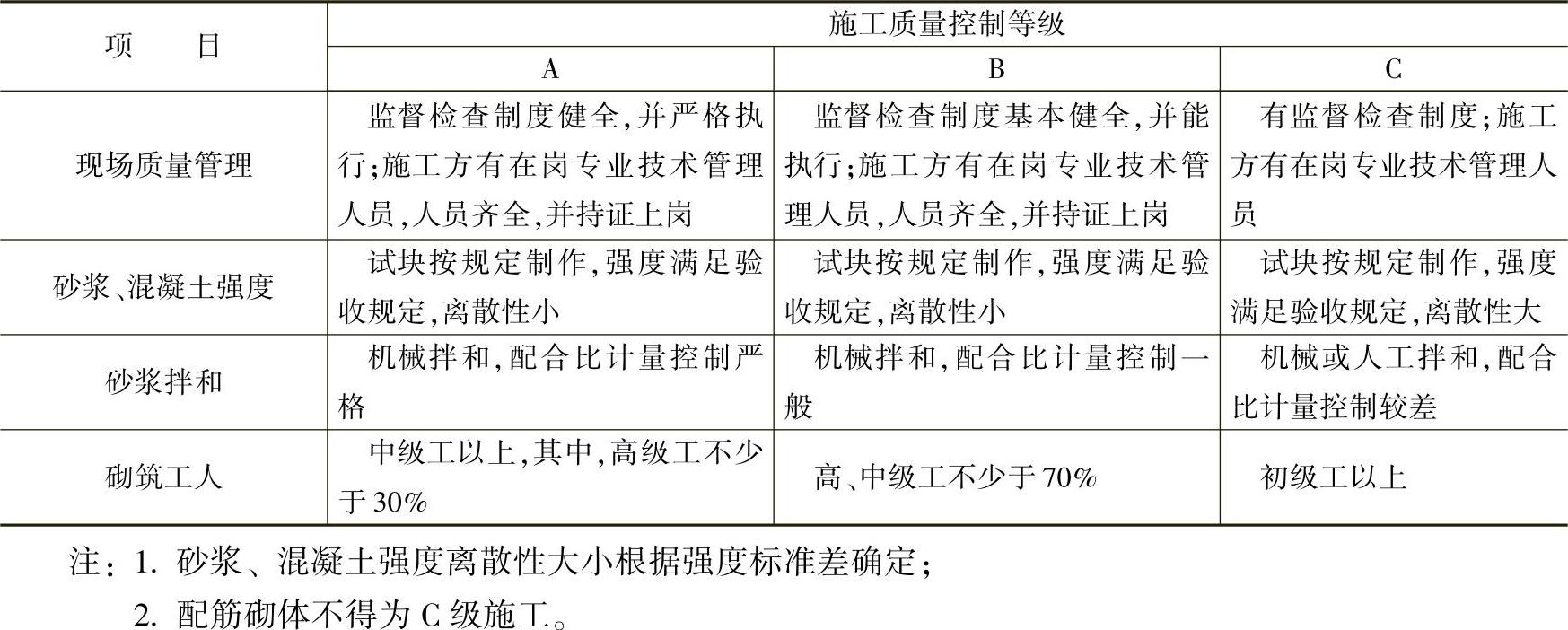

3.0.15 砌体施工质量控制等级分为三级,并应按表3.0.15划分。

3.0.15 施工质量控制等级


2.A级、C级施工质量控制等级时的砌体强度设计值

《砌体结构设计规范》4.1.5条的“条文说明”:

长期以来,我国设计规范的安全度未和施工技术、施工管理水平等挂钩,而实际上它们对结构的安全度影响很大。因此为保证规范规定的安全度,有必要考虑这种影响。首先在《砌体工程施工及验收规范》GB 50203—1998中规定了砌体施工质量控制等级。它根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级方面的综合水平划为A、B、C三个等级。本规范引入了施工质量控制等级的概念,考虑到一些具体情况,砌体规范只规定了B级和C级施工质量控制等级。当采用C级时,砌体强度设计值应乘以第3.2.3条的γaγa=0.89;当采用A级施工质量控制等级时,可将表中砌体强度设计值提高5%。

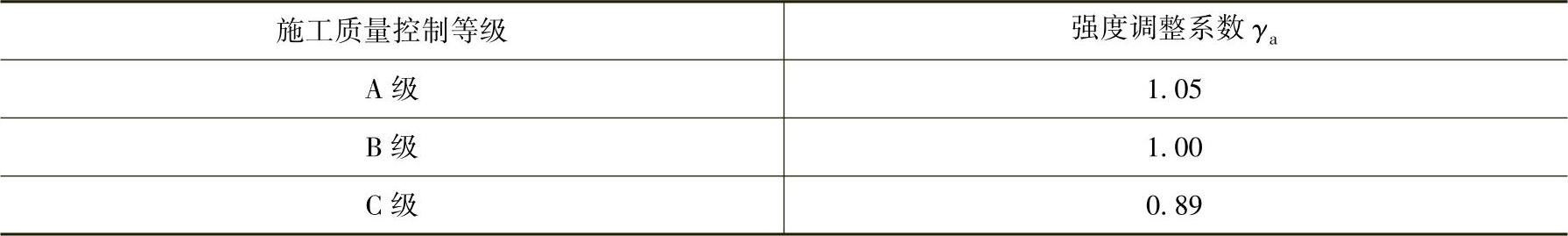

现将4.1.5条“条文说明”的核心内容归纳于下表。


3.有关“施工质量控制等级”的考题

真题 【2.1.6】 (2010年二级考题,因规范变动,题目中随之进行了相应调整)

试指出下列关于砌体强度指标取值的不同主张中,其中何项错误?

(A)施工质量控制等级为B级时,可直接取用规范中规定的各种强度指标

(B)施工质量控制等级为A级时,需将规范中规定的强度指标乘以调整系数1.1

(C)当砌体采用小于M5.0水泥砂浆砌筑时,需将规范中规定的各种强度指标进行调整

(D)施工质量控制等级为C级时,需将规范中规定的强度指标乘以调整系数0.89

【答案】 (B)

【解答】 根据《砌体结构设计规范》3.2.1条,(A)正确。

根据《砌体结构设计规范》4.1.5条条文说明“当采用C级时,砌体强度设计值应乘第3.2.3条的γaγa=0.89;当采用A级施工质量控制等级时,可将表中砌体强度设计值提高5%”。因此(B)不正确,(D)正确。

真题 【2.1.7】 (2009年二级考题)

下列论述中,其中何项不正确?

(A)砂浆强度等级是用边长的70.7mm的立方体试块以MPa表示的抗压强度平均值确定

(B)在确定砖的强度等级时,除了依据抗压强度要求外,还规定了相应的抗折强度要求,二者必须同时满足

(C)砌体结构的材料性能分项系数,当施工质量控制等级为C级时,取为1.6

(D)当施工质量控制等级为A级时,砌体结构强度可提高5%

【答案】 (C)

【解答】 根据《建筑砂浆基本性能试验方法》,(A)正确。

根据【砌墙砖试验方法】GB/T 2542—2003,(B)正确。

根据《砌体结构设计规范》4.1.5条条文说明,当采用C级时,砌体强度设计值应乘第3.2.3条的γaγa=0.89;当采用A级施工质量控制等级时,可将表中砌体强度设计值提高5%。(C)不正确,(D)正确。

真题 【2.1.8】 (2009年二级考题,原题为连锁题中的一道子题,现改写为一道独立题)

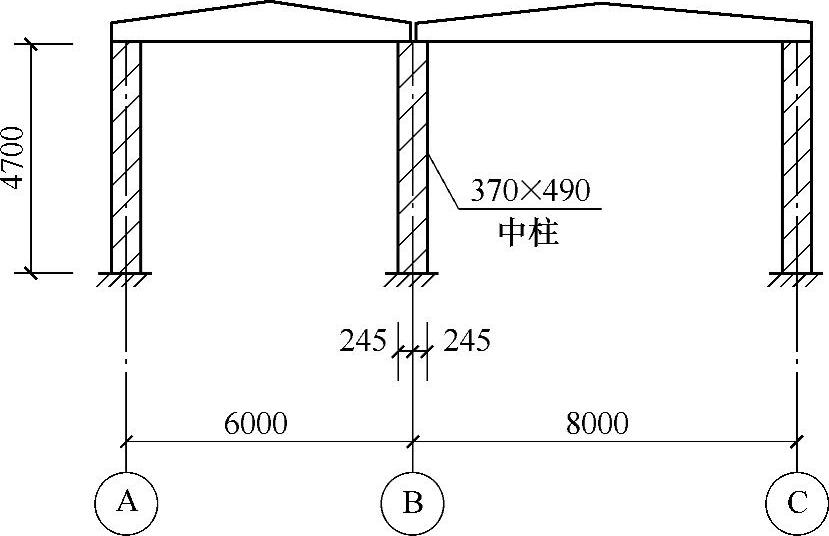

某单层两跨无吊车厂房,其剖面如图2.1.3所示。屋盖为装配式无檩体系钢筋混凝土结构。中柱截面尺寸为370mm×490mm。柱采用MU15烧结普通砖、M10混合砂浆砌筑,砌体施工质量控制等级为C级。

试问,修正后的砌体抗压强度设计值,与下列何项数值最为接近?

(A)2.0 (B)1.8 (C)1.6 (D)1.4


图 2.1.3

【答案】 (B)

【解答】 MU15烧结普通砖、M10混合砂浆砌筑,根据《砌体结构设计规范》表3.2.11,f=2.31MPa。

A=0.37×0.49m2=0.1813m2<0.3m2,根据《砌体结构设计规范》3.2.3条1款:

γa1=0.7+0.1813=0.8813

砌体施工质量控制等级为C级,根据《砌体结构设计规范》4.1.5条条文说明,γa2=0.89,修正后砌体抗压强度设计值为(www.daowen.com)

f=2.31×0.8813×0.89=1.81MPa

真题 【2.1.9】 (2004年一级考题,因规范改版,本题所用参数已作相应调整)

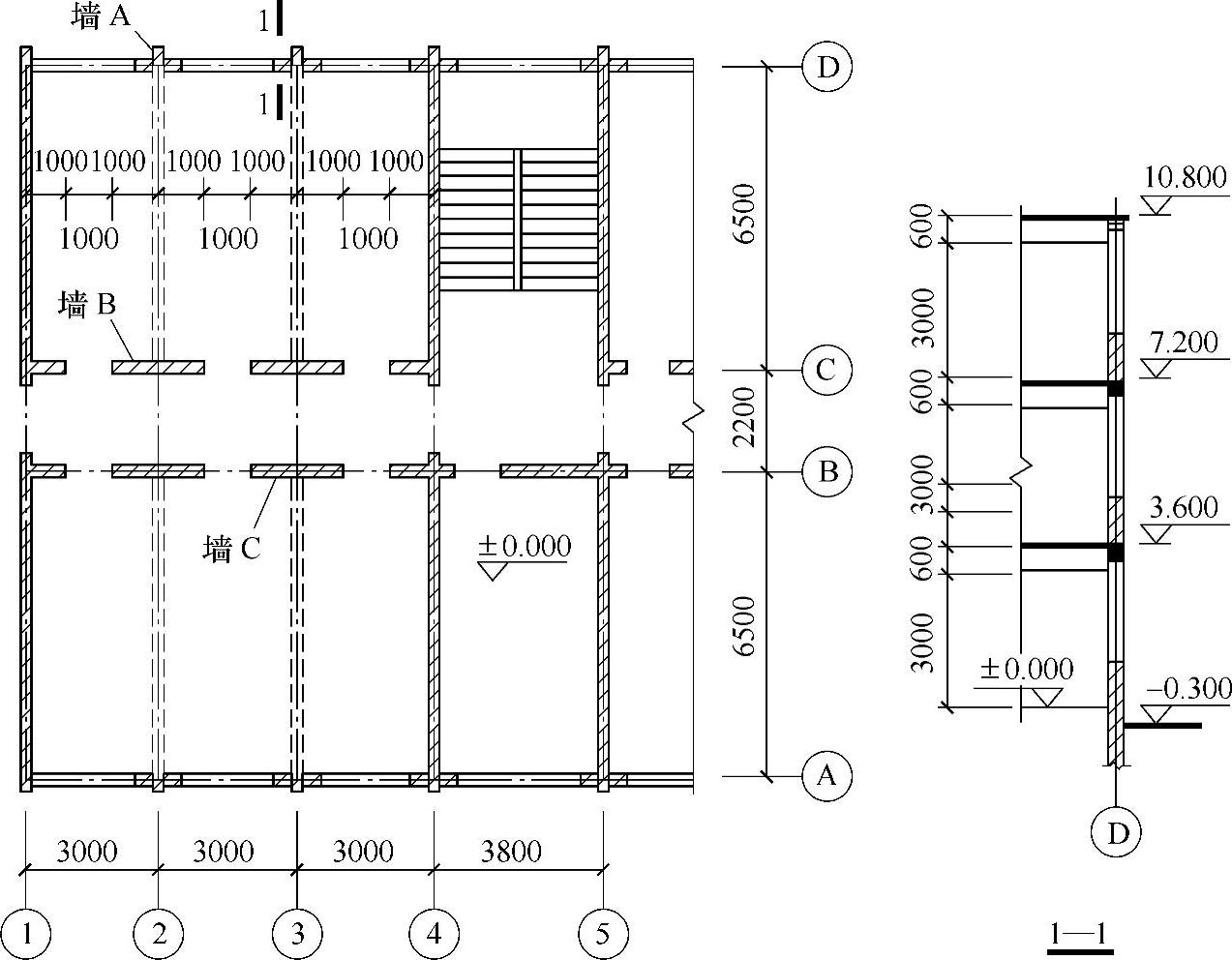

某多层办公楼,其局部平面见图2.1.4,采用装配式钢筋混凝土空心板楼(屋)盖,刚性方案。纵、横墙厚均为240mm,层高均为3.6m,梁高均为600mm;墙体用MU15蒸压灰砂砖、M7.5混合砂浆砌筑。基础埋置较深,首层设刚性地坪,室内外高差300mm。


图 2.1.4

假定二层内墙C截面尺寸为240mm×1000mm,施工质量控制等级为C级。按轴心受压构件计算时,其最大轴向承载力设计值(kN)与下列何项数值最为接近?

(A)201 (B)215 (C)278.5 (D)302

【答案】 (C)

【解答】

(1)计算砌体抗压强度设计值

MU15蒸压灰砂砖、M7.5混合砂浆砌筑,根据《砌体结构设计规范》表3.2.13:

f=2.07MPa

A=0.24×1=0.24m2<0.3m2,根据《砌体结构设计规范》表3.2.3条1款:

γa1=0.24+0.7=0.94

施工质量控制等级为C级,根据《砌体结构设计规范》表4.1.5条,γa2=0.89

f=2.07×0.94×0.89=1.73MPa

(2)计算最大轴向承载力设计值

根据《砌体结构设计规范》5.1.3条2款,H0=3.6m

根据《砌体结构设计规范》表5.1.2,蒸压灰砂砖,γβ=1.2


根据《砌体结构设计规范》表D.0.11 e0=0,φ=0.67

根据《砌体结构设计规范》5.1.1条,φfA=0.67×1.73×240×1000N=278.5kN

真题 【2.1.10】 (2008年二级考题,因规范改版,本题相应参数已作调整)

某轴心受压内横墙,墙为二层,墙厚240mm,采用MU15蒸压粉煤灰砖、M5混合砂浆砌筑,砌体施工质量控制等级为C级。静力计算方案为刚性方案,层高为3.3m。试问,二层墙体的承载力设计值(kN/m),与下列何项数值最为接近?

提示:内墙长度大于6.6m。

(A)220 (B)250 (C)280 (D)330

【答案】 (C)

【解答】

(1)计算砌体抗压强度设计值

MU15蒸压粉煤灰砖、M5混合砂浆砌筑,根据《砌体结构设计规范》表3.2.13:

f=1.83MPa

A=0.24×1m2=0.24m2<0.3m2,但因为横墙长度大于6.6m,人为取1m计算,所以不考虑《砌体结构设计规范》3.2.3条1款γa的调整。

施工质量控制等级为C级,根据《砌体结构设计规范》4.1.5条条文说明 γa=0.89

f=1.83×0.89=1.63MPa

(2)计算最大轴向承载力设计值

根据《砌体结构设计规范》5.1.3条2款,H0=3.3m

根据《砌体结构设计规范》表5.1.2,蒸压灰砂砖γβ=1.2



根据《砌体结构设计规范》5.1.1条,φfA=0.7075×1.63×240×1000N=276.8kN
